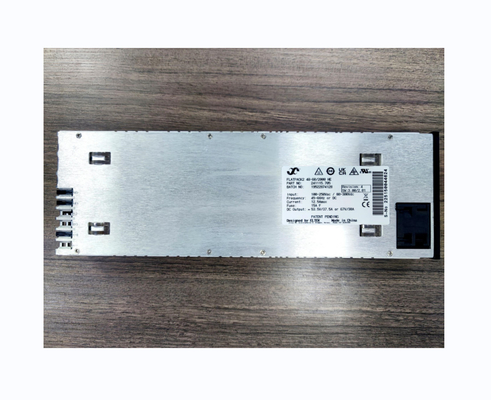

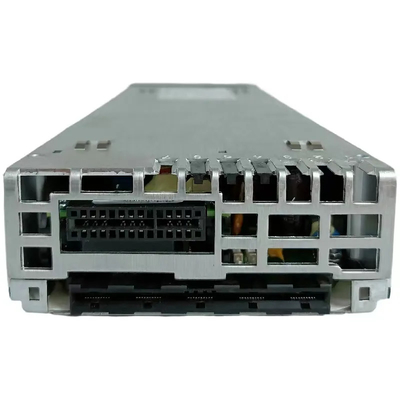

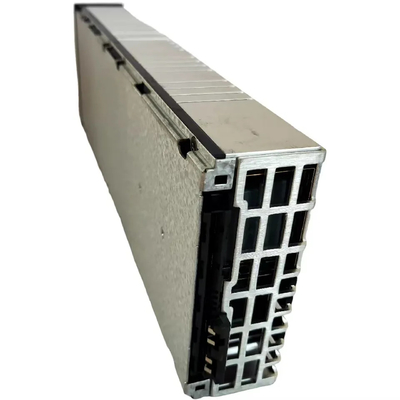

| Μοντέλο 48-60/2000 HE |
| Αριθμός εξαρτήματος 241115.705 |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση (ονομαστική) 185 - 275 VAC / 185 - 275 VDC |
| Τάση (εύρος λειτουργίας) 85 - 300 VAC / 80 - 300 VDC |
| Ρεύμα (μέγιστο) @ ονομαστική είσοδος, πλήρες φορτίο 11.6 ARMS |
| Συχνότητα 45 - 66 Hz / 0 Hz |
| Συντελεστής Ισχύος > 0.99 στο 50% φορτίο ή περισσότερο |
| THD < 5% στο 100% φορτίο |
| Προστασία Ασφάλεια σε L & N, Βαριστόρ, Διακοπή λειτουργίας όταν η τάση εισόδου είναι εκτός εύρους λειτουργίας |
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
| Τάση (προεπιλογή) 1) 53.5 VDC (67 VDC σε λειτουργία 60V) |
| Τάση (ρυθμιζόμενο εύρος) 1) 39.9 - 72 VDC |
| Ισχύς (μέγιστη) @ ονομαστική είσοδος 2000 W (@VOUT ≥ 48VDC) |
| Ισχύς @ 85 VAC 750 W |
| Ρεύμα (μέγιστο) @ ονομαστική είσοδος 41.6 A (@VOUT < 48VDC) |
| Χρόνος διατήρησης, ισχύς εξόδου 1500W >20ms; τάση εξόδου > 53.5 VDC (λειτουργία 60V) |
| Κατανομή ρεύματος (10 - 100% φορτίο) ±5% του μέγιστου ρεύματος από 10 έως 100% φορτίο |
| Στατική ρύθμιση τάσης (10 - 100% φορτίο) ±0.5% |
| Δυναμική ρύθμιση τάσης ±5.0% για μεταβολή φορτίου 10-80% ή 80-10%, χρόνος ρύθμισης < 50ms |
| Κυμάτωση & θόρυβος < 150 mVPP , εύρος ζώνης 30 MHz / < 2 mVRMS ψοφομετρικό |
| Προστασία Ασφάλεια, Προστασία από βραχυκύκλωμα, Προστασία από υψηλή θερμοκρασία, Διακοπή υπέρτασης |
| ΑΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ |
| Αποδοτικότητα 96.2 % |
| Απομόνωση 3.0 kVAC - είσοδος προς έξοδο, 1.5 kVAC - είσοδος προς γη, 500 VDC - έξοδος προς γη |
|
Διακοπή χαμηλής / υψηλής τάσης εισόδου, Διακοπή υψηλής / χαμηλής θερμοκρασίας, Ενοποιητής
Συναγερμοί: Κόκκινο LED Βλάβη, Διακοπή υπέρτασης στην έξοδο, Βλάβη ανεμιστήρα, Συναγερμός χαμηλής τάσης εξόδου, Βλάβη CAN bus
|
|
Ενοποιητής σε λειτουργία μείωσης ισχύος, Ενεργοποιήθηκε απομακρυσμένο όριο ρεύματος εξόδου, Είσοδος
Προειδοποιήσεις: Κίτρινο LED τάση εκτός εύρους, αναβοσβήνει σε υπέρταση, Απώλεια επικοινωνίας CAN με
ελεγκτή
|
| Κανονική λειτουργία: Πράσινο LED |
| MTBF (Μέθοδος III (a) Telcordia SR-332 Έκδ.Ι) >350 000 (@ Tπεριβάλλοντος : 25 °C) |
| Θερμοκρασία λειτουργίας (5-95% RH μη συμπυκνωμένη υγρασία) -40 έως + 75°C [-40 έως +167°F] |
| Μέγιστη ισχύς εξόδου μειώνεται πάνω από τη θερμοκρασία / έως 45°C [113°F] / 1200W @ 75°C[167°F] |
| Θερμοκρασία αποθήκευσης -40 έως +85°C (-40 έως +185°F), υγρασία 0 - 99% RH μη συμπυκνωμένη |
| Διαστάσεις[ΠxΥxΒ] / Βάρος 109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / 1.950 kg (4.3lbs) |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΑΣΜΟΥ |
| Ηλεκτρική ασφάλεια EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011,
IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1
|
| Ναυτιλιακά DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (Κλάση 1.2) & 2-2 (Κλάση 2.3)
Περιβάλλον 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
Κανονικές συνθήκες λειτουργίας σύμφωνα με το IEC 62040-5-3:2016 παράγραφος 4.2. Άλλες
συνθήκες λειτουργίας σύμφωνα με το IEC 62040-5-3:2016 παράγραφος 4.3, πρέπει να κοινοποιούνται
|
|
1) Ρύθμιση OVS από τον ελεγκτή επιλέγει τη λειτουργία: OVS≤59.5V = λειτουργία 48V (42-58V), 59.5V
2) Ισχύει μόνο για τον αριθμό εξαρτήματος 241115.705M
|
