| Σχήμα |

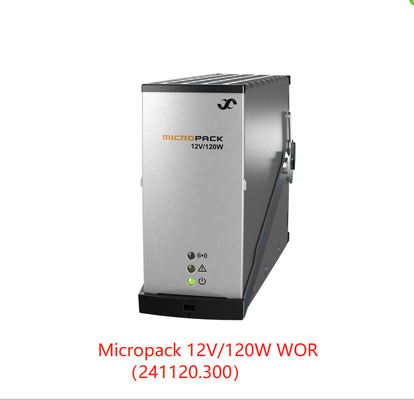

12V / 120W |
24V / 240W |
48V / 250W |
| Αριθμός τμήματος |
241120.300 |
241120.200 |
241120.100 |
| Πληροφορίες εισόδου |
|
|
|
| Πεδίο τάσης |
85 - 300 V AC/DC 1) |
| Περιοχή τάσης (ονομαστική) |
130 - 275 V AC/DC |
185 - 275 V AC/DC 1) |
| Συχνότητα |
0 - 66 Hz 1) |
| Μέγιστο ρεύμα, 230V εισόδου / συνολική (αύξηση) |
00,6 A / 2,0 A |
1.2 A / 2.0 A |
1.2 A / 1.9 A |
| Μέγιστο ρεύμα διαρροής γης |
2.0 mA (@ 250V AC/ 50Hz) |
| Παράγοντας ισχύος |
0.97 (@ 70 - 100% φορτίο) |
0.98 (@ 55 - 100% φορτίο) |
0.98 (@ 50 - 100% φορτίο) |
| ΤHD (@ 230 VAC) |
< 5 % (@ 80 - 100 % φορτίο) |
< 5 % (@ 50 - 100 % φορτίο) |
< 5 % (@ 50 - 100 % φορτίο) |
| Προστασία |
Βαρίστορα για προσωρινή προστασία, ασφάλειες και στις δύο γραμμές (2x 2,0 A), διακοπή λειτουργίας άνω των 300 V AC/ DC |
| Πληροφορίες για την έκδοση |
|
|
|
| Προεπιλεγμένη τάση |
13.6 V DC |
27.2 VDC |
53.5 VDC |
| Πεδίο τάσης |
10.7 - 18,0 V DC |
21.5 - 36 VDC |
43.5 - 57.6 V DC |
| Πεδίο τάσης χωρίς ελεγκτή |
10.7 - 15.0 V DC |
21.5 - 30 VDC |
43.5 - 57.6 V DC |
| # Υποστηρίζεται κύτταρο Pb (1.8 - 2.4 V DC/ κύτταρο) |
6 - 7 |
12 - 15 |
24 |
| # Υποστηρίζεται πυρήνας NiCad (1,05 - 1,65 V DC/ πυρήνα) |
10 - 11 2) |
20 - 222) |
- |
| Μέγιστη ισχύς, ονομαστική / 60s ώθηση |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Μέγιστο ρεύμα, @12/ 24/ 48V DC / boost / QT3) Επενδύσεις |
10 Α / 15 Α / 55 Α |
10 Α / 15 Α / 55 Α |
5 Α / - / - |
| Τρέχουσα κατανομή |
± 5% του μέγιστου ρεύματος από 10 έως 100% φορτίου |
| Ρυθμισμός στατικής τάσης ± |
00,5% από 10% έως 100% φορτίου και ονομαστικής ισχύος |
| Δυναμική ρύθμιση τάσης |
± 5 % < 10 ms, βήμα φορτίου 10% έως 90% ή αντίθετο σε ονομαστική τάση εξόδου |
| Χρόνος αναμονής, προεπιλεγμένη τάση και πλήρης ισχύς |
20 ms, V OUT > 10,7 VDC |
20 ms, VOUT > 21,5 VDC |
20 ms, VOUT > 43 VDC |
| Κύκλος και θόρυβος, 30 MHz μ.σ. / ψυχομετρικό |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Προστασία |
Κλείσιμο από υπερτάσεις, προστασία από βραχυκύκλωμα, υψηλή θερμοκρασία, θερμό plug-in περιορισμός ρεύματος εισόδου, ασφάλειες |
| Άλλες προδιαγραφές |
|
|
|
| Απόδοση @ ονομαστική είσοδος/έκδοση, μέγιστη απόδοση/περίοδος |
890,5% / > 88%, φορτίο 50-100% |
930,0% / > 92%, φορτίο 50-100% |
930,6% / > 93%, φορτίο 50-100% |
| Απομόνωση |
3.0 kVAC ∙ εισροές και εξόδους, 1.5 kV AC ∙ εισροές γης, 0.5 kV DC ∙ εξόδους γης |
| Προειδοποιήσεις: Κόκκινο LED "ενεργό" |
Κλείσιμο χαμηλής τάσης, Κλείσιμο υψηλής και χαμηλής θερμοκρασίας, Αποτυχία διορθωτή, Κλείσιμο υπερφυσικής τάσης στην έξοδο, Αποτυχία ανεμιστήρα, Ασφάλεια χαμηλής τάσης, Αποτυχία λεωφορείου CAN |
| Προειδοποιήσεις: Κίτρινο LED "ενεργό" |
Διορθωτής σε λειτουργία μείωσης ισχύος, Ενεργοποιημένο το όριο ρεύματος της τηλεχειριζόμενης μπαταρίας, Η τάση εισόδου είναι εκτός εμβέλειας, αναβοσβήνει σε υπερφόρτωση |
| Κανονικό (λειτουργία μονάδας): πράσινο LED "ενεργό" |
|
| Έξοδος συναγερμού (απομονωμένη) |
NO (+θετικό τερματικό), COM (-αρνητικό τερματικό). |
| MTBF (Μέθοδος TELCORDIA SR-332 έκδοση I III (α)) |
> 480 000h (@T AMBIENT= 25°C) |
> 480 000h (@T AMBIENT= 25°C) |
> 500 000h (@T AMBIENT= 25°C) |
| Θερμοκρασία λειτουργίας (5 - 95% RH χωρίς κλιματισμό) |
-40 έως +70°C [ -40 ̇ +158°F]
+55°C / 50W @ +70°C
|
-40 έως +60°C [-40 έως +142°F]
+45°C / 80W @ +60°C
|
-40 έως +75°C [ -40 έως +167°F]
+55°C / 140W @ +75°C
|
| Θέρμανση αποθήκευσης |
-40 έως +85°C (-40 έως +185°F), υγρασία 0 - 99% RH μη συμπυκνωτική |
| Μέγεθος [WxHxD] / βάρος |
39.0 x 88,5 x 149mm [1,54 x 3,48 x 5,87"] / 0,5 kg [1,1 lbs] |
| ΣΤΑΡΤΑΡΤΕΣ ΣΥΝΤΑΡΤΑΣ |
|
| Ηλεκτρική ασφάλεια |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| ΕΜΚ |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5 4)
|
| Κεντρικές αρμονικές |
EN 61000 -3-2 |
| Περιβάλλον |
ETSI EN 300 019: 2 -1 (Τάξη 1.2), 2-2 (Τάξη 2.3) & 2-3 (Τάξη 3.2)
Ετικέτες:
2002/ 95/ ΕΚ (RoHS) και 2002/ 96/ ΕΚ (ΑΗΗΕ)
|
|
Συμμόρφωση των ναυτικών
(ΕΜΚ κλάσης Β με φίλτρο εναλλασσόμενου ρεύματος)
|
Κανόνες DnV για την ταξινόμηση πλοίων, ταχύτατων και ελαφρών σκαφών και πρότυπα DnV offshore |
|
1) Υποστήριξη συνεχούς ρεύματος για 241120.200 με πρωτογενές FW 404088.009 (από την αναθεώρηση 1.2) και 241120.100 από την αναθεώρηση 2
2) 11/ 22 κυψέλες με μέγιστη τάση αύξησης 1,636 V DC/ κυψέλη
3) Λειτουργία Quick-Trip, εάν V OUT = 5 VDC παράγεται παλμός 35 ms για να βοηθήσει την εκτόξευση ασφάλειας/ MCB σε βραχυκυκλωμένο κλάδο
4) Μόνο 12V και 24V
|
