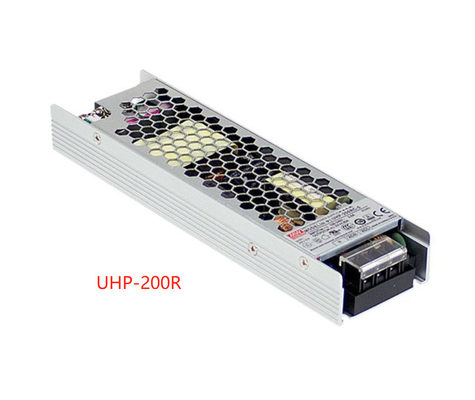

| ΠΡΟΤΥΠΟ |
Uhp-200 -3,3 |
Uhp-200 -4,2 |
Uhp-200 -5 |
Uhp-200 -12 |
Uhp-200 -15 |
Uhp-200 -24 |
Uhp-200 -36 |
Uhp-200 -48 |
Uhp-200 -55 |
|
ΠΑΡΑΓΩΓΗ
|
ΣΥΝΕΧΗΣ ΤΑΣΗ |
3.3V |
4.2V |
5V |
12V |
15V |
24V |
36V |
48V |
55V |
| ΕΚΤΙΜΗΜΕΝΟ ΡΕΥΜΑ |
40A |
40A |
40A |
16.7A |
13.4A |
8.4A |
5.6A |
4.2A |
3.6A |
| ΕΚΤΙΜΗΜΕΝΗ ΔΥΝΑΜΗ |
132W |
168W |
200W |
200.4W |
201W |
201.6W |
201.6W |
201.6W |
201.6W |
| ΚΥΜΑΤΙΣΜΟΣ & ΘΟΡΥΒΟΣ (μέγιστο) Note.2 |
150mVp-π |
150mVp-π |
200mVp-π |
240mVp-π |
240mVp-π |
240mVp-π |
240mVp-π |
300mVp-π |
360mVp-π |
| ΤΑΣΗ ADJ. ΣΕΙΡΑ |
3.2~3.5V |
3.6~4.4V |
4.5~5.5V |
11.4~12.6V |
14.3~15.8V |
22.8~25.2V |
34.2~37.8V |
45.6~50.4V |
45~58V |
| ΑΝΟΧΗ Note.3 ΤΑΣΗΣ |
±2.0% |
±2.0% |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| ΚΑΝΟΝΙΣΜΟΣ ΓΡΑΜΜΩΝ |
±0.5% |
±0.5% |
±0.5% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
| ΚΑΝΟΝΙΣΜΟΣ ΦΟΡΤΙΩΝ |
±1.0% |
±1.0% |
±1.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| ΟΡΓΑΝΩΣΗ, ΧΡΟΝΟΣ ΑΝΟΔΟΥ |
2000ms, 80ms/230VAC 3000ms, 80ms/115VAC στο πλήρες φορτίο 550ms/230VAC για το χρόνο οργάνωσης 55V |
| ΚΡΑΤΗΣΤΕ ΨΗΛΆ το ΧΡΟΝΟ (τύπος.) |
10ms/230VAC 10ms/115VAC |
|
ΕΙΣΑΓΩΓΗ
|
ΣΕΙΡΑ Note.4 ΤΑΣΗΣ |
90 ~ 264VAC 127 ~ 370VDC |
| ΦΑΣΜΑ ΣΥΧΝΟΤΗΤΑΣ |
47 ~ 63Hz |
| ΠΑΡΑΓΟΝΤΑΣ ΔΥΝΑΜΗΣ (τύπος.) |
PF≥0.94/230VAC PF≥0.98/115VAC στο πλήρες φορτίο |
| ΑΠΟΔΟΤΙΚΟΤΗΤΑ (τύπος.) |
89% |
90% |
91% |
93% |
94% |
94% |
94% |
94% |
94% |
| ΡΕΎΜΑ εναλλασσόμενου ρεύματος (τύπος.) |
2.2A/115VAC 1.1A/230VAC |
| ΕΙΣΡΟΗ ΤΡΕΧΟΝ (τύπος.) Note.8 |
Κρύα έναρξη 40A/115VAC 80A/230VAC |
| ΡΕΥΜΑ ΔΙΑΡΡΟΗΣ |
<0>
|
|
ΠΡΟΣΤΑΣΙΑ
|
ΥΠΕΡΦΟΡΤΩΣΗ
|
εκτιμημένη 110~140% δύναμη παραγωγής |
| Τύπος προστασίας: Ο τρόπος λόξιγκα, ανακτεί αυτόματα αφότου αφαιρείται ο όρος ελαττωμάτων |
|
ΠΕΡΑ ΑΠΌ ΤΗΝ ΤΑΣΗ
|
3.8~ 4.6V |
4.62 ~ 5.46V |
5.75 ~ 6.75V |
13.2 ~ 15.6V |
16.5 ~ 19.5V |
26.4 ~ 31.2V |
39.6 ~46.8V |
52.8 ~ 62.4V |
60 ~ 69V |
| Τύπος προστασίας: Τάση κλεισίματος O/P, επαν-δύναμη για να ανακτήσει |
| ΠΕΡΑ ΑΠΌ ΤΗ ΘΕΡΜΟΚΡΑΣΙΑ |
Τύπος προστασίας: Η τάση κλεισίματος O/P ή ο τρόπος λόξιγκα, ανακτεί αυτόματα αφότου πηγαίνει κάτω η θερμοκρασία |
|
ΛΕΙΤΟΥΡΓΙΑ
|
ΣΥΝΕΧΕΣ ΕΝΤΑΞΕΙ ΣΗΜΑ (προαιρετικό) |
Εκτίμηση επαφών (μέγιστο): 15Vdc/10mA ανθεκτικό φορτίο |
| ΠΕΡΙΤΤΟΣ (προαιρετικός) |
Για την παράλληλη προστασία σύνδεσης: Για τις παράλληλες εφαρμογές, όταν δεν μπορεί να λειτουργήσει ένα PSU, ένας άλλος ένας θα επιτραπεί αυτόματα. Αυτό μπορεί να αποτρέψει τη συντριβή συστημάτων, και να παρέχει την αξιοπιστία του συστήματος |
|
ΠΕΡΙΒΑΛΛΟΝ
|
TEMP ΕΡΓΑΣΙΑΣ. |
-30 ~ +70℃ (αναφερθείτε στη «καμπύλη Derating») |
| ΥΓΡΑΣΙΑ ΕΡΓΑΣΙΑΣ |
20 ~ 95% RH non-condensing |
| TEMP ΑΠΟΘΗΚΕΥΣΗΣ., ΥΓΡΑΣΙΑ |
-40 ~ +85℃, 10 ~ 95% RH non-condensing |
| TEMP. ΣΥΝΤΕΛΕΣΤΗΣ |
±0.03%/℃ (0 ~ 50℃) |
| ΔΟΝΗΣΗ |
10 ~ 500Hz, 5G 10min. /1cycle, 60min. κάθε ένας κατά μήκος του Χ, Υ, άξονες Ζ |
|
ΑΣΦΑΛΕΙΑ & EMC
(Note.6)
|
ΑΣΦΆΛΕΙΕΣ ΠΡΟΤΎΠΟΥ
|
UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1 (ΕΚΤΌΣ ΑΠΌ 55V), ΣΥΜΒΟΎΛΙΟ ΠΟΛΙΤΙΣΤΙΚΉΣ ΣΥΝΕΡΓΑΣΊΑΣ GB4943, EAC TP TC 004,
BSMI cns14336-1 εγκεκριμένο, σχέδιο αναφέρεται στις BS en/en61558-1, - 2-16
|
| ΑΝΤΙΣΤΑΘΕΙΤΕ ΤΗΝ ΤΑΣΗ |
I/P-O/P: 3.75KVAC I/P-FG: 2KVAC O/P-FG: 1.25KVAC |
| ΑΝΤΙΣΤΑΣΗ ΑΠΟΜΟΝΩΣΗΣ |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70%RH |
| ΕΚΠΟΜΠΉ EMC |
ΣΥΜΜΌΡΦΩΣΗ ΣΤΙΣ BS EN/EN55032, GB9254, ΚΑΤΗΓΟΡΊΑ Ψ, BS EN/EN55014, BS EN/EN61000-3-2, - 3, EAC TP TC 020, BSMI CNS13438 |
| ΑΣΥΛΊΑ EMC |
Συμμόρφωση στις BS en/en61000-4-2,3,4,5,6,8,11 BS EN/EN61000-6-2 (BS EN/EN50082-2), ΒΑΡΎ ΕΠΊΠΕΔΟ ΒΙΟΜΗΧΑΝΊΑΣ, EAC TP TC 020 |
|
ΑΛΛΟΙ
|
MTBF |
2472.1 ώρες ελάχιστο Telcordia SR-332 Κ (Bellcore) 257.0K ώρες ελάχιστο mil-hdbk-217F (25℃) |
| ΔΙΑΣΤΑΣΗ |
194*55*26mm (L*W*H) |
| ΣΥΣΚΕΥΑΣΙΑ |
0.468kg 24pcs/12.2kg/0.49CUFT |
|
ΣΗΜΕΙΩΣΗ
|
1. Όλες οι παράμετροι αναφερθείσες ΟΧΙ ειδικά μετριούνται στην εισαγωγή 230VAC, εκτίμησαν το φορτίο και 25℃ της περιβαλλοντικής θερμοκρασίας.
2. Ο κυματισμός & ο θόρυβος μετριούνται σε 20MHz του εύρους ζώνης με τη χρησιμοποίηση» στριμμένο ζευγάρι-καλώδιο 12 που ολοκληρώνεται με έναν παράλληλο πυκνωτή 0.1uf & 47uf.
3. Ανοχή: περιλαμβάνει την ανοχή οργάνωσης, τον κανονισμό γραμμών και τον κανονισμό φορτίων.
4. Το Derating μπορεί να απαιτηθεί κάτω από τις χαμηλές τάσεις εισαγωγής. Παρακαλώ ελέγξτε τη derating καμπύλη για περισσότερες λεπτομέρειες.
5. Περιβαλλοντικής θερμοκρασίας 5℃/1000m απαιτείται για το λειτουργούν ύψος μεγαλύτερο από 2000m (6500ft)
6. Η παροχή ηλεκτρικού ρεύματος θεωρείται συστατικό που θα εγκατασταθεί σε έναν τελικό εξοπλισμό. Ο τελικός εξοπλισμός πρέπει να επανεγκριθεί ότι συναντά ακόμα τις οδηγίες EMC. Για την καθοδήγηση σχετικά με το πώς να εκτελέσει αυτές τις δοκιμές EMC, παρακαλώ να αναφερθεί στη «δοκιμή της EMI των παροχών συστατικού ηλεκτρικού ρεύματος.»
(όπως διαθέσιμος στο http://www.meanwell.com)
7. Αποδοτικότητα τύπων Ρ ελαφρώς λιγότερο από ο κενός τύπος, σύμφωνα με την πραγματική μέτρηση.
8. Η τρέχουσα παράμετρος εισροής έχει την ανοχή 10%.
※ Αποκήρυξη ευθύνης προϊόντων: Για τις αναλυτικές πληροφορίες, παρακαλώ αναφερθείτε στο https:// το www.meanwell.com/serviceDisclaimer.aspx
|
