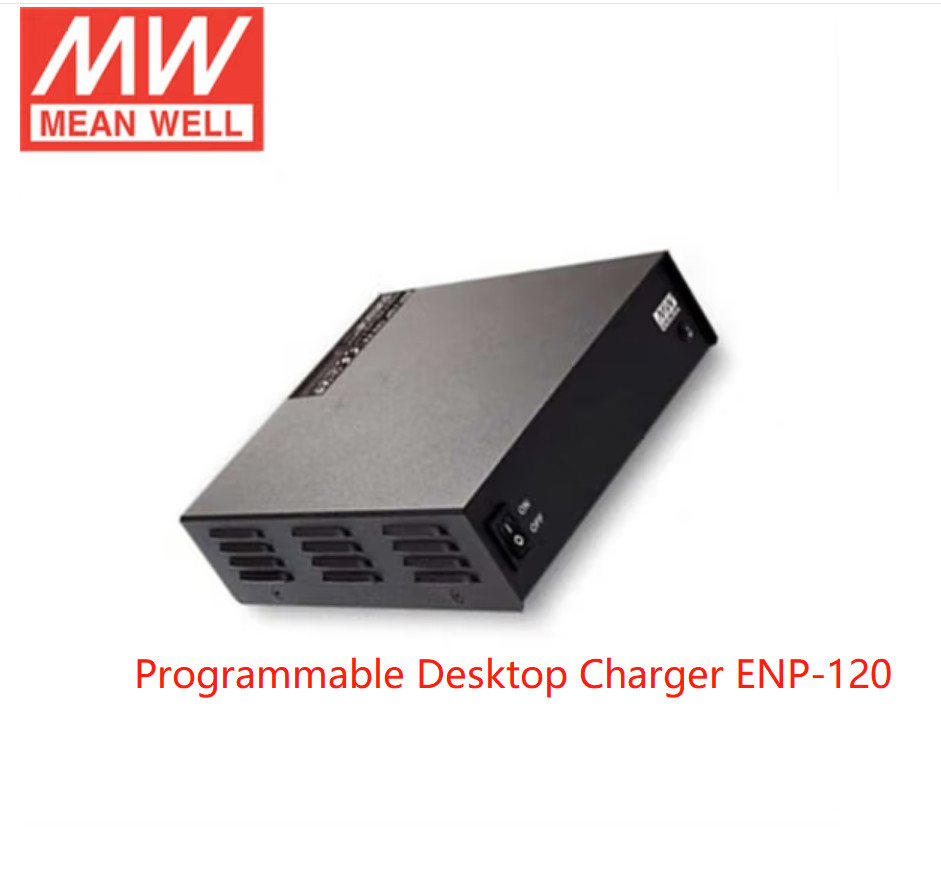

Μεσαίο φορητό φορητό τύπο προγραμματιζόμενο φορτιστή επιφάνειας εργασίας ENP-120 ENP-180 ENC-120 120W-360W φορτιστή
Δύναμη:
ENP-120/ENP-180/ENP-240/ENP-360
Φορτιστή:
Δελτίο ΕΚΑΧ/Δελτίο ΕΚΑΧ/Δελτίο ΕΚΑΧ/Δελτίο ΕΚΑΧ, αριθ.
Χαρακτηριστικά:
ENC: Προγραμματιζόμενο φορτιστή
ENP: Τροφοδοσία ηλεκτρικής ενέργειας διακόπτη επιπέδου VI για επιτραπέζιους υπολογιστές
Η τάση φόρτισης, το ρεύμα φόρτισης και το timeout μπορούν να προγραμματιστούν μέσω του SBP-001
Εθνικό σύστημα αντιστάθμισης θερμοκρασίας (ENC σειρά)
Σχεδιασμός χωρίς ανεμιστήρα και χωρίς θόρυβο
Προστασία: προστασία από βραχυκύκλωμα, υπερεμπόδιση, υπερεμπόδιση θερμοκρασίας (σειρά ENC/ENP).
Διορθωτικές για μπαταρίες μολύβδου-ξέος
3 χρόνια εγγύηση
Τεχνική
| Μοντέλο |
ENP-120-12 |
ENP-120-24 |
ENP-120-48 |
|
ΕΠΙΤΡΟΠΟΣ
|
Συνεχή τάση |
13.8V |
27.6V |
55.2V |
| ΚΑΤΑΡΙΣΜΟΣ ΤΩΡΑΣ |
8.7Α |
4.3Α |
2.2Α |
| ΤΩΡΑ |
Αξιολογημένη |
0 ~ 8,7A |
0 ~ 4,3A |
0 ~ 2,2A |
| ΠΑΙΚ |
Σημείωση.2 |
10.9Α |
5.38Α |
2.75Α |
| ΔΕΣΜΑΤΟ |
Αξιολογημένη |
120W |
119W |
121W |
| ΠΑΙΚ |
Σημείωση.2 |
150.4W |
148.5W |
151.8W |
| Δοκιμαστικό σύστημαΣημείωση.3 |
150mVp-p |
150mVp-p |
350mVp-p |
| Διάστημα τάσης |
11.5 ~ 15V |
23.5 ~ 30V |
47.5 ~ 58.8V |
| ΑΝΑΦΟΡΗΣΗ στην τάσηΣημείωση.4 |
±1,0% |
±1,0% |
±1,0% |
| ΑΡΘΡΟ Κανονισμός Σημείωση.5 |
±0,5% |
±0,5% |
±0,5% |
| Κανονισμός φορτίου |
Σημείωση.6 |
± 2,0% |
±1,0% |
±0,5% |
| Εγκατάσταση, ώρα ανάδυσης. |
Σημείωση.7 |
1000 ms, 100 ms με πλήρες φορτίο |
| Κρατήστε τον χρόνο (Τύπος) |
20 ms με πλήρες φορτίο |
|
Εισαγωγή
|
Διάστημα τάσης |
Σημείωση.8 |
90 ~ 264VAC |
127 ~ 370VDC |
|
| Διάστημα συχνότητας |
47 ~ 63Hz |
| ΔΕΣΜΟΣ ΔΕΣΜΟΥ (τύπος) |
PF>0,98/115VAC, PF>0,95/230VAC με πλήρες φορτίο |
| ΕΠΙΔΟΤΗΤΑ (τύπος) |
890,5% |
91% |
910,5% |
| ΕΠΙΤΡΟΠΟΣ (Τύπος) |
1.25A/115VAC |
0.63A/230VAC |
|
| ΕΝΤΑΣΤΕΡΟΣ ΤΩΡΑΣ (τύπος) |
Κρύα εκκίνηση 65A σε 230VAC |
| ΤΩΡΑΣ ΔΕΛΑΣΗΣ |
< 3,5mA / 240VAC |
| Χωρίς κατανάλωση ισχύος φορτίου |
< 0,15W |
|
Προστασία
|
ΚΑΡΤΣΥΚΡΙΚΗ |
Τύπος προστασίας: περιορισμός συνεχούς ρεύματος, ανακάμπτει αυτόματα μετά την αφαίρεση της κατάστασης βλάβης |
|
Υπερφόρτωση
|
Συνήθως λειτουργεί εντός 110 ~ 125% ονομαστικής ισχύος εξόδου για περισσότερο από 3 δευτερόλεπτα και αλλάζει σε σταθερό περιορισμό ρεύματος, με αυτόματη ανάκτηση μετά την αφαίρεση της συνθήκης κορυφαίου φορτίου. |
| Περιορισμός σταθερού ρεύματος, εάν η ονομαστική ισχύς είναι >125%, με αυτόματη ανάκτηση μετά την αφαίρεση της κατάστασης υπερφόρτωσης |
| Υπερτάσεις |
15.5 ~ 18.2V |
31 ~ 36,5V |
62.1 ~ 72,9V |
| Τύπος προστασίας: Κλείσιμο τάσης λειτουργίας/εξόδου, επανεκκίνηση για ανάκτηση |
| ΥΠΕΡΙΘΕΡΙΚΗ ΘΕΡΜΑ |
Κλείστε την τάση O / P, ανακάμπτει αυτόματα μετά την πτώση της θερμοκρασίας |
|
Περιβάλλον
|
Εργασιακή περίοδος. |
-30 ~ +70°C (βλέπε "Καμπύλη υποβάθμισης") |
| Εργασιακή υγρασία |
20 ~ 95% RH μη συμπυκνωτικό |
| Χρόνος αποθήκευσης, υγρασία |
-40 ~ +85°C, 10 ~ 95% RH μη συμπυκνωτική |
| ΔΕΣΜΟΣ ΤΟΥ ΧΩΡΙΟΥ |
± 0,05%/°C (0 ~ 50°C) |
| ΔΕΣΜΟΥΣΗ |
10 ~ 500Hz, 2G 10min./1cycle, 60min. καθένας κατά μήκος των άξων X, Y, Z |
|
ΑΣΦΑΛΕΙΑ & ΕΜΚ
(Σημείωση 9)
|
ΤΑ ΣΤΑΝΤΑΡΤΑ ΑΣΦΑΓΗΣ |
Έγκριση IEC62368-1, UL62368-1, EAC TP TC 004; Συμμορφώνονται με το πρότυπο BS EN/EN62368-1 |
| ΠΡΟΣΤΑΣΗ κατά στάση |
Δοκιμαστικό σύστημα: |
I/P-FG:2KVAC O/P-FG:05KVAC. |
|
| Αντίσταση στην απομόνωση |
I/P-O/P, I/P-FG, O/P-FG:100M Ωμ / 500VDC / 25°C/ 70% RH |
|
ΕΜΚ εκπομπές
|
Παράμετρος |
Τύπος |
Επίπεδο δοκιμής / Σημείωση |
| Διεξάγεται |
ΒΔ EN/EN55032 (CISPR32) / FCC PART15 (CISPR22) |
Τάξη Β |
| Ακτινοβολούμενη |
ΒΔ EN/EN55032 (CISPR32) / FCC PART15 (CISPR22) |
Τάξη Β |
| Αρμονικό ρεύμα |
BS EN/EN61000-3-2 |
- Τι; |
| Φλερτάρα τάσης |
BS EN/EN61000-3-3 |
- Τι; |
|
ΕΜΑΤΙΚΟΤΗΤΗ
|
BS EN/EN55024 |
| Παράμετρος |
Τύπος |
Επίπεδο δοκιμής / Σημείωση |
| ΕΣΔ |
BS EN/EN61000-4-2 |
Επίπεδο 3, αέρας 8KV · Επίπεδο 2, επαφή 4KV |
| Ακτινοβολούμενη |
ΒΔ EN/EN61000-4-3 |
Επίπεδο 2, 3V/m |
| EFT / Έκρηξη |
ΒΔ EN/EN61000-4-4 |
Επίπεδο 2, 1KV |
| Αύξηση |
ΒΔ EN/EN61000-4-5 |
Επίπεδο 2, 1KV/Line-Line, Επίπεδο 3, 2KV/Line-Earth |
| Διεξάγεται |
BS EN/EN61000-4-6 |
Επίπεδο 2, 3Vrms |
| Μαγνητικό πεδίο |
BS EN/EN61000-4-8 |
Επίπεδο 1, 1A/m |
| Μειώσεις τάσης και διακοπές |
ΒΔ EN/EN61000-4-11 |
> 95% βουτιά 0,5 περιόδους, 30% βουτιά 25 περιόδους,
> 95% διακοπές 250 περιόδους
|
|
Άλλοι
|
ΜΤΠΔ |
19970,9 χλμ. ανά λεπτό. |
Το TELCORDIA SR-332 (Bellcore) · 257,1K hrs min. |
MIL-HDBK-217F (25 °C) |
| Διάσταση |
192*178*45,5mm (L*W*H) |
| ΠΑΡΑΓΜΑΤΗΣΗ |
0.98Kg; 10pcs/10.8Kg /1.38CUFT |
| Σημείωση |
1Όλες οι παράμετροι που δεν αναφέρονται ειδικά μετρούνται σε είσοδο 230 VAC, ονομαστικό φορτίο και θερμοκρασία περιβάλλοντος 25 °C.
2Παρέχεται μέγιστο ρεύμα ή μέγιστη ισχύ έως 3 δευτερόλεπτα.
3Η ροπή και ο θόρυβος μετρούνται σε εύρος ζώνης 20MHz με τη χρήση ενός 12 "στριμμένου ζευγαριού καλωδίου που τερματίζεται με έναν παράλληλο πυκνωτή 0.1uf & 47uf.
4. ανοχή: περιλαμβάνει τη ρύθμιση ανοχής, τη ρύθμιση γραμμής και τη ρύθμιση φορτίου.
5Η ρύθμιση της γραμμής μετριέται από τη χαμηλή γραμμή στην υψηλή γραμμή με ονομαστικό φορτίο.
6Η ρύθμιση φορτίου μετράται από 0% έως 100% ονομαστικού φορτίου.
7Η διάρκεια του χρόνου εγκατάστασης μετριέται κατά την πρώτη παγωμένη εκκίνηση.
8. Μπορεί να απαιτηθεί υποβάθμιση υπό χαμηλές τάσεις εισόδου. Παρακαλούμε ελέγξτε την καμπύλη υποβάθμισης για περισσότερες λεπτομέρειες.
9Η παροχή ενέργειας θεωρείται ως μια ανεξάρτητη μονάδα, αλλά ο τελικός εξοπλισμός πρέπει ακόμη να επιβεβαιώσει εκ νέου ότι το σύνολο του συστήματος συμμορφώνεται με τις
Για οδηγίες σχετικά με τον τρόπο διεξαγωγής των δοκιμών αυτών, ανατρέξτε στο έλεγχος EMI τροφοδοσιών συστατικών .
(όπως διατίθεται στο http://www.meanwell.com)
10Η θερμοκρασία περιβάλλοντος είναι 3,5°C/1000m για τα μοντέλα χωρίς ανεμιστήρα και 5°C/1000m για τα μοντέλα ανεμιστήρα σε λειτουργικό υψόμετρο άνω των 2000m (6.500ft).
※ Αποποίηση ευθύνης για το προϊόν:Για λεπτομερείς πληροφορίες, ανατρέξτε στο https://www.meanwell.com/serviceΑποκήρυξη ευθύνης.aspx
|
