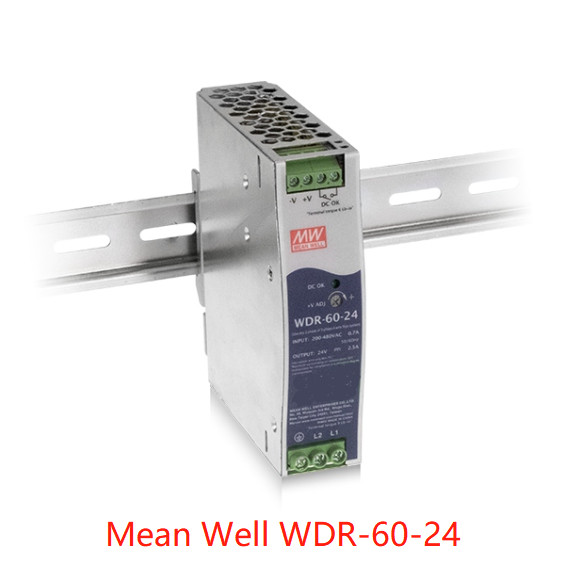

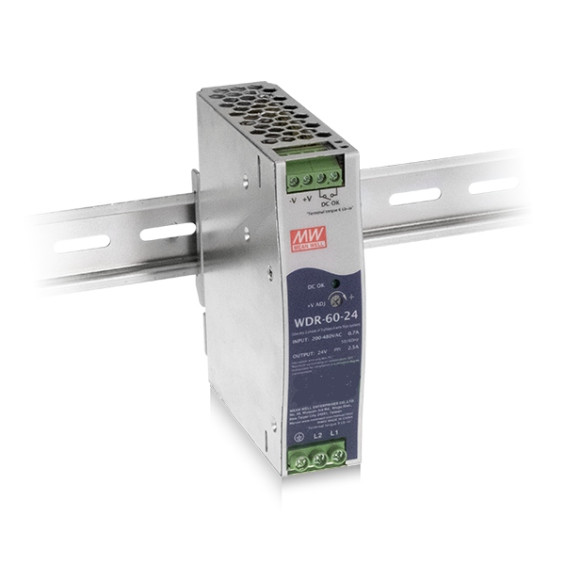

| ΠΡΟΤΥΠΟ |
Wdr-60-5 |
Wdr-60-12 |
Wdr-60-24 |
Wdr-60-48 |
|
ΠΑΡΑΓΩΓΗ
|
ΣΥΝΕΧΗΣ ΤΑΣΗ |
5V |
12V |
24V |
48V |
| ΕΚΤΙΜΗΜΕΝΟ ΡΕΥΜΑ |
10A |
5A |
2.5A |
1.25A |
| ΤΡΕΧΟΥΣΑ ΣΕΙΡΑ |
0 ~ 10A |
0 ~ 5A |
0 ~ 2.5A |
0 ~ 1.25A |
| ΕΚΤΙΜΗΜΕΝΗ ΔΥΝΑΜΗ |
50W |
60W |
60W |
60W |
| ΚΥΜΑΤΙΣΜΟΣ & ΘΟΡΥΒΟΣ (μέγιστο) Note.2 |
100mVp-π |
120mVp-π |
150mVp-π |
200mVp-π |
| ΤΑΣΗ ADJ. ΣΕΙΡΑ |
5 ~ 6V |
12 ~ 15V |
24 ~ 29V |
48 ~ 57V |
| ΑΝΟΧΗ Note.3 ΤΑΣΗΣ |
±2% |
±1.5% |
±1.0% |
±1.0% |
| ΚΑΝΟΝΙΣΜΟΣ ΓΡΑΜΜΩΝ |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| ΚΑΝΟΝΙΣΜΟΣ ΦΟΡΤΙΩΝ |
±1.5% |
±0.5% |
±0.5% |
±0.5% |
| Η ΟΡΓΑΝΩΣΗ, ΑΝΟΔΟΣ, ΚΡΑΤΑ ΨΗΛΆ ΤΟ ΧΡΟΝΟ |
1000ms, 70ms, 20ms/400Vac 2000ms, 70ms, 10ms/230Vac στο πλήρες φορτίο |
|
ΕΙΣΑΓΩΓΗ
|
ΣΕΙΡΑ Note.4 ΤΑΣΗΣ |
180 ~ 550Vac ή 254 ~ 780Vdc |
| ΦΑΣΜΑ ΣΥΧΝΟΤΗΤΑΣ |
47 ~ 63Hz |
| ΑΠΟΔΟΤΙΚΟΤΗΤΑ (τύπος.) |
83.5%/400Vac |
86.5%/400Vac |
89%/400Vac |
90.5%/400Vac |
| ΡΕΎΜΑ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ |
0.4A/400Vac 0.7A/230Vac |
| ΡΕΥΜΑ ΕΙΣΡΟΗΣ (μέγιστο) |
ΚΡΥΑ ΕΝΑΡΞΗ 50A το /400Vac 30A/230Vac |
| ΡΕΥΜΑ ΔΙΑΡΡΟΗΣ |
<2ma>
|
|
ΠΡΟΣΤΑΣΙΑ
|
ΥΠΕΡΦΟΡΤΩΣΗ |
105 εκτιμημένη 135% δύναμη παραγωγής ~ |
|
Τρόπος λόξιγκα όταν τάση παραγωγής <50>
Το σταθερό ρεύμα που περιορίζει μέσα σε 50% εκτιμημένη τη ~100% τάση παραγωγής, ανακτεί αυτόματα αφότου αφαιρείται ο όρος ελαττωμάτων
|
| ΠΕΡΑ ΑΠΌ ΤΗΝ ΤΑΣΗ |
6.2 ~ 7.2V |
16 ~ 18V |
31 ~ 37V |
58 ~ 60.5V |
| Τύπος προστασίας: Τάση κλεισίματος o/p, επαν-δύναμη για να ανακτήσει |
| ΠΕΡΑ ΑΠΌ ΤΗ ΘΕΡΜΟΚΡΑΣΙΑ |
Τύπος προστασίας: Τάση κλεισίματος o/p, επαν-δύναμη για να ανακτήσει |
| ΛΕΙΤΟΥΡΓΙΑ |
ΣΥΝΕΧΕΣ ΕΝΤΑΞΕΙ ΣΗΜΑ |
Εκτίμηση επαφών ηλεκτρονόμων (μέγιστο): 30V/1A ανθεκτικό |
|
ΠΕΡΙΒΑΛΛΟΝ
|
TEMP ΕΡΓΑΣΙΑΣ. |
-30 ~ +85℃ (αναφερθείτε στη «καμπύλη Derating») |
| ΥΓΡΑΣΙΑ ΕΡΓΑΣΙΑΣ |
20 ~ 90% RH non-condensing |
| TEMP ΑΠΟΘΗΚΕΥΣΗΣ. |
-40 ~ +85℃ |
| TEMP. ΣΥΝΤΕΛΕΣΤΗΣ |
±0.03%/℃ (0 ~ 60℃) |
| ΔΟΝΗΣΗ |
Συστατικό: 10 ~ 500Hz, 2G 10min. /1cycle, 60min. κάθε ένας κατά μήκος του Χ, Υ, άξονες Ζ Τοποθετώντας συνδετήρας: Συμμόρφωση σε iec60068-2-6 |
| ΛΕΙΤΟΥΡΓΟΥΝ ΥΨΟΣ Note.5 |
2000 μέτρα |
| ΠΕΡΑ ΑΠΌ ΤΗΝ ΚΑΤΗΓΟΡΙΑ ΤΑΣΗΣ |
Ⅲ Σύμφωνα με EN61558, EN50178, en60664-1, en62477-1, en60204-1 ύψος μέχρι 2000 μέτρα |
|
ΑΣΦΑΛΕΙΑ & EMC
(Σημείωση 7)
|
ΑΣΦΆΛΕΙΕΣ ΠΡΟΤΎΠΟΥ |
UL61010, BS EN/EN61558-2-16, AS/NZS 62368,1, EAC TP TC 004 ΕΓΚΕΚΡΙΜΈΝΟ το σχέδιο αναφέρεται σε GL και τις BS en/en60204-1 (από το αίτημα) |
| ΑΝΤΙΣΤΑΘΕΙΤΕ ΤΗΝ ΤΑΣΗ |
I/P-O/P: 4.7KVAC I/P-FG: 2.5KVAC O/P-FG: O/P-ΣΥΝΕΧΈΣ ΡΕΎΜΑ 0.5KVAC ΕΝΤΆΞΕΙ: 0.5KVAC |
| ΑΝΤΙΣΤΑΣΗ ΑΠΟΜΟΝΩΣΗΣ |
I/P-O/P, I/P-FG, O/P-FG: ωμ 100M/500VDC/25℃/70% RH |
|
ΕΚΠΟΜΠΉ EMC
|
Παράμετρος |
Πρότυπα |
Επίπεδο/σημείωση δοκιμής |
| Διευθυνμένος |
BS EN/EN55032 (CISPR32) |
Κατηγορία Ψ |
| Ακτινοβολημένος |
BS EN/EN55032 (CISPR32) |
Κατηγορία Ψ |
| Αρμονικό ρεύμα |
BS EN/EN61000-3-2 |
Κατηγορία Α |
| Τρεμούλιασμα τάσης |
BS EN/EN61000-3 |
- |
|
ΑΣΥΛΊΑ EMC
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Παράμετρος |
Πρότυπα |
Επίπεδο το /Note δοκιμής |
| ESD |
BS EN/EN61000-4-2 |
Επίπεδο 3, αέρας 8KV Επίπεδο 2, επαφή 4KV, κριτήρια Α |
| Ακτινοβολούσα ευαισθησία |
BS EN/EN61000-4-3 |
Επίπεδο 3, 10V/m, κριτήρια Α |
| Εκρήξεις EFT |
BS EN/EN61000-4 |
Επίπεδο 3, 2KV/5KHz, κριτήρια Α |
| Κύμα |
BS EN/EN61000-4-5 |
Επίπεδο 4, 2KV/Line-γραμμή, 4KV/Line-γη, κριτήρια Α |
| Διευθυνμένος |
BS EN/EN61000-4-6 |
Επίπεδο 3, 10V, κριτήρια Α |
| Μαγνητικό πεδίο |
BS EN/EN61000-4-8 |
Επίπεδο 4, 30A/m, κριτήρια Α |
| Εμβυθίσεις και διακοπές τάσης |
BS EN/EN61000-4-11 |
εμβύθιση >95% 0,5 περίοδοι, εμβύθιση 30% 25 περίοδοι,
διακοπές >95% 250 περίοδοι
|
|
ΑΛΛΟΙ
|
MTBF |
1900.1K ώρες ελάχιστο Telcordia SR-332 (Bellcore) 313.7K ώρες ελάχιστο mil-hdbk-217F (25℃) |
| ΔΙΑΣΤΑΣΗ |
32*125.2*102mm (W*H*D) |
| ΣΥΣΚΕΥΑΣΙΑ |
0.45Kg 28pcs/13.6Kg/1.24CUFT |
