| Μοντέλο |

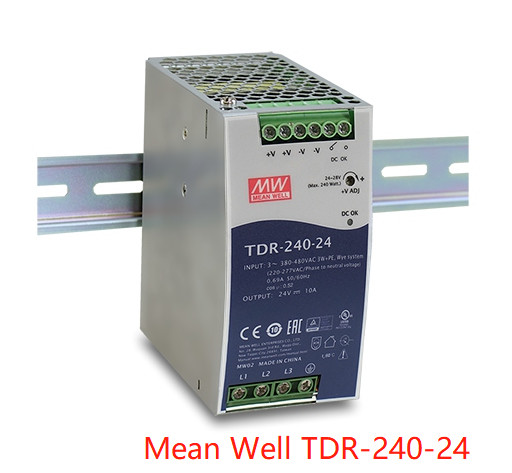

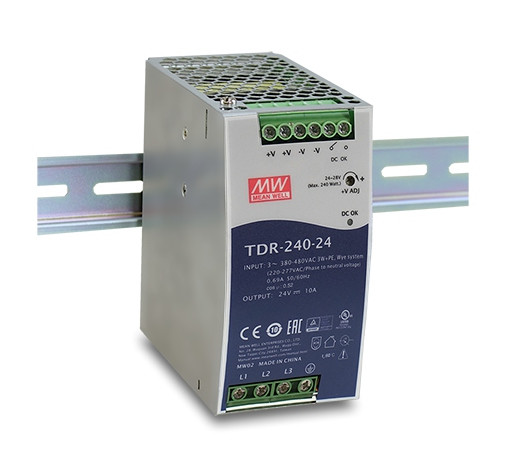

TDR-240-24 |
TDR-240-48 |
|
ΕΠΙΤΡΟΠΟΣ
|
Συνεχή τάση |
24V |
48V |
| ΚΑΤΑΡΙΣΜΟΣ ΤΩΡΑΣ |
10Α |
5Α |
| ΤΩΡΑΝΙΚΟ ΑΡΧΙΟ |
0 ~ 10A |
0 ~ 5A |
| Δυναμικότητα ονομαστική |
240W |
240W |
| Δοκιμαστικό σύστημαΣημείωση.2 |
100mVp-p |
120mVp-p |
| Διάστημα τάσης |
24 ~ 28V |
48 ~ 55V |
| ΑΝΑΦΟΡΗΣΗ στην τάσηΣημείωση.3 |
±1,0% |
±1,0% |
| Κανονισμός |
±0,5% |
±0,5% |
| Κανονισμός φορτίου |
±1,0% |
±1,0% |
| Εγκατάσταση, ώρα ανάδυσης. |
2000ms, 60ms/400VAC 1500ms, 60ms/500VAC με πλήρες φορτίο |
| Κρατήστε τον χρόνο (Τύπος) |
20 ms / 400VAC 40 ms / 500VAC με πλήρες φορτίο |
|
Εισαγωγή
|
ΔΕΣΜΟΥΣΗΑΡΧΗ Σημείωση.4 |
Τριφογενής 340 ~ 550VAC (επιτρέπεται λειτουργία δύο φάσεων στη σύνδεση L1, L3, FG ή L2, L3, FG) ή 480 ~ 780VDC |
| Διάστημα συχνότητας |
47 ~ 63Hz |
| ΔΕΣΜΟΣ ΔΕΣΜΟΥ (τύπος) |
PF ∆0,53/400VAC PF ∆0,52/500VAC με πλήρες φορτίο |
| ΕΠΙΔΟΤΗΤΑ (τύπος) |
92% |
92% |
| ΕΠΙΤΡΟΠΟΣ (Τύπος) |
0.69A/400VAC 0,6A/500VAC |
| ΕΝΤΑΣΤΕΡΟΣ ΤΩΡΑΣ (τύπος) |
Κρύα εκκίνηση 50A |
| ΤΩΡΑΣ ΔΕΛΑΣΗΣ |
< 2mA / 530VAC |
|
Προστασία
|
Υπερφόρτωση |
105 ~ 130% ονομαστικής ισχύος εξόδου |
| Τύπος προστασίας: Περιορισμός συνεχούς ρεύματος, η μονάδα θα υποχωρήσει μετά από 3 δευτερόλεπτα. |
| Υπερτάσεις |
30 ~ 36V |
56 ~ 65V |
| Τύπος προστασίας: λειτουργία χτύπησης, ανακάμπτει αυτόματα μετά την αφαίρεση της κατάστασης βλάβης. |
| ΥΠΕΡΙΘΕΡΙΚΗ ΘΕΡΜΑ |
Κλείσιμο O / P τάση, ανακάμπτει αυτόματα μετά την πτώση της θερμοκρασίας |
| ΕΠΙΧΡΗΜΑ |
Δ.Σ. Εντάξει. Πραγματικά. Επικοινωνία Αξιολογήσεις (μέγιστο) |
60VDC/0,3A, 30VDC/1A, 30VAC/0,5A αντίσταση φορτίου |
|
Περιβάλλον
|
ΕργασίαΤΕΜΠ. Σημείωση.5 |
-30 ~ +70°C (βλέπε "Καμπύλη υποβάθμισης") |
| Εργασιακή υγρασία |
20 ~ 95% RH μη συμπυκνωτικό |
| Χρόνος αποθήκευσης, υγρασία |
-40 ~ +85°C, 10 ~ 95% RH μη συμπυκνωτική |
| ΔΕΣΜΟΣ ΤΟΥ ΧΩΡΙΟΥ |
± 0,05%/°C (0 ~ 60°C) |
| ΔΕΣΜΟΥΣΗ |
Συστατικό:10 ~ 500Hz, 2G 10min./1cycle, 60min. καθένας κατά μήκος των άξονων X, Y, Z· Εγκατάσταση: Συμμόρφωση με την IEC60068-2-6 |
| ΑΥΤΟΜΕΝΟΣ ΕΠΙΧΡΗΜΑΤΟΣΣημείωση.6 |
5000 μέτρα |
| Κατηγορία Υπερτάσης |
Ⅲ; σύμφωνα με το πρότυπο EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1· υψόμετρο έως 2000 μέτρα |
|
ΑΣΦΑΛΕΙΑ & ΕΜΚ
(Σημείωση 7)
|
ΤΑ ΣΤΑΝΤΑΡΤΑ ΑΣΦΑΓΗΣ |
Οδηγία 2008/68/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 15ης Ιουνίου 2008, σχετικά με τη θέσπιση ειδικών κανόνων για την προστασία των ζώων από τη μόλυνση (ΕΕ L 347 της 20.9.2008, σ. 1).1, EAC TP TC 004 εγκρίθηκε |
| ΠΡΟΣΤΑΣΗ κατά στάση |
Εισαγωγή:4.87KVAC I/P-FG:2.4KVAC O/P-FG:0.5KVAC O/P-DC ΟΚ:05KVAC. |
| Αντίσταση στην απομόνωση |
I/P-O/P, I/P-FG, O/P-FG:> 100M Ohms / 500VDC / 25°C/ 70% RH |
|
ΕΜΚ εκπομπές
|
Παράμετρος |
Τύπος |
Επίπεδο δοκιμής / Σημείωση |
| Διεξάγεται |
ΒΔ EN/EN55032 ((CISPR32)/ΒΔ EN/EN61204-3 |
Τάξη Β |
| Ακτινοβολούμενη |
ΒΔ EN/EN55032 ((CISPR32)/ΒΔ EN/EN61204-3 |
Τάξη Β |
| Αρμονικό ρεύμα |
BS EN/EN61000-3-2 |
Τάξη Α |
| Φλερτάρα τάσης |
BS EN/EN61000-3-3 |
- Τι; |
|
ΕΜΑΤΙΚΟΤΗΤΗ
|
ΒΔ EN/EN55024, ΒΔ EN/EN61204-3 |
| Παράμετρος |
Τύπος |
Επίπεδο δοκιμής / Σημείωση |
| ΕΣΔ |
BS EN/EN61000-4-2 |
Επίπεδο 4, αέρας 15KV · Επίπεδο 4, επαφή 8KV |
| Ακτινοβολούμενο πεδίο |
ΒΔ EN/EN61000-4-3 |
Επίπεδο 3 |
| EFT / Έκρηξη |
ΒΔ EN/EN61000-4-4 |
Επίπεδο 3 |
| Αύξηση |
ΒΔ EN/EN61000-4-5 |
Επίπεδο 4, 2KV / γραμμή-γραμμή, Επίπεδο 4, 4KV/ γραμμή-γη |
| Διεξάγεται |
BS EN/EN61000-4-6 |
Επίπεδο 3 |
| Μαγνητικό πεδίο |
BS EN/EN61000-4-8 |
Επίπεδο 4 |
| Μειώσεις τάσης και διακοπές |
ΒΔ EN/EN61000-4-11 |
> 95% μείωση 0,5 περιόδους, 30% μείωση 25
περιόδους > 95% διακοπές 250 περιόδους
|
|
Άλλοι
|
ΜΤΠΔ |
1534.9K ωρών ελάχιστα Telcordia SR-332 ((Bellcore); 215.6K ωρών ελάχιστα MIL-HDBK-217F (25°C) |
| Διάσταση |
63*125,2*113,5mm (W*H*D) |
| ΠΑΡΑΓΜΑΤΗΣΗ |
1 κιλά· 12 τεμάχια/13 κιλά/1.22 τ.μ. |
