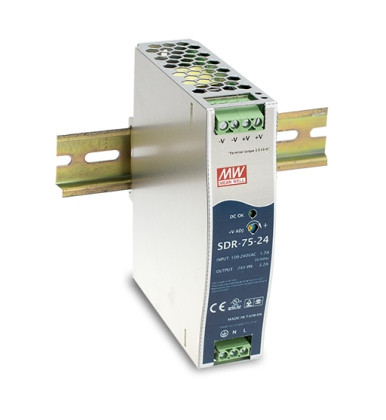

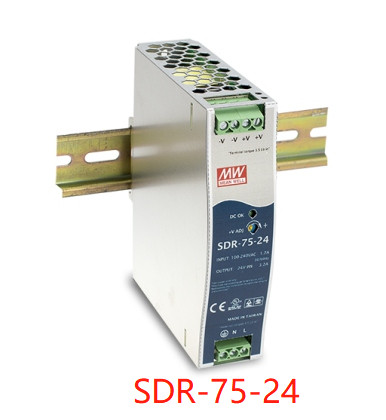

Μεσαίο καλά σήμα 75W Single Output Industrial DIN Rail με τροφοδοσία ισχύος SDR-75 σειρά
Μεσαίο καλά σήμα 75W Single Output Industrial DIN Rail με τροφοδοσία ισχύος SDR-75 σειρά
Χαρακτηριστικά:
Μεταλλική θήκη, λεπτό μέγεθος
1 ̊, πλήρης εμβέλειας είσοδος (230VAC μόνο για SDR-960)
94% υψηλή απόδοση και πλήρεις λειτουργίες
Ενσωματωμένη ενεργή λειτουργία PFC (εκτός από το SDR-75)
Συγκέντρωση σε βιομηχανικό σιδηρόδρομο TS-35 / 7.5 ή 15
Ενσωματωμένη επαφή διαμετακόμισης DC OK (εκτός από SDR-75)
130% ~ 150% ικανότητα κορυφικού φορτίου ανά μοντέλο
Λειτουργία κοινού χρήματος ρεύματος (SDR-480P/960)
Τεχνική
| Μοντέλο |
Αξιολόγηση των κινδύνων |
Αξιολόγηση των κινδύνων |
Αξιολόγηση των επιτοκίων |
|
ΕΠΙΤΡΟΠΟΣ
|
Συνεχή τάση |
12V |
24V |
48V |
| ΚΑΤΑΡΙΣΜΟΣ ΤΩΡΑΣ |
6.3Α |
3.2Α |
1.6Α |
| ΤΩΡΑΝΙΚΟ ΑΡΧΙΟ |
0 ~ 6,3A |
0 ~ 3,2A |
0 ~ 1,6A |
| Δυναμικότητα ονομαστική |
75.6W |
76.8W |
76.8W |
| ΠΙΚ ΚΟΡΥΝΤ |
9.375Α |
4.69Α |
2.34Α |
| Δύναμη αιχμήςΣημείωση.6 |
112.5W (3 δευτερόλεπτα) |
| Δοκιμαστικό σύστημαΣημείωση.2 |
100mVp-p |
100mVp-p |
120mVp-p |
| Διάστημα τάσης |
12 ~ 14V |
24 ~ 28V |
48 ~ 55V |
| ΑΝΑΦΟΡΗΣΗ στην τάσηΣημείωση.3 |
±1,0% |
±1,0% |
±1,0% |
| Κανονισμός |
±0,5% |
±0,5% |
±0,5% |
| Κανονισμός φορτίου |
±1,0% |
±1,0% |
±1,0% |
| Εγκατάσταση, ώρα ανάδυσης. |
1500ms, 60ms/230VAC 3000ms, 60ms/115VAC με πλήρες φορτίο |
| Κρατήστε τον χρόνο (Τύπος) |
80ms/230VAC 20ms/115VAC με πλήρες φορτίο |
|
Εισαγωγή
|
ΔΕΣΜΟΥΣΗΑΡΧΗ Σημείωση.7 |
88 ~ 264VAC 124 ~ 370VDC [Επιτρέπεται η λειτουργία εισόδου συνεχούς ρεύματος με σύνδεση AC/L ((+), AC/N ((-) ] |
| Διάστημα συχνότητας |
47 ~ 63Hz |
| ΕΠΙΔΟΤΗΤΑ (τύπος) |
880,5% |
89% |
90% |
| ΕΠΙΤΡΟΠΟΣ (Τύπος) |
1.4A/115VAC 0,85A/230VAC |
| ΕΝΤΑΣΤΕΡΟΣ ΤΩΡΑΣ (τύπος) |
30A/115VAC 50A/230VAC |
| ΤΩΡΑΣ ΔΕΛΑΣΗΣ |
< 1mA / 240VAC |
|
Προστασία
|
Υπερφόρτωση |
Συνήθως λειτουργεί εντός 110 ~ 150% της ονομαστικής ισχύος εξόδου για περισσότερο από 3 δευτερόλεπτα και στη συνέχεια κλείσει την τάση O / P, επανεκκινήστε για να ανακάμψετε |
| 150 ~ 170% ονομαστική ισχύς, σταθερό ρεύμα περιορίζοντας με αυτόματη ανάκτηση εντός 3 δευτερολέπτων, και στη συνέχεια κλείσει την τάση O / P μετά από 3 δευτερόλεπτα, επανεκκίνηση για ανάκτηση |
| Υπερτάσεις |
14 ~ 17V |
29 ~ 33V |
56 ~ 65V |
| Τύπος προστασίας: Κλείσιμο τάσης λειτουργίας/εξόδου, επανεκκίνηση για ανάκτηση |
| ΥΠΕΡΙΘΕΡΙΚΗ ΘΕΡΜΑ |
100°C±10°C (RTH2) ανίχνευση στο κύριο του τρανζίστορα ισχύος |
| Τύπος προστασίας: Κλείσιμο τάσης π/κ, επανεκκίνηση για ανάκαμψη μετά την πτώση της θερμοκρασίας |
|
Περιβάλλον
|
Εργασιακή περίοδος. |
-30 ~ +70°C (βλέπε "Καμπύλη υποβάθμισης") |
| Εργασιακή υγρασία |
20 ~ 95% RH μη συμπυκνωτικό |
| Χρόνος αποθήκευσης, υγρασία |
-40 ~ +85°C, 10 ~ 95% RH |
| ΔΕΣΜΟΣ ΤΟΥ ΧΩΡΙΟΥ |
± 0,03%/°C (0 ~ 60°C) |
| ΔΕΣΜΟΥΣΗ |
Συστατικό:10 ~ 500Hz, 2G 10min./1cycle, 60min. καθένας κατά μήκος των άξονων X, Y, Z· Εγκατάσταση: Συμμόρφωση με την IEC60068-2-6 |
|
ΑΣΦΑΛΕΙΑ & ΕΜΚ
(Σημείωση 4)
|
ΤΑ ΣΤΑΝΤΑΡΤΑ ΑΣΦΑΓΗΣ |
Ειδικότερα, τα προϊόντα αυτά δεν πρέπει να χρησιμοποιούνται για την κατασκευή οχημάτων με κινητήρα.1, EAC TP TC 004 εγκρίθηκε, σχεδιασμός αναφέρεται στο GL ;(ακολουθεί το πρότυπο EN/EN60204-1) |
| ΠΡΟΣΤΑΣΗ κατά στάση |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:05KVAC. |
| Αντίσταση στην απομόνωση |
I/P-O/P, I/P-FG, O/P-FG:> 100M Ohms / 500VDC / 25°C/ 70% RH |
| ΕΜΚ εκπομπές |
Συμμόρφωση με το πρότυπο BS EN/EN55032 (CISPR32). BS EN/EN61204-3 Τάξη Β, BS EN/EN61000-3-2,-3, EAC TP TC 020 |
| ΕΜΑΤΙΚΟΤΗΤΗ |
Συμμόρφωση με το πρότυπο EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2),
BS EN/EN61204-3, επίπεδο βαριάς βιομηχανίας, EAC TP TC 020, SEMI F47 εγκεκριμένο
|
|
Άλλοι
|
ΜΤΠΔ |
26700,8 χλμ. ελάχιστα Telcordia SR-332 (Bellcore) · 479,8 χλμ. ελάχιστα MIL-HDBK-217F (25 °C) |
| Διάσταση |
32*125,2*102mm (W*H*D) |
| ΠΑΡΑΓΜΑΤΗΣΗ |
0.51Kg; 28pcs/15.3Kg/1.22CUFT |
