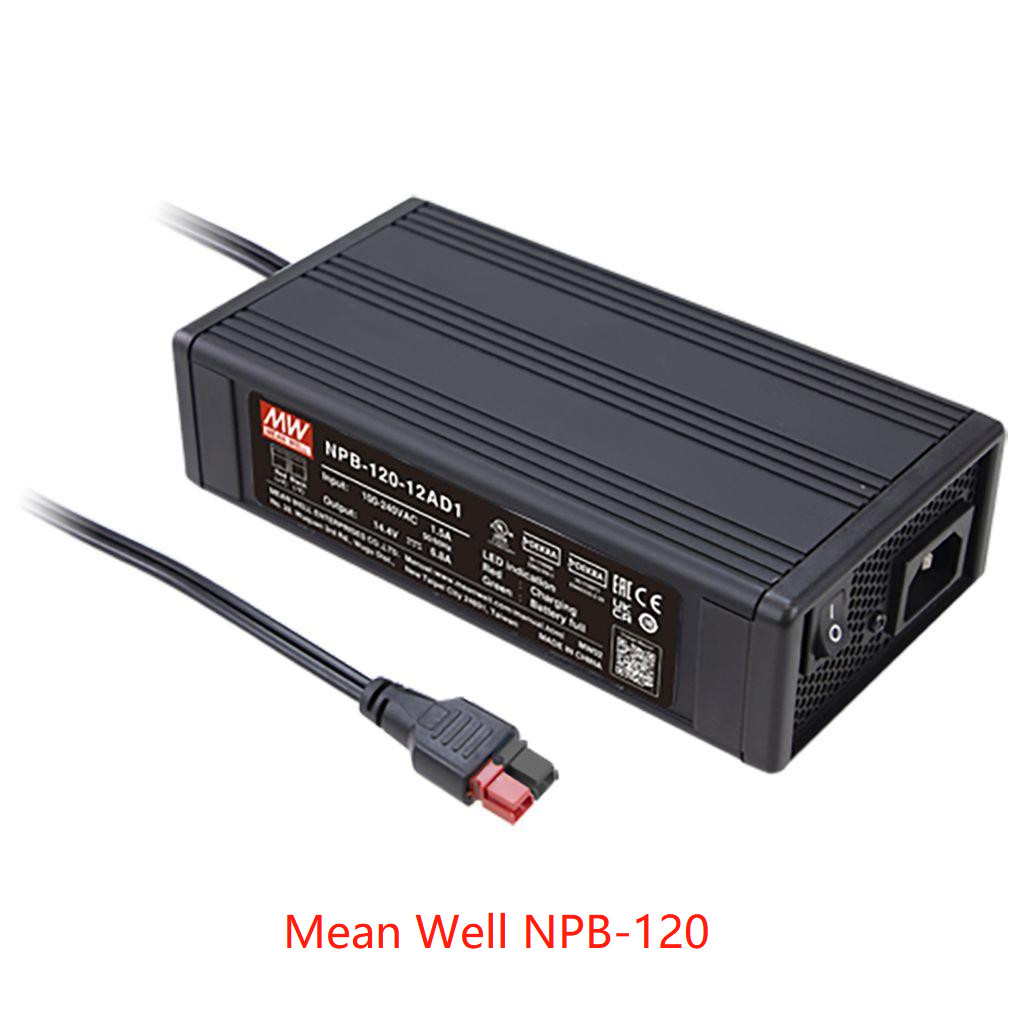

| ΠΡΟΤΥΠΟ |
Npb-120-12 |
Npb-120-24 |
Npb-120-48 |
| =XLR, AD1, ΦΥΜΑΤΊΩΣΗ |
|
ΠΑΡΑΓΩΓΗ
|
ΤΑΣΗ ΔΑΠΑΝΩΝ ΩΘΗΣΗΣ (Vboost) (προεπιλογή) |
14.4V |
28.8V |
57.6V |
| ΤΑΣΗ ΔΑΠΑΝΩΝ ΕΠΙΠΛΕΟΝΤΩΝ ΣΩΜΆΤΩΝ (Vfloat) (προεπιλογή) |
13.8V |
27.6V |
55.2V |
| ΔΙΕΥΘΕΤΗΣΙΜΗ ΣΕΙΡΑ ΤΑΣΗΣ |
10.5 ~ 15.2V |
21 ~ 30.4V |
42 ~ 60.8V |
| ΡΕΥΜΑ ΠΑΡΑΓΩΓΗΣ (τύπος.) Note.5 |
6.8A |
4A |
2A |
| ΤΡΕΧΟΥΣΑ ΔΙΕΥΘΕΤΗΣΙΜΗ ΣΕΙΡΑ |
50% ~ 100% |
| ΜΕΓΙΣΤΗ ΔΥΝΑΜΗ Note.3 |
103.4W |
121.6W |
121.6W |
| ΣΥΝΙΣΤΩΜΕΝΗ ΙΚΑΝΟΤΗΤΑ ΜΠΑΤΑΡΙΩΝ (AMP ΏΡΕΣ) Note.4 |
20 ~ 90AH |
15 ~ 50AH |
7 ~ 25AH |
|
ΕΙΣΑΓΩΓΗ
|
ΣΕΙΡΑ Note.5 ΤΑΣΗΣ |
90 ~ 264VAC 127 ~ 370VDC |
| ΦΑΣΜΑ ΣΥΧΝΟΤΗΤΑΣ |
47 ~ 63Hz |
| ΠΑΡΑΓΟΝΤΑΣ ΔΥΝΑΜΗΣ (τύπος.) |
PF>0.98/115VAC, PF>0.92/το 230VAC@12V, PF>0.93/το 230VAC@24/48V στο πλήρες φορτίο |
|
ΑΠΟΔΟΤΙΚΟΤΗΤΑ (τύπος.)
|
XLR |
86.5% |
89% |
90.5% |
| AD1 |
86.5% |
89% |
90.5% |
| Φυματίωση |
87% |
89.5% |
90.5% |
| ΡΕΎΜΑ εναλλασσόμενου ρεύματος (τύπος.) |
1.5A/115VAC 0.8A/230VAC |
| ΡΕΥΜΑ ΕΙΣΡΟΗΣ (τύπος.) |
ΚΡΥΑ ΕΝΑΡΞΗ 55A σε 230VAC |
|
ΠΡΟΣΤΑΣΙΑ
|
ΒΡΑΧΥΚΥΚΛΩΜΑ Note.6 |
Τύπος προστασίας: Το σταθερό ρεύμα που περιορίζει, φορτιστής κλείσιμο μετά από 5 SEC, επαν-δύναμη για θα ανακτήσει |
| ΠΕΡΑ ΑΠΌ ΤΗΝ ΤΑΣΗ |
16 ~ 20V |
32 ~ 40V |
64 ~ 75V |
| Τύπος προστασίας: Κλείσιμο και σύρτης από την τάση o/p, επαν-δύναμη για να ανακτήσει |
| ΑΝΤΙΣΤΡΟΦΗ ΠΟΛΙΚΟΤΗΤΑ |
Από την εσωτερική θρυαλλίδα ανοικτή |
| ΠΕΡΑ ΑΠΌ ΤΗ ΘΕΡΜΟΚΡΑΣΙΑ |
Ο τρόπος λόξιγκα, ανακτεί αυτόματα αφότου πηγαίνει κάτω η θερμοκρασία |
| ΛΕΙΤΟΥΡΓΙΑ |
ΧΡΕΩΝΟΝΤΑΣ ΚΑΜΠΥΛΗ |
στάδιο 2 ή 3 διευθετήσιμο από την ΕΜΒΥΘΙΣΗ S.W |
|
ΠΕΡΙΒΑΛΛΟΝ
|
TEMP ΕΡΓΑΣΙΑΣ. |
-30 ~ +70℃ (αναφερθείτε στη «καμπύλη Derating») |
| ΥΓΡΑΣΙΑ ΕΡΓΑΣΙΑΣ |
20 ~ 95% RH non-condensing |
| TEMP ΑΠΟΘΗΚΕΥΣΗΣ., ΥΓΡΑΣΙΑ |
-40 ~ +85℃, 10 ~ 95% RH non-condensing |
| TEMP. ΣΥΝΤΕΛΕΣΤΗΣ |
±0.05%/℃ (0 ~ 45℃) |
| ΔΟΝΗΣΗ |
10 ~ 500Hz, 2G 10min. /1cycle, 60min. κάθε ένας κατά μήκος του Χ, Υ, άξονες Ζ |
|
ΑΣΦΑΛΕΙΑ & EMC
(Σημείωση 7)
|
ΑΣΦΆΛΕΙΕΣ ΠΡΟΤΎΠΟΥ |
CB iec62368-1, iec60335-1/2-29, Dekra BS en/en62368-1, BS en/en60335-1/2-29, ul62368-1, as/nzs60335-1/2-29,
EAC TP TC 004 ΕΓΚΕΚΡΙΜΈΝΟ
|
| ΑΝΤΙΣΤΑΘΕΙΤΕ ΤΗΝ ΤΑΣΗ |
I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 0.5KVAC |
| ΑΝΤΙΣΤΑΣΗ ΑΠΟΜΟΝΩΣΗΣ |
I/P-O/P, I/P-FG, O/P-FG: ωμ 100M/500VDC/25℃/70% RH |
|
ΕΚΠΟΜΠΉ EMC
|
Παράμετρος |
Πρότυπα |
Επίπεδο/σημείωση δοκιμής |
| Διευθυνμένος |
BS EN/EN55032 (CISPR32), BS EN/EN55014-1 |
Κατηγορία Ψ |
| Ακτινοβολημένος |
BS EN/EN55032 (CISPR32), BS EN/EN55014-1 |
Κατηγορία Ψ |
| Αρμονικό ρεύμα |
BS EN/EN61000-3-2 |
Κατηγορία Α |
| Τρεμούλιασμα τάσης |
BS EN/EN61000-3 |
- |
|
ΑΣΥΛΊΑ EMC
|
BS EN/EN55014-2, BS EN/EN55024, BS EN/EN55035 |
| Παράμετρος |
Πρότυπα |
Επίπεδο/σημείωση δοκιμής |
| ESD |
BS EN/EN61000-4-2 |
Επίπεδο 3, αέρας 8KV Επίπεδο 2, επαφή 4KV |
| Ακτινοβολημένος |
BS EN/EN61000-4-3 |
Επίπεδο 2, 3V/m |
| EFT/ |
BS EN/EN61000-4 |
Επίπεδο 2, 1KV |
| Κύμα |
BS EN/EN61000-4-5 |
Επίπεδο 2, 1KV/Line-γραμμή, επίπεδο 3, 2KV/Line-γη |
| Διευθυνμένος |
BS EN/EN61000-4-6 |
Επίπεδο 2, 3Vrms |
| Μαγνητικό πεδίο |
BS EN/EN61000-4-8 |
Επίπεδο 1, 1A/m |
| Εμβυθίσεις και διακοπές τάσης |
BS EN/EN61000-4-11 |
>εμβύθιση 95% 0,5 περίοδοι, εμβύθιση 30% 25 περίοδοι,
>95% διακοπές 250 περίοδοι
|
|
ΑΛΛΟΙ
|
MTBF |
1895.4K ώρες ελάχιστο Telcordia TR/SR-332 (Bellcore) 225.8K ώρες ελάχιστο mil-hdbk-217F (25℃) |
| ΔΙΑΣΤΑΣΗ |
182.7*96*49mm (L*W*H) |
| ΣΥΣΚΕΥΑΣΙΑ |
1.3Kg 10pcs/14Kg/1.13CUFT |
|
ΣΗΜΕΙΩΣΗ
|
1. Η τροποποίηση για την προδιαγραφή φορτιστών μπορεί να απαιτηθεί για τη διαφορετική προδιαγραφή μπαταριών. Παρακαλώ ελάτε σε επαφή με τον προμηθευτή μπαταριών και ΣΗΜΑΝΕΤΕ ΚΑΛΑ για τις λεπτομέρειες.
2. Όλες οι παράμετροι αναφερθείσες ΟΧΙ ειδικά μετριούνται στην εισαγωγή 230VAC, εκτίμησαν το φορτίο και 25℃ της περιβαλλοντικής θερμοκρασίας.
3. Αναφερθείτε η καμπύλη.
4. Αυτό είναι προτεινόμενη σειρά του ΜΕΣΟΥ ΦΡΕΑΤΙΟΥ. Παρακαλώ συμβουλευθείτε τον κατασκευαστή μπαταριών σας για τις προτάσεις τους για το μέγιστο που φορτίζει τον τρέχοντα περιορισμό.
5. Το Derating μπορεί να απαιτηθεί κάτω από τις χαμηλές τάσεις εισαγωγής. Παρακαλώ ελέγξτε τη derating καμπύλη για περισσότερες λεπτομέρειες.
6. Αυτός ο μηχανισμός προστασίας διευκρινίζεται για την περίπτωση που το βραχυκύκλωμα εμφανίζεται αφότου ανοίγεται ο φορτιστής.
7. Ο φορτιστής θεωρείται συστατικό που θα εγκατασταθεί σε έναν τελικό εξοπλισμό. Ο τελικός εξοπλισμός πρέπει να επανεγκριθεί ότι συναντά ακόμα το EMC
οδηγίες. Για την καθοδήγηση σχετικά με το πώς να εκτελέσει αυτές τις δοκιμές EMC, παρακαλώ να αναφερθεί στη «δοκιμή της EMI των παροχών συστατικού ηλεκτρικού ρεύματος.»
(όπως διαθέσιμος στο http://www.meanwell.com)
※ Αποκήρυξη ευθύνης προϊόντων: Για τις αναλυτικές πληροφορίες, παρακαλώ αναφερθείτε στο https:// το www.meanwell.com/serviceDisclaimer.aspx
|
