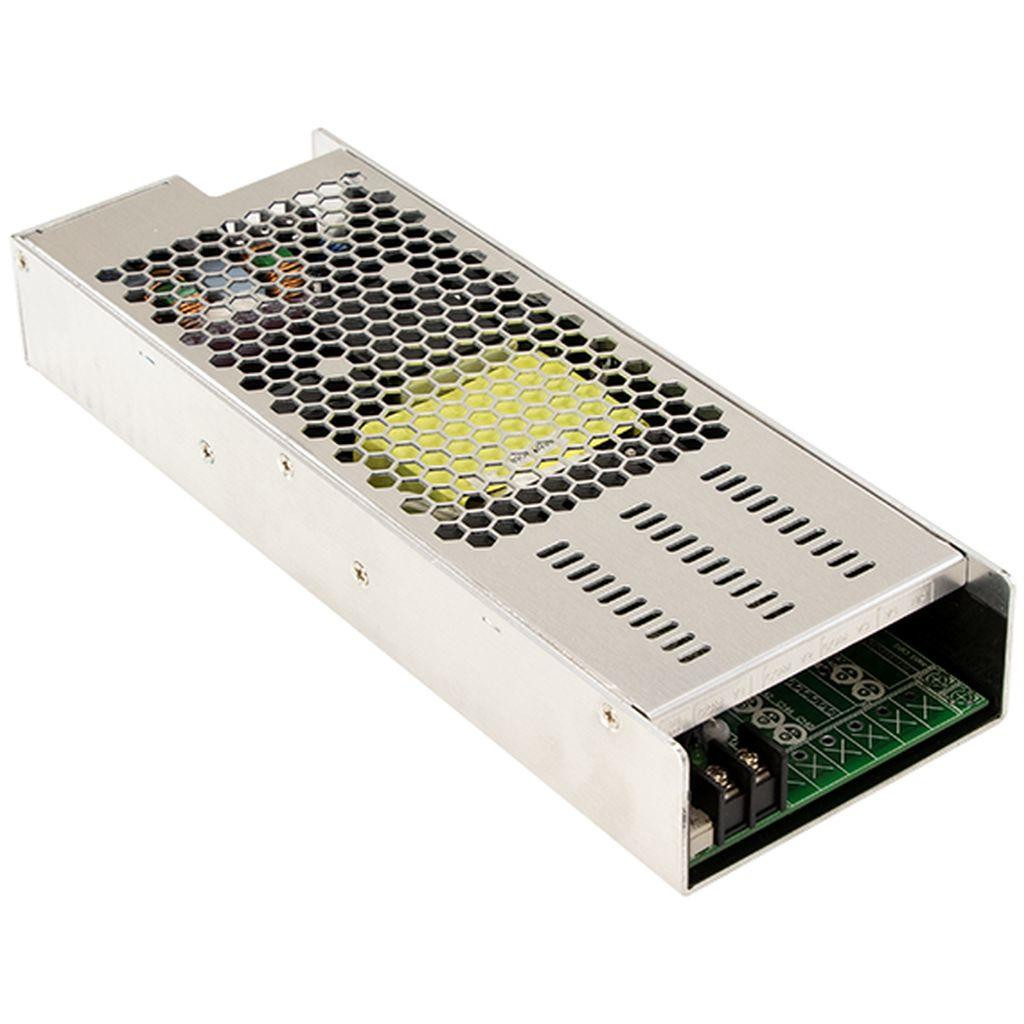

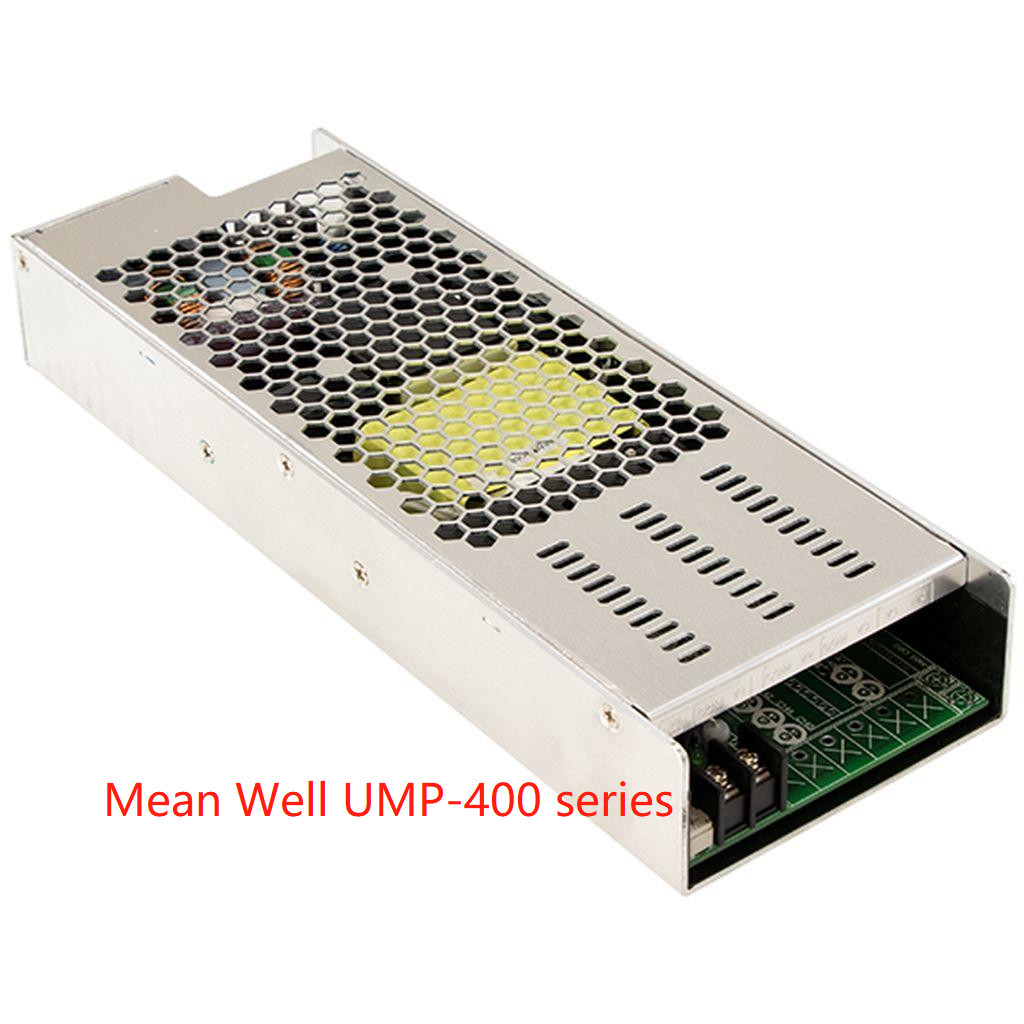

| ΠΡΟΤΥΠΟ |
Ump-400-24 |
Ump-400-48 |
|
ΕΝΙΑΙΑ ΠΑΡΑΓΩΓΗ
(Τυποποιημένο πρότυπο)
|
ΣΥΝΕΧΗΣ ΤΑΣΗ |
24V |
48V |
| ΕΚΤΙΜΗΜΕΝΟ ΡΕΥΜΑ |
16.7A |
8.3A |
| ΕΚΤΙΜΗΜΕΝΗ ΔΥΝΑΜΗ ΠΑΡΑΓΩΓΗΣ |
400W μέγιστο. |
| ΤΑΣΗ ADJ. ΣΕΙΡΑ |
22.8 ~ 25.2V |
45.6 ~ 50.4V |
| ΚΥΜΑΤΙΣΜΟΣ & ΘΟΡΥΒΟΣ (μέγιστο) Note.2 |
240mVp-π |
360mVp-π |
| ΑΝΟΧΗ Note.3 ΤΑΣΗΣ |
±1.0% |
±1.0% |
| ΚΑΝΟΝΙΣΜΟΣ ΓΡΑΜΜΩΝ |
±0.5% |
±0.5% |
| ΚΑΝΟΝΙΣΜΟΣ ΦΟΡΤΙΩΝ |
±1.0% |
±1.0% |
| ΟΡΓΑΝΩΣΗ, ΧΡΟΝΟΣ ΑΝΟΔΟΥ |
1000ms, 50ms/230Vac 2000ms, 50ms/115Vac |
| ΚΡΑΤΗΣΤΕ ΨΗΛΆ το ΧΡΟΝΟ (τύπος.) |
το 12ms@230Vac το 12ms@115Vac |
|
ΠΟΛΛΑΠΛΑΣΙΑ ΠΑΡΑΓΩΓΗ
(Προαιρετικό πρότυπο)
|
ΣΥΝΕΧΗΣ ΤΑΣΗ |
CH1 παραγωγή 24V ή ΣΥΝΕΧΕΊΣ ενότητες 48V + NID για CH2,3,4 |
| ΣΥΝΟΛΙΚΗ ΔΥΝΑΜΗ ΠΑΡΑΓΩΓΗΣ |
CH2,3,4 η δύναμη παραγωγής μπορεί να είναι εύκαμπτη ανάλογα με την επιλογή NID. Η συνδυασμένη δύναμη σε όλα τα κανάλια δεν πρέπει να υπερβεί 400W |
|
ΕΙΣΑΓΩΓΗ
|
ΣΕΙΡΑ Note.4 ΤΑΣΗΣ |
90 ~ 264VAC 127 ~370VDC |
| ΦΑΣΜΑ ΣΥΧΝΟΤΗΤΑΣ |
47 ~ 63Hz |
| ΠΑΡΑΓΟΝΤΑΣ ΔΥΝΑΜΗΣ |
PF>0.95/230VAC PF>0.98/115VAC στο πλήρες φορτίο |
| ΑΠΟΔΟΤΙΚΟΤΗΤΑ (τύπος.) Note.5 |
88.5%, πλήρες φορτίο περίπτωσης με κάθε τύπο ενότητας στην ονομαστική τάση |
| ΡΕΎΜΑ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ |
2.5A/230VAC 4.7A/115VAC |
| ΡΕΥΜΑ ΕΙΣΡΟΗΣ |
40A/230VAC 25A/115VAC |
| ΡΕΥΜΑ ΔΙΑΡΡΟΗΣ |
Ρεύμα γήινης διαρροής <300ua>
|
|
ΠΡΟΣΤΑΣΙΑ
|
ΥΠΕΡΦΟΡΤΩΣΗ |
105 εκτιμημένη 135% δύναμη παραγωγής ~ |
| Τύπος CH1 προστασίας: το σταθερό ρεύμα που περιορίζει την προστασία (εάν ένα μακροχρόνιο βραχυκύκλωμα συνεχιστεί, η δράση OTP θα προκληθεί), CH2, CH3, CH4: Προστασία τρόπου λόξιγκα |
| ΠΕΡΑ ΑΠΌ ΤΗΝ ΤΑΣΗ |
26.4 ~ 31.2V |
52.8 ~ 62.4V |
| Τύπος προστασίας: τάση κλεισίματος o/p, επαν-δύναμη για να ανακτήσει |
| ΠΕΡΑ ΑΠΌ ΤΗ ΘΕΡΜΟΚΡΑΣΙΑ |
Τάση κλεισίματος o/p, επαν-δύναμη για να ανακτήσει |
|
ΠΕΡΙΒΑΛΛΟΝ
|
TEMP ΕΡΓΑΣΙΑΣ. |
-30 ~ +70℃ (αναφερθείτε στη «καμπύλη Derating») |
| ΥΓΡΑΣΙΑ ΕΡΓΑΣΙΑΣ |
20 ~ 90% RH non-condensing |
| TEMP ΑΠΟΘΗΚΕΥΣΗΣ. |
-40 ~ +85℃ |
| TEMP. ΣΥΝΤΕΛΕΣΤΗΣ |
±0.03%/℃ (0 ~ 50℃) |
| ΔΟΝΗΣΗ |
10~500Hz, 2G 10min. /1 κύκλος, 60 λεπτά κάθε κατά μήκος του Χ, Υ, άξονες Ζ |
| ΛΕΙΤΟΥΡΓΟΥΝ ΥΨΟΣ Note.6 |
5000 μέτρα το /OVCⅡ |
| ΠΕΡΑ ΑΠΌ ΤΗΝ ΤΑΣΗ GATEGORY |
Ⅲ Σύμφωνα με iec62368-1 ύψος μέχρι 2000 μέτρα |
|
ΑΣΦΑΛΕΙΑ & EMC
(Σημείωση 7)
|
ΑΣΦΆΛΕΙΕΣ ΠΡΟΤΎΠΟΥ |
EAC TP TC 004 Ul62368-1, σφραγίδα BS en/en62368-1 Dekra εγκεκριμένη Το σχέδιο αναφέρεται σε ANSI/AAMI es60601-1, TUV BS en/en60601-1, IEC 60601-1 (3$η έκδοση) |
| ΕΠΙΠΕΔΟ ΑΠΟΜΟΝΩΣΗΣ |
Αρχικός-δευτεροβάθμιος: 2x MOPP, αρχικός-γη: 1x MOPP |
| ΑΝΤΙΣΤΑΘΕΙΤΕ ΤΗΝ ΤΑΣΗ |
I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC |
| ΑΝΤΙΣΤΑΣΗ ΑΠΟΜΟΝΩΣΗΣ |
I/P-O/P, I/P-FG, O/P-FG: ωμ 100M/500VDC/25℃/70% RH |
|
ΕΚΠΟΜΠΉ EMC
|
Παράμετρος |
Πρότυπα |
Επίπεδο/σημείωση δοκιμής |
| Διευθυνμένος |
Το σχέδιο των BS EN/EN55032 (CISPR32)/αναφέρεται στις BS EN/EN55011 (CISPR11) |
Κατηγορία Ψ |
| Ακτινοβολημένος |
Το σχέδιο των BS EN/EN55032 (CISPR32)/αναφέρεται στις BS EN/EN55011 (CISPR11) |
Κατηγορία Ψ |
| Αρμονικό ρεύμα |
BS EN/EN61000-3-2 |
Κατηγορία Α |
| Τρεμούλιασμα τάσης |
BS EN/EN61000-3 |
- |
|
ΑΣΥΛΊΑ EMC
|
BS EN/EN55035 Το σχέδιο αναφέρεται στις BS en/en60601-1-2 |
| Παράμετρος |
Πρότυπα |
Επίπεδο/σημείωση δοκιμής |
| ESD |
BS EN/EN61000-4-2 |
Επίπεδο 4, αέρας 8KV Επίπεδο 4, επαφή 4KV |
| Τομέας RF |
BS EN/EN61000-4-3 |
Επίπεδο 3, 3V/m |
| EFT/έκρηξη |
BS EN/EN61000-4 |
Επίπεδο 3, 1KV |
| Κύμα |
BS EN/EN61000-4-5 |
Επίπεδο 4, 2KV/Line-FG 1KV/Line-γραμμή |
| Διευθυνμένος |
BS EN/EN61000-4-6 |
Επίπεδο 2, 3V |
| Μαγνητικό πεδίο |
BS EN/EN61000-4-8 |
Επίπεδο 1, 1A/m |
| Εμβυθίσεις και διακοπές τάσης |
BS EN/EN61000-4-11 |
περίοδοι εμβύθισης 1 100%, εμβύθιση 30% 25 περίοδοι,
100% διακοπές 250 περίοδοι
|
|
ΑΛΛΟΙ
|
MTBF |
1428.4K ώρες ελάχιστο Telcordia SR-332 (Bellcore) 187.3K ώρες ελάχιστο mil-hdbk-217F (25℃) |
| ΔΙΑΣΤΑΣΗ |
250*89*37mm (L*W*H) |
| ΣΥΣΚΕΥΑΣΙΑ |
0.88Kg 14pcs/13Kg/0.89CUFT |
|
ΣΗΜΕΙΩΣΗ
|
1. Όλες οι παράμετροι αναφερθείσες ΟΧΙ συγκεκριμένα μετριούνται στην εισαγωγή 230VAC, εκτίμησαν το φορτίο και 25℃ της περιβαλλοντικής θερμοκρασίας.
2. Ο κυματισμός & ο θόρυβος μετριούνται σε 20MHz του εύρους ζώνης με τη χρησιμοποίηση» στριμμένο ζευγάρι-καλώδιο 12 που ολοκληρώνεται με έναν παράλληλο πυκνωτή 0.1μf & 47μf.
3. Ανοχή: περιλαμβάνει την ανοχή οργάνωσης, τον κανονισμό γραμμών και τον κανονισμό φορτίων.
4. Η de-εκτίμηση μπορεί να απαιτηθεί κάτω από τις χαμηλές τάσεις εισαγωγής. Παρακαλώ ελέγξτε τη derating καμπύλη για περισσότερες λεπτομέρειες.
5. Η αποδοτικότητα αλλάζει με την εγκατάσταση των διαφορετικών ενοτήτων παραγωγής.
6. Περιβαλλοντικής θερμοκρασίας 3.5℃/1000m με τα fanless πρότυπα και 5℃/1000m με τα πρότυπα ανεμιστήρων για το λειτουργούν ύψος υψηλότερο από 2000m (6500ft).
7. Η παροχή ηλεκτρικού ρεύματος θεωρείται συστατικό που θα εγκατασταθεί σε έναν τελικό εξοπλισμό. Όλες οι δοκιμές EMC εκτελούνται κοντά
να τοποθετήσει τη μονάδα σε ένα μεταλλικό πιάτο 450mm*450mm με 3mm του πάχους. Ο τελικός εξοπλισμός πρέπει να επανεγκριθεί ότι συναντιέται ακόμα
Οδηγίες EMC. Για την καθοδήγηση σχετικά με το πώς να εκτελέσει αυτές τις δοκιμές EMC, παρακαλώ να αναφερθεί στη «δοκιμή της EMI των παροχών συστατικού ηλεκτρικού ρεύματος.»
(όπως διαθέσιμος στο http://www.meanwell.com)
※ Αποκήρυξη ευθύνης προϊόντων: Για τις αναλυτικές πληροφορίες, παρακαλώ αναφερθείτε στο https:// το www.meanwell.com/serviceDisclaimer.aspx
|
