| ΠΡΟΤΥΠΟ |

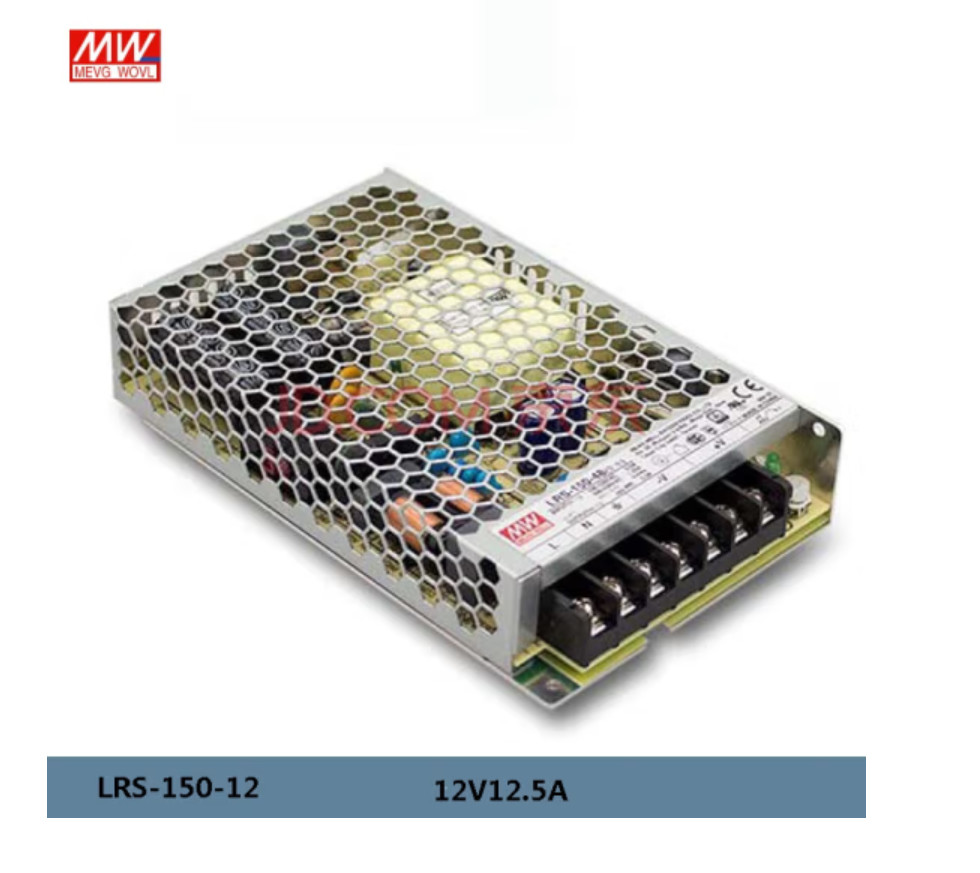

Lrs-150-12 |
Lrs-150-15 |

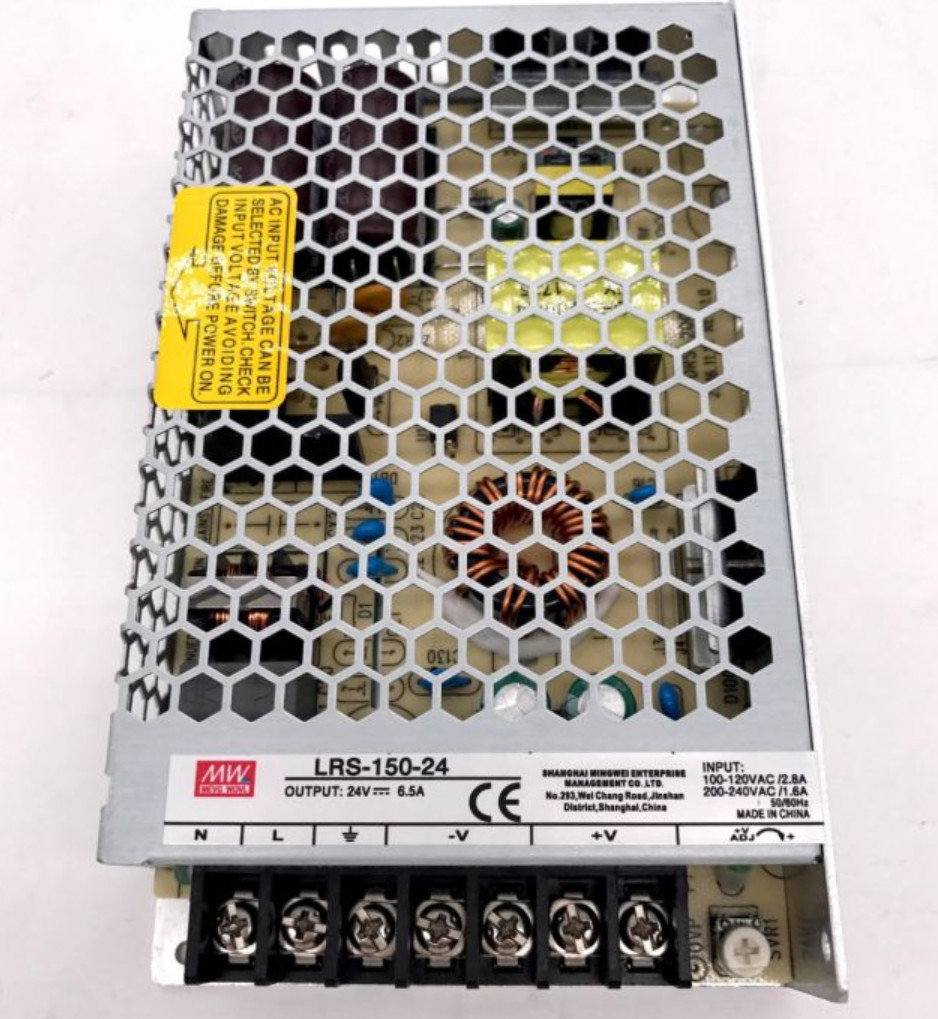

Lrs-150-24 |
Lrs-150-36 |
Lrs-150-48 |
|
ΠΑΡΑΓΩΓΗ
|
ΣΥΝΕΧΗΣ ΤΑΣΗ |
12V |
15V |
24V |
36V |
48V |
| ΕΚΤΙΜΗΜΕΝΟ ΡΕΥΜΑ |
12.5A |
10A |
6.5A |
4.3A |
3.3A |
| ΤΡΕΧΟΥΣΑ ΣΕΙΡΑ |
0 ~ 12.5A |
0 ~ 10A |
0 ~ 6.5A |
0 ~ 4.3A |
0 ~ 3.3A |
| ΕΚΤΙΜΗΜΕΝΗ ΔΥΝΑΜΗ |
150W |
150W |
156W |
154.8W |
158.4W |
| ΚΥΜΑΤΙΣΜΟΣ & ΘΟΡΥΒΟΣ (μέγιστο) Note.2 |
150mVp-π |
150mVp-π |
200mVp-π |
200mVp-π |
200mVp-π |
| ΤΑΣΗ ADJ. ΣΕΙΡΑ |
10.2 ~ 13.8V |
13.5 ~ 18V |
21.6 ~ 28.8V |
32.4 ~ 39.6V |
43.2 ~ 52.8V |
| ΑΝΟΧΗ Note.3 ΤΑΣΗΣ |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| ΚΑΝΟΝΙΣΜΟΣ Note.4 ΓΡΑΜΜΩΝ |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| ΚΑΝΟΝΙΣΜΟΣ Note.5 ΦΟΡΤΙΩΝ |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| ΟΡΓΑΝΩΣΗ, ΧΡΟΝΟΣ ΑΝΟΔΟΥ |
500ms, 30ms/230VAC 500ms, 30ms/115VAC στο πλήρες φορτίο |
| ΚΡΑΤΗΣΤΕ ΨΗΛΆ το ΧΡΟΝΟ (τύπος.) |
40ms/230VAC 35ms/115VAC στο πλήρες φορτίο |
|
ΕΙΣΑΓΩΓΗ
|
ΣΕΙΡΑ ΤΑΣΗΣ |
85 ~ ~ 132VAC/170 264VAC από το διακόπτη 240 ~ 370VDC (ανάψτε 230VAC) |
| ΦΑΣΜΑ ΣΥΧΝΟΤΗΤΑΣ |
47 ~ 63Hz |
| ΑΠΟΔΟΤΙΚΟΤΗΤΑ (τύπος.) |
87.5% |
88.5% |
89% |
89% |
90% |
| ΡΕΎΜΑ εναλλασσόμενου ρεύματος (τύπος.) |
3A/115VAC 1.7A/230VAC |
| ΡΕΥΜΑ ΕΙΣΡΟΗΣ (τύπος.) |
ΚΡΥΟ ΑΣΤΕΡΙ 60A/230VAC |
| ΡΕΥΜΑ ΔΙΑΡΡΟΗΣ |
<0>
|
|
ΠΡΟΣΤΑΣΙΑ
|
ΠΕΡΑ ΑΠΌ ΤΟ ΦΟΡΤΙΟ |
110 εκτιμημένη 140% δύναμη παραγωγής ~ |
| Τύπος προστασίας: Ο τρόπος λόξιγκα, ανακτεί αυτόματα αφότου αφαιρείται ο όρος ελαττωμάτων |
| ΠΕΡΑ ΑΠΌ ΤΗΝ ΤΑΣΗ |
13.8 ~ 16.2V |
18.75 ~ 21.75V |
28.8 ~ 33.6V |
41.4 ~ 48.6V |
55.2 ~ 64.8V |
| Τύπος προστασίας: Τάση κλεισίματος o/p, επαν-δύναμη για να ανακτήσει |
| ΠΕΡΑ ΑΠΌ ΤΗ ΘΕΡΜΟΚΡΑΣΙΑ |
Τάση κλεισίματος o/p, επαν-δύναμη για να ανακτήσει |
|
ΠΕΡΙΒΑΛΛΟΝ
|
TEMP ΕΡΓΑΣΙΑΣ. |
-30 ~ +70℃ (αναφερθείτε στη «καμπύλη Derating») |
| ΥΓΡΑΣΙΑ ΕΡΓΑΣΙΑΣ |
20 ~ 90% RH non-condensing |
| TEMP ΑΠΟΘΗΚΕΥΣΗΣ., ΥΓΡΑΣΙΑ |
-40 ~ +85℃, 10 ~ 95% RH non-condensing |
| TEMP. ΣΥΝΤΕΛΕΣΤΗΣ |
±0.03%/℃ (0 ~ 50℃) |
| ΔΟΝΗΣΗ |
10 ~ 500Hz, 5G 10min. /1cycle, 60min. κάθε ένας κατά μήκος του Χ, Υ, άξονες Ζ |
| ΠΕΡΑ ΑΠΌ ΤΗΝ ΚΑΤΗΓΟΡΙΑ ΤΑΣΗΣ |
Ⅲ ΣΥΜΜΌΡΦΩΣΗ ΣΤΙΣ BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1 ύψος μέχρι 2000 μέτρα |
|
ΑΣΦΑΛΕΙΑ & EMC
(Σημείωση 7)
|
ΑΣΦΆΛΕΙΕΣ ΠΡΟΤΎΠΟΥ
|
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1-2-16, ΣΥΜΒΟΎΛΙΟ ΠΟΛΙΤΙΣΤΙΚΉΣ ΣΥΝΕΡΓΑΣΊΑΣ GB4943.1, BSMI CNS14336-1, EAC TP TC 004, KC K60950-1 (ΓΙΑ LRS-150-12 ΜΌΝΟ), BRI IS13252 (PART1): 2010/IEC 60950-1: 2005,
AS/NZS 62368,1 (από τα CB) εγκεκριμένο
|
| ΑΝΤΙΣΤΑΘΕΙΤΕ ΤΗΝ ΤΑΣΗ |
I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.25KVAC |
| ΑΝΤΙΣΤΑΣΗ ΑΠΟΜΟΝΩΣΗΣ |
I/P-O/P, I/P-FG, O/P-FG: ωμ 100M/500VDC/25℃/70% RH |
| ΕΚΠΟΜΠΉ EMC |
ΣΥΜΜΌΡΦΩΣΗ ΣΤΗΝ ΚΑΤΗΓΟΡΊΑ Ψ, BS EN/EN55014, BS EN/EN61000-3-2 ΚΑΤΗΓΟΡΊΑ Α ΤΩΝ BS EN/EN55032 (CISPR32) (ΦΟΡΤΊΟ ≤75%), BS EN/EN61000-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020, KC KN32, KN35 (ΓΙΑ LRS-150-12 ΜΌΝΟ) |
| ΑΣΥΛΊΑ EMC |
Συμμόρφωση στις BS en/en61000-4-2,3,4,5,6,8,11, BS en/en61000-6-2 (BS en/en50082-2), βαρύ επίπεδο βιομηχανίας, EAC TP TC 020, KC KN32, KN35 (για lrs-150-12 μόνο) |
|
ΑΛΛΟΙ
|
MTBF |
2707.7K ώρες ελάχιστο Telcordia SR-332 (Bellcore) 558.2Khrs ελάχιστο mil-hdbk-217F (25℃) |
| ΔΙΑΣΤΑΣΗ |
159*97*30mm (L*W*H) |
| ΣΥΣΚΕΥΑΣΙΑ |
0.48Kg 30pcs/15.4Kg/0.75CUFT |
