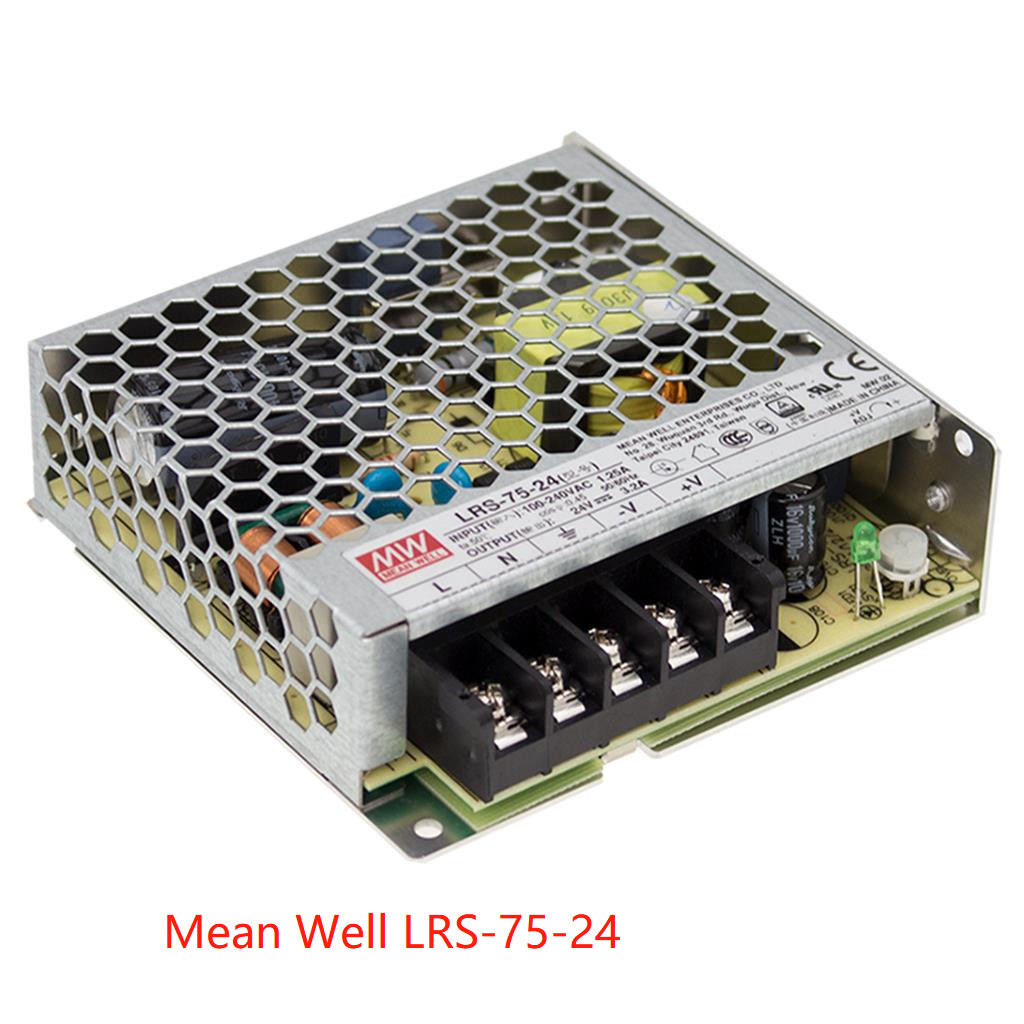

Μεσογειακός Διορθωτής σειράς LRS 75W Μία έξοδος διακόπτης τροφοδοσίας LRS-75-5 LRS-75-24 LRS-75-15 LRS-75-36
Χαρακτηριστικά:
- Παγκόσμια είσοδος εναλλασσόμενου ρεύματος /Πλήρη περιοχή
- Αντιστέκεται στην είσοδο 300Vac για 5 δευτερόλεπτα
- Καμία κατανάλωση ισχύος φορτίου < 0,3W
- Μικροδιαστάσεις και χαμηλό προφίλ 1U
- Υψηλή θερμοκρασία λειτουργίας έως 70 βαθμούς
- Προβολές: Κλειδί / Υπερφόρτωση / Υπερτάσεις
- Ψύξη με ελεύθερη σύμπραξη αέρα
- Συμμόρφωση με την IEC/BC/EN/EN60335-1 ((PD3) και την IEC/BS EN/EN61558-1,2-16 για οικιακές συσκευές
- Υψόμετρος λειτουργίας έως 5000 μέτρα (σημείωση 8)
- Αντέχει στην δοκιμή δόνησης 5G
- Υψηλή απόδοση, μακρά διάρκεια ζωής και υψηλή αξιοπιστία
- Δείκτης LED για ενεργοποίηση
- Κατηγορία υπερφόρτισης
- 100% καύση πλήρους φορτίου κατά τη δοκιμή
- 3 χρόνια εγγύηση
Εφαρμογές:
- Μηχανήματα βιομηχανικής αυτοματοποίησης
- Βιομηχανικό σύστημα ελέγχου
- Μηχανικοί και ηλεκτρικοί εξοπλισμός
- Ηλεκτρονικά όργανα, εξοπλισμός ή συσκευή
- Μηχανήματα οικιακής χρήσης
Περιγραφή:
Η σειρά LRS-75 είναι μια μονάδα παροχής ηλεκτρικής ενέργειας κλειστού τύπου 75W με 30mm χαμηλού προφίλ.,24V, 36V και 48V
Εκτός από την υψηλή απόδοση έως και 91,5%,Ο σχεδιασμός της μεταλλικής θήκης με δίχτυ αυξάνει την απώλεια θερμότητας του LRS-75 που ολόκληρη η σειρά λειτουργεί από -30 ° έως 70 ° κάτω από κονβέκση αέρα χωρίς ανεμιστήρα.
Παρέχει εξαιρετικά χαμηλή κατανάλωση ισχύος χωρίς φορτίο (λιγότερο από 0,3W), επιτρέποντας στο τελικό σύστημα να καλύπτει εύκολα την παγκόσμια ενεργειακή απαίτηση.
Το LRS-75 διαθέτει τις πλήρεις λειτουργίες προστασίας και την ικανότητα 5G κατά των δονήσεων.
Συμμορφώνεται με τους διεθνείς κανονισμούς ασφάλειας.
Η σειρά LRS-75 χρησιμεύει ως λύση παροχής ενέργειας υψηλής απόδοσης για διάφορες βιομηχανικές εφαρμογές. .
Τεχνική
| Μοντέλο |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. |
Δελτίο ΕΚΑΧ, αριθ. |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
|
ΕΠΙΤΡΟΠΟΣ
|
Συνεχή τάση |
5V |
12V |
15V |
24V |
36V |
48V |
| ΚΑΤΑΡΙΣΜΟΣ ΤΩΡΑΣ |
14Α |
6Α |
5Α |
3.2Α |
2.1Α |
1.6Α |
| ΤΩΡΑΝΙΚΟ ΑΡΧΙΟ |
0 ~ 14A |
0 ~ 6A |
0 ~ 5A |
0 ~ 3,2A |
0 ~ 2,1A |
0 ~ 1,6A |
| Δυναμικότητα ονομαστική |
70W |
72W |
75W |
76.8W |
75.6W |
76.8W |
| Δοκιμαστικό σύστημαΣημείωση.2 |
100mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
200mVp-p |
| Διάστημα τάσης |
4.5 ~ 5.5V |
10.2 ~ 13.8V |
13.5 ~ 18V |
21.6 ~ 28.8V |
32.4 ~ 39.6V |
43.2 ~ 52.8V |
| ΔΕΣΜΟΥΣΗΤΟΛΕΡΑΝΤΙΚΗ Σημείωση.3 |
± 2,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| ΚανονισμόςΣημείωση.4 |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
| Κανονισμός φορτίουΣημείωση.5 |
±1,0% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
| Εγκατάσταση, ώρα ανάδυσης. |
500ms, 30ms/230VAC 500ms,30ms/115VAC με πλήρες φορτίο |
| Κρατήστε τον χρόνο (Τύπος) |
60ms/230VAC 12ms/115VAC με πλήρες φορτίο |
|
Εισαγωγή
|
Διάστημα τάσης |
85 ~ 264VAC 120 ~ 373VDC |
| Διάστημα συχνότητας |
47 ~ 63Hz |
| ΕΠΙΔΟΤΗΤΑ (τύπος) |
860,5% |
89% |
89% |
90% |
910,5% |
910,5% |
| ΕΠΙΤΡΟΠΟΣ (Τύπος) |
1.4A/115VAC 0,85A/230VAC |
| ΕΝΤΑΣΤΕΡΟΣ ΤΩΡΑΣ (τύπος) |
Κρύα εκκίνηση 65A/230VAC |
| ΤΩΡΑΣ ΔΕΛΑΣΗΣ |
< 0,75mA / 240VAC |
|
Προστασία
|
Υπερφόρτωση |
110 ~ 150% ονομαστικής ισχύος εξόδου |
| Τύπος προστασίας: λειτουργία χτύπησης, ανακάμπτει αυτόματα μετά την αφαίρεση της κατάστασης βλάβης |
| Υπερτάσεις |
50,75 ~ 6,75V |
13.8 ~ 16.2V |
180,75 ~ 21,75V |
28.8 ~ 33.6V |
41.4 ~ 48.6V |
55.2 ~ 64.8V |
| Τύπος προστασίας: Κλείσιμο τάσης λειτουργίας/εξόδου, επανεκκίνηση για ανάκτηση |
|
Περιβάλλον
|
Εργασιακή περίοδος. |
-30 ~ +70°C (βλέπε "Καμπύλη υποβάθμισης") |
| Εργασιακή υγρασία |
20 ~ 90% RH μη συμπυκνωτικό |
| Χρόνος αποθήκευσης, υγρασία |
-40 ~ +85°C, 10 ~ 95% RH μη συμπυκνωτική |
| ΔΕΣΜΟΣ ΤΟΥ ΧΩΡΙΟΥ |
± 0,03%/°C (0 ~ 50°C) |
| ΔΕΣΜΟΥΣΗ |
10 ~ 500Hz, 5G 10min./1cycle, 60min. καθένας κατά μήκος των άξων X, Y, Z |
| Κατηγορία Υπερτάσης |
Ⅲ· συμμόρφωση με τις προδιαγραφές EN/EN61558, EN/EN50178, EN/EN60664-1, EN/EN62477-1·
υψόμετρο έως 2000 μέτρα
|
|
ΑΣΦΑΛΕΙΑ& EMC
(Σημείωση 8)
|
ΤΑ ΣΤΑΝΤΑΡΤΑ ΑΣΦΑΓΗΣ
|
Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 μπορούν να χρησιμοποιηθούν για να προσδιορίσουν την ουσία του προϊόντος και να προσδιορίσουν την ουσία του προϊόντος.1, BSMI CNS14336-1, EAC TP TC 004,AS/NZS 62368.1 ((από ΚΤ),KC K60950-1 ((μόνο για το LRS-75-12/24), BIS IS13252 ((Μέρος 1)):
2010/IEC 60950-1: 2005 εγκρίθηκε
|
| ΠΡΟΣΤΑΣΗ κατά στάση |
I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC |
| Αντίσταση στην απομόνωση |
Δοκιμαστική μονάδα για την παραγωγή ηλεκτρικής ενέργειας |
| ΕΜΚ εκπομπές |
Συμμόρφωση με το πρότυπο BS EN/EN55032 (CISPR32) Τάξη Β, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32,KN35 ((μόνο για το LRS-75-12/24)) |
| ΕΜΑΤΙΚΟΤΗΤΗ |
Συμμόρφωση με το πρότυπο EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000EAC TP TC 020,KC Kn32,
KN35 (μόνο για το LRS-75-12/24)
|
|
Άλλοι
|
ΜΤΠΔ |
3334.3K ώρες ελάχιστα Telcordia SR-332 (Bellcore) · 667.2Khrs ελάχιστα MIL-HDBK-217F (25°C) |
| Διάσταση |
99*97*30mm (L*W*H) |
| ΠΑΡΑΓΜΑΤΗΣΗ |
0.25Kg; 45pcs/ 12.25Kg/ 0.77CUFT |
| Σημείωση |
1Όλες οι παράμετροι που δεν αναφέρονται ειδικά μετρούνται σε είσοδο 230 VAC, ονομαστικό φορτίο και θερμοκρασία περιβάλλοντος 25 °C.
2Η ροπή και ο θόρυβος μετρούνται σε εύρος ζώνης 20MHz με τη χρήση ενός 12 "στριμμένου ζευγαριού καλωδίου που τερματίζεται με έναν παράλληλο πυκνωτή 0.1uf & 47uf.
|
|
3. ανοχή: περιλαμβάνει τη ρύθμιση ανοχής, τη ρύθμιση γραμμής και τη ρύθμιση φορτίου. |
|
4Η ρύθμιση της γραμμής μετριέται από τη χαμηλή γραμμή στην υψηλή γραμμή με ονομαστικό φορτίο. |
|
5Η ρύθμιση φορτίου μετράται από 0% έως 100% ονομαστικού φορτίου. |
|
6Η διάρκεια του χρόνου εγκατάστασης μετριέται κατά την πρώτη παγωμένη εκκίνηση. |
|
Ο χρόνος. |
|
7Ο περιορισμός της θερμοκρασίας περιβάλλοντος των 5°C/1000m απαιτείται για λειτουργικό υψόμετρο άνω των 2000m (6.500ft). |
|
8Η τροφοδοσία ισχύος θεωρείται συστατικό που θα εγκατασταθεί σε τελικό εξοπλισμό. |
|
η τοποθέτηση της μονάδας σε μεταλλική πλάκα 360 mm*360 mm με πάχος 1 mm. Ο τελικός εξοπλισμός πρέπει να επιβεβαιώνεται εκ νέου ότι εξακολουθεί να πληροί τις απαιτήσεις |
|
Για οδηγίες σχετικά με τον τρόπο διεξαγωγής των δοκιμών αυτών, ανατρέξτε στο έλεγχος EMI τροφοδοσιών συστατικών . |
|
(όπως διατίθεται στο http://www.meanwell.com) |
|
※ Αποποίηση ευθύνης για το προϊόν:Για λεπτομερείς πληροφορίες, ανατρέξτε στο https://www.meanwell.com/serviceΑποκήρυξη ευθύνης.aspx |
