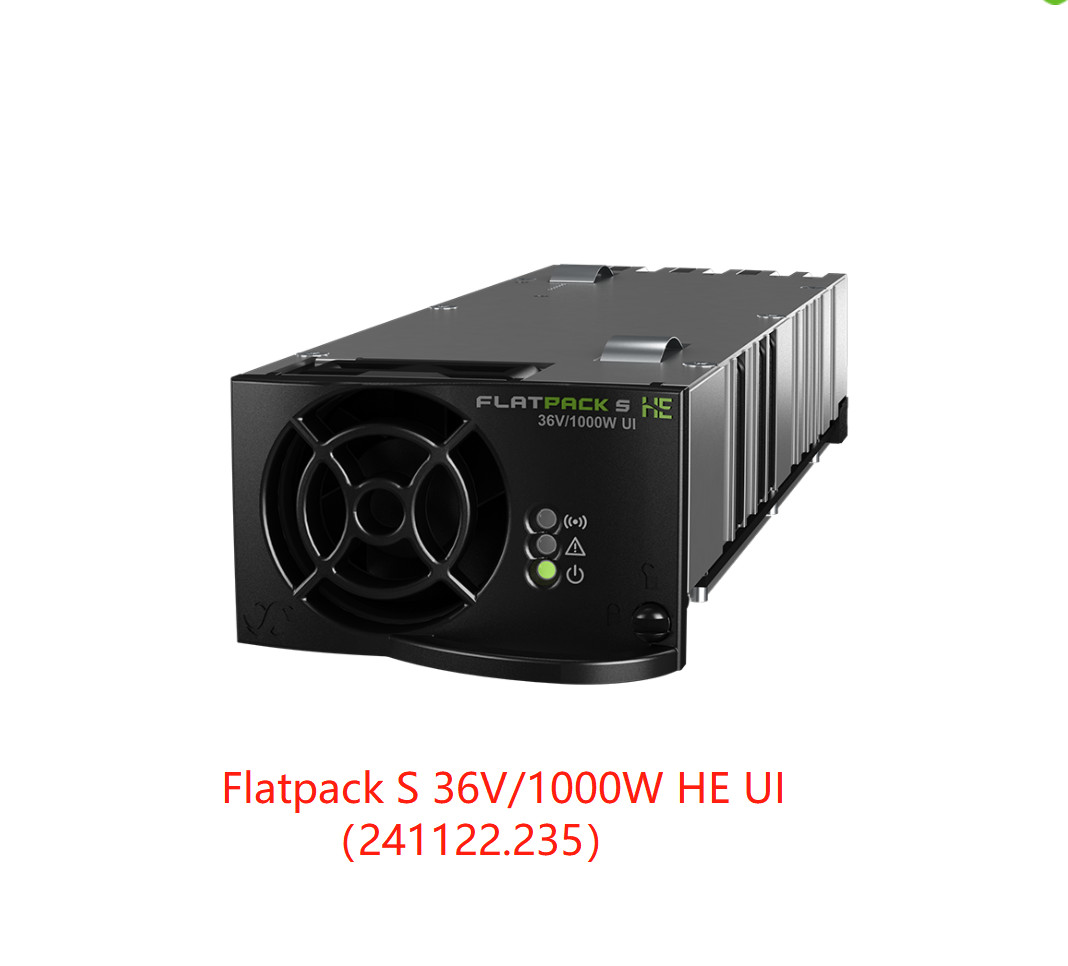

Μονάδα διορθωτή ΕΛΤΕΚ Flatpack S 36V/1000W HE UI (αριθμός μέρους: 241123.235)
Επικεφαλής του συστήματος:
Οι εφαρμογές σε αυτές τις αγορές απαιτούν συστήματα ισχύος συνεχούς τάσης, τα οποία είναι αιχμηρά, αξιόπιστα και ασφαλή.ευρύ εύρος θερμοκρασίας λειτουργίας και εξαιρετική αξιοπιστία στο μικρό 217mm βαθύ σπίτι του.
Σύνθετος και αξιόπιστος ευθυγραμμιστής για σιδηροδρομικές και ηλεκτρικές εφαρμογές
Χρησιμοποιούνται στο ράφι 3U με τον ελεγκτή Smartpack S, οι ευθυγραμμιστές Flatpack S καλύπτουν εφαρμογές 2 έως 8 kW χρησιμοποιώντας ελάχιστο χώρο, λιγότερο από 18 λίτρα και χαμηλή διάχυση θερμότητας.
Βασικά χαρακτηριστικά
- Μικρό
- Σύντομη
- Δυναμική πυκνότητα, 26 W/ίντσες3
- Υψηλή αποδοτικότητα
- Προστασία κατά του OR κατά την έξοδο
- Ευρύ φάσμα εισροών AC και DC
- Με θερμό πλέγμα
- Κλειδί τάσης
- Πιστοποίηση EMC σιδηροδρόμων
- Παγκόσμια συμμόρφωση (CE, UL)
Παραμέτροι:
|
| Σχήμα |
36/1000 HE UI |
| Αριθμός τμήματος |
241122.235 |
| Πληροφορίες εισόδου |
| Τεχνική διάταξη |
185 - 400 VΔ.Σ./ 185 - 275 VΚλιματισμός |
| Τετάρτη |
85 - 400 VΔ.Σ./ 85 - 305 VΚλιματισμός |
| Συχνότητα |
Συνεχής ρεύμα, 16 2/3 Hz, 45 - 66 Hz |
| Τρέχοντας (μέγιστο) |
5.9 ΑΔ.Σ./ 5,9 ΑΕπικεφαλής |
| Προστασία |
Σωστή και αρνητική ασφάλεια, αντίστροφη πολικότητα αδιάφορη, κλείσιμο άνω των 420 VΔ.Σ./ 305 VΚλιματισμός |
| Πληροφορίες για την έκδοση |
| Τετάρτη |
40 VΔ.Σ. |
| Η τάση (προσαρμόσιμο εύρος) |
331) - 45 VΔ.Σ. |
| Δύναμη (μέγιστη) @ ονομαστική είσοδος |
1000 W / 450 W @ 16 2/3 Hz είσοδος |
| Δύναμη (μέγιστη) @ 85 VΔ.Σ./ 85 VΚλιματισμόςεισροή |
440 W / 440 W |
| ρεύμα (μέγιστο περιεχόμενο) @ ονομαστική είσοδος |
27.8 Α (@VΕξω< 36 VΔ.Σ.) |
| Χρόνος αναμονής, μέγιστη ισχύς εξόδου |
> 10 ms· τάση εξόδου > 33 VΔ.Σ. |
| Μοιραζόμενος ρεύμα (10 - 100% φορτίο) |
± 5% του μέγιστου ρεύματος από 10 έως 100% φορτίου |
| Ρυθμισμός στατικής τάσης (10 - 100% φορτίο) |
±0,5% |
| Δυναμική ρύθμιση τάσης |
± 5,0% για διακύμανση φορτίου 10-90% ή 90-10%, χρόνος ρύθμισης < 50 ms |
| Ρίππλ |
< 150 mVPP, εύρος ζώνης 30 MHz |
|
Προστασία
|
ΟΡing FET στενός κύκλος
Προστασία υψηλής θερμοκρασίας
|
| Άλλες προδιαγραφές |
| Αποτελεσματικότητα |
> 95% |
|
Απομόνωση
|
4.2 kVΔ.Σ.- εισροή προς έξοδο
20,25 kVΔ.Σ.- εισροή στη γη 710 VΔ.Σ.- έξοδος προς τη γη
|
| Προειδοποιήσεις: κόκκινο LED |
Χαμηλή και υψηλή τάση εισόδου, Διακοπή λειτουργίας υψηλής και χαμηλής θερμοκρασίας, Αποτυχία διορθωτή, Διακοπή λειτουργίας υπερτάσης στην έξοδο, Αποτυχία ανεμιστήρα όταν ο ανεμιστήρας σταματά, Ασφάλεια χαμηλής τάσης εξόδου, Αποτυχία λεωφορείου CAN |
| Προειδοποιήσεις: Κίτρινο LED |
Διορθωτής σε λειτουργία μείωσης ισχύος, Ενεργοποιημένο όριο ρεύματος εξόδου από απόσταση, Έκταση εισόδου εκτός εύρους, αναβοσβήνει σε υπερφόρτωση, Απώλεια επικοινωνίας CAN με τον ελεγκτή |
| Κανονική λειτουργία: Πράσινο LED |
| Ρέλε συναγερμού (ΟΧΙ - ανοίγει όταν απενεργοποιείται) |
Ανοίγει σε συναγερμούς και λείπει η τάση εισόδου. |
| Δελτίο Τελωνειακής Εταιρείας |
>2 700 000 (@ Tπεριβάλλον: 25 °C) |
| Θερμοκρασία λειτουργίας (5-95% RH n.second. hum.) |
-40 έως + 85°C [-40 έως + 185°F] 45°C [140°F] / 400W @ 85°C [185°F] |
| Θέρμανση αποθήκευσης |
-40 έως +85°C (-40 έως +185°F), υγρασία 0 - 99% RH μη συμπυκνωτική |
| Μέγεθος [WxHxD] / βάρος |
72 x 40 x 217 mm2)(2.84 x 1.57 x 8.54 ̇)2)/ < 850 g (1.9 lbs) |
| ΣΤΑΡΤΑΡΤΕΣ ΣΥΝΤΑΡΤΑΣ |
| Ηλεκτρική ασφάλεια |
Εναρμόνιση των τεχνικών προδιαγραφών:2011 |
|
ΕΜΚ
|
EN 61000-6-1:2007-6-2:2005, - 6-3:2007 + Α1:2010, - 6-4:2007 + Α1:2010
EN 50121-1:2015-2:2015, -4:2015, -5:2015
|
|
Περιβάλλον
|
ETSI EN 300 019: 2-1 (Τάξη 1.2), 2-2 (Τάξη 2.3) & 2-3 (Τάξη 3.2)
Συμμόρφωση με τα πρότυπα RoHS (2011/65/ΕΕ) και WEEE (2012/19/ΕΕ)
|
|
1) περιορισμένη λειτουργία σε κατάσταση αναμονής / χρειάζεται κάποιο φορτίο για να φτάσει στην ελάχιστη τάση
2) συμπεριλαμβανομένου του βάθους της λαβής είναι 234 mm [9.21"] και ύψος 42 mm [1.65"]
|
