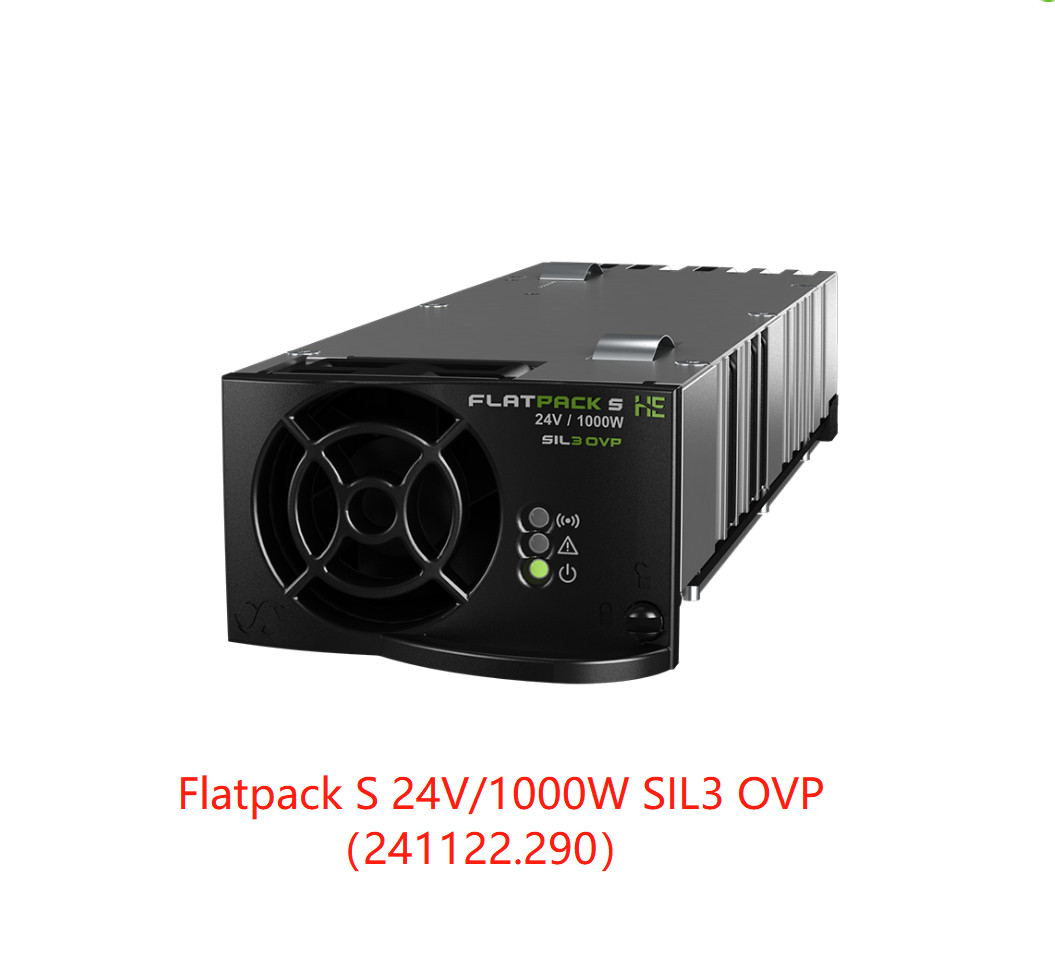

Μονάδα ανορθωτή Eltek Rectifier Module Flatpack S 24V/1000W SIL3 OVP (Κωδικός εξαρτήματος: 241122.209)
Flatpack S 24V/1000W SIL3 OVP
Το Flatpack S προσφέρει υψηλή πυκνότητα ισχύος, μεγάλο εύρος θερμοκρασίας και εξαιρετική αξιοπιστία στο μικρό του περίβλημα βάθους 210 mm. Το Flatpack S 24V/1000W SIL3 OVP στοχεύει σε Συστήματα Ασφαλείας και Αυτοματισμού (SAS) σε υπεράκτιες και βιομηχανικές διεργασίες που απαιτούν προστασία υπέρτασης με βαθμολογία SIL στην έξοδο DC.
Συμπαγείς ανορθωτές υψηλής απόδοσης για εφαρμογές σε θαλάσσιες, υπεράκτιες και βιομηχανικές διεργασίες
Χρησιμοποιείται στο ράφι 3U με τον ελεγκτή Smartpack S, οι ανορθωτές Flatpack S καλύπτουν εφαρμογές 2 έως 8kW χρησιμοποιώντας ελάχιστο χώρο, λιγότερο από 18 λίτρα, και χαμηλή απαγωγή θερμότητας.
Βασικά χαρακτηριστικά
- Μικρό
- Κοντό
- Πυκνότητα ισχύος, 26 W/inch3
- Υψηλή απόδοση (HE)
- Προστασία OR-ing στην έξοδο
- Προστασία υπέρτασης με βαθμολογία SIL3
- Προστασία στην έξοδο
- Hot pluggable
- Κλείδωμα τάσης
Παράμετροι :
|
| Μοντέλο |
24/ 1000 SIL3 OVP |
| Αριθμός εξαρτήματος |
241122.290 |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση (ονομαστική) |
230 V AC/ DC |
| Τάση (πλήρης ισχύς) |
185 - 275 V AC/ DC |
| Τάση (πλήρης ισχύς, μειωμένος συντελεστής ισχύος) |
275 - 305 V AC/ DC |
| Τάση (μειωμένη ισχύς, γραμμική μείωση) |
85 - 185 V AC/ DC |
| Συχνότητα (ονομαστική / εύρος) |
45 - 66 Hz / 0 Hz |
| Ρεύμα (μέγιστο) |
5.9 A RMS |
| Συντελεστής ισχύος |
> 0.99 σε 50% φορτίο ή περισσότερο |
| Προστασία |
Ασφάλεια και τερματισμός λειτουργίας πάνω από 305 V AC / 300 V DC και κάτω από 85V AC/ DC |
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
| Τάση (προεπιλογή) |
26.7 V DC |
| Τάση (ρυθμιζόμενο εύρος) |
21.5 - 28 V DC |
| Ισχύς (μέγιστη) @ ονομαστική είσοδος |
1000 W |
| Ισχύς @ 85 VAC |
420 W |
| Ρεύμα (μέγιστο) @ ονομαστική είσοδος |
41.7 A (@V OUT < 24 VDC) |
| Διαμοιρασμός ρεύματος (10 - 100% φορτίο) |
±5% του μέγιστου ρεύματος από 10 έως 100% φορτίο |
| Στατική ρύθμιση τάσης (10 - 100% φορτίο) |
±0.5% |
| Δυναμική ρύθμιση τάσης |
±5.0% για μεταβολή φορτίου 10-90% ή 90-10%, χρόνος ρύθμισης < 50ms |
| Χρόνος διατήρησης |
>20ms; τάση εξόδου > 41 V DC |
| Κυμάτωση |
< 200 mV κορυφή προς κορυφή, εύρος ζώνης 30 MHz |
| Προστασία |
Δίοδος Blocking OR-ing, Προστασία από βραχυκύκλωμα και προστασία υψηλής θερμοκρασίας |
| Προστασία υπέρτασης, παράμετροι SIL3 |
• Επίπεδο προστασίας: 30V • PFD = TBS
• Διάστημα δοκιμής απόδειξης: 15 χρόνια • SFF = TBS
• Χειρίζεται αστοχία διπλού εξαρτήματος
|
| ΑΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ |
| Απόδοση @ ονομαστική είσοδος |
92.50 % |
| Μόνωση |
3.0 kVAC - είσοδος προς έξοδο, 1.5 kV AC - είσοδος προς γη & 0.5 kV DC - έξοδος προς γη |
| Συναγερμοί: Κόκκινο LED |
Τερματισμός λειτουργίας χαμηλού δικτύου, τερματισμός λειτουργίας υψηλής και χαμηλής θερμοκρασίας, Αστοχία ανορθωτή, Υπέρταση
τερματισμός λειτουργίας στην έξοδο, Αστοχία ανεμιστήρα, Συναγερμός χαμηλής τάσης, Αστοχία CAN bus
|
| Προειδοποιήσεις: Κίτρινο LED |
Ανορθωτής σε λειτουργία μείωσης ισχύος, Ενεργοποίηση ορίου ρεύματος απομακρυσμένης μπαταρίας, Τάση εισόδου εκτός
εύρους, αναβοσβήνει σε υπέρταση
|
| Κανονική λειτουργία: Πράσινο LED |
| Δυναμικό ρελέ συναγερμού (κανονικά ανοιχτό) |
Ανοίγει σε συναγερμούς, διακοπή ρεύματος και >40% φορτίο (εξασφαλίζει πλεονασμό σε σύστημα 1+1) όταν
δεν είναι συνδεδεμένο σε ελεγκτή
|
| Κανονική (λειτουργία μονάδας): Πράσινο LED 'on' |
| Ακουστικός θόρυβος |
< 46dBA σε ονομαστική είσοδο και πλήρες φορτίο |
| MTBF (Μέθοδος Telcordia SR-332 Issue I III (a)) |
>300 000 (@ Tambient : 25 °C) |
| Θερμοκρασία λειτουργίας |
-40 έως +85°C ( -40 έως +185°F), υγρασία 5 - 95% RH μη συμπυκνωμένη
Η ισχύς εξόδου μειώνεται γραμμικά από 1000W @ 45°C (113°F) σε 400W @ 85°C(185°F)
|
| Θερμοκρασία αποθήκευσης |
-40 έως +85°C (-40 έως +185°F), υγρασία 0 - 99% RH μη συμπυκνωμένη |
| Διαστάσεις[ΠxΥxΒ] / Βάρος |
72 x 41.5 x 210mm (2.83 x 1.63 x 8.27”) / < 1 kg (2 lbs) |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΑΣΜΟΥ |
| Ηλεκτρική ασφάλεια |
UL 60950-1, EN 60950-1, IEC 61508 |
| Θαλάσσια |
DNV-OS-D202, Ch.2 Sec.4 (DNV2.4): Temperature Cl.B, Humidity Cl.B, Vibration Cl.A, EMC Cl.B1) IEC 60945-4th edition |
| EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4 / -5
FCC Part 15 Subpart 109
|
| Περιβάλλον |
ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Class 3.2)
Συμμόρφωση RoHS (2011/ 65/ EU) και WEEE (2002/96/ EC)
|
| 1) Η κατηγορία Β απαιτεί εξωτερικό φίλτρο στην είσοδο (p/ n 241120.930) |
