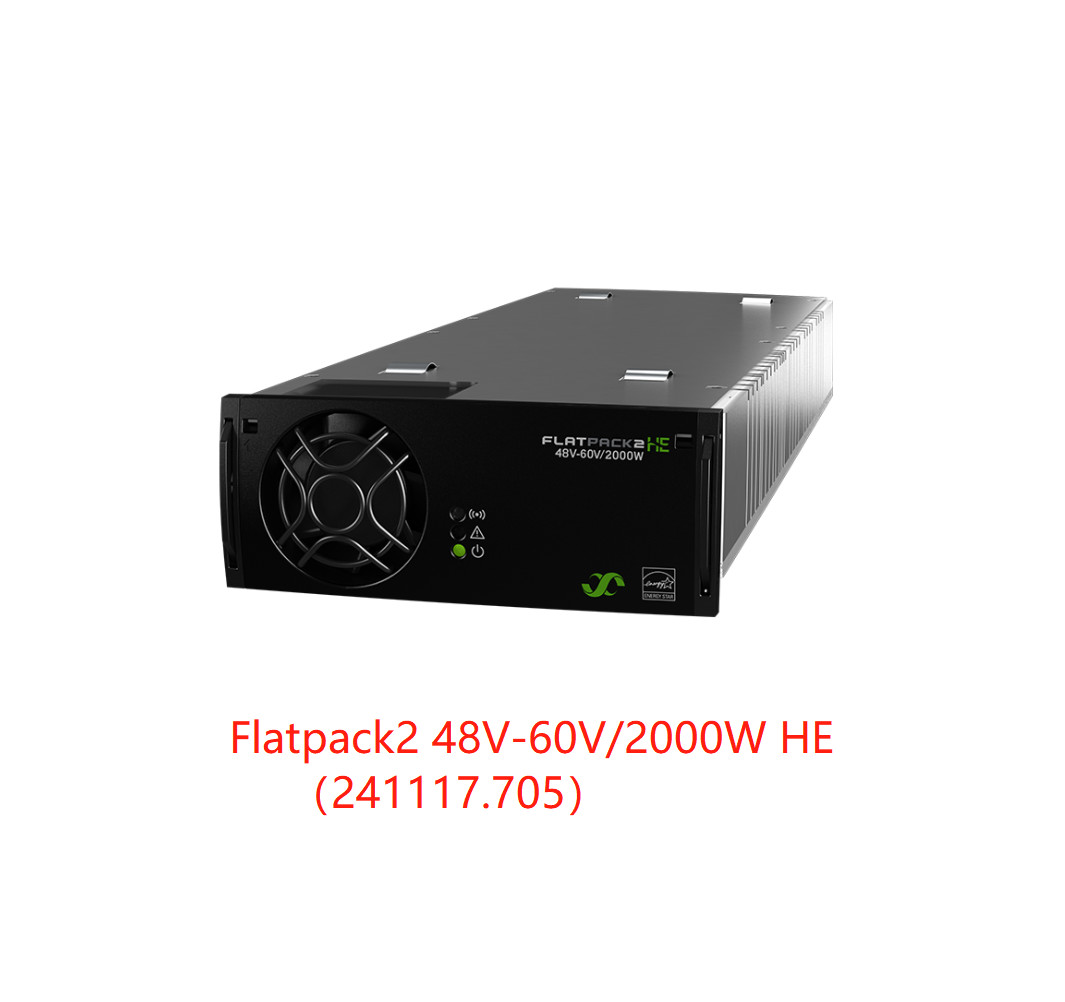

Από την κυκλοφορία της οικογένειας Flatpack2 έχει επεκταθεί σε μια ευρεία επιλογή ονομαστικών ισχύων και τάσεων.Το Flatpack2 48V-60V/2000W HE είναι ένας οικονομικά αποδοτικός ευθυγραμμιστής για συστήματα μπαταριών ολικού οξέος 48V και 60V καθώς και 48V NiCad.
Πιο συγκεκριμένα, η μέθοδος αυτή χρησιμοποιείται για την κατασκευή των κτιρίων.
| |

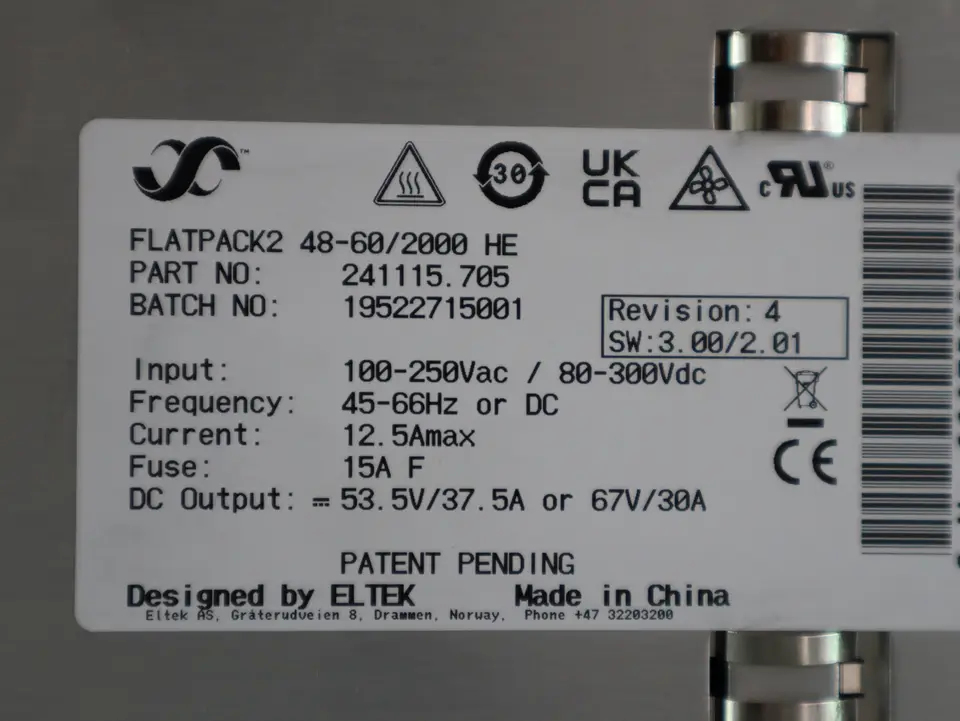

| Πρότυπο 48-60/2000 HE |
| Αριθμός τμήματος 241115.705 |
| Πληροφορίες εισόδου |
| Η τάση (ονομαστική) 185 - 275 VΚλιματισμός/ 185 - 275 VΔ.Σ. |
| Η τάση (περιοχή λειτουργίας) 85 - 300 VΚλιματισμός/ 80 - 300 VΔ.Σ. |
| Τρόπος (μέγιστο) @ ονομαστική είσοδος, πλήρες φορτίο 11,6 AΕπικεφαλής |
| Συχνότητα 45 - 66 Hz / 0 Hz |
| Συντελεστής ισχύος > 0,99 με 50% φορτίο ή περισσότερο |
| ΤHD < 5% με 100% φορτίο |
| Προστατευτική ασφάλεια σε L & N, Varistor, κλείσιμο όταν η τάση εισόδου είναι εκτός εύρους λειτουργίας |
| Πληροφορίες για την έκδοση |
| Τεχνική διάταξη1)53.5 VΔ.Σ.(67 V)Δ.Σ.σε κατάσταση 60V) |
| Η τάση (προσαρμόσιμο εύρος)1)39.9 - 72 VΔ.Σ. |
| Δύναμη (μέγιστη) @ ονομαστική είσοδος 2000 W (@V)Εξω≥ 48VΔ.Σ.) |
| Δύναμη @ 85 VAC 750 W |
| Τρόπος (μέγιστο) @ ονομαστική είσοδος 41,6 A (@V)Εξω< 48VΔ.Σ.) |
| Χρόνος αναμονής, ισχύς εξόδου 1500W > 20 ms, τάση εξόδου > 53,5 VΔ.Σ.(60V λειτουργία) |
| Μοιραζόμενο ρεύμα (10 - 100% φορτίο) ± 5% του μέγιστου ρεύματος από 10 έως 100% φορτίο |
| Ρυθμισμός στατικής τάσης (10 - 100% φορτίο) ±0,5% |
| Δυναμική ρύθμιση τάσης ± 5,0% για διακύμανση φορτίου 10-80% ή 80-10%, χρόνος ρύθμισης < 50 ms |
| Κύκλος & θόρυβος < 150 mVPP, εύρος ζώνης 30 MHz / < 2 mVΕπικεφαλήςψοφομετρική |
| Προστασία Φυτίλια, προστασία από βραχυκύκλωμα, προστασία από υψηλές θερμοκρασίες, διακοπή υπερτάσης |
| Άλλες προδιαγραφές |
| Αποδοτικότητα 96,2% |
| Απομόνωση 3,0 kVΚλιματισμός- εισροή προς έξοδο, 1,5 kVΚλιματισμός- εισροή στη γη, 500 VΔ.Σ.- έξοδος προς τη γη |
Επενδύσεις σε θερμοκρασία χαμηλής ή υψηλής τάσης Προειδοποιήσεις: Κόκκινη LED διαταραχή, διακοπή λειτουργίας υπερτάσης στην έξοδο, βλάβη ανεμιστήρα, χαμηλή τάση εξόδου, βλάβη λεωφορείου CAN |
Διορθωτής σε λειτουργία μείωσης ισχύος, Ενεργοποιημένο όριο ισχύος εξόδου εξ αποστάσεως, Εισαγωγή Προειδοποιήσεις: Κίτρινη τάση LED εκτός εμβέλειας, αναβοσβήνει σε υπερφόρτωση, απώλεια επικοινωνίας CAN με ελεγκτής |
| Κανονική λειτουργία: Πράσινο LED |
| ΜΤΠΔ (μέθοδος ΤΙΙ (α) της έκδοσης ΙΙΙ της TELCORDIA SR-332) > 350 000 (@ Tπεριβάλλον: 25 °C) |
| Θερμοκρασία λειτουργίας (5-95% RH n.second hum.) -40 έως + 75°C [-40 έως + 167°F] |
| Μέγιστη ισχύς εξόδου άνω των temp / έως 45°C [113°F] / 1200W @ 75°C[167°F] |
| Θερμοκρασία αποθήκευσης -40 έως +85°C (-40 έως +185°F), υγρασία 0 - 99% RH μη συμπυκνωτική |
| Μέγεθος [WxHxD] / Βάρος 109 x 41,5 x 327 mm (4.25 x 1,69 x 13 ′′) / 1.950 kg (4.3 lbs) |
| ΣΤΑΡΤΑΡΤΕΣ ΣΥΝΤΑΡΤΑΣ |
| Ηλεκτρική ασφάλεια EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
Ηλεκτρομαγνητική τεχνική EN 61000-6-1:2007-6-2:2005, -6-3:2007 + Α1:2011, -6-4:2007 + Α1:2011, Δελτίο ΕΚΑΧ αριθ.2.1.1 |
| Ναυτικό DNVGL-CG-03392) |
ETSI EN 300 019: 2-1 (Τάξη 1.2) & 2-2 (Τάξη 2.3)
Περιβάλλον 2011/65/ΕΕ (RoHS) και 2012/19/ΕΕ (ΑΗΗΕ) Κανονικές συνθήκες λειτουργίας σύμφωνα με την IEC 62040-5-3:2016 παράγραφος 4.2Άλλα συνθήκες λειτουργίας σύμφωνα με την IEC 62040-5-3:2016 παράγραφος 4.3, πρέπει να ενημερωθεί |
1) Ρυθμισμός OVS από τη λειτουργία επιλογής του ελεγκτή: OVS≤59,5V = 48V (42-58V), 59,5V2) Ισχύει μόνο για τον αριθμό τμήματος 241115.705M |
