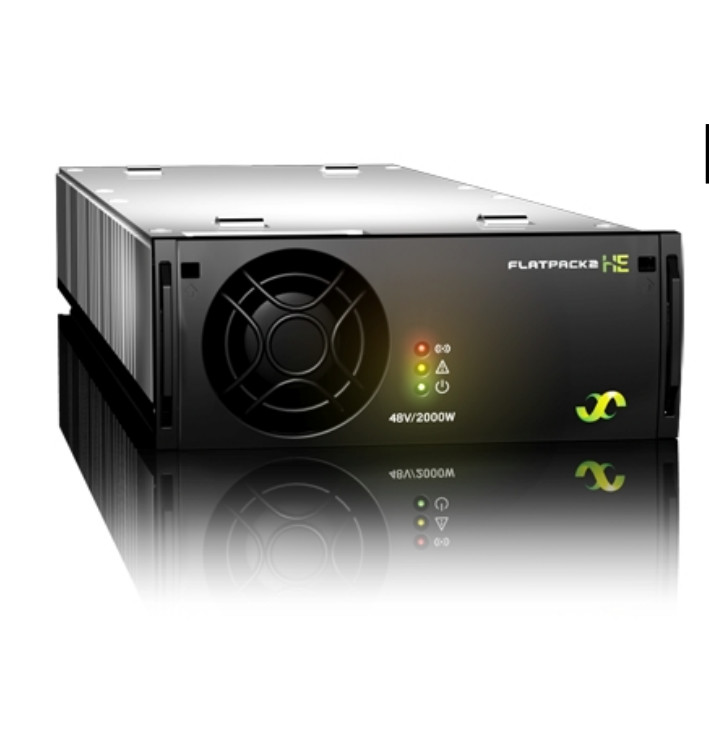

Μονάδα ανορθωτή Eltek Rectifier Module Flatpack2 48/2000HE 48V 2000W υψηλής απόδοσης (Αριθμός Μέρους 241115.105)
Flatpack2 48/2000 HE
Ο συνδυασμός καινοτόμου σχεδιασμού, απόδοσης και αξιοπιστίας κάνει το Flatpack2 HE να ξεχωρίζει.
Η αύξηση της ταχύτητας του δικτύου απαιτεί ευέλικτες και επεκτάσιμες λύσεις ισχύος DC. Οι ανορθωτές Flatpack2 HE είναι τα βασικά σας δομικά στοιχεία για τις μελλοντικές ανάγκες.
Ο πιο αξιόπιστος ανορθωτής υψηλής απόδοσης στη βιομηχανία!
Με απόδοση έως και 96,5%, οι απώλειες έχουν μειωθεί κατά 50% σε σύγκριση με το τρέχον βιομηχανικό πρότυπο. Σε παγκόσμια προοπτική, λαμβάνοντας υπόψη την υψηλή κατανάλωση ενέργειας στη βιομηχανία τηλεπικοινωνιών, αυτή η τεχνολογική ανακάλυψη όχι μόνο μειώνει το λειτουργικό κόστος για τους φορείς εκμετάλλευσης, αλλά μπορεί επίσης να έχει σημαντικό περιβαλλοντικό αντίκτυπο.
Βασικά χαρακτηριστικά
- Υψηλή πυκνότητα ισχύος, έως 33 W/inch3
- Υψηλή απόδοση
- Αποδεδειγμένη αξιοπιστία
- Ευελιξία εφαρμογής 2kW-3MW
- Παγκόσμια συμμόρφωση
- Πατενταρισμένη τεχνολογία HE
Παράμετροι :
|
| Μοντέλο |
48V / 2000W HE |
48V / 3000W HE |
| Αριθμός εξαρτήματος |
241115.105 |
241119.105 |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση (ονομαστική) |
185 - 275 VAC / 185 - 275 VDC |
176 - 277 VAC |
| Τάση (εύρος) |
85 - 300 VAC / 85 - 275 VDC |
85 - 305 VAC |
| Συχνότητα |
45 - 66 Hz, 15-18.5 Hz1) / 0 Hz |
45 - 66 Hz |
| Ρεύμα (μέγιστο) @ ονομαστική είσοδος, πλήρες φορτίο |
11.6 ARMS |
19.2 ARMS |
|
Προστασία
|
Ασφάλεια και στις δύο γραμμές Βαρίστορ για προστασία από μεταβατικά φαινόμενα Αποσύνδεση πάνω από 300 VAC/DC |
Ασφάλεια και στις δύο γραμμές Βαρίστορ για προστασία από μεταβατικά φαινόμενα
Αποσύνδεση πάνω από 305 VAC
|
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
| Τάση (προεπιλογή) |
53.5 VDC |
| Τάση (ρυθμιζόμενο εύρος) |
43.5 - 57.6 VDC |
43.2 - 582) VDC |
| Ισχύς (μέγιστη) |
2000 W |
3000 W |
| Ισχύς @ 85 VAC |
850 W |
1380 W |
| Ρεύμα (μέγιστο) @ ονομαστική είσοδος, πλήρες φορτίο |
41.7 A |
62.5 A |
| Κυμάτωση, εύρος ζώνης 30MHz |
< 100 mVpp |
< 150 mVpp |
| Ψυχομετρικός θόρυβος |
< 2 mVRMS |
< 2 mVRMS |
| Στατική ρύθμιση τάσης |
±0.5% για 10 - 100% φορτίο |
| Δυναμική ρύθμιση τάσης |
±5.0% για 10-90% ή 90-10% μεταβολή φορτίου, χρόνος ρύθμισης< 50ms |
| Προστασία |
Ασφάλεια, Προστασία από βραχυκύκλωμα, Προστασία από υψηλή θερμοκρασία, Περιορισμός ρεύματος εισόρμησης Hot plug-in |
| ΑΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ |
| Απόδοση @ ονομαστική είσοδος |
96 % |
|
Μόνωση
|
4.0 kVDC - είσοδος προς έξοδο, 2.5 kVDC - είσοδος προς γη, 710 VDC - έξοδος προς γη |
5.0 kVDC - είσοδος προς έξοδο, 2.5 kVDC - είσοδος προς γη, 710 VDC - έξοδος προς γη |
| Συναγερμοί: Κόκκινο LED 'on' |
Διακοπή λειτουργίας χαμηλού δικτύου, Διακοπή λειτουργίας υψηλής και χαμηλής θερμοκρασίας, Αποτυχία ανορθωτή, Διακοπή λειτουργίας υπέρτασης στην έξοδο, Αποτυχία ανεμιστήρα, Συναγερμός χαμηλής τάσης, Αποτυχία διαύλου CAN |
| Προειδοποιήσεις: Κίτρινο LED 'on' |
Ανορθωτής σε λειτουργία μείωσης ισχύος, Ενεργοποίηση απομακρυσμένου ορίου ρεύματος μπαταρίας, Τάση εισόδου εκτός εύρους, αναβοσβήνει σε υπέρταση |
| Κανονική (λειτουργία μονάδας): Πράσινο LED 'on' |
| MTBF (Telcordia SR-332 Issue I method III (a)) |
>350 000 (@ Tπεριβάλλοντος : 25 °C) |
>300 000 (@ Tπεριβάλλοντος : 25 °C) |
| Θερμοκρασία λειτουργίας |
-40 έως +75°C (-40 έως +167°F)4), υγρασία 5 - 95% RH μη συμπυκνωμένη |
| Μείωση θερμοκρασίας |
>55°C (131°F), 1200W @ 75°C (167°F) |
>55°C3) (131°F), 2100W @ 75°C (167°F)4) |
| Θερμοκρασία αποθήκευσης |
-40 έως +85°C (-40 έως +185°F), υγρασία 0 - 99% RH μη συμπυκνωμένη |
| Διαστάσεις[ΠxΥxΒ] / Βάρος |
109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / 1.95 kg (4.3 lbs) |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΑΣΜΟΥ |
| Ηλεκτρική ασφάλεια |
EN 62368-1:2020+A11:2020, IEC 62368-1:2018, IEC 60950-1:2005+A2:2013 UL 62368-1:2019 , CSA C22.2 No.62368-1:2019 |
| EMC |
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019, EN 61000-3-2:2019, ETSI EN 300 386 V.2.2.0:2020, Telcordia NEBS GR1089 CORE |
| Ναυτιλιακά |
DNVGL-CG-0339 |
- |
|
Περιβάλλον
|
ETSI EN 300 019: 2-1 (Class 1.2) & 2-2 (Class 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Κανονικές συνθήκες λειτουργίας σύμφωνα με το IEC 62040-5-3:2016 ρήτρα 4.2. Άλλες συνθήκες λειτουργίας σύμφωνα με το IEC 62040-5-3:2016 ρήτρα 4.3, πρέπει να συμβουλεύονται
|
|
1) μείωση ισχύος, μέγιστο 1000W @ 230Vac 16 2/3 Hz
2) 57.6V για αναθεώρηση HW ≤ 5
|
3) 3kW: από την αναθεώρηση HW 6: διακοπή λειτουργίας στους 95°C με μείωση σε ~1000W |
Λύσεις
Ως ειδικοί στον τομέα των τηλεπικοινωνιών, παρέχουμε μια ολοκληρωμένη λύση για τις εταιρείες τηλεπικοινωνιών εντός και εκτός Κίνας. Η επιτόπια έρευνα μας διεξάγεται με τη μέγιστη ακρίβεια, χρησιμοποιώντας προηγμένα εργαλεία και τεχνικές για τη συγκέντρωση ακριβών δεδομένων. Με βάση αυτές τις πληροφορίες, προτείνουμε ένα εξαιρετικά επαγγελματικό σχέδιο που προσαρμόζεται στις μοναδικές απαιτήσεις του πελάτη. Η ομάδα τεχνικής υποστήριξής μας αποτελείται από κορυφαίους επαγγελματίες του κλάδου που μπορούν να επιλύσουν τυχόν τεχνικά ζητήματα αποτελεσματικά και οι υπηρεσίες συντήρησής μας έχουν σχεδιαστεί για να διασφαλίζουν τη μακροπρόθεσμη απόδοση και αξιοπιστία των συστημάτων τηλεπικοινωνιών. Διαθέτουμε ένα δίκτυο αξιόπιστων συνεργατών σε όλο τον κόσμο που μοιράζονται τη δέσμευσή μας για αριστεία.
Συχνές ερωτήσεις :
1.Ε: Πώς παρακολουθείτε και ελέγχετε την ποιότητα των προϊόντων;
Α: Έχουμε ένα εξελιγμένο σύστημα ποιοτικού ελέγχου. Πριν από την αποστολή των προϊόντων, τα υποβάλλουμε σε μια σειρά δοκιμών που μιμούνται την πραγματική χρήση. Διεξάγουμε δοκιμές φόρτισης, πλήρους φόρτισης και κοινής χρήσης ρεύματος για να εντοπίσουμε και να εξαλείψουμε τυχόν πιθανά προβλήματα ποιότητας. Με αυτόν τον τρόπο, μπορούμε να διασφαλίσουμε ότι τα προϊόντα που λαμβάνετε είναι της υψηλότερης ποιότητας και λειτουργούν αξιόπιστα.
2.Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας που δέχεστε;
Α: Δεν έχουμε ελάχιστη ποσότητα παραγγελίας. Είτε χρειάζεστε ένα είδος για προσωπική χρήση είτε μια μεγάλη ποσότητα για την επιχείρησή σας, είμαστε στην ευχάριστη θέση να εκπληρώσουμε την παραγγελία σας. Ωστόσο, η τιμή και το χρονοδιάγραμμα παράδοσης ενδέχεται να διαφέρουν ανάλογα με την παραγγελθείσα ποσότητα.
3.Ε: Μπορείτε να μου πείτε για το ιστορικό και τις δυνατότητες της εταιρείας σας;
Α: Με χαρά! Θα σας στείλω σύντομα τη λεπτομερή παρουσίαση της εταιρείας μας. Αυτό το έγγραφο θα σας δώσει μια εις βάθος ματιά στην ιστορία της εταιρείας μας, τις τεχνολογικές μας δυνατότητες, τις διαδικασίες παραγωγής μας και τη θέση μας στην αγορά. Θα σας βοηθήσει να κατανοήσετε γιατί είμαστε ένας αξιόπιστος πάροχος στον κλάδο.
4.Ε: Ποια είναι τα ανταγωνιστικά πλεονεκτήματα της εταιρείας σας;
Α: Η εταιρεία μας προσφέρει πολλά βασικά πλεονεκτήματα. Διαθέτουμε ένα μεγάλο και καλά διαχειριζόμενο απόθεμα, το οποίο μας επιτρέπει να παρέχουμε σταθερή προμήθεια για τις μελλοντικές σας παραγγελίες. Προσφέρουμε επίσης ένα υψηλό επίπεδο ευελιξίας στις υπηρεσίες μας. Μπορούμε να προσαρμόσουμε τις λύσεις μας με βάση τις συγκεκριμένες σας ανάγκες, διασφαλίζοντας ότι θα λάβετε τα προϊόντα και τις υπηρεσίες που είναι κατάλληλες για εσάς.
5.Ε: Είναι δυνατόν να ζητήσω δείγματα και να λάβω μια ανάλυση τιμών;
Α: Ναι, μπορείτε να ζητήσετε δείγματα. Τα δείγματα τιμολογούνται σύμφωνα με τις κανονικές μας τιμές χύμα και θα πρέπει να καλύψετε το κόστος αποστολής. Μόλις ζητήσετε τα δείγματα, θα σας στείλουμε μια λεπτομερή ανάλυση τιμών, ώστε να γνωρίζετε ακριβώς τι πληρώνετε.
