| Πρότυπο |
48V / 2000W ΑΥΤΟΣ |

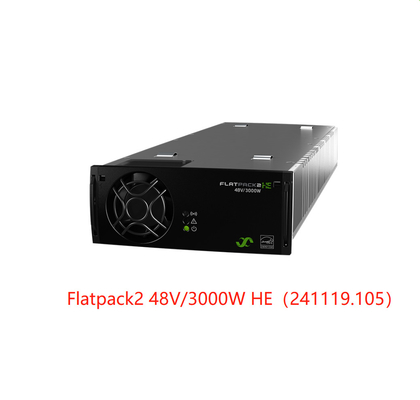

48V / 3000W ΑΥΤΟΣ |
| Αριθμός μερών |
241115,105 |
241119,105 |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση (ονομαστική) |
185 - 275 VAC/185 - 275 VDC |
176 - 277 VAC |
| Τάση (σειρά) |
85 - 300 VAC/85 - 275 VDC |
85 - 305 VAC |
| Συχνότητα |
45 - 66 Hz, 15-18.5 Hz1 Hz)/0 |
45 - 66 Hz |
| Τρέχουσα (μέγιστο) @ ονομαστική εισαγωγή, πλήρες φορτίο |
11.6 ΟΠΛΑ |
19.2 ΟΠΛΑ |
|
Προστασία
|
Η θρυαλλίδα Varistor και των δύο γραμμών για την παροδική προστασία αποσυνδέει επάνω από 300 VAC/DC |
Θρυαλλίδα Varistor και των δύο γραμμών για την παροδική προστασία
Αποσυνδέστε επάνω από 305 VAC
|
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
| Τάση (προεπιλογή) |
53.5 VDC |
| Τάση (διευθετήσιμη σειρά) |
43.5 - 57.6 VDC |
43.2 - 582) VDC |
| Δύναμη (μέγιστο) |
2000 W |
3000 W |
| Δύναμη @ 85 VAC |
850 W |
1380 W |
| Τρέχουσα (μέγιστο) @ ονομαστική εισαγωγή, πλήρες φορτίο |
41.7 Α |
62.5 Α |
| Κυματισμός, εύρος ζώνης 30MHz |
< 100="" mV="">PP |
< 150="" mV="">PP |
| Psophometric θόρυβος |
< 2="" mV="">RMS |
< 2="" mV="">RMS |
| Στατικός κανονισμός τάσης |
±0.5% για 10 - φορτίο 100% |
| Δυναμικός κανονισμός τάσης |
±5.0% για την παραλλαγή φορτίων 10-90% ή 90-10%, χρόνος κανονισμού < 50ms="">
|
| Προστασία |
Θρυαλλίδα, απόδειξη βραχυκυκλώματος, υψηλής θερμοκρασίας προστασία, καυτός βυσματωτός τρέχων περιορισμός εισροής |
| ΑΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ |
| Ονομαστική εισαγωγή αποδοτικότητας @ |
96% |
|
Απομόνωση
|
4.0 kVDC - που εισάγεται στην παραγωγή, kVDC 2,5 - που εισάγεται στη γη, 710 VDC - παραγωγή στη γη |
5.0 kVDC - που εισάγεται στην παραγωγή, kVDC 2,5 - που εισάγεται στη γη, 710 VDC - παραγωγή στη γη |
| Συναγερμοί: Κόκκινων οδηγήσεων “” |
Το κλείσιμο χαμηλής κεντρικών αγωγών θερμοκρασίας κλεισίματος, υψηλής και χαμηλής, αποτυχία διορθωτών, Overvoltage κλείσιμο στην παραγωγή, αποτυχία ανεμιστήρων, συναγερμός χαμηλής τάσης, ΜΠΟΡΕΙ να μεταφέρει την αποτυχία |
| Προειδοποιήσεις: Κίτρινων οδηγήσεων “” |
Διορθωτής στον τρόπο ισχύος derate, μακρινό τρέχον όριο μπαταριών που ενεργοποιείται, τάση εισαγωγής από τη σειρά, που λάμπει overvoltage |
| Κανονικός (ενότητα που τρέχει): Πράσινων οδηγήσεων “” |
| MTBF (Telcordia SR-332 ζήτημα Ι μέθοδος ΙΙΙ (α)) |
>350 000 (@ Tambient: 25 °C) |
>300 000 (@ Tambient: 25 °C) |
| Λειτουργούσα θερμοκρασία |
-40 σε +75°C (- 40 σε +167°F) 4), υγρασία 5 - 95% RH non-condensing |
| De-εκτίμηση θερμοκρασίας |
>55°C (131°F), 1200W @ 75°C (167°F) |
>55°C3) (131°F), 2100W @ 75°C (167°F) 4) |
| Θερμοκρασία αποθήκευσης |
-40 σε +85°C (- 40 σε +185°F), υγρασία 0 - 99% RH non-condensing |
| Βάρος διαστάσεων [WxHxD]/ |
109 X 41,5 X 327mm (4,25 X 1,69 X 13»)/1,95 κλ (4,3 λίβρες) |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΟΥ |
| Ηλεκτρική ασφάλεια |
EN 62368-1:2020+A11: 2020, IEC 623681:2018, IEC 60950-1:2005+A2: 2013 UL 623681:2019, CSA C22.2 no.62368-1: 2019 |
| EMC |
Το EN 6100061:2019, 62:2019, 6-3:2007+A1: 2011+A2: 2012+AC: 2012, 64:2019, ΤΟ EN 6100032:2019, ETSI EN 300 386 V.2.2.0: 2020, ΠΥΡΉΝΑΣ ΡΑΜΦΩΝ GR1089 Telcordia |
| Ναυτικό |
Dnvgl-CG-0339 |
- |
|
Περιβάλλον
|
ETSI EN 300 019: (κατηγορία 2,3) ΕΕ 2-1 (κατηγορία 1,2) & 2-2 2015/863 (RoHS) & 2012/19/EU (WEEE)
Κανονικοί λειτουργούντες όροι σύμφωνα με την πρόταση 4,2 IEC 6204053:2016. Άλλοι λειτουργούντες όροι σύμφωνα με την πρόταση 4,3 IEC 6204053:2016, πρέπει να ενθαρρυνθούν
|
|
1) δύναμης, μέγιστο 1000W @ 230Vac 16 2/3 Hz
2) 57.6V για την αναθεώρηση ≤ 5 HW
|
3) 3kW: από την αναθεώρηση 6 HW: κλείσιμο σε 95°C με την de-εκτίμηση σε ~1000W |
