| Σχήμα |
220 / 2000 ΕΙΣ ΤΟΥ |

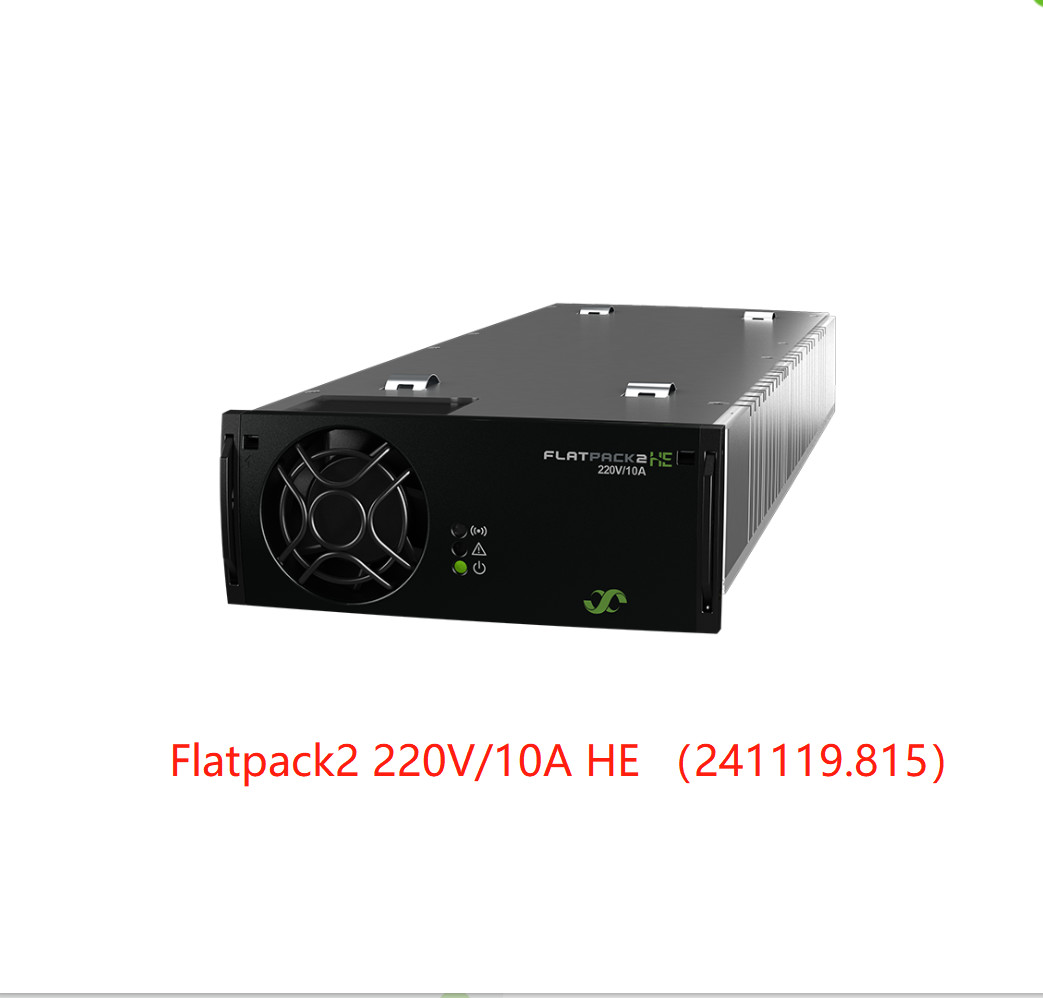

220 / 10A HE |
| Αριθμός τμήματος |
241115.815 |
241119.815 |
| Πληροφορίες εισόδου |
| Πεδίο τάσης |
85 - 300 V AC/DC |
85 - 305 V AC |
| Περιοχή τάσης (ονομαστική) |
185 - 275 V AC/DC |
176 - 305 V AC |
| Συχνότητα |
0 - 66 Hz |
45 - 66 Hz |
| Μέγιστο ρεύμα |
11.9 Ένα RMS |
17 ARMS |
| Παράγοντας ισχύος |
0.99 (@ 50-100% φορτίο) |
0.99 (@ 50-100% φορτίο) |
| ΤHD (@ 230 VAC) |
< 5 % (@ πλήρης φόρτισης) |
< 4% (@ πλήρες φορτίο) |
| Προστασία |
Βαριστόρ για προστασία μεταβατικών ρευστών, ασφάλειες και στις δύο γραμμές, διακοπή λειτουργίας άνω των 300/ 305 V |
| Πληροφορίες για την έκδοση |
| Προεπιλεγμένη τάση |
245.3 VDC |
| Πεδίο τάσης |
178.51) - 297 VDC |
1981)- 280 VD 2)
Γ
|
| # Υποστηρίζεται κύτταρο Pb (1.8 - 2.4 V DC/ κύτταρο) |
108 - 122 |
108-110 (120 3)) |
| # Υποστηρίζεται πυρήνας NiCad (1,05 - 1,65 V DC/ πυρήνα) |
170 - 180 |
- |
| Μέγιστη ισχύς, ονομαστική είσοδος |
2000 W |
2800 W |
| Μέγιστη ισχύς, είσοδος 85V |
850 W |
1304 W |
| Μέγιστο ρεύμα, @220V DC |
9.16 Α |
10 Α 4) |
| Χρόνος αναμονής, προεπιλεγμένη τάση και φορτίο 1500 W |
20 ms, VOUT > 178 VDC |
20 ms, VOUT > 210 VDC |
| Κύκλος και θόρυβος, εύρος ζώνης 30 MHz |
< 1000 mV PP |
| Τρέχουσα κατανομή |
± 5% του μέγιστου ρεύματος από 10 έως 100% φορτίου |
| Ρυθμισμός στατικής τάσης |
±0,5% από 10% έως 100% φορτίου και ονομαστικής εισροής |
| Δυναμική ρύθμιση τάσης |
± 5,0% για διακύμανση φορτίου 10-90% ή 90-10%, χρόνος ρύθμισης < 50 ms |
| Προστασία |
Κλείσιμο από υπερπίεση, προστασία από βραχυκύκλωμα, υψηλή θερμοκρασία, περιορισμός ρεύματος εισόδου θερμής σύνδεσης, διόδια ORing |
| Άλλες προδιαγραφές |
| Αποτελεσματικότητα |
> 95% |
> 95,5% |
| Απομόνωση |
3.0 kVAC ∙ εισροή προς έξοδο, 1.5 kV AC ∙ εισροή προς γη, 1.5 kV DC ∙ έξοδο προς γη 3 kVAC ∙ CAN προς εισροή, 3 kV AC ∙ CAN προς έξοδο, 500 V AC ∙ CAN προς γη |
| Προειδοποιήσεις (κόκκινο LED) |
Κλείσιμο χαμηλής τάσης, Κλείσιμο υψηλής και χαμηλής θερμοκρασίας, Αποτυχία διορθωτή, Κλείσιμο υπερφυσικής τάσης στην έξοδο, Αποτυχία ανεμιστήρα, Ασφάλεια χαμηλής τάσης, Αποτυχία λεωφορείου CAN |
| Προειδοποιήσεις (κίτρινο LED) |
Διορθωτής σε λειτουργία μείωσης ισχύος, Ενεργοποιημένο το όριο ρεύματος της τηλεχειριζόμενης μπαταρίας, Η τάση εισόδου είναι εκτός εμβέλειας, αναβοσβήνει σε υπερφόρτωση |
| Κανονικό (πράσινο LED) |
Εισαγωγή και έξοδος εντάξει |
| MTBF (Μέθοδος TELCORDIA SR-332 έκδοση I III (α)) |
> 391 000h (@T AMBIENT= 25°C) |
> 400 000h (@T AMBIENT= 25°C) |
| Θερμοκρασία λειτουργίας (5 - 95% RH χωρίς κλιματισμό) |
-40 έως +75°C [ -40 έως +167°F]
+55°C / 1350W @ +75°C
|
-40 έως +75°C [ -40 έως +167°F]
+50°C / 1750 W @ +75°C
|
| Θέρμανση αποθήκευσης |
-40 έως +85°C (-40 έως +185°F), υγρασία 0 - 99% RH μη συμπυκνωτική |
| Μέγεθος [WxHxD] / βάρος |
109 x 41,5 x 327mm (WxHxD) [4,25 x 1,69 x 13 ′′] / 1,950 kg [4,3 lbs] |
| ΣΤΑΡΤΑΡΤΕΣ ΣΥΝΤΑΡΤΑΣ |
| Ηλεκτρική ασφάλεια |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| ΕΜΚ |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Κεντρικές αρμονικές |
EN 61000 -3-2 |
| Περιβάλλον |
ETSI EN 300 019: 2-1 (Τάξη 1.2), 2-2 (Τάξη 2.3) & 2-3 (Τάξη 3.2)
Ετικέτες:
2011/ 65/ ΕΕ (RoHS) και 2008/ 98/ ΕΚ (ΑΗΗΕ)
|
|
Συμμόρφωση των ναυτικών
(ΕΜΚ κλάσης Β με φίλτρο εναλλασσόμενου ρεύματος)
|
Κανόνες DnV για την ταξινόμηση πλοίων, ταχύτατων και ελαφρών σκαφών και DnV Offshore
