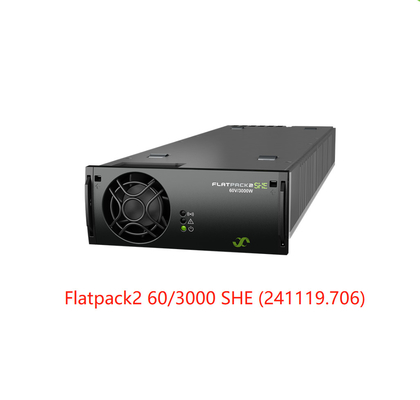

Ευθυγραμμιστές Eltek Flatpack2 60/3000 SHE 60Vdc 3000W 97.85 μονάδα υψηλής απόδοσης (Μέρος Νο.241119.706)
Flatpack2 60/3000 SHE
Το Flatpack2 60/3000 Super HE συμβάλλει στον καθορισμό του νέου βιομηχανικού προτύπου για την απόδοση στην αγορά DC power.
Ευθυγραμμιστής Super High Efficiency (SHE) για εφαρμογές Telecom
Το Flatpack2 60/3000 Super HE συμβάλλει στον καθορισμό του νέου βιομηχανικού προτύπου για την απόδοση στην αγορά DC power.
Με απόδοση έως και 97,8%, το Super HE είναι ένας ευθυγραμμιστής premium, ιδιαίτερα κατάλληλος για αγορές και εφαρμογές όπου η ενέργεια είναι δαπανηρή. Σε εφαρμογές συνδεδεμένες στο δίκτυο, ο χρόνος απόσβεσης μειώνεται στα 2 χρόνια σε σύγκριση με τους τυπικούς ευθυγραμμιστές HE και σε υβριδικές εφαρμογές ακόμη πιο γρήγορα.
Το Flatpack2 60/3000 Super HE είναι πλήρως συμβατό με συστήματα Flatpack2 και Flatpack2 HE.
Βασικά χαρακτηριστικά
- Super High Efficiency – έως 97,8%
- Υψηλή πυκνότητα ισχύος – 33 w/in3
- Συμβατό με υπάρχοντα συστήματα
- Παγκόσμια συμμόρφωση
- Πατενταρισμένη τεχνολογία
- Hot pluggable
Παράμετροι :
| Flatpack2 60/3000 SHE |
| Μοντέλο |
60/3000 SHE |
| Αριθμός εξαρτήματος |
241119.706 |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση (ονομαστικό εύρος) |
206 - 264 VAC |
| Τάση (εύρος λειτουργίας) |
85 - 264 VAC |
| Συχνότητα |
45 - 66 Hz |
| Μέγιστο ρεύμα |
16 ARMS |
| Προστασία |
Ασφάλεια σε Live, varistor για προστασία από παροδικά φαινόμενα, τερματισμός λειτουργίας όταν η VIN είναι εκτός εύρους |
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
| Τάση (προεπιλογή) |
67 VDC |
| Τάση (ρυθμιζόμενο εύρος) |
54 - 72 VDC |
| Μέγιστη ισχύς, ονομαστική είσοδος |
3000 W |
| Μέγιστη ισχύς, μειωμένη @VIN = 85 VAC |
1000 W |
| Μέγιστο ρεύμα, @VOUT = 60 VDC |
50 A |
| Κοινή χρήση ρεύματος |
±5.0% του μέγιστου ρεύματος |
| Σταθερή ρύθμιση τάσης (10-100% φορτίο) |
±0.5% |
| Δυναμική ρύθμιση τάσης |
±5.0% για μεταβολή φορτίου 10-90% ή 90-10%, χρόνος ρύθμισης < 50ms |
| Χρόνος διατήρησης (φορτίο 3000W) |
>10ms; τάση εξόδου > 52.5 VDC |
| Κυμάτωση |
< 150 mVPP , εύρος ζώνης 30 MHz |
|
Προστασία
|
Τερματισμός υπέρτασης, προστασία από βραχυκύκλωμα, υψηλή θερμοκρασία, περιορισμός ρεύματος εισόρμησης hot plug-in, ασφάλεια |
| ΑΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ |
| Μέγιστη απόδοση |
97.8 % |
|
Μόνωση
|
3.0 kVAC – είσοδος προς έξοδο
1.5 kVAC – είσοδος προς προστατευτική γείωση
0.6 kVDC – έξοδος προς προστατευτική γείωση
|
|
Συναγερμοί (Κόκκινο LED)
|
Τερματισμός λειτουργίας χαμηλού δικτύου, τερματισμός λειτουργίας υψηλής και χαμηλής θερμοκρασίας, βλάβη ευθυγραμμιστή, τερματισμός υπέρτασης στην έξοδο, βλάβη ανεμιστήρα (ενεργοποιείται σε συνδυασμό με υψηλή εσωτερική θερμοκρασία), συναγερμός χαμηλής τάσης, βλάβη CAN bus |
| Προειδοποιήσεις (Κίτρινο LED) |
Ευθυγραμμιστής σε λειτουργία μείωσης ισχύος, ενεργοποιημένο απομακρυσμένο όριο ρεύματος, τάση εισόδου εκτός εύρους, αναβοσβήνει σε υπέρταση |
| Κανονικό (Πράσινο LED) |
Είσοδος και έξοδος ok |
| Θερμοκρασία λειτουργίας (5 - 95% RH μη συμπυκνωμένο) |
-40 - 75°C [-40 - 167°F ] |
| Μέγιστη ισχύς εξόδου μειώνεται πάνω από τη θερμοκρασία / σε |
3000W @ 45°C / 1800 W @ 75°C1) |
|
MTBF (Μέθοδος Telcordia SR-332 Iss.3 II Case
L1)
|
> 1 500 000 ώρες |
| Διαστάσεις[ΠxΥxΒ] / Βάρος |
109 x 41.0 x 327mm [4.25 x 1.61 x 13”] / 2.050 kg [4.5lbs] |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΑΣΜΟΥ |
| Ηλεκτρική ασφάλεια |
IEC 62368-1, EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 |
|
EMC
|
EN 61000-6-1:2016, -6-2:2016, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011
EN 300 386:v2.1.1, FCC CFR 47 Μέρος 15:2013
|
|
Περιβάλλον
|
ETSI EN 300 019: 2-1 (Class 1.2) & 2-2 (Class 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Κανονικές συνθήκες λειτουργίας σύμφωνα με το IEC 62040-5-3:2016 ρήτρα 4.2. Άλλες συνθήκες λειτουργίας σύμφωνα με το IEC 62040-5-3:2016 ρήτρα 4.3, πρέπει να συμβουλεύονται
|
| 1) Όταν η τάση του δικτύου εισόδου είναι κάτω από 210 VRMS η μείωση θερμοκρασίας θα ξεκινήσει στους 40 °C και 1500 W θα είναι διαθέσιμα στους 75 °C |
