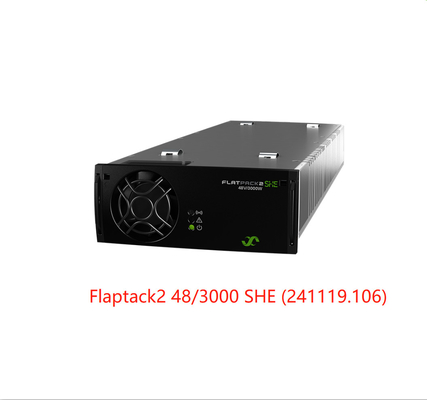

Eltek DC rectifeirs Flatpack2 48/3000 SHE 48Vdc 3000W module (Μέρος No.:241119.106)
Flatpack2 48/3000 SHE
Το Flatpack2 48/3000 Super HE συμβάλλει στον καθορισμό του νέου βιομηχανικού προτύπου για την απόδοση στην αγορά DC power. Με απόδοση 97,8%, το Super HE είναι ένας πρεμιούμ ανορθωτής ιδιαίτερα κατάλληλος για αγορές και εφαρμογές όπου η ενέργεια είναι δαπανηρή. Σε εφαρμογές συνδεδεμένες στο δίκτυο, ο χρόνος απόσβεσης είναι έως και 2 χρόνια σε σύγκριση με τους τυπικούς ανορθωτές HE και σε υβριδικές εφαρμογές ακόμη πιο γρήγορα.
Ανορθωτής Super High Efficiency (SHE) για Εφαρμογές Τηλεπικοινωνιών
Το Flatpack2 3000/48 Super HE είναι πλήρως συμβατό με τα συστήματα Flatpack2 και Flatpack2 HE και μπορεί να αντικαταστήσει οποιαδήποτε μονάδα Flatpack2 3kW.
Βασικά χαρακτηριστικά
- Εξαιρετικά υψηλή απόδοση - 97,8%
- Υψηλή πυκνότητα ισχύος - 33 W/inch3
- Συμβατό με υπάρχοντα συστήματα
- Παγκόσμια συμμόρφωση
- Πατενταρισμένη τεχνολογία
- Hot pluggable
Παράμετροι :
|
| Μοντέλο |
48/2000 SHE |
48/3000 SHE |
| Αριθμός εξαρτήματος |
241115.106 |
241119.106 |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση (ονομαστικό εύρος) |
185 - 264 VAC |
206 - 264 VAC |
| Τάση (εύρος λειτουργίας) |
85 - 264 VAC |
| Συχνότητα |
45 - 66 Hz |
| Μέγιστο ρεύμα |
11.6 ARMS |
16 ARMS |
| Προστασία |
Ασφάλεια σε Live, varistor για προστασία από μεταβατικά φαινόμενα, τερματισμός λειτουργίας όταν η VIN είναι εκτός εύρους |
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
| Τάση (προεπιλογή) |
53.5 VDC |
| Τάση (ρυθμιζόμενο εύρος) |
43.21) - 57.6 VDC |
| Μέγιστη ισχύς, ονομαστική είσοδος |
2000 W |
3000 W |
| Μέγιστη ισχύς, υποβαθμισμένη @VIN = 85 VAC |
850 W |
1000 W |
| Μέγιστο ρεύμα, @VOUT = 48 VDC |
41.7 A |
62.5 A |
| Διαμοιρασμός ρεύματος |
±5.0% του μέγιστου ρεύματος |
| Σταθερή ρύθμιση τάσης (10-100% φορτίο) |
±0.5% |
| Δυναμική ρύθμιση τάσης |
±5.0% για μεταβολή φορτίου 10-90% ή 90-10%, χρόνος ρύθμισης< 50ms |
| Χρόνος διατήρησης, @100% φορτίο |
>10ms; τάση εξόδου > 42 VDC |
| Ripple |
<150 mVPP , εύρος ζώνης 30 MHz |
|
Προστασία
|
Τερματισμός λειτουργίας υπέρτασης, προστασία από βραχυκύκλωμα, υψηλή θερμοκρασία, περιορισμός ρεύματος εισόρμησης hot plug-in, ασφάλεια |
| ΑΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ |
| Μέγιστη απόδοση |
97.8 % |
|
Μόνωση
|
3.0 kVAC – είσοδος προς έξοδο
1.5 kVAC – είσοδος προς προστατευτική γείωση
0.5 kVDC – έξοδος προς προστατευτική γείωση
|
|
Συναγερμοί (Κόκκινο LED)
|
Τερματισμός λειτουργίας χαμηλού δικτύου, τερματισμός λειτουργίας υψηλής και χαμηλής θερμοκρασίας, βλάβη ανορθωτή, τερματισμός λειτουργίας υπέρτασης στην έξοδο, βλάβη ανεμιστήρα, συναγερμός χαμηλής τάσης, βλάβη CAN bus |
|
Προειδοποιήσεις (Κίτρινο LED)
|
Ανορθωτής σε λειτουργία υποβάθμισης ισχύος, ενεργοποίηση απομακρυσμένου ορίου ρεύματος, τάση εισόδου εκτός εύρους, αναβοσβήνει σε υπέρταση |
| Κανονικό (Πράσινο LED) |
Είσοδος και έξοδος ok |
| MTBF (Μέθοδος Telcordia SR-332 Iss.3 II Case L1) |
1 900 000 ώρες |
| Υψόμετρο |
Έως 4000m |
| Θερμοκρασία λειτουργίας (5 - 95% RH μη συμπυκνωμένο) |
-40 - 75°C [-40 - 167°F ] |
| Μέγιστη υποβάθμιση ισχύος εξόδου πάνω από τη θερμοκρασία / σε |
45°C [+113°F] / 1350 W |
45°C [+113°F] / 1800 W 2) |
| Θερμοκρασία αποθήκευσης |
-40 to +85°C (-40 to +185°F), υγρασία 0 - 99% RH μη συμπυκνωμένη |
| Διαστάσεις[ΠxΥxΒ] / Βάρος |
109 x 41.0 x 327mm [4.25 x 1.61 x 13”] / 2.050 kg [4.5lbs] |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΑΣΜΟΥ |
| Ηλεκτρική ασφάλεια |
EN 62368-1:2020+A11:2020, IEC 62368-1:2018, UL 62368-1:2019 |
|
EMC
|
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019
ETSI EN 300 386 V.2.2.0:2020, FCC CFR 47 Part 15:2020
|
|
Περιβάλλον
|
ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Parts of Class 3.23)) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Κανονικές συνθήκες λειτουργίας σύμφωνα με το IEC 62040-5-3:2016 ρήτρα 4.2. Άλλες συνθήκες λειτουργίας σύμφωνα με το IEC 62040-5-3:2016 ρήτρα 4.3, πρέπει να συμβουλεύεστε
|
|
1) Λειτουργία αναμονής / δοκιμής (VOUT < 48VDC) περιορισμένη για VIN > 230 VAC
2) Όταν η τάση του δικτύου εισόδου είναι κάτω από 210 VRMS η υποβάθμιση θερμοκρασίας θα ξεκινήσει στους 40 °C και 1500 W θα είναι διαθέσιμα στους 75 °C
3) Δοκιμασμένο σύμφωνα με τη θερμοκρασία, την RH και τη δόνηση
|
