| Πρότυπο |
12V / 120W |

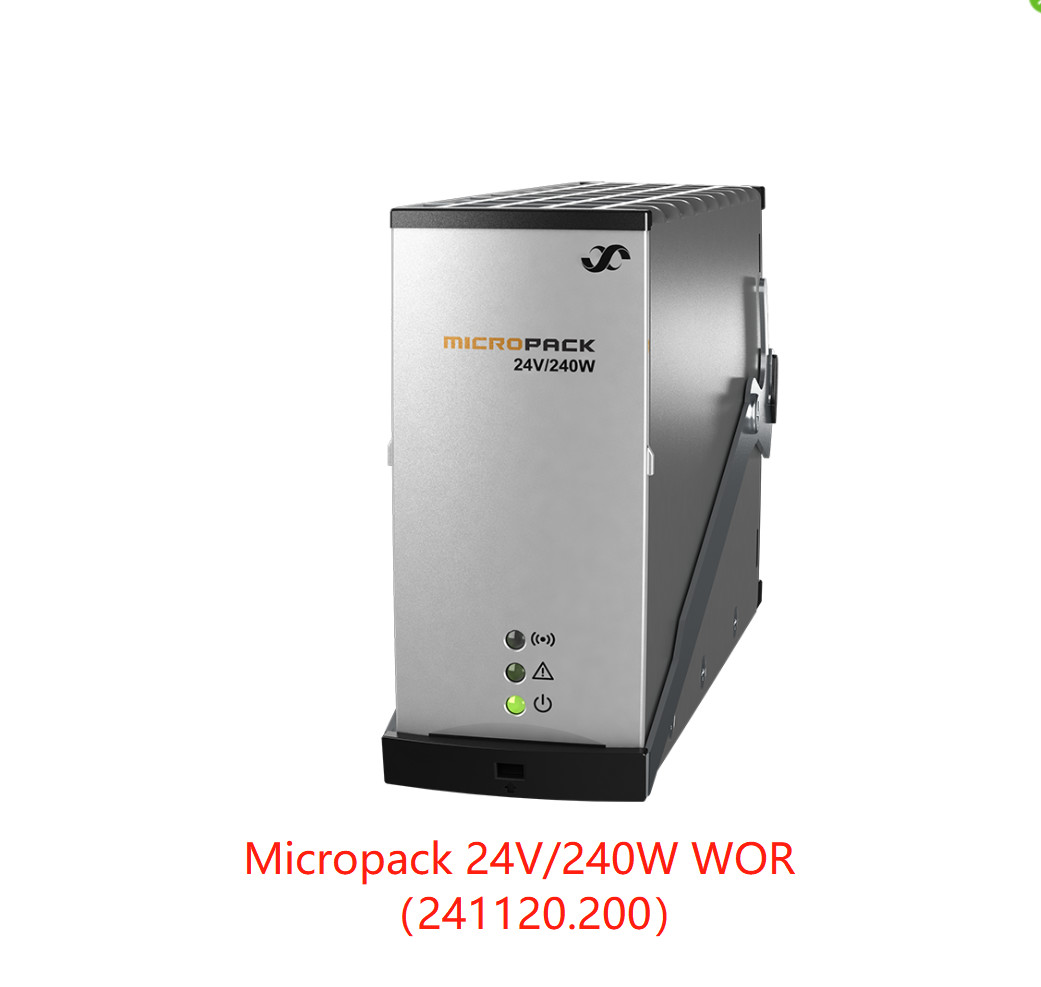

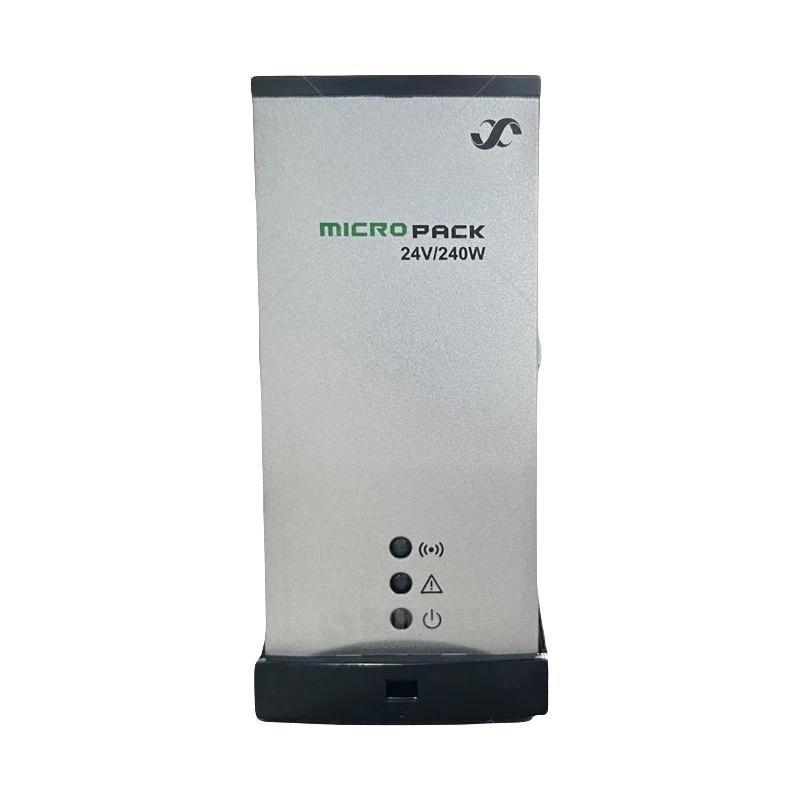

24V / 240W |
48V / 250W |
| Αριθμός μερών |
241120,300 |
241120,200 |
241120,100 |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
|
|
|
| Σειρά τάσης |
85 - ΣΥΝΕΧΈΣ ΡΕΎΜΑ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ 300 Β 1) |
| Σειρά τάσης (ονομαστική) |
130 - ΣΥΝΕΧΈΣ ΡΕΎΜΑ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ 275 Β |
185 - ΣΥΝΕΧΈΣ ΡΕΎΜΑ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ 275 Β 1) |
| Συχνότητα |
0 - 66 Hz 1) |
| Μέγιστο ρεύμα, 230V που εισάγεται/συνολικά (ώθηση) |
0,6 Α Α/2,0 |
1.2 Α Α/2,0 |
1.2 Α Α/1,9 |
| Μέγιστο ρεύμα γήινης διαρροής |
2.0 μΑ (@ εναλλασσόμενο ρεύμα 50Hz 250V) |
| Παράγοντας δύναμης |
0,97 (@ φορτίο 70 - 100%) |
0,98 (@ φορτίο 55 - 100%) |
0,98 (@ φορτίο 50 - 100%) |
| THD (@ 230 VAC) |
< 5="">
| < 5="">
| < 5="">
|
| Προστασία |
Varistor για την παροδική προστασία, θρυαλλίδα και στις δύο γραμμές (2x 2,0 Α), κλείσιμο επάνω από το συνεχές ρεύμα εναλλασσόμενου ρεύματος 300 Β |
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
|
|
|
| Τάση προεπιλογής |
13.6 ΣΥΝΕΧΈΣ ΡΕΎΜΑ Β |
27.2 VDC |
53.5 VDC |
| Σειρά τάσης |
10.7 - 18.0 ΣΥΝΕΧΈΣ ΡΕΎΜΑ Β |
21.5 - 36 VDC |
43.5 - 57.6 ΣΥΝΕΧΈΣ ΡΕΎΜΑ Β |
| Σειρά τάσης χωρίς ελεγκτή |
10.7 - 15.0 ΣΥΝΕΧΈΣ ΡΕΎΜΑ Β |
21.5 - 30 VDC |
43.5 - 57.6 ΣΥΝΕΧΈΣ ΡΕΎΜΑ Β |
| # Κύτταρο PB που υποστηρίζεται (ΣΥΝΕΧΈΣ κύτταρο 1,8 - 2,4 Β) |
6 - 7 |
12 - 15 |
24 |
| # Κύτταρο NiCad που υποστηρίζεται (ΣΥΝΕΧΈΣ κύτταρο 1,05 - 1,65 Β) |
10 - 11 2) |
20 - 222) |
- |
| Ανώτατη δύναμη, ονομαστική/ώθηση της δεκαετίας του '60 |
W 120 W/160 |
W 240 W/315 |
250 W/- |
| Ανώτατο ρεύμα, συνεχές ρεύμα @12/24/48V/ώθηση/QT 3) |
10 Α/55 Α Α/15 |
10 Α/55 Α Α/15 |
5 Α // - |
| Τρέχουσα διανομή |
±5% του μέγιστου ρεύματος από 10 στο φορτίο 100% |
| Στατικός κανονισμός ± τάσης |
0,5% από 10% στο φορτίο 100% και την ονομαστική εισαγωγή |
| Δυναμικός κανονισμός τάσης |
± 5% < 10ms="">
|
| Κρατήστε ψηλά το χρόνο, προκαθορίστε την τάση και πλήρης ισχύ |
20 ΚΑ, Β > ΈΞΩ 10,7 VDC |
κα 20, VOUT > 21,5 VDC |
κα 20, VOUT > 43 VDC |
| Rippel και θόρυβος, 30 MHZ b.w. /psophometric |
< 200="" mV="" PP="">
| < 200="" mV="" PP="">
| < 150="" mV="" PP="">
|
| Προστασία |
Overvoltage κλείσιμο, απόδειξη βραχυκυκλώματος, υψηλής θερμοκρασίας, καυτό βυσματωτό ρεύμα εισροής που περιορίζει, θρυαλλίδα |
| ΑΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ |
|
|
|
| Ονομαστική εισόδου-εξόδου, μέγιστη σειρά αποδοτικότητας @ |
89.5%/>88%, φορτίο 50-100% |
93.0%/>92%, φορτίο 50-100% |
93.6%/>93%, φορτίο 50-100% |
| Απομόνωση |
3.0 kVAC – εισαγωγή και παραγωγή, 1,5 kV εναλλασσόμενο ρεύμα – εισαγμένη γη, 0,5 kV ΣΥΝΕΧΉ – γη παραγωγής |
| Συναγερμοί: Κόκκινων οδηγήσεων “επάνω |
Το κλείσιμο χαμηλής κεντρικών αγωγών θερμοκρασίας κλεισίματος, υψηλής και χαμηλής, αποτυχία διορθωτών, Overvoltage κλείσιμο στην παραγωγή, αποτυχία ανεμιστήρων, συναγερμός χαμηλής τάσης, ΜΠΟΡΕΙ να μεταφέρει την αποτυχία |
| Προειδοποιήσεις: Κίτρινων οδηγήσεων “” |
Διορθωτής στον τρόπο ισχύος derate, μακρινό τρέχον όριο μπαταριών που ενεργοποιείται, τάση εισαγωγής από τη σειρά, που λάμπει overvoltage |
| Κανονικός (ενότητα που τρέχει): Πράσινων οδηγήσεων “” |
|
| Παραγωγή συναγερμών (που απομονώνεται) |
ΑΡΙΘ. (τερματικό +positive), COM (- αρνητικό τερματικό). 60 Β/100 μΑ ανώτατα |
| MTBF (Telcordia SR-332 ζήτημα Ι μέθοδος ΙΙΙ (α)) |
>480 000h (@T AMBIENT= 25°C) |
>480 000h (@T AMBIENT= 25°C) |
>500 000h (@T AMBIENT= 25°C) |
| Λειτουργούσα θερμοκρασία (5 - 95% RH μη -μη-cond.) De-ποσοστά δύναμης παραγωγής επάνω από temp/ |
-40 σε +70°C [-40 — +158°F]
+55°C/50W @ +70°C
|
-40 σε +60°C [- 40 σε +142°F]
+45°C/80W @ +60°C
|
-40 σε +75°C [-40 σε +167°F]
+55°C/140W @ +75°C
|
| Θερμοκρασία αποθήκευσης |
-40 σε +85°C (- 40 σε +185°F), υγρασία 0 - 99% RH non-condensing |
| Βάρος διαστάσεων [WxHxD]/ |
39.0 X 88,5 X 149mm [1,54 X 3,48 X 5,87»]/0,5 κλ [1,1 λίβρες] |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΟΥ |
|
| Ηλεκτρική ασφάλεια |
UL 60950 -1, ΤΟ EN 60950 -1, CSA 22,2 |
| EMC |
ETSI EN 300 386 V.1.3.2
Το EN 61000-6-1/-2/-3/-4/-5 4)
|
| Αρμονικές κεντρικών αγωγών |
Το EN 61000 -3-2 |
| Περιβάλλον |
ETSI EN 300 019: 2 -1 (κατηγορία 1,2), 2-2 (κατηγορία 2,3) & 2-3 (κατηγορία 3,2)
ΤΟ EN 300 132-2 ETSI
2002/ 95/ΕΚ (RoHS) & 2002/96/ΕΚ (WEEE)
|
|
Θαλάσσια συμμόρφωση
(Κατηγορία Ψ EMC με το φίλτρο εναλλασσόμενου ρεύματος)
|
Κανόνες DnV για την ταξινόμηση των σκαφών, της υψηλής ταχύτητας & της ελαφριάς τέχνης και των παράκτιων προτύπων DnV |
|
1) ΣΥΝΕΧΗΣ υποστήριξη για 241120,200 με αρχικό FW 404088,009 (από την αναθεώρηση 1,2 HW) και 241120,100 από την αναθεώρηση 2 HW
2) 11/22 κυττάρων με την ανώτατη τάση 1,636 ώθησης ΣΥΝΕΧΈΣ κύτταρο Β
3) Η λειτουργία γρήγορος-ταξιδιού, εάν Β = ΈΞΩ 5 VDC ένας τρέχων σφυγμός κας 35 παράγεται για να βοηθήσει να σκοντάψει τη θρυαλλίδα MCB στο βραχυκυκλωμένο κλάδο
4) Μόνο 12V και 24V
|
