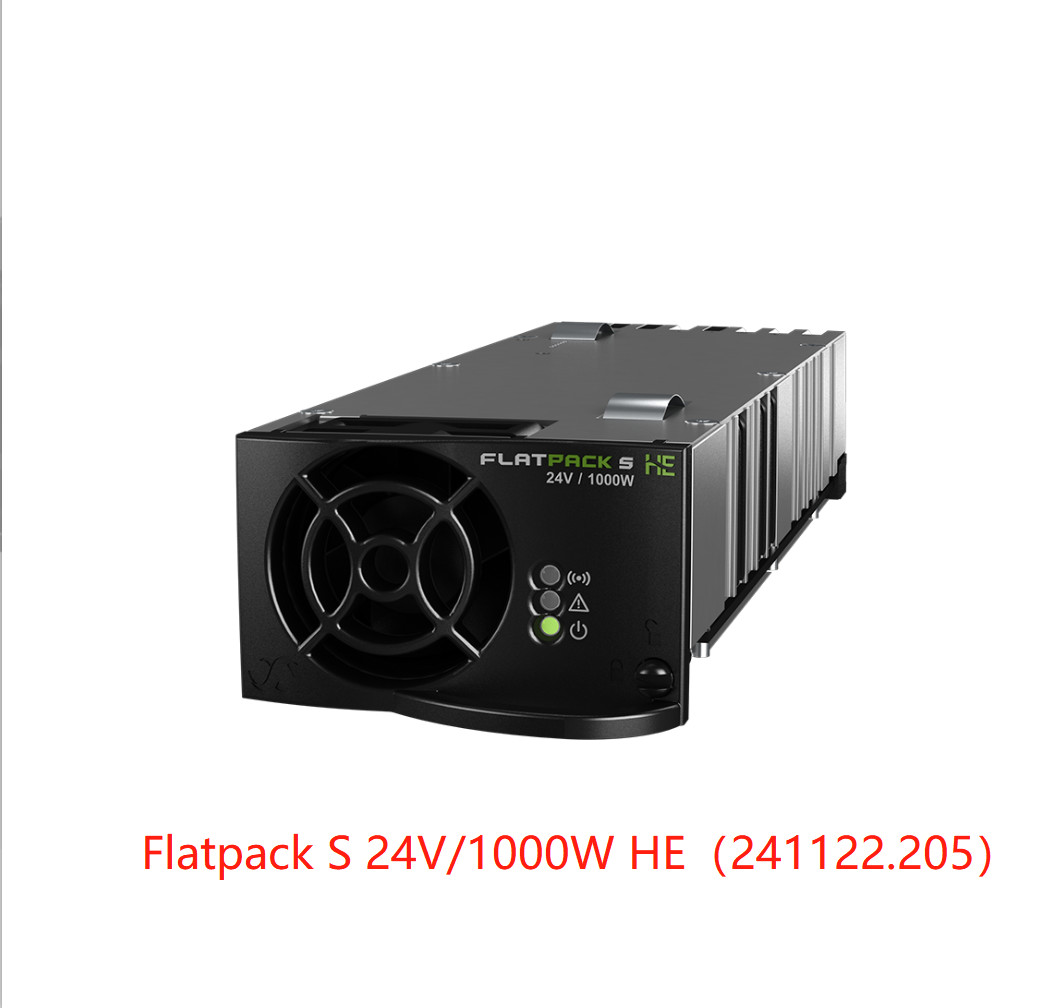

Ενότητα ανορθωτή Eltek FlatpackS 24V 1000W Flatpack2 24/1000HE (κωδικός: 241122.205)
Flatpack S 24V/1000W HE
Οι εφαρμογές σε αυτές τις αγορές απαιτούν σύγχρονα, αξιόπιστα και ασφαλή συστήματα τροφοδοσίας συνεχούς ρεύματος. Το Flatpack S προσφέρει κορυφαία ενεργειακή πυκνότητα στον τομέα του, πολλές λειτουργίες ασφαλείας, ευρύ φάσμα θερμοκρασίας λειτουργίας και εξαιρετική αξιοπιστία στο μικρό του περίβλημα βάθους 217mm.
Συμπαγής και αξιόπιστος ανορθωτής για εφαρμογές σιδηροδρομικών και ενεργειακών δικτύων
Χρησιμοποιούμενοι στην υποδοχή 3U με τον ελεγκτή Smartpack S, οι ανορθωτές Flatpack S καλύπτουν εφαρμογές από 2 έως 8kW χρησιμοποιώντας ελάχιστο χώρο, λιγότερο από 18 λίτρα, και χαμηλή απαγωγή θερμότητας.
Βασικά χαρακτηριστικά
- Μικρό
- Κοντό
- Ενεργειακά πυκνό, 26 W/ίντσα3
- Υψηλή απόδοση
- Προστασία OR-ing στην έξοδο
- Hot pluggable
Παράμετροι :
| |
| Μοντέλο |
Flatpack S 24/1000 HE |
| Κωδικός προϊόντος |
241122.205 |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση (ονομαστικό εύρος) |
185 VAC/DC - 305 VAC / 300VDC |
| Τάση (εύρος λειτουργίας) |
85 VAC/DC - 305 VAC / 300VDC |
| Συχνότητα (ονομαστική / εύρος) |
45 - 66 Hz / DC |
| Μέγιστο ρεύμα |
5.9 ARMS |
| Συντελεστής Ισχύος |
> 0.99 στο 50% φορτίο ή περισσότερο |
| Προστασία |
Ασφάλεια
Απενεργοποίηση πάνω από 305 VAC / 300 VDC
|
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
| Τάση (προεπιλογή) |
26.7 VDC |
| Τάση (ρυθμιζόμενο εύρος) |
21 - 29 VDC |
| Μέγιστη ισχύς, ονομαστική είσοδος |
1000 W |
| Μέγιστη ισχύς, @ 85 VAC/DC |
440 W |
| Μέγιστο ρεύμα |
41.7 A (@VOUT < 24 VDC) |
| Διαμοιρασμός ρεύματος |
±5% του μέγιστου ρεύματος από 10 έως 100% φορτίο |
| Στατική ρύθμιση τάσης (φορτίο 10-100%) |
±0.5% |
| Δυναμική ρύθμιση τάσης |
±5.0% για μεταβολή φορτίου 10-90% ή 90-10%, χρόνος ρύθμισης < 50ms |
| Χρόνος διατήρησης |
>20ms; τάση εξόδου > 21 VDC |
| Κυμάτωση |
< 150 mVPP , εύρος ζώνης 30 MHz |
|
Προστασία
|
Δίοδος αποκλεισμού OR-ing, Προστασία από βραχυκύκλωμα, Προστασία υπέρτασης και Προστασία από υψηλή θερμοκρασία |
| ΑΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ |
| Μέγιστη απόδοση |
92.5 % |
| Απομόνωση |
3.0 kVAC - είσοδος και έξοδος, 1.5 kVAC - γείωση εισόδου, 0.5 kVDC - γείωση εξόδου |
| Συναγερμοί (Κόκκινο LED) |
Χαμηλή τάση δικτύου, Υψηλή και χαμηλή θερμοκρασία, Βλάβη ανορθωτή, Υπέρταση στην έξοδο, Βλάβη ανεμιστήρα, Συναγερμός χαμηλής τάσης, Βλάβη CAN bus |
| Προειδοποιήσεις (Κίτρινο LED) |
Ανορθωτής σε λειτουργία με μειωμένη ισχύ, Ενεργοποιημένο όριο ρεύματος μπαταρίας από απόσταση, Τάση εισόδου εκτός εύρους, αναβοσβήνει σε υπέρταση |
| Κανονική (Πράσινο LED) |
Είσοδος και έξοδος εντάξει |
| Ρελέ πιθανού συναγερμού (κανονικά κλειστό) |
Ανοίγει σε συναγερμούς και διακοπή ρεύματος δικτύου |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Case L1) |
>1 975 044 (@ Tπεριβάλλοντος : 25 °C) |
| Θερμοκρασία λειτουργίας (5 - 95% RH μη συμπυκνωμένη) |
- 40 - 85°C [-40 - 185°F ] |
| Μέγιστη ισχύς εξόδου μειώνεται πάνω από τη θερμοκρασία / έως |
45°C [+113°F] / 400 W |
| Θερμοκρασία αποθήκευσης |
-40 έως +85°C (-40 έως +185°F), υγρασία 0 - 99% RH μη συμπυκνωμένη |
| Διαστάσεις[ΠxΥxΒ] / Βάρος |
72 x 41.5 x 217mm (2.83 x 1.63 x 8.54”) / < 850 g (1.9 lbs) |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΑΣΜΟΥ |
|
Ηλεκτρική ασφάλεια
|
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014 |
|
EMC
|
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS
61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 Part 15:2013
|
| Ναυτιλιακά |
DNVGL-CG-03391), ABS PDA Certificate1) |
|
Περιβάλλον
|
ETSI EN 300 019: 2-1 (Class 1.2) & 2-2 (Class 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Κανονικές συνθήκες λειτουργίας σύμφωνα με το IEC 62040-5-3:2016 παράγραφος 4.2. Άλλες συνθήκες λειτουργίας σύμφωνα με το IEC 62040-5-3:2016 παράγραφος 4.3, πρέπει να κοινοποιούνται
|
| 1) ισχύει μόνο για τον κωδικό προϊόντος 241122.205M |
Διαμορφωμένο σύστημα 24V με μονάδα Flatpack S 24V1000HE ( 241122.205 )
Λύσεις
Για εταιρείες τηλεπικοινωνιών που αναζητούν αξιόπιστες και αποδοτικές λύσεις, προσφέρουμε ένα ολοκληρωμένο πακέτο που περιλαμβάνει επιτόπια έρευνα, επαγγελματική διαμόρφωση σχεδίων βάσει των αιτημάτων του πελάτη, τεχνική υποστήριξη και υπηρεσίες συντήρησης. Η επιτόπια έρευνά μας διεξάγεται με ακρίβεια για τη συλλογή αξιόπιστων δεδομένων. Στη συνέχεια, αναπτύσσουμε προσαρμοσμένα σχέδια που είναι και καινοτόμα και πρακτικά. Η τεχνική μας υποστήριξη είναι προληπτική, προβλέποντας προβλήματα πριν προκύψουν, και οι υπηρεσίες συντήρησής μας έχουν σχεδιαστεί για να ελαχιστοποιούν τον χρόνο διακοπής λειτουργίας. Με μια ομάδα ειδικών και ένα παγκόσμιο δίκτυο αξιόπιστων συνεργατών, είμαστε μια προτιμώμενη επιλογή για εταιρείες τηλεπικοινωνιών.
Συχνές Ερωτήσεις :
1.Ε: Πώς λειτουργεί ο ποιοτικός σας έλεγχος;
Α: Για να διασφαλίσουμε την ποιότητα των προϊόντων, υποβάλλουμε όλα τα είδη σε ενδελεχή έλεγχο πριν από την αποστολή. Αυτό περιλαμβάνει την προσομοίωση διαφόρων σεναρίων χρήσης, τη διεξαγωγή ελέγχων φορτίου, πλήρους φορτίου και διαμοιρασμού ρεύματος για να διασφαλίσουμε ότι κάθε προϊόν λειτουργεί βέλτιστα.
2.Ε: Ποια είναι η μικρότερη παραγγελία που μπορώ να κάνω;
Α: Μπορείτε να παραγγείλετε από ένα μόνο τεμάχιο. Δεν υπάρχει ελάχιστη ποσότητα παραγγελίας. Λάβετε υπόψη ότι η τιμή και το χρονοδιάγραμμα παράδοσης ενδέχεται να διαφέρουν ανάλογα με την ποσότητα που παραγγέλνετε.
3.Ε: Μπορείτε να μου δώσετε μια εισαγωγή στην εταιρεία σας;
Α: Φυσικά! Θα σας στείλω αμέσως το έγγραφο εισαγωγής της εταιρείας μας. Θα σας προσφέρει μια λεπτομερή και σε βάθος επισκόπηση της εταιρείας μας, συμπεριλαμβανομένου του ιστορικού μας, των υπηρεσιών μας και της θέσης μας στον κλάδο.
4.Ε: Γιατί να επιλέξω την εταιρεία σας αντί για άλλες;
Α: Η εταιρεία μας ξεχωρίζει με το άφθονο απόθεμά της, εξασφαλίζοντας αδιάκοπη προμήθεια για μελλοντικές παραγγελίες. Επιπλέον, προσαρμόζουμε τις λύσεις σύμφωνα με τις διαφορετικές απαιτήσεις των πελατών, παρέχοντας μια εξατομικευμένη εμπειρία που καλύπτει τις μοναδικές σας ανάγκες.
5.Ε: Είναι δυνατόν να λάβω δείγματα προϊόντων και προσφορές τιμών;
Α: Τα δείγματα είναι διαθέσιμα κατόπιν αιτήματος. Το κόστος του δείγματος βασίζεται στην κανονική τιμή και θα πρέπει να καλύψετε τα έξοδα αποστολής.
