| Πρότυπο |

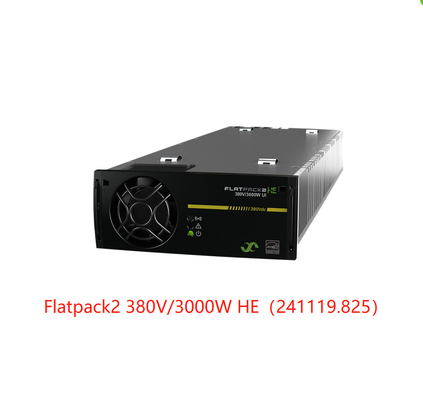

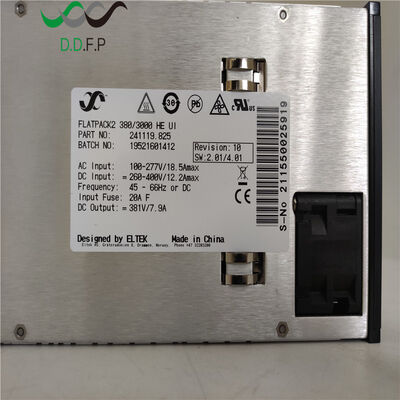

Flatpack2 380/3000 ΑΥΤΟΣ (UI) |
| Αριθμός μερών |
241119,825 |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση (ονομαστική) |
176 - 277 VAC/260 - 400 VD 1)
Γ
|
| Τάση (σειρά) |
85 - 305 VAC/260 - 410 VD 1)
Γ
|
| Συχνότητα |
45 - 66 Hz/15 - 18,5 Hz2)/συνεχές ρεύμα1) |
| Τρέχουσα (μέγιστο) @ ονομαστική εισαγωγή, πλήρες φορτίο |
18.2 ΟΠΛΑ |
| Παράγοντας δύναμης |
> 0,99 στο φορτίο 50% ή περισσότεροι |
|
Προστασία
|
Θρυαλλίδα Varistor Λ & Ν
Αποσυνδέστε όταν VIN είναι από τη σειρά
|
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
| Τάση (προεπιλογή) |
381 VDC |
| Τάση (διευθετήσιμη σειρά) |
300 - 400 VDC |
| # Κύτταρο PB που υποστηρίζεται |
156 - 168 3) |
| Δύναμη συνεχής (μέγιστο) |
3000 W |
| Δύναμη @ 85 VDC VAC/85 |
1200 W |
| Τρέχων συνεχής (μέγιστο) |
9 Α (ΣΥΝΕΧΈΣ ΡΕΎΜΑ< 336="" V=""> @VOUT)/Α 7,9 (@ VOUT = 381 VDC) |
| Τρέχουσα διανομή (10 - φορτίο 100%) |
±5% του μέγιστου ρεύματος από 10 στο φορτίο 100% |
| Στατικός κανονισμός τάσης (10 - φορτίο 100%) |
±0.5% |
| Δυναμικός κανονισμός τάσης |
±2.0% για την παραλλαγή φορτίων 10-90% ή 90-10%, χρόνος κανονισμού < 10="" ms=""> 5) |
| Κρατήστε ψηλά το χρόνο |
> κα 20 τάση παραγωγής > 300 VDC στο φορτίο 1500 W |
| Κυματισμός |
< 1000="" mV="">PP, εύρος ζώνης 30 MHZ |
| Προστασία |
Overvoltage κλείσιμο, καυτή σύνδεση - ο περιορισμός ρευμάτων εισροής, ORing δίοδος, η θρυαλλίδα5), βραχυκυκλώνουν την απόδειξη, την υψηλής θερμοκρασίας προστασία, το κλείσιμο4 υπερφόρτωσης) |
| ΑΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ |
| Αποδοτικότητα @ εισαγωγή 230 VAC/380VDC |
96.2%/96,6% |
| Απομόνωση |
3.0 kVAC – που εισάγεται στην παραγωγή, kVAC 1,5 – που εισάγεται στη γη, kVDC 1,5 – παραγωγή στη γη,
3.0 το kVAC – ΜΠΟΡΕΣΤΕ σε αρχικό, kVAC 3,0 – ΜΠΟΡΕΙ σε δευτεροβάθμιο
|
| Συναγερμοί (κόκκινες οδηγήσεις) |
Το κλείσιμο χαμηλής κεντρικών αγωγών θερμοκρασίας κλεισίματος, υψηλής και χαμηλής, αποτυχία διορθωτών, Overvoltage κλείσιμο στην παραγωγή, αποτυχία ανεμιστήρων, συναγερμός χαμηλής τάσης, ΜΠΟΡΕΙ να μεταφέρει την αποτυχία |
| Προειδοποιήσεις (κίτρινες οδηγήσεις) |
Διορθωτής στον τρόπο ισχύος derate, μακρινό τρέχον όριο μπαταριών που ενεργοποιείται, τάση εισαγωγής από τη σειρά, που λάμπει overvoltage |
| Κανονικός (πράσινες οδηγήσεις) |
Εισαγωγή και παραγωγή εντάξει |
| Ακουστικός θόρυβος, στην ονομαστική εισαγωγή και το πλήρες φορτίο |
< 40dBA="">ambientambient>< 25=""> 40°C |
| MTBF (Telcordia SR-232 Iss.3 Meth. ΙΙ υπόθεση L1) |
2 291 210h (@ Tambient = 25 °C) |
| Λειτουργούσα θερμοκρασία |
-40 σε +75°C (- 40 σε +167°F), υγρασία 5 - 95% RH non-condensing
De-ποσοστά δύναμης παραγωγής γραμμικά από 3000W @ 50°C (122°F) σε 980W @ 75°C (167°F)
|
| Θερμοκρασία αποθήκευσης |
-40 σε +85°C (- 40 σε +185°F), υγρασία 0 - 99% RH non-condensing |
| Βάρος διαστάσεων [WxHxD]/ |
109 X 41,5 X 327 χιλ. (4,25 X 1,69 X 13»)/ < 1="">
|
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΟΥ |
| Ηλεκτρική ασφάλεια |
EN 60950-1:2006+A11: 2009+A1: 2010+A12: 2011+A2: 2013, IEC 609501:2013, UL 609501:2014, CSA C22.2 Νο 60950-1-07 |
| EMC |
ΤΟ EN 6100061:2007, 62:2005, 63:2007 + Α1: 2010, 64:2007 + Α1: 2010,
Iec61000-6-5: 2015, EN 300 386: v1.6.1, FCC CFR 47 μέρος 15:2013
|
|
Περιβάλλον
|
Δοκιμασμένος σύμφωνα με: ETSI EN 300 019: 2-1 (κατηγορία 1,2) & 2-2 (κατηγορία 2,3)
Κανονικοί λειτουργούντες όροι σύμφωνα με την πρόταση 4,2 IEC 6204053:2016. Άλλοι λειτουργούντες όροι σύμφωνα με την πρόταση 4,3 IEC 6204053:2016, πρέπει να ενθαρρυνθούν
2011/65/EU (RoHS) & 2012/19/EU (WEEE)
|
|
1) Υποστήριξη ΣΥΝΕΧΟΥΣ εισαγωγής από την αναθεώρηση 7 που συγχρονίζεται μέσα μέσω του PN 241119.825IA. Υποστήριξη για τις χαμηλότερες ΣΥΝΕΧΕΙΣ τάσεις κατόπιν αιτήσεως
2) φάσμα 16 2/3 συχνότητας Hz που υποστηρίζεται μόνο για 230 VAC +/-15%. Ανώτατη διαθέσιμη δύναμη de-που εκτιμάται σε 1000 W
3) για 156 κύτταρα η ελάχιστη τάση δοκιμής είναι 1,923 V/cell. Για 168 κύτταρο η μέγιστη τάση ώθησης είναι 2,38 V/cell
4) εάν το υπερφορτωμένο ή ελάττωμα φορτίων που δεν καθαρίζεται μετά από 10s (που ορίζεται ως το συνεχές ρεύμα < 200="" V="">Vout) αυτό θα διακόψει μόνιμα (κύκλος δύναμης που επαναρυθμίζει)
5) από την αναθεώρηση 9, που συγχρονίζεται μέσα μέσω του PN 241119.825IA
|
