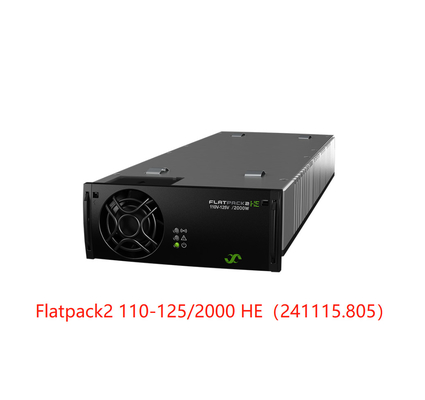

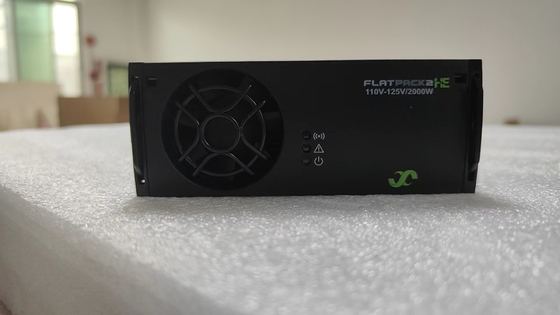

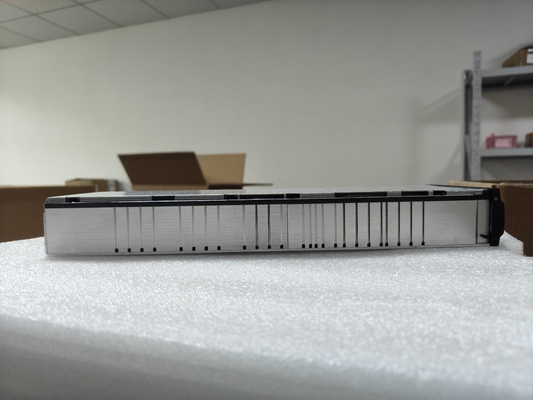

Μονάδα ανορθωτή Eltek FLATPACK2 110 / 2000 HE WOR High Efficiency Module (Μέρος No. 241115.805)
Flatpack2 110V 2000W HE Ανορθωτής / Μετατροπέας
Flatpack2 110-120V/20A HE
Από την κυκλοφορία της, η οικογένεια Flatpack2 έχει επεκταθεί σε μια μεγάλη ποικιλία βαθμολογιών ισχύος και τάσεων.
Flatpack2 110-120V/20A HE
Αξιόπιστος ανορθωτής υψηλής απόδοσης για βιομηχανικές εφαρμογές
Βασικά χαρακτηριστικά
- Αποδεδειγμένη αξιοπιστία
- Υψηλή πυκνότητα ισχύος
- Ευελιξία εφαρμογής - 2KW σε εγκαταστάσεις πολλαπλών ντουλαπιών
- Δέχεται είσοδο DC (μετατροπέας DC/DC)
- Παγκόσμια συμμόρφωση (CE, UL)
- Ναυτιλιακές &
- Offshore πιστοποιήσεις
- Πατενταρισμένη τεχνολογία
- Ψηφιακοί ελεγκτές
Παράμετροι:
| Μοντέλο |
110 / 2000 HE WOR |
110-120 / 20A HE |
| Αριθμός εξαρτήματος |
241115.805 |
241119.805 |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Εύρος τάσης (ονομαστικό) |
185 - 275 V AC/ DC |
176 - 277 V AC 1) |
| Εύρος τάσης |
85 - 300 V AC/ DC |
85 - 305 V A 1)
C
|
| Συχνότητα |
0 - 66 Hz |
45 - 66 Hz |
| Μέγιστο ρεύμα |
11.9 A RMS |
18.64 ARMS |
| Συντελεστής ισχύος |
0.99 (@ 50-100 % φορτίο) |
0.99 (@ 50-100 % φορτίο) |
| THD (@ 230 VAC) |
< 5 % (@ πλήρες φορτίο) |
< 4 % (@ πλήρες φορτίο) |
| Προστασία |
Varistor για παροδική προστασία, ασφάλεια και στις δύο γραμμές, τερματισμός λειτουργίας πάνω από 300/ 305 V |
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
| Προεπιλεγμένη τάση |
122.5 VDC |
| Εύρος τάσης |
89.22) - 171.6 VDC |
90.02) - 151.25 VD 1)
C
|
| # Υποστηριζόμενη κυψέλη Pb (1.8 - 2.4 V DC/ cell) |
54 - 71 |
54 -60 |
| # Υποστηριζόμενη κυψέλη NiCad (1.05 - 1.65 V DC/ cell) |
85 - 104 |
86 - 91 |
| Μέγιστη ισχύς, ονομαστική είσοδος |
2000 W |
3025 W1) |
| Μέγιστη ισχύς, είσοδος 85V |
850 W |
1280 W |
| Μέγιστο ρεύμα |
16.7 A |
20 A |
| Χρόνος διατήρησης, προεπιλεγμένη τάση και φορτίο 1500 W |
20 ms, VOUT > 99.7 VDC |
10 ms, VOUT > 99.7 VDC |
| Κοινή χρήση ρεύματος |
±5% του μέγιστου ρεύματος από 10 έως 100% φορτίο |
| Στατική ρύθμιση τάσης |
±0.5% από 10% έως 100% φορτίο και ονομαστική είσοδος |
| Δυναμική ρύθμιση τάσης |
±5.0% για μεταβολή φορτίου 10-80% ή 80-10%, χρόνος ρύθμισης< 50ms |
| Κυμάτωση και θόρυβος, εύρος ζώνης 30 MHz |
< 500 mV PP |
| Προστασία |
Τερματισμός λειτουργίας υπέρτασης, προστασία από βραχυκύκλωμα, υψηλή θερμοκρασία, περιορισμός ρεύματος εισόδου hot plug-in, δίοδος ORing |
| ΑΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ |
| Απόδοση |
> 94% |
> 94% |
| Μόνωση |
3.0 kVAC – είσοδος και έξοδος, 1.5 kV AC – γείωση εισόδου, 1.5 kV DC – γείωση εξόδου 3 kVAC CAN – είσοδος, 3kVAC CAN – έξοδος |
| Συναγερμοί (Κόκκινο LED) |
Τερματισμός λειτουργίας χαμηλού δικτύου, Τερματισμός λειτουργίας υψηλής και χαμηλής θερμοκρασίας, Αποτυχία ανορθωτή, Τερματισμός λειτουργίας υπέρτασης στην έξοδο, Αποτυχία ανεμιστήρα, Συναγερμός χαμηλής τάσης, Αποτυχία διαύλου CAN |
| Προειδοποιήσεις (Κίτρινο LED) |
Ανορθωτής σε λειτουργία μείωσης ισχύος, Ενεργοποίηση απομακρυσμένου ορίου ρεύματος μπαταρίας, Τάση εισόδου εκτός εύρους, αναβοσβήνει σε υπέρταση |
| Κανονικό (Πράσινο LED) |
Είσοδος και έξοδος ok |
| MTBF (Μέθοδος Telcordia SR-332 Issue I III (a)) |
>391 000h (@T AMBIENT= 25°C) |
>400 000h (@T AMBIENT= 25°C) |
| Θερμοκρασία λειτουργίας (5 - 95% RH μη συμπυκνωμένο) Η ισχύς εξόδου μειώνεται πάνω από τη θερμοκρασία / σε |
-40 έως +75°C [ -40 έως +167°F]
+55°C / 1350W @ +75°C
|
-40 έως +75°C [ -40 έως +167°F]
+50°C / 1150 W @ +75°C
|
| Θερμοκρασία αποθήκευσης |
-40 έως +85°C (-40 έως +185°F), υγρασία 0 - 99% RH μη συμπυκνωμένη |
| Διαστάσεις [ΠxΥxΒ] / Βάρος |
109 x 41.5 x 327mm (ΠxΥxΒ) [4.25 x 1.69 x 13”] / 1.950 kg [4.3lbs] |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΑΣΜΟΥ |
| Ηλεκτρική ασφάλεια |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Αρμονικές δικτύου |
EN 61000 -3-2 |
| Περιβάλλον |
ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Class 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE)
|
|
Συμμόρφωση με τη ναυτιλία
(EMC class B with AC filter)
|
DnV Rules for Classification of Ships, High Speed & Light Craft and DnV Offshore Standards |
-
|
|
1) Προδιαγραφή έγκυρη για την έκδοση υλικού 2 και νεότερες. Για παλαιότερη αναθεώρηση, δείτε DS:24111x.805.DS3 ver1.
2) Η τάση εξόδου θα αυξηθεί σε ελαφρά φορτία (< 1.6A)
|
Λύσεις
Για τις εταιρείες τηλεπικοινωνιών σε όλη την Κίνα και πέρα από αυτήν, παρουσιάζουμε μια ολοκληρωμένη λύση. Αυτή περιλαμβάνει τη διεξαγωγή μιας εις βάθος επιτόπιας έρευνας για τη συγκέντρωση κρίσιμων πληροφοριών, τη διαμόρφωση ενός επαγγελματικού σχεδίου που ανταποκρίνεται στις συγκεκριμένες ανάγκες του πελάτη, την προσφορά εξειδικευμένης τεχνικής υποστήριξης για την επίλυση τυχόν τεχνικών προκλήσεων και την παροχή τακτικών υπηρεσιών συντήρησης για τη διατήρηση της υποδομής τηλεπικοινωνιών σε βέλτιστη κατάσταση. Η ομάδα μας αποτελείται από ειδικούς του κλάδου και έχουμε δημιουργήσει ένα ισχυρό δίκτυο αξιόπιστων συνεργατών παγκοσμίως για την αποτελεσματική υποστήριξη των πελατών μας.
Συχνές ερωτήσεις:
1.Ε: Πώς διασφαλίζετε ότι τα προϊόντα σας είναι υψηλής ποιότητας;
Α: Η ποιότητα βρίσκεται στην καρδιά όλων όσων κάνουμε. Για να διασφαλίσουμε ότι τα προϊόντα μας είναι κορυφαία, τα υποβάλλουμε σε μια σειρά δοκιμών πριν από την αποστολή. Προσομοιώνουμε συνθήκες πραγματικής χρήσης, πραγματοποιούμε αξιολογήσεις φορτίου και πλήρους φορτίου και διεξάγουμε δοκιμές κοινής χρήσης ρεύματος. Αυτές οι δοκιμές μας βοηθούν να εντοπίσουμε και να διορθώσουμε τυχόν πιθανά προβλήματα, ώστε να είστε σίγουροι ότι τα προϊόντα που λαμβάνετε είναι της υψηλότερης ποιότητας.
2.Ε: Ποια είναι η μικρότερη ποσότητα παραγγελίας που μπορώ να κάνω;
Α: Καλά νέα! Δεν έχουμε απαίτηση ελάχιστης ποσότητας παραγγελίας. Είτε θέλετε να παραγγείλετε ένα μόνο είδος είτε μια μεγάλη αποστολή, είμαστε στην ευχάριστη θέση να εκπληρώσουμε την παραγγελία σας. Απλώς λάβετε υπόψη ότι η τιμολόγηση και το χρονοδιάγραμμα παράδοσης ενδέχεται να διαφέρουν ανάλογα με την ποσότητα που παραγγέλνετε.
3.Ε: Μπορείτε να μου πείτε περισσότερα για την εταιρεία σας;
Α: Ευχαρίστως! Θα σας στείλω σύντομα το αναλυτικό προφίλ της εταιρείας μας. Αυτό το έγγραφο θα σας δώσει μια λεπτομερή εικόνα της ιστορίας της εταιρείας μας, των επιχειρηματικών μας δραστηριοτήτων, της ομάδας μας και της δέσμευσής μας στην αριστεία. Θα σας βοηθήσει να μας γνωρίσετε καλύτερα και να κατανοήσετε γιατί είμαστε ένα αξιόπιστο όνομα στον κλάδο.
4.Ε: Ποια είναι τα βασικά πλεονεκτήματα της επιλογής της εταιρείας σας;
Α: Υπάρχουν πολλοί λόγοι για τους οποίους η εταιρεία μας ξεχωρίζει. Ένα από τα σημαντικότερα πλεονεκτήματά μας είναι το μεγάλο μας απόθεμα, το οποίο μας επιτρέπει να παρέχουμε αξιόπιστη προμήθεια για τις μελλοντικές σας παραγγελίες. Προσφέρουμε επίσης ένα υψηλό βαθμό ευελιξίας. Κατανοούμε ότι κάθε πελάτης έχει διαφορετικές ανάγκες και είμαστε σε θέση να προσφέρουμε προσαρμοσμένες λύσεις για την κάλυψη αυτών των συγκεκριμένων απαιτήσεων, διασφαλίζοντας ότι θα λάβετε ακριβώς αυτό που ψάχνετε.
5.Ε: Είναι δυνατόν να λάβω δείγματα προϊόντων και τις τιμές τους;
Α: Ναι, μπορείτε σίγουρα να ζητήσετε δείγματα. Τα δείγματα τιμολογούνται σύμφωνα με την κανονική μας τιμολόγηση χύμα και τα έξοδα αποστολής των δειγμάτων θα είναι δική σας ευθύνη. Μόλις μας ενημερώσετε για τα δείγματα που σας ενδιαφέρουν, θα σας στείλουμε τα δείγματα μαζί με τις λεπτομερείς πληροφορίες τιμών.
