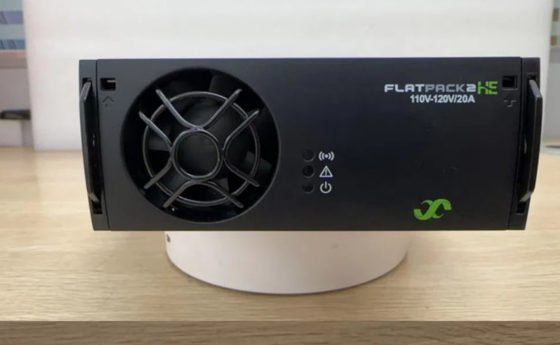

Eltek Rectifier Module Flatpack2 110-120V/20A HE High Efficiency Module (Αριθμός Μέρους 241119.805)
FLATPACK2 110/2000 HE

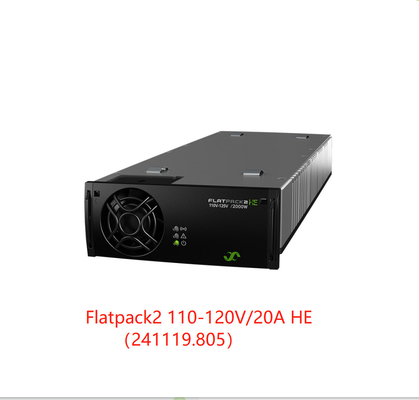

Flatpack2 110-120V/20A HE
Από την κυκλοφορία της, η οικογένεια Flatpack2 έχει επεκταθεί σε μια μεγάλη ποικιλία βαθμολογιών ισχύος και τάσεων.
Flatpack2 110-120V/20A HE
Αξιόπιστος ανορθωτής υψηλής απόδοσης για βιομηχανικές εφαρμογές
Βασικά χαρακτηριστικά
- Αποδεδειγμένη αξιοπιστία
- Υψηλή πυκνότητα ισχύος
- Ευελιξία εφαρμογής - 2KW έως εγκαταστάσεις πολλαπλών ντουλαπιών
- Δέχεται είσοδο DC (μετατροπέας DC/DC)
- Παγκόσμια συμμόρφωση (CE, UL)
- Ναυτιλιακές &
- Offshore πιστοποιήσεις
- Πατενταρισμένη τεχνολογία
- Ψηφιακοί ελεγκτές
Παράμετροι :
| Μοντέλο |
110 / 2000 HE WOR |
110-120 / 20A HE |
| Αριθμός Μέρους |
241115.805 |
241119.805 |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Εύρος τάσης (ονομαστικό) |
185 - 275 V AC/ DC |
176 - 277 V AC 1) |
| Εύρος τάσης |
85 - 300 V AC/ DC |
85 - 305 V A 1)
C
|
| Συχνότητα |
0 - 66 Hz |
45 - 66 Hz |
| Μέγιστο ρεύμα |
11.9 A RMS |
18.64 ARMS |
| Συντελεστής ισχύος |
0.99 (@ 50-100 % φορτίο) |
0.99 (@ 50-100 % φορτίο) |
| THD (@ 230 VAC) |
< 5 % (@ πλήρες φορτίο) |
< 4 % (@ πλήρες φορτίο) |
| Προστασία |
Varistor για προστασία από μεταβατικά φαινόμενα, ασφάλεια και στις δύο γραμμές, απενεργοποίηση πάνω από 300/ 305 V |
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
| Προεπιλεγμένη τάση |
122.5 VDC |
| Εύρος τάσης |
89.22) - 171.6 VDC |
90.02) - 151.25 VD 1)
C
|
| # Pb cell supported (1.8 - 2.4 V DC/ cell) |
54 - 71 |
54 -60 |
| # NiCad cell supported (1.05 - 1.65 V DC/ cell) |
85 - 104 |
86 - 91 |
| Μέγιστη ισχύς, ονομαστική είσοδος |
2000 W |
3025 W1) |
| Μέγιστη ισχύς, είσοδος 85V |
850 W |
1280 W |
| Μέγιστο ρεύμα |
16.7 A |
20 A |
| Χρόνος διατήρησης, προεπιλεγμένη τάση και φορτίο 1500 W |
20 ms, VOUT > 99.7 VDC |
10 ms, VOUT > 99.7 VDC |
| Κατανομή ρεύματος |
±5% του μέγιστου ρεύματος από 10 έως 100% φορτίο |
| Στατική ρύθμιση τάσης |
±0.5% από 10% έως 100% φορτίο και ονομαστική είσοδος |
| Δυναμική ρύθμιση τάσης |
±5.0% για μεταβολή φορτίου 10-80% ή 80-10%, χρόνος ρύθμισης < 50ms |
| Κυμάτωση και θόρυβος, εύρος ζώνης 30 MHz |
< 500 mV PP |
| Προστασία |
Απενεργοποίηση υπέρτασης, προστασία από βραχυκύκλωμα, υψηλή θερμοκρασία, περιορισμός ρεύματος εισόρμησης hot plug-in, δίοδος ORing |
| ΑΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ |
| Απόδοση |
> 94% |
> 94% |
| Μόνωση |
3.0 kVAC – είσοδος και έξοδος, 1.5 kV AC – γείωση εισόδου, 1.5 kV DC – γείωση εξόδου 3 kVAC CAN – είσοδος, 3kVAC CAN – έξοδος |
| Συναγερμοί (Κόκκινο LED) |
Απενεργοποίηση χαμηλής τάσης δικτύου, απενεργοποίηση υψηλής και χαμηλής θερμοκρασίας, βλάβη ανορθωτή, απενεργοποίηση υπέρτασης στην έξοδο, βλάβη ανεμιστήρα, συναγερμός χαμηλής τάσης, βλάβη διαύλου CAN |
| Προειδοποιήσεις (Κίτρινο LED) |
Ανορθωτής σε λειτουργία μείωσης ισχύος, ενεργοποιημένο όριο ρεύματος απομακρυσμένης μπαταρίας, τάση εισόδου εκτός εύρους, αναβοσβήνει σε υπέρταση |
| Κανονικό (Πράσινο LED) |
Είσοδος και έξοδος ok |
| MTBF (Telcordia SR-332 Issue I method III (a)) |
>391 000h (@T AMBIENT= 25°C) |
>400 000h (@T AMBIENT= 25°C) |
| Θερμοκρασία λειτουργίας (5 - 95% RH μη συμπυκνωμένο) Η ισχύς εξόδου μειώνεται πάνω από τη θερμοκρασία / σε |
-40 to +75°C [ -40 to +167°F]
+55°C / 1350W @ +75°C
|
-40 to +75°C [ -40 to +167°F]
+50°C / 1150 W @ +75°C
|
| Θερμοκρασία αποθήκευσης |
-40 to +85°C (-40 to +185°F), υγρασία 0 - 99% RH μη συμπυκνωμένη |
| Διαστάσεις[ΠxΥxΒ] / Βάρος |
109 x 41.5 x 327mm (ΠxΥxΒ) [4.25 x 1.69 x 13”] / 1.950 kg [4.3lbs] |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΑΣΜΟΥ |
| Ηλεκτρική ασφάλεια |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Αρμονικές δικτύου |
EN 61000 -3-2 |
| Περιβάλλον |
ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Class 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE)
|
|
Συμμόρφωση με τη ναυτιλία
(EMC class B with AC filter)
|
DnV Rules for Classification of Ships, High Speed & Light Craft and DnV Offshore Standards |
-
|
|
1) Προδιαγραφή έγκυρη για έκδοση HW 2 και νεότερες. Για παλαιότερη αναθεώρηση, δείτε DS:24111x.805.DS3 ver1.
2) Η τάση εξόδου θα αυξηθεί σε ελαφρά φορτία (< 1.6A)
|
