Υβριδικό ηλιακό σύστημα διορθωτή 36KW 48Vdc 12,8Kw Ηλιακή ισχύς FP2 48/3000HE Ηλιακή μονάδα διορθωτή FP2 48/3200HE

Αυτό το υβριδικό τηλεπικοινωνιακό τροφοδοτικό εξωτερικού χώρου ενσωματώνει έναν αρθρωτό πυρήνα τροφοδοσίας 48V DC με δυνατότητα ηλιακής φόρτισης σε ένα εργοστασιακά συναρμολογημένο, κλιματιζόμενο εξωτερικό περίβλημα. Βασισμένο στην αποδεδειγμένη πλατφόρμα Flatpack2 (FP2), το σύστημα συνδυάζει έως και 12 υποδοχές ανορθωτών και 4 υποδοχές ηλιακών φορτιστών για να παρέχει 36kW ανορθωτικής τροφοδοσίας AC συν 12,8kW φωτοβολταϊκής εισόδου σε μία διάταξη ράγας 19 ιντσών.

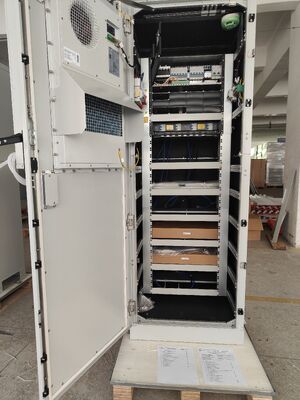

Το περίβλημα παραδίδεται με 5× μονάδες ανορθωτή Flatpack2 48/3000 HE (15kW εγκατεστημένα) και 2× μονάδες ηλιακού φορτιστή Flatpack2 48/3200 HE (6,4kW εγκατεστημένα), έτοιμες για επέκταση εν θερμώ έως την πλήρη χωρητικότητα 36kW + 12,8kW. Η ροή ισχύος διαχειρίζεται από έναν ελεγκτή Smartpack2 Touch + Smartpack2 Basic + Type 2 I/O monitor με δυνατότητα απομακρυσμένης παρακολούθησης.

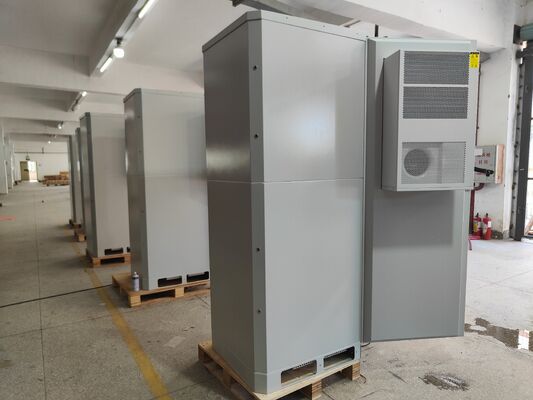

Κατασκευασμένο για σκληρά εξωτερικά περιβάλλοντα, το περίβλημα Τύπου 3 (2.000Υ × 700Π × 1.050Β χιλ. συμπεριλαμβανομένης της βάσης) ψύχεται από έναν ενσωματωμένο κλιματιστή 48V DC, ώστε το σύστημα να συνεχίζει να λειτουργεί ακόμη και κατά τη διάρκεια διακοπών ρεύματος. Τα επίπεδα ασφαλείας περιλαμβάνουν έναν κύριο διακόπτη C80A/4P, προστασία υπέρτασης AC Type C 3+NPE 275V (20/40kA), έναν πίνακα σύνδεσης PV 2U με DC SPD, 6× διακόπτες μπαταρίας 100A και αποκλειστική αποσύνδεση χαμηλής τάσης LVBD (600A) / LVLD (300A) για προστασία μπαταρίας και φορτίου.Βασικά χαρακτηριστικά:Σύστημα τροφοδοσίας εξωτερικού χώρου όλα σε ένα: ανορθωτής + ηλιακός φορτιστής + ελεγκτής + διανομή + ράφια μπαταριών Li-ion σε ένα περίβλημα Τύπου 3 2μ

Πραγματικά υβριδικός σχεδιασμός — είσοδος δικτύου (3-φασική 400V+N+PE) και φωτοβολταϊκή εισόδου διαχειρίζονται σε έναν πυρήνα ισχύοςΑρθρωτές & εναλλάξιμες εν θερμώ μονάδες Flatpack2 HE: έως 12× ανορθωτές 3kW (36kW) + έως 4× ηλιακοί φορτιστές 3,2kW (12,8kW)Σουίτα παρακολούθησης Smartpack2: διαχείριση μπαταρίας, έλεγχος LVD, συναγερμοί, αντιστάθμιση θερμοκρασίας μέσω αισθητήρα θερμοκρασίας μπαταρίας 3μΠλήρης προστασία: AC SPD, DC SPD, διακόπτες μπαταρίας (6× 100A), LVBD 600A / LVLD 300A, συναγερμός πόρτας & ανιχνευτής καπνού100% δοκιμή αποδοχής εργοστασίου (οπτική, μόνωση, εκκίνηση, βαθμονόμηση, λειτουργικές δοκιμές ελεγκτή & συναγερμού)Αισθητήρας θερμοκρασίας μπαταρίας 3μ ×1 Πεδίο εφαρμογής

Σταθμοί βάσης τηλεπικοινωνιών εξωτερικού χώρου (BTS/NodeB/eNodeB) — μακρο, μικρο και κατανεμημένοι σταθμοίΕταιρείες πύργων τηλεπικοινωνιών και διαχειριστές σταθμών που αναπτύσσουν υβριδικούς ενεργειακούς σταθμούς δικτύου + ηλιακής ενέργειαςΑγροτικές, ερημικές και απομακρυσμένες τοποθεσίες επικοινωνιών όπου η παροχή δικτύου είναι ασταθής

Τηλεπικοινωνιακοί σταθμοί με υποβοήθηση ηλιακής ενέργειας που μειώνουν την κατανάλωση ενέργειας δικτύου και γεννητριών ντίζελ

• DC ισχύς για φορητά ή εμπορευματοκιβωτιάκια συστήματα επικοινωνιών
• Γενικά φορτία 48V DC: εξοπλισμός μετάδοσης, συνδέσεις μικροκυμάτων, backhaul μικρών κυψελών, συστήματα παρακολούθησης
•  Τεχνικές παράμετροι
• Παράμετρος
• Προδιαγραφή
• Μοντέλο συστήματος
• FP2 48V 36kW+12.8kW 400V+N BDLD SPD T3 ηλιακό περίβλημα

Τύπος συστήματος

• Υβριδικό σύστημα τροφοδοσίας τηλεπικοινωνιών 48V DC εξωτερικού χώρου (δικτύου + ηλιακής), ενσωματωμένο ράγας 19"
• Περίβλημα
• Περίβλημα εξωτερικού χώρου Τύπου 3, 2.000Υ × 700Π × 1.050Β χιλ. (συμπεριλαμβανομένης της βάσης)
• Ψύξη περιβλήματος
• Ενσωματωμένος κλιματιστής 48V DC (κλάση 3.000W); επιλογή εξαερισμού με ανεμιστήρα & φίλτρο
• Είσοδος δικτύου AC
