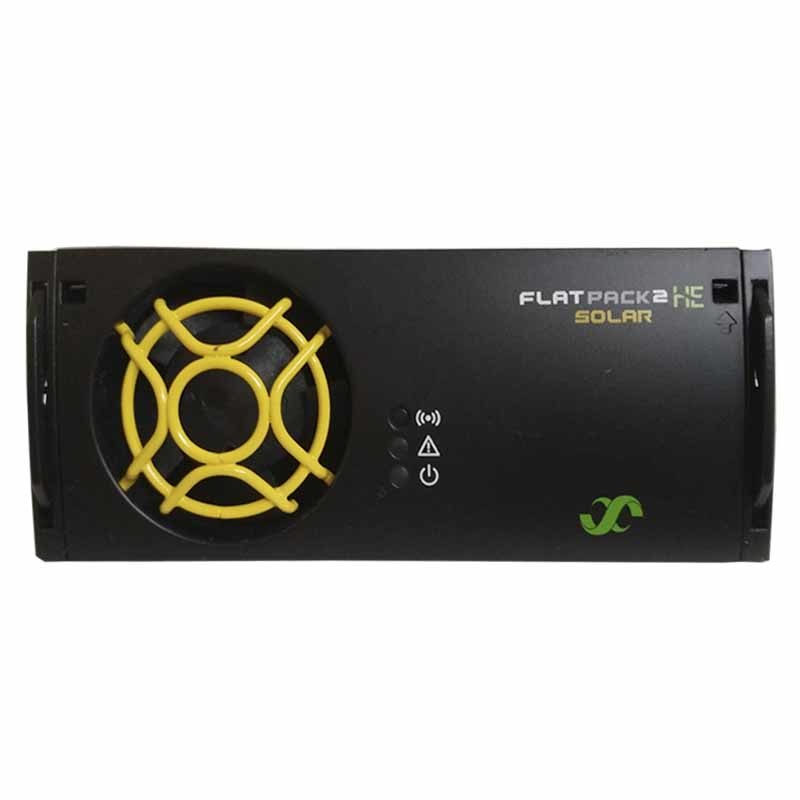

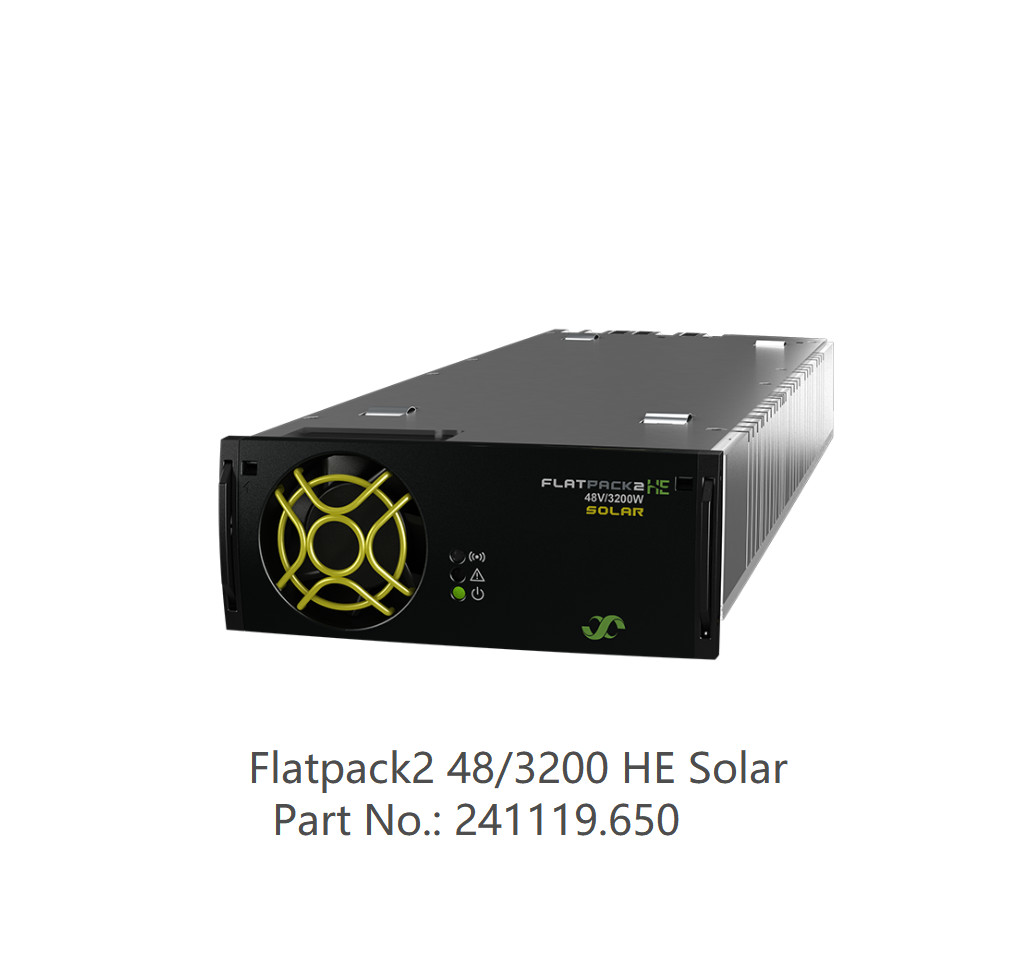

Ηλιακό φορτιστή Eltek Flatpack2 48/3200 HE Ηλιακό φορτιστή Flatpack2 HE ηλιακό φορτιστή Flatpack2 48V (241119.650)
Ηλιακή φόρτιση Eltek Kit επέκταση 2U / 3U ράφι με Flatpack2 48/3200HE Flatpack2 48/1500HE (CTZ00000.1358))

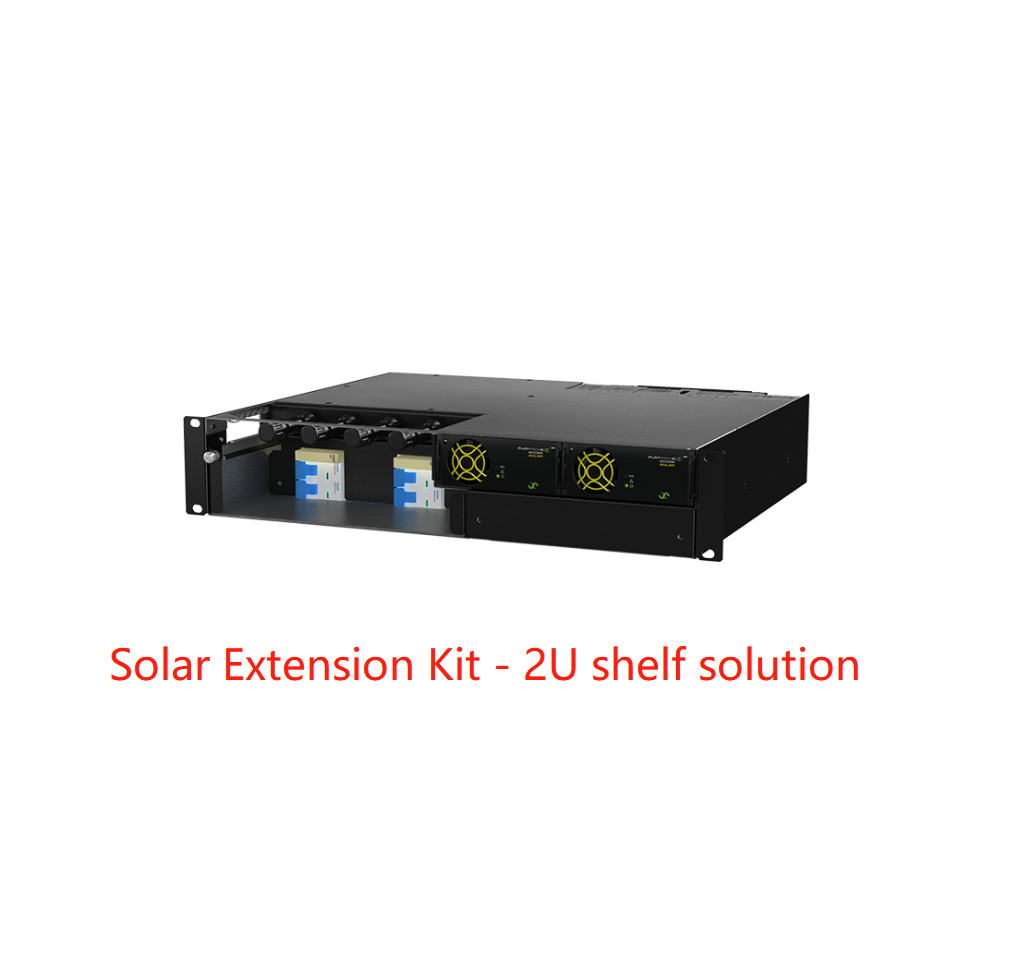

Συσκευή ηλιακής επέκτασης - 2U/3 Uδιάλυμα σε ράφι
Ειδικά σχεδιασμένα με τους συνδετήρες MC4 για καλώδια από φωτοβολταϊκούς συλλέκτες, διακόπτες υπηρεσίας και προαιρετικά SPD.Ο μηχανισμός σύνδεσης MC4 εμπρός και πίσω επιτρέπει την εύκολη εγκατάσταση επί τόπου τόσο σε εξωτερικά όσο και σε εσωτερικά κελιά.
Βασικά χαρακτηριστικά
- Ηλιακή ενέργεια Flatpack2 HE με MPPT
- Μονάδες θερμής σύνδεσης
- Ανίχνευση σφάλματος γης
- Μέγιστη φωτοβολταϊκή ισχύς 6,4 kW
- Πίνακας σύνδεσης φωτοβολταϊκών
- Συνδετήρες MC4
- Διακόπτες υπηρεσίας
- Συνεχή SPD τύπου 1+2 (προαιρετικό)
Παραμέτροι:
|
|
|
|
|
|
|
|
Μοντέλο |
2U SOLAR EXT. ΚΙΤ |
3U SOLAR EXT. ΚΙΤ |
|
Αριθμός τμήματος |
CTZ00000.1358 |
CTZ00000.1255 |
|
|
Μονούλες ισχύος |
|
|
Flatpack2 Ηλιακό φορτιστή 1) |
Flatpack2 48/3200 HE Ηλιακή |
|
|
|
|
Πιο υψηλή απόδοση |
97 % |
|
|
|
|
Μέγιστος αριθμός μονάδων |
Μέχρι 2 τεμάχια |
Μέχρι 4 τεμάχια |
|
|
Πληροφορίες εισόδου (Ηλιακό φορτιστή) |
|
Τετάρτη |
85-420 VDC |
|
|
|
|
Η τάση (περίοδος MPPT) 2) |
100-380 VDC |
|
|
|
|
Τετάρτη |
150 VDC |
|
|
|
|
Μέγιστο ρεύμα |
20.3 ADC |
|
|
|
|
Προστασία |
Φυτίλια, βαρίστορες για προσωρινή προστασία, αντιστροφή της πολικότητας, κλείσιμο όταν το VIN είναι πολύ χαμηλό, έλεγχο σφάλματος γης κατά την εκκίνηση |
|
ΠΑΝΕΛΙΚΗ ΔΙΑΣΤΡΟΠΗΣ ΦΩΤΟΦΩΤΙΚΗΣ |
|
|
Διακόπτες υπηρεσίας για φωτοβολταϊκές συστοιχίες |
2 τεμάχια με 2 πόλους |
4 τεμάχια με 2 πόλους |
|
|
Συνδετήρες MC4 |
4 τεμάχια (2 τεμάχια ανά φωτοβολταϊκή συστοιχία) |
) 8 τεμάχια (2 τεμάχια ανά φωτοβολταϊκή συστοιχία) |
|
Συνεχή SPD (προαιρετική) |
Μέχρι 2 τεμάχια (τύπος 1+2) |
Μέχρι 4 τεμάχια (τύπου 2) |
|
|
Πληροφορίες για την έκδοση |
|
|
Τεχνική διάταξη |
53.5 VDC |
|
|
|
|
Η τάση (προσαρμόσιμο εύρος) |
42 3) - 57,6 VDC |
|
|
|
|
Μέγιστη ισχύς, VIN ≥ 170 VDC |
6400 W |
12800 W |
|
|
Μέγιστο ρεύμα, @VOUT = 48 VDC |
133 Α |
266 Α |
|
|
Προστασία |
Αποσύνδεση από υπερπίεση, προστασία από βραχυκύκλωμα, υψηλή θερμοκρασία, περιορισμός ρεύματος εισροής θερμής σύνδεσης |
|
|
Άλλες προδιαγραφές |
|
|
Προειδοποιήσεις (κόκκινο LED) |
Αποσύνδεση υψηλής και χαμηλής θερμοκρασίας, Αποτυχία του μετατροπέα, Αποσύνδεση υπερτάσης στην έξοδο, Αποτυχία ανεμιστήρα, συναγερμός χαμηλής τάσης, Αποτυχία λεωφορείου CAN |
|
Προειδοποιήσεις (κίτρινο LED) |
Χαμηλή τάση εισόδου, Μετατροπέας σε λειτουργία μείωσης ισχύος, Ενεργοποιημένο όριο ρεύματος εξ αποστάσεως, Έκταση εισόδου εκτός εμβέλειας, αναβοσβήνει σε υπερτάσεις |
|
Κανονικό (πράσινο LED) |
Εισαγωγή και έξοδος εντάξει |
|
|
|
|
Θερμοκρασία λειτουργίας |
-40 έως +75 °C [-40 έως +167 °F] 3) |
|
|
|
Θέρμανση αποθήκευσης |
-40 έως +85 °C [-40 έως +185 °F] |
|
|
|
|
Μέγεθος (W x D x H) 5) |
482 x 384 x 89 (2U) mm
[19 x 15,1 x 3,5 ίντσες]
|
482 x 384 x 133 (3U) mm
[19 x 15,1 x 5,3 ίντσες]
|
|
Βάρος (εκτός από τις μονάδες) |
Περίπου 7 κιλά |
Περίπου 22 κιλά |
|
ΣΤΑΡΤΑΡΤΕΣ ΣΥΝΤΑΡΤΑΣ |
|
|
Ηλεκτρική ασφάλεια |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, EN 62109-1:2010/-2:2011 |
|
ΕΜΚ |
ΕΤΣΙ EN 300 386 v1.3.2
EN 61000-6-1:2019, EN 61000-6-2:2019,
EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019
|
|
|
Περιβάλλον |
Ετικέτες:3.1:2017 (Τάξη 1.2)
Ετικέτες:4.1:2017 (Τάξη 2.3)
Ετικέτες:4.1:2015 (Τάξη 3.2)
Ετικέτες:6.1:2019
Κανονικές συνθήκες λειτουργίας σύμφωνα με την IEC 62040-5-3:2016 παράγραφος 4.2Άλλες συνθήκες λειτουργίας σύμφωνα με την IEC 62040-5-3:2016 παράγραφος 4.3, πρέπει να ενημερωθεί
|
|
1) Βλέπε για λεπτομέρειες το δελτίο δεδομένων Flatpack2 Ηλιακών φορτιστών
2) Σε ονομαστικές τάσεις εξόδου. MPPT θα λειτουργήσει μέχρι 100V, αλλά ο μέγιστος περιορισμός ισχύος εισόδου θα μειώσει τη μέγιστη ισχύ εξόδου
3) Λειτουργία σε αναμονή / δοκιμή (VOUT < 48 VDC) περιορισμένη για VIN > 250 VDC
4) +45 έως +75 °C [+113 έως +167 °F] με μειωμένη απόδοση
5) Το συνιστώμενο ελάχιστο βάθος του ντουλαπιού είναι 400 χιλιοστά [15,7 ίντσες]
|
