ΠΡΟΤΥΠΟ |

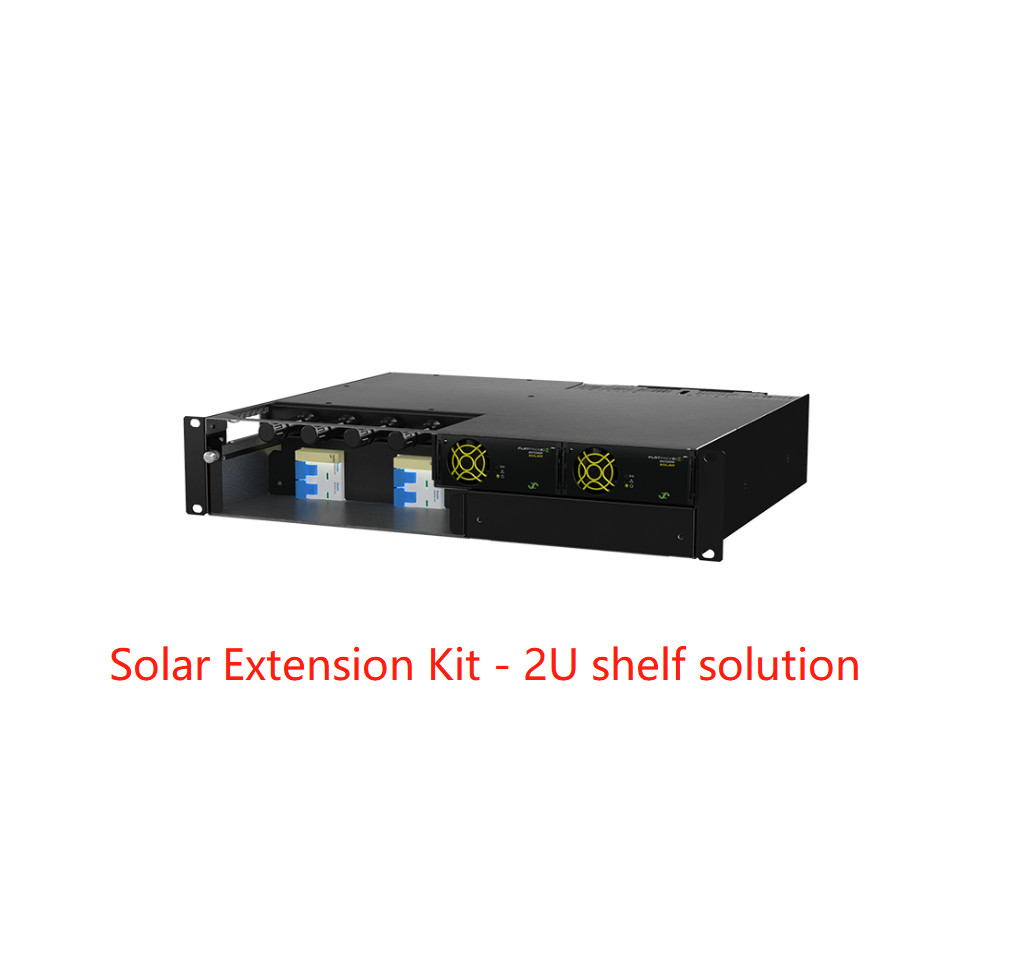

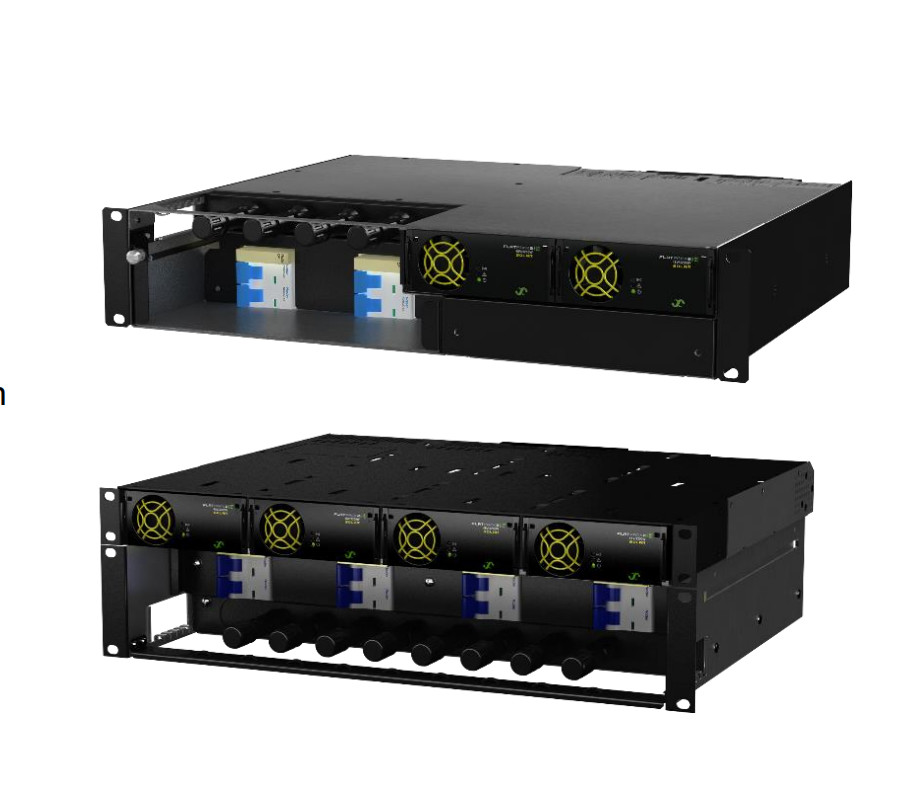

2U ΗΛΙΑΚΗ ΕΞΆΡΤΗΣΗ ΑΠΟΣΠΆΣΜΑΤΟΣ |
3U ΗΛΙΑΚΗ ΕΞΆΡΤΗΣΗ ΑΠΟΣΠΆΣΜΑΤΟΣ |
| |
Αριθμός μερών |
CTZ00000.1358 |
CTZ00000.1255 |
|
| |
ΕΝΟΤΗΤΕΣ ΔΥΝΑΜΗΣ |
|
| |
Flatpack2 ηλιακός φορτιστής 1) |
Flatpack2 48/3200 ΑΥΤΟΣ ηλιακός |
|
|
|
| |
Μέγιστη αποδοτικότητα |
97% |
|
|
|
| |
Ανώτατο αριθ. των ενοτήτων |
Μέχρι 2pcs |
Μέχρι 4pcs |
|
| |
ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ (ΗΛΙΑΚΟΣ ΦΟΡΤΙΣΤΗΣ) |
| |
Τάση (λειτουργούσα σειρά) |
85-420 VDC |
|
|
|
| |
Τάση (σειρά MPPT) 2) |
100-380 VDC |
|
|
|
| |
Τάση (ξεκίνημα) |
150 VDC |
|
|
|
| |
Μέγιστο ρεύμα |
20.3 ΠΑΧ |
|
|
|
| |
Προστασία |
Η θρυαλλίδα, varistor για την παροδική προστασία, αντέστρεψε την πολικότητα, κλείσιμο όταν VIN είναι πάρα πολύ χαμηλό, έλεγχος γήινων ελαττωμάτων κατά τη διάρκεια του ξεκινήματος |
| |
ΕΠΙΤΡΟΠΉ ΣΎΝΔΕΣΗΣ PV |
|
| |
Διακόπτες υπηρεσιών για τις σειρές PV |
2 πόλος PC 2 |
4 πόλος PC 2 |
|
| |
MC4 συνδετήρες |
4 PC (2 PC ανά μια σειρά PV |
) 8 PC (2 PC ανά μια σειρά PV) |
| |
ΣΥΝΕΧΕΣ SPD (επιλογή) |
Μέχρι 2 PC (τύπος - 1 +2) |
Μέχρι 4 PC (τύπος - 2) |
|
| |
ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
|
| |
Τάση (προεπιλογή) |
53.5 VDC |
|
|
|
| |
Τάση (διευθετήσιμη σειρά) |
42 3) - 57,6 VDC |
|
|
|
| |
Ανώτατη δύναμη, VIN ≥ 170 VDC |
6400 W |
12800 W |
|
| |
Ανώτατο ρεύμα, @VOUT = 48 VDC |
133 Α |
266 Α |
|
| |
Προστασία |
Overvoltage κλείσιμο, απόδειξη βραχυκυκλώματος, υψηλής θερμοκρασίας, καυτός βυσματωτός τρέχων περιορισμός εισροής |
|
| |
ΑΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ |
|
| |
Συναγερμοί (κόκκινες οδηγήσεις) |
Το κλείσιμο υψηλής και χαμηλής θερμοκρασίας, αποτυχία μετατροπέων, Overvoltage κλείσιμο στην παραγωγή, αποτυχία ανεμιστήρων, συναγερμός χαμηλής τάσης, ΜΠΟΡΕΙ να μεταφέρει την αποτυχία |
| |
Προειδοποιήσεις (κίτρινες οδηγήσεις) |
Χαμηλή τάση εισαγωγής, μετατροπέας στον τρόπο ισχύος derate, μακρινό τρέχον όριο που ενεργοποιείται, τάση εισαγωγής από τη σειρά, που λάμπει overvoltage |
| |
Κανονικός (πράσινες οδηγήσεις) |
Εισαγωγή και παραγωγή εντάξει |
|
|
|
| |
Λειτουργούσα θερμοκρασία |
-40 έως +75 °C [- 40 έως +167 °F] 3) |
|
|
| |
Θερμοκρασία αποθήκευσης |
-40 έως +85 °C [- 40 έως +185 °F |
|
|
|
| |
Διαστάσεις (W Χ Δ Χ Χ) 5) |
482 X 384 X 89 χιλ. (2U)
[19 X 15,1 X 3,5 ίντσα]
|
482 X 384 X 133 χιλ. (3U)
[19 X 15,1 X 5,3 ίντσα]
|
| |
Βάρος (αποκλείοντας τις ενότητες) |
Περίπου 7 κλ [15 λίβρες] |
Περίπου 10 κλ [22 λίβρες] |
| |
ΠΡΟΤΥΠΑ ΣΧΕΔΙΟΥ |
|
| |
Ηλεκτρική ασφάλεια |
EN 60950-1:2006/A2: 2013, EN 62368-1:2020/A11: 2020, το EN 621091:2010/2:2011 |
| |
EMC |
ETSI EN 300 386 v1.3.2
ΤΟ EN 6100061:2019, ΤΟ EN 6100062:2019,
EN 61000-6-3:2007/A1: 2011/AC: 2012, το EN 6100064:2019
|
|
| |
Περιβάλλον |
ETSI EN 300 019-2-1 v2.3.1: 2017 (κατηγορία 1,2)
ETSI EN 300 019-2-2 v2.4.1: 2017 (κατηγορία 2,3)
ETSI EN 300 019-2-3 v2.4.1: 2015 (κατηγορία 3,2)
ETSI EN 300 132-2 v2.6.1: 2019
Κανονικοί λειτουργούντες όροι σύμφωνα με την πρόταση 4,2 IEC 6204053:2016. Άλλοι λειτουργούντες όροι σύμφωνα με την πρόταση 4,3 IEC 6204053:2016, πρέπει να ενθαρρυνθούν
|
| |
|
