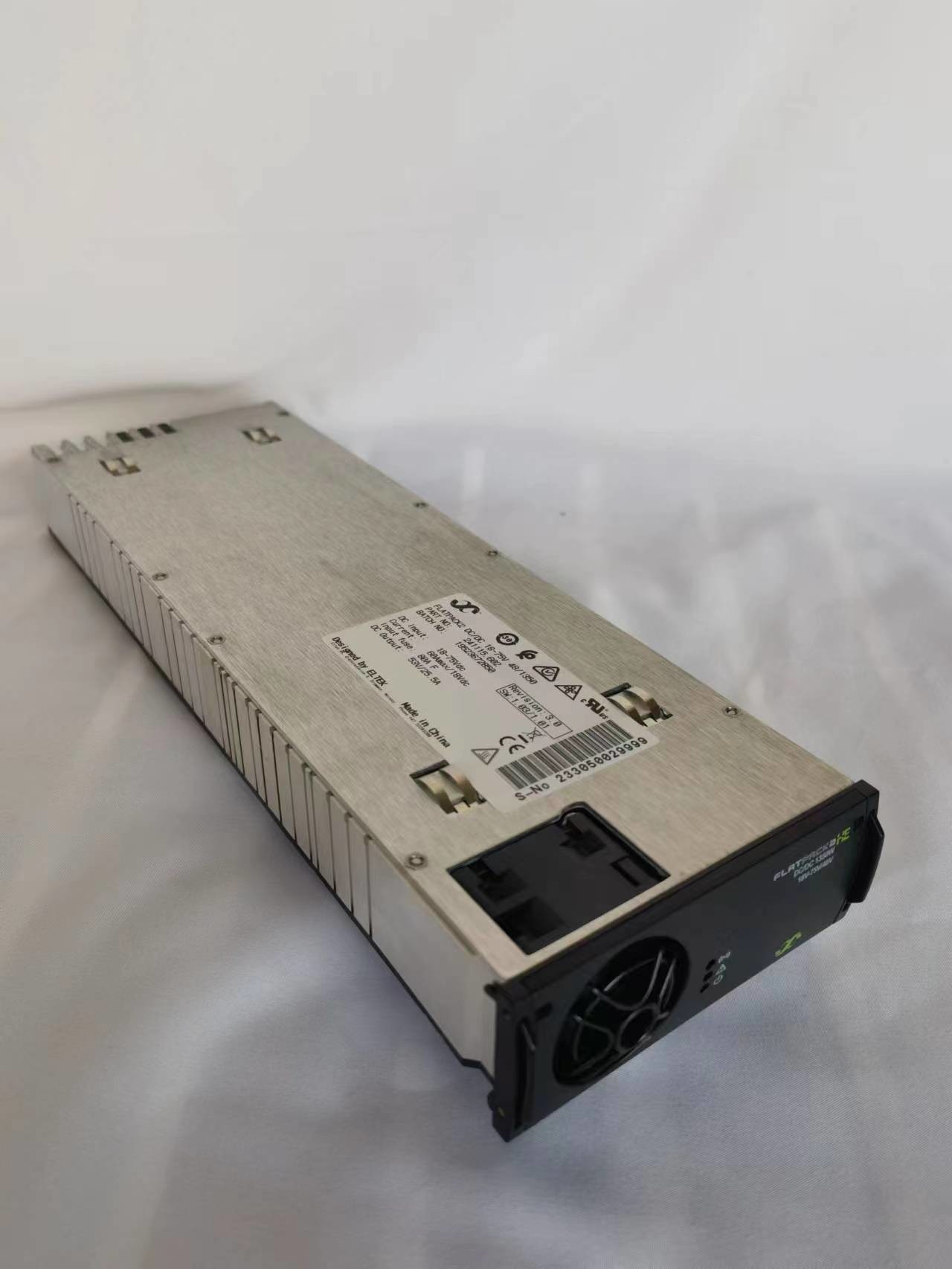

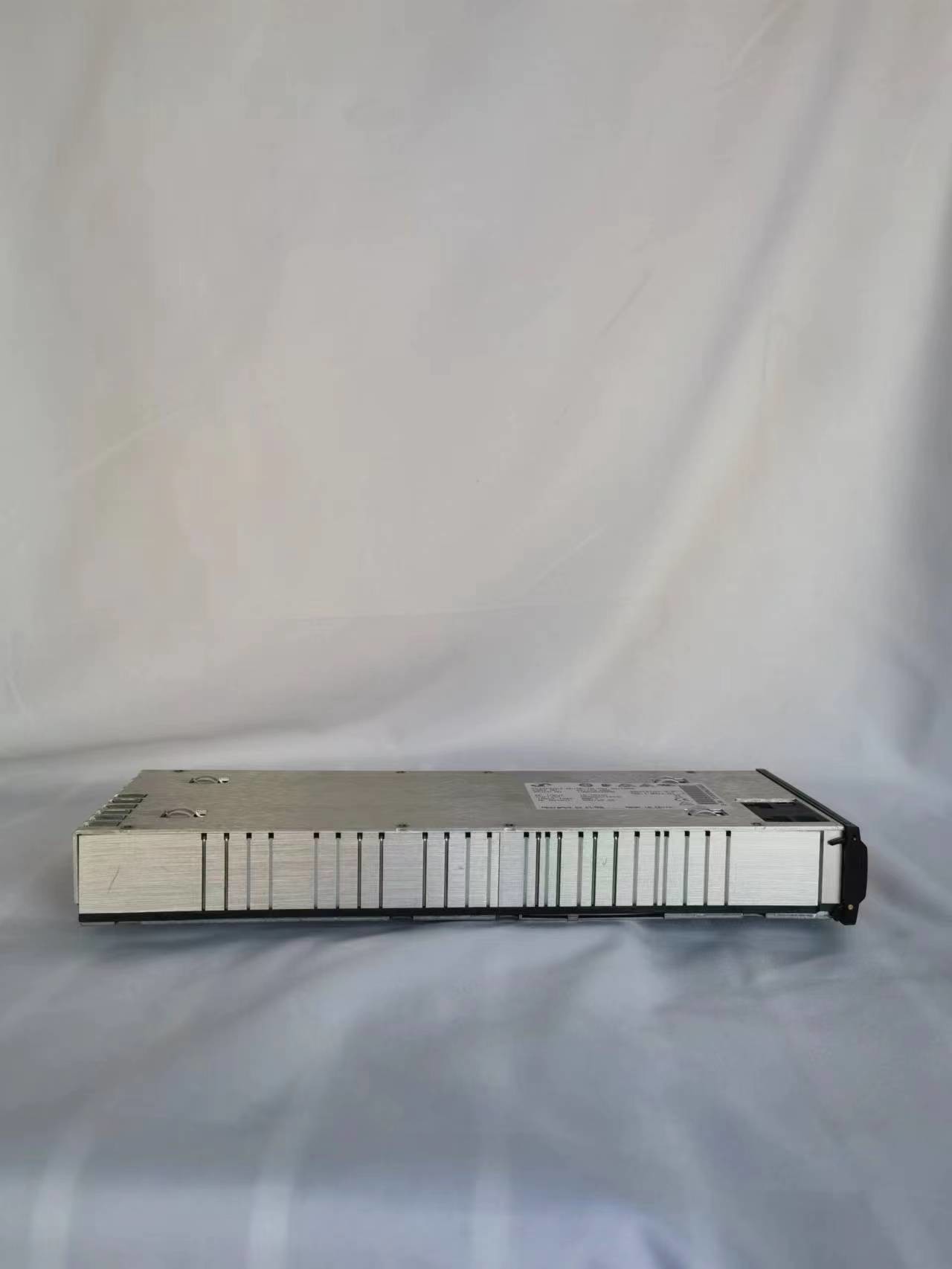

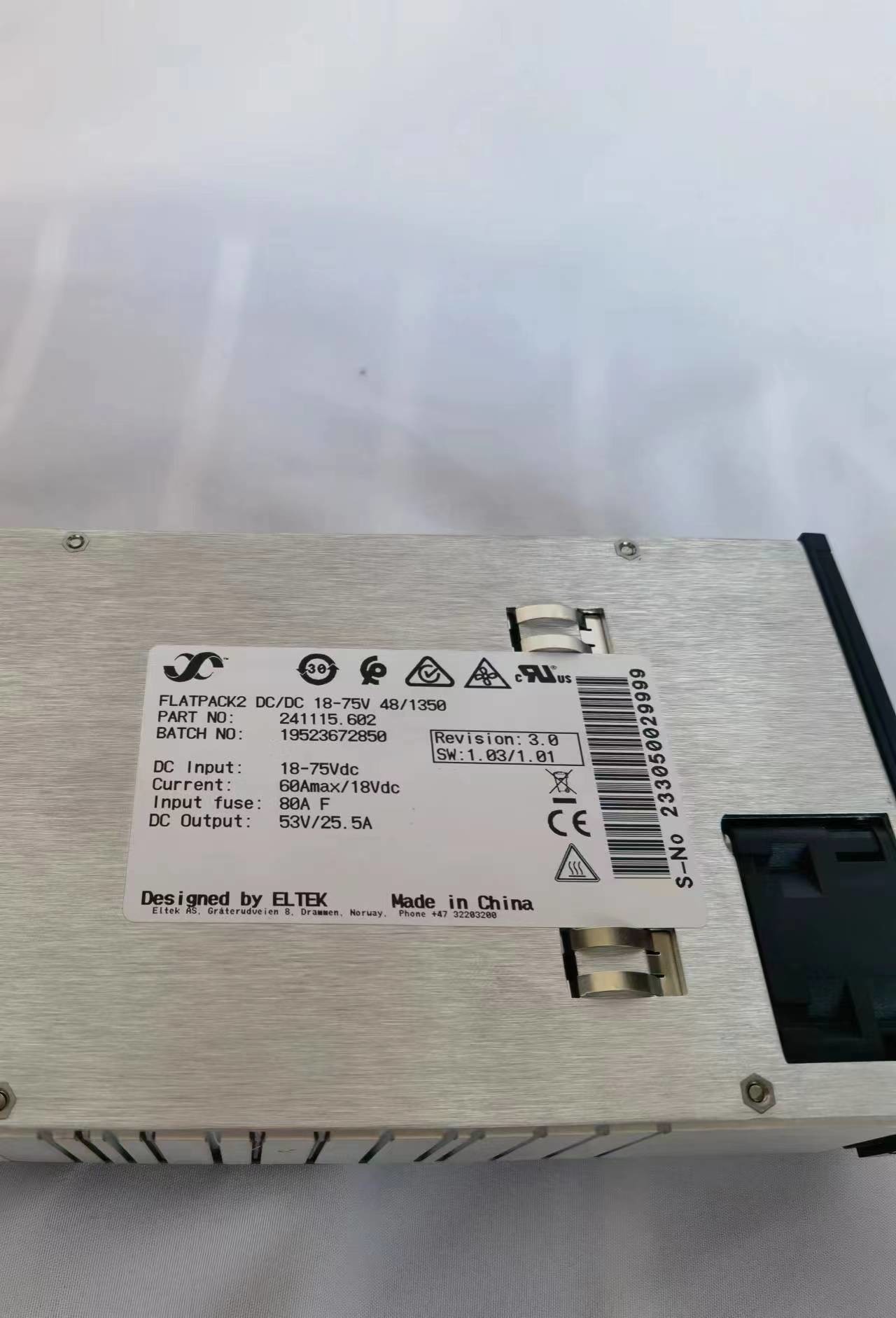

Eltek Flatpack2 DC/DC 18-75V 48V 1350W (Μέρος No.:241115.602)

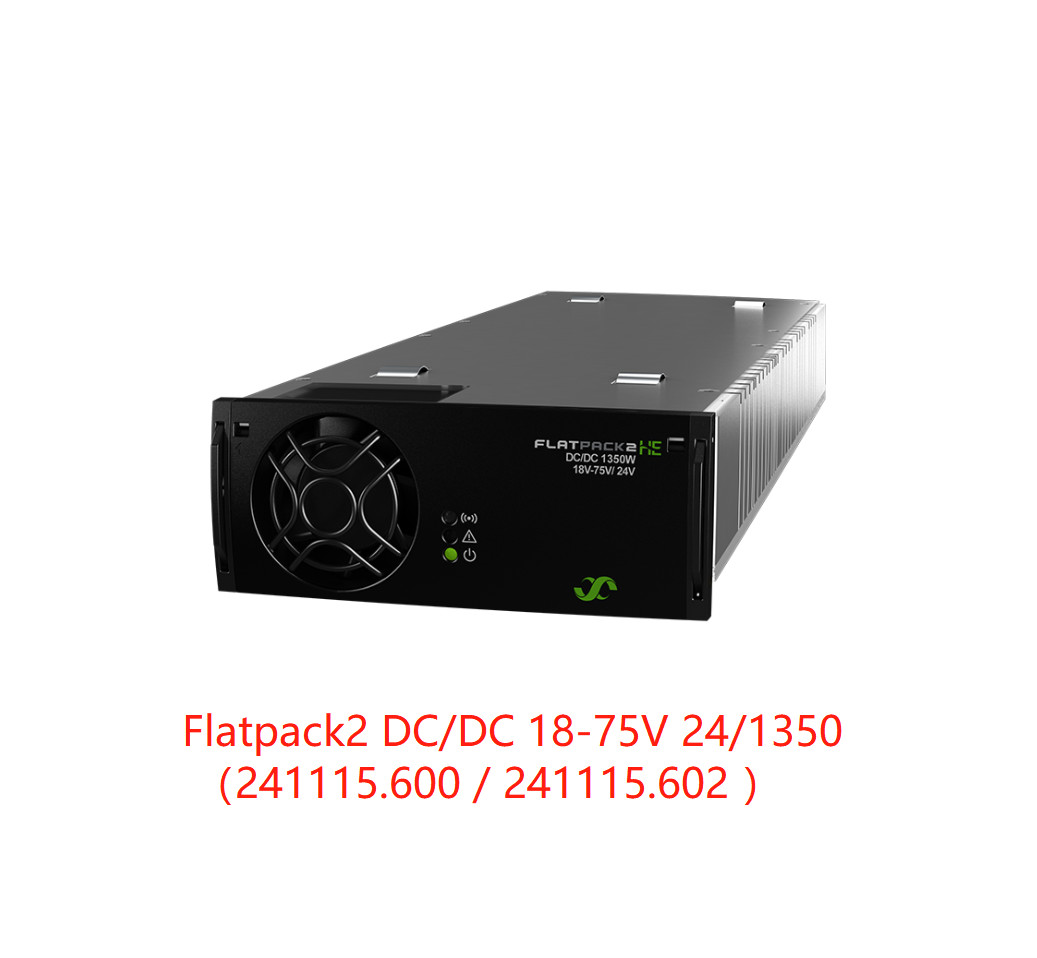

Flatpack2 DC/DC 18-75V 48/1350
Οι μετατροπείς Flatpack2 DC/DC προσθέτουν νέα ευελιξία στα συστήματα ισχύος Flatpack2. Δευτερεύουσες έξοδοι 48 Vdc μπορούν να παρέχονται από την κύρια μπαταρία τάσης. Εφαρμογές που απαιτούν γαλβανική απομόνωση μεταξύ των φορτίων μπορούν πλέον επίσης να αντιμετωπιστούν.
Μετατροπείς DC/DC ευρέος εύρους εισόδου
Το γαλβανικά απομονωμένο CAN bus μπορεί να συνδεθεί με το σύστημα ελέγχου ενός παρεχόμενου συστήματος ισχύος Eltek, επιτρέποντας την παρακολούθηση και τον έλεγχο των μετατροπέων DC/DC χωρίς την προσθήκη ξεχωριστού ελεγκτή.
Βασικά χαρακτηριστικά
-
l Ευρύ εύρος εισόδου
-
l Προστασία OR-ing στην έξοδο
-
l Λειτουργία ενίσχυσης
-
l Γρήγορος παλμός διακοπής
-
l Υψηλή απόδοση, Κλείδωμα τάσης, Απρόσκοπτη ενσωμάτωση στο σύστημα ελέγχου
Παράμετροι:
|
| Μοντέλο 1350W 18-75/ 24V 1350W 18-75/ 48V |
| Αριθμός εξαρτήματος 241115.600 241115.602 |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Εύρος τάσης 20 - 75 V DC (απενεργοποίηση < 16.5V DC) |
| Ρεύμα (μέγιστο) 70 A DC (85 ADC κατά τη διάρκεια της ενίσχυσης) |
| Προστασία Ασφάλεια και προστασία αντίστροφης πολικότητας |
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
| Τάση (προεπιλογή) 26 V DC 53 VDC |
| Τάση (ρυθμιζόμενο εύρος) 24 - 28 V DC 48 - 58.5 VDC |
| Ισχύς (μέγιστη) @ VIN > 26 VDC / VIN = 18 VDC 1350 W / 910 W Ενίσχυση ισχύος 15s / 10min ανάκτηση (V IN > 25VDC) 2000W |
|
Ρεύμα (μέγιστο) 56 A 28 A
Ενίσχυση ρεύματος 15s / 10min ανάκτηση (V IN > 25VDC) 84 A 42 A
|
| Στατική ρύθμιση τάσης (0 - 100% φορτίο) ±1% ±0.5% |
| Δυναμική ρύθμιση τάσης ±5.0% για μεταβολή φορτίου 10-90% ή 90-10%, χρόνος ρύθμισης < 30ms |
| Κυμάτωση, εύρος ζώνης 20MHz < 200 mV pp |
| Προστασία Προστασία από βραχυκύκλωμα, δίοδος OR -ing, προστασία υψηλής θερμοκρασίας, περιορισμός ρεύματος εισόρμησης hot plug-in, απενεργοποίηση υπέρτασης |
| ΑΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ |
| Απόδοση Έως 91.7 % Έως 93.8 % |
|
Απομόνωση 1.2 kVDC - είσοδος προς πλαίσιο 1.9 kVDC - CAN προς πλαίσιο
1.9 kVDC - είσοδος προς έξοδο 1.9 kVDC - CAN προς είσοδο
1.0 kVDC - έξοδος προς πλαίσιο 1.9 kVDC - CAN προς έξοδο
|
| Συναγερμοί: Κόκκινο LED 'on' Απενεργοποίηση χαμηλής και υψηλής τάσης εισόδου, απενεργοποίηση υψηλής και χαμηλής θερμοκρασίας, βλάβη μετατροπέα, απενεργοποίηση υπέρτασης στην έξοδο, βλάβη ανεμιστήρα, συναγερμός χαμηλής τάσης εξόδου |
|
Προειδοποιήσεις: Κίτρινο LED 'on' Μετατροπέας σε λειτουργία μείωσης ισχύος, ενεργοποίηση ορίου ρεύματος εξόδου από απόσταση, τάση εισόδου εκτός
εύρους, αναβοσβήνει σε υπέρταση, Απώλεια επικοινωνίας CAN με τον ελεγκτή
|
| Κανονικό (λειτουργία μονάδας): Πράσινο LED 'on' |
| MTBF (Telcordia SR-332 Έκδοση I μέθοδος III (a)) >315 000 (@ Tambient : 25 °C) >315 000 (@ Tambient : 25 °C) |
| Θερμοκρασία λειτουργίας -40 έως +75°C ( -40 έως +185°F), υγρασία 5 - 95% RH μη συμπυκνωμένη |
| Μείωση θερμοκρασίας άνω των 55 °C (131°F) 1350W σε 1250W @ 65°C (149°F) και 800W @ 75°C (167°F) |
| Θερμοκρασία αποθήκευσης -40 έως +85°C ( -40 έως +185°F), υγρασία 0 - 99% RH μη συμπυκνωμένη |
| Διαστάσεις[ΠxΥxΒ] / Βάρος 109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / < 1.95 kg (4.3 lbs) |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΑΣΜΟΥ |
| Ηλεκτρική ασφάλεια UL 60950-1, EN 60950-1 |
|
EMC EN 61000 -6-1 / -2 / -3 / -4
ETSI EN 300 386 V.1.4.1
|
| Περιβάλλον ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Class 3.2) Συμμόρφωση RoHS (2011/ 65/ EU) και WEEE (2002/96/ EC) |
|
