Οι βοήθειες υψηλής αποδοτικότητάς του στη γενική αποδοτικότητα μιας μακρινής τροφής ΣΥΝΕΧΟΥΣ δύναμης και ως εκ τούτου επίσης η επιχειρησιακή περίπτωση για μια τέτοια λύση για την τροφοδότηση των μακρινών περιοχών.
Οι μικρές διαστάσεις της το καθιστούν τέλειο για την ένταξη στα ράφια κεντρικών υπολογιστών συνήθειας.
| |

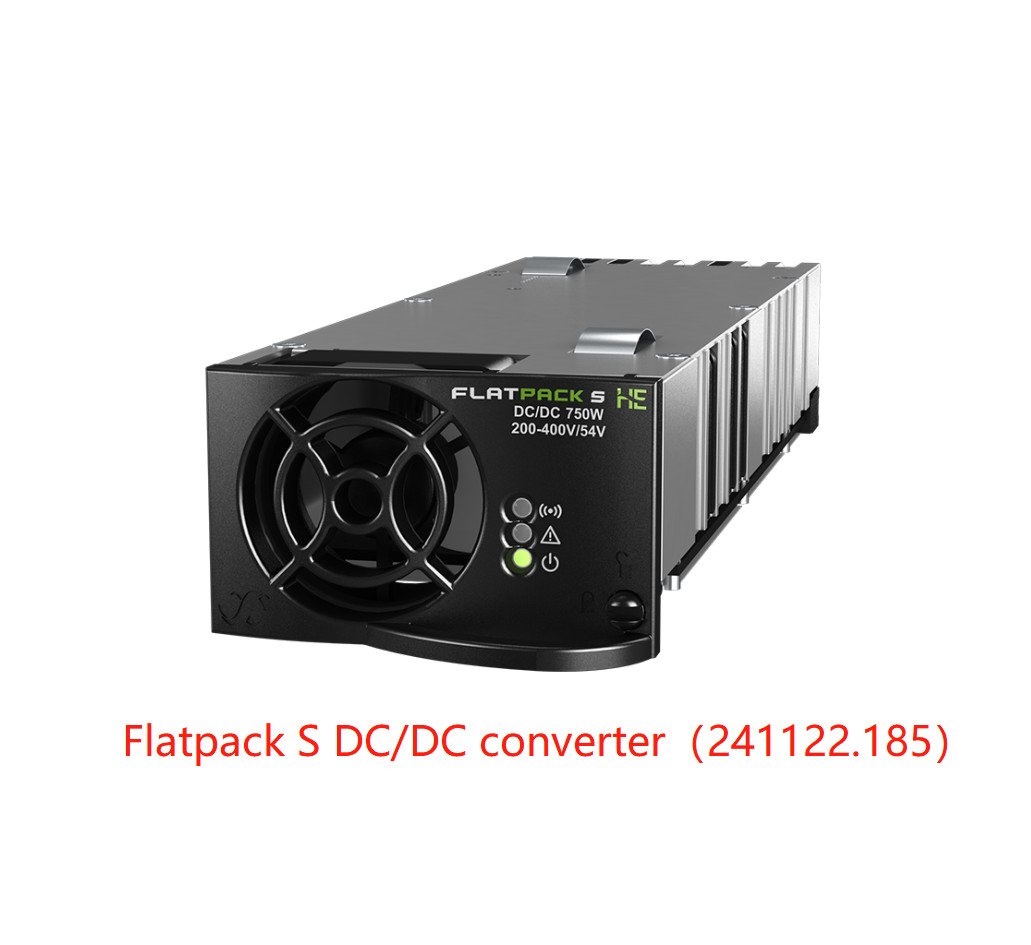

| ΠΡΟΤΥΠΟ | FLATPACK S DCDC 380/54 750 |
| Αριθμός μερών | 241122,185 |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση (ονομαστική) | 300 - 400 VDC |
| Τάση (λειτουργούσα σειρά) | 200 - 400 VDC |
| Τρέχων (μέγιστο) | 2.9 ΠΑΧ |
| Προστασία | Θρυαλλίδα στο θετικό & αρνητικό αναίσθητο κλείσιμο πολικότητας επάνω από 410 VDC |
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
| Τάση (σταθερή) | 54 VDC |
| Ονομαστική εισαγωγή δύναμης (μέγιστο) @ | 750 W |
| Δύναμη (μέγιστο) @ 200 VDC εισαγωγή | 500 W |
| Τρέχουσα (μέγιστο) @ ονομαστική εισαγωγή | 13.8 Α (@VOUT < 54="" VDC=""> |
| Κρατήστε ψηλά το χρόνο, μέγιστη δύναμη παραγωγής | >10ms τάση παραγωγής > 41 VDC |
| Τρέχουσα διανομή (10 - φορτίο 100%) | ±5% του μέγιστου ρεύματος από 10 στο φορτίο 100% |
| Στατικός κανονισμός τάσης (10 - φορτίο 100%) | ±0.5% |
| Δυναμικός κανονισμός τάσης | ±5.0% για την παραλλαγή φορτίων 10-90% ή 90-10%, χρόνος κανονισμού < 50ms=""> |
| Κυματισμός | < 150="" mVPP=""> |
| Προστασία | ORing FET |
| | Απόδειξη βραχυκυκλώματος |
| | Υψηλής θερμοκρασίας προστασία |
| | Πέρα από το κλείσιμο τάσης |
| ΑΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ |
| Αποδοτικότητα | > 96% |
| Απομόνωση | 4.2 kVDC - που εισάγεται στην παραγωγή
2.25 kVDC - που εισάγεται στη γη 710 VDC - παραγωγή στη γη |
| Συναγερμοί: Κόκκινες οδηγήσεις | Κλείσιμο χαμηλής και υψηλής εισαγωγής θερμοκρασίας τάσης, υψηλής και χαμηλής, αποτυχία διορθωτών,
Overvoltage κλείσιμο στην παραγωγή, αποτυχία ανεμιστήρων όταν ΜΠΟΡΟΥΝ να μεταφέρουν οι στάσεις ανεμιστήρων, χαμηλός συναγερμός τάσης παραγωγής, την αποτυχία |
| Προειδοποιήσεις: Κίτρινες οδηγήσεις | Ο μετατροπέας στον τρόπο de-ποσοστού ισχύος, μακρινό όριο ρευμάτων παραγωγής που ενεργοποιείται, τάση εισαγωγής από τη σειρά, που λάμπει overvoltage, απώλεια ΜΠΟΡΕΙ επικοινωνία με τον ελεγκτή |
| Κανονική λειτουργία: Πράσινες οδηγήσεις |
| Ηλεκτρονόμος συναγερμών (αριθ. - ανοίγει όταν αποσυνδέεται) | Ανοίγει στους συναγερμούς1) και την ελλείπουσα τάση εισαγωγής. |
| MTBF (Telcordia SR-332 ζήτημα Ι μέθοδος ΙΙΙ (α)) | >350 000 (@ Tambient: 25 °C) |
Λειτουργούσα θερμοκρασία (βόμβος 5-95% RH n.cond.) Μέγιστα de-ποσοστά δύναμης παραγωγής επάνω από temp/ | -40 + 85°C [- 40 σε +185°F]
60°C [140°F]/500W @ 70°C [158°F]/125W @ 85°C [185°F] |
| Θερμοκρασία αποθήκευσης | -40 σε +85°C (- 40 σε +185°F), υγρασία 0 - 99% RH non-condensing |
| Βάρος διαστάσεων [WxHxD]/ | 72 X 40 Χ 217mm2) (2,84 X 1,57 X 8,54») 2)/ < 850="" g=""> |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΟΥ |
| Ηλεκτρική ασφάλεια | UL 609501:2011, EN 60950-1:2006+A11: 2009+A1: 2010+A12: 2011 |
| EMC | ETSI EN 300 386 v1.6.1, FCC CFR 47 μέρος 15:2013
ΤΟ EN 6100061:2007, 62:2005, - 63:2007 + Α1: 2010, - 64:2007 + Α1: 2010 |
| Περιβάλλον | ETSI EN 300 019: 2-1 (κατηγορία 1,2), 2-2 (κατηγορία 2,3) & 2-3 (κατηγορία 3,2)
RoHS (2011/65/EU) και WEEE (2002/96/ΕΚ) υποχωρητικό |
1) για τους συναγερμούς κλεισίματος υψηλής και χαμηλής θερμοκρασίας και αποτυχίας ανεμιστήρων ο ηλεκτρονόμος θα ανοίξει τουλάχιστον 5s προτού να διακόψει η ενότητα 2) συμπεριλαμβανομένης της λαβής το βάθος είναι 234mm [9,21»] και ύψος 42mm [1,65»] |
