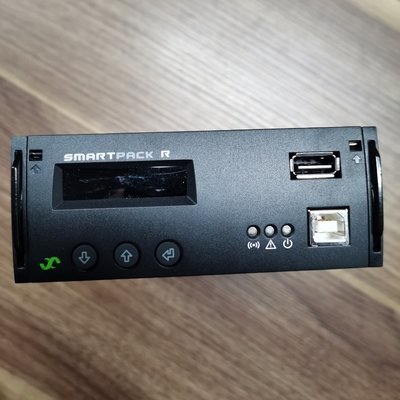

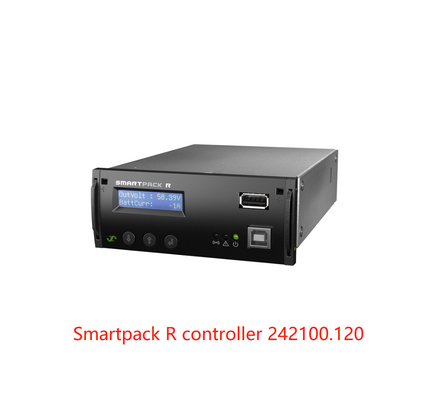

Ελεγκτής Eltek Monitoring Smartpack R για σύστημα πυρήνα ηλεκτρικής ενέργειας τηλεπικοινωνιών (μέρος αριθ. : 242100.120
Ελεγκτής Smartpack R για να ετοιμάσει το σύστημα ενέργειας σας για υψηλής ταχύτητας, υψηλής χωρητικότητας και συνδεδεμένο με το αύριο,Αυτό το ρυθμιστικό μεταρρύθμιση θα φέρει το υπάρχον σύστημα ενέργειας σε συμφωνία με τις τρέχουσες απαιτήσεις, παρατείνει τη διάρκεια ζωής του και μειώνει έτσι τόσο το κόστος λειτουργίας όσο και την ανάγκη για νέες επενδύσεις σε ενέργεια.
ΚΥΡΙΣΤΙΚΑ χαρακτηριστικά
- ΕΠΙΣΤΡΟΠΟΙΗΣΗ ΑΠ' ΕΠΙΣΤΡΟΠΟΥ
Μορφή, προσαρμογή, λειτουργία συμβατή με την παλιά
Ελεγκτής Eltek Smartpack
IPv4/v6, ανταποκρινόμενη διεπαφή ιστού HTML5,
SNMPv3, MODBUS TCP, Ράδιο,
δοκιμή διείσδυσης ασφαλείας
- · ΔΙΑΒΑΣΤΗΜΑΤΙΚΑ ΣΥΣΤΗΜΑΤΟΥ
Όλες οι μονάδες ισχύος Eltek, συμπεριλαμβανομένων
Αντιστρέφτες και κόμβοι CAN όπως:
Φλεξίμονιτέρ
- · Παρακολούθηση του δικτύου τηλεπικοινωνιών
Σειριακές θύρες/USB: USB τύπου Β, USB τύπου Α
Διοικητής για dongles, WiFi, 4G modems,
Bluetooth, flash drive κλπ.
RJ-11 w/RS-232/RS-485 w/ MODBUS RTU
Σκλάβος για SCADA και MODBUS RTU
Διοικητής για τη συλλογή δεδομένων από τρίτο μέρος
εξοπλισμός με γενικές ρυθμιζόμενες
Πρωτόκολλο για Smartmeters, κλπ. και σταθερό
πρωτόκολλα για μπαταρίες ιόντων λιθίου κλπ.
Εφαρμογές
ΤΕΛΕΚΟΜ - Ασύρματα
· Ραδιοφωνικός σταθμός βάσης / τοποθεσίες κυττάρων
· LTE / 4G / 5G
· MCS
· Μικροκύματα
· Ευρυζωνικό δίκτυο
ΤΕΛΕΚΟΜ ∆ΙΚΑΙΩΤΗΤΑ
· Κεντρικό γραφείο / CORD
· Φυτικές ίνες
· Εκπομπή
· Κέντρο δεδομένων
Παράμετροι:
|
ΤΕΧΝΙΚΗ ΕΠΙΛΗΨΗ
|
|
| Σχήμα |
Επικεφαλής |

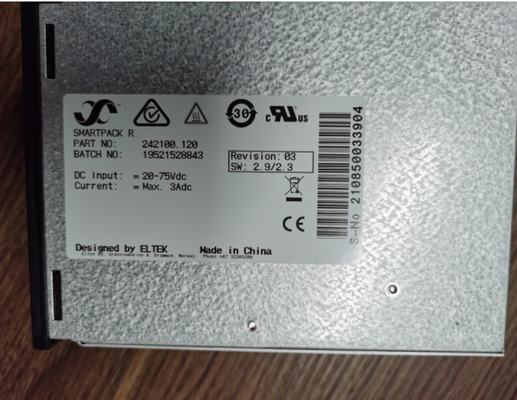

| Αριθμός τμήματος |
242100.120 |
| Πληροφορίες εισόδου |
|
| Τεχνική διάταξη |
10 - 75 VDC |
| Κατανάλωση ενέργειας |
3 W (κοιμή λειτουργία οθόνης, χωρίς διαχωριστική ισχύ CAN, ενεργοποίηση LVD, χωρίς ισχύ USB) 25 W (ενεργοποίηση οθόνης, διαχωριστική ισχύ CAN, ενεργοποίηση LVD, ισχύ USB) |
| Σύνδεσμοι συστήματος - Παρατηρητές συστήματος |
|
| Αισθητήρα τάσης, υποστήριξη τάσης συστήματος |
12 VDC, 24 VDC, 48 VDC & 60 VDC |
| Η έννοια του ρεύματος, υποστήριξη της παράκαμψης |
0 - 20mV, 0-50mV, 0 - 60mV και 0-100mV |
| Παρακολούθηση ασφάλειας μπαταρίας |
Βοηθητικός διακόπτης NO/NC, Τραβήξτε επάνω/κάτω |
| Παρακολούθηση ασφαλειών φόρτωσης |
Βοηθητικός διακόπτης NO/NC, Διοδιακή μήτρα Τραβήξτε επάνω/κάτω |
| Παρακολούθηση θερμοκρασίας μπαταρίας |
Εισαγωγή αισθητήρα AD590 |
| Παρακολούθηση της συμμετρίας της μπαταρίας (ενσωματωμένη) |
4 x εισόδους αναλογικής τάσης [0-75V] (12, 24 ή 60V μπλοκ) |
| Συστημικές συνδέσεις - Ελέγχος LVD |
|
| Αποσύνδεση μπαταρίας |
1 (υποστηρίζεται με κλειδαριά ή χωρίς κλειδαριά) |
| Αποσύνδεση φορτίου |
2 (επιδοτούμενο με κλειδαριά ή χωρίς κλειδαριά) |
| Γενικές εισροές και εκροές |
|
| Ψηφιακές διαμορφώσεις, εισροές 1-6 |
Βοηθητικός διακόπτης: NO/NC |
| Αναλογικές διαμορφώσεις, εισροές #1-2 |
Αναλογική τάση [0-75V] (Συγκροτείται ως NO, NC, αισθητήρας διόδου ή αισθητήρα τάσης) |
| Ανάλογες διαμορφώσεις, εισροές #3-6 |
Αναλογική τάση [0-75V] (Συγκροτείται ως NO, NC, Diode Matrix Sensor ή Voltage Sensor) Υποστήριξη: Θεραπεία θερμοκρασίας w/ NTC probe |
| Συγκροτήσεις εξόδου, εξόδους 1-6 |
6x Relay ∆ημικό/Σχήμα C - Διαμορφώσιμο κανονικά ανοικτό/κλειστό [Μέγιστη ισχύς 75V/2A/60W] |
| Σύνδεσμοι συστήματος ελέγχου |
|
| Δύναμη CAN |
Διανεμημένη ισχύς CAN διαθέσιμη +/- 500mA |
|
Κύκλοι CAN
|
Υποστήριξη: Η/Υ οθόνες, Η/Υ οθόνη ράχτρα μπαταρίας, Η/Υ οθόνη φόρτωσης/ή ρεύματος, Η/Υ οθόνη Fleximonitor, Η/Υ οθόνη AC και Smartnode (παλαιό) |
| ΧΡΗΣΙΣΤΗΣ ΕΝΤΕΣΦΕΣ |
|
|
| Τοπικό |
Αλφαριθμητική οθόνη LCD (υποστηρίζεται η παραδοσιακή και απλοποιημένη κινεζική γλώσσα) & 3 πλήκτρα |
|

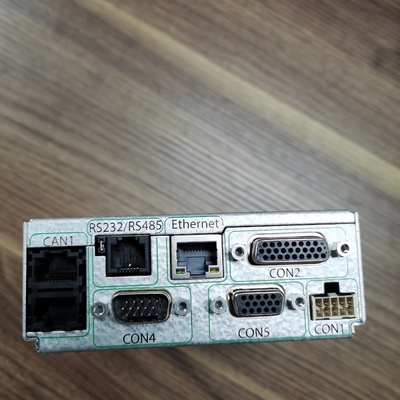

Ηθική θύρα (eth 0: θύρα LAN)
(eth 1: θύρα σκάφους με/DHCP, θύρα συσκευής USB)
|
10/100 BASE-T (προαιρετικά: 1000 BASE-T) IPv4/v6
Πρωτόκολλα IP: HTTP (HTML5 Responsive User Interface) / SSL ((TLS w/ self-signed certificate generator ή load authenticated certificates), SNMP v3 w/Generic MIBs & Enterprise MIB type:SP2- MIB (Τμήμα 10 της Eltek), MODBUS TCP και pComm UDP (PowerSuite), VPN, VLAN, NTP, SFTP & RADIUS
|
|
Διοικητής USB
Συσκευή USB
|
Φλας δίσκος για αναβάθμιση SWFW και φόρτωση αρχείου διαμόρφωσης XML Διαμόρφωση ανάγνωσης από το λιμάνι συσκευής USB Smartpack 1ης γενιάς
wlan0: WiFi dongle για ασύρματη πύλη σκάφους, wwan0: 4G USB Cellular Modem eth2: Ethernet Gigabit
ΠΚ ∙ pComm ∙ Windows PowerSuite
|
| Συριακές θύρες |
RS-232 και RS-485 για σύνδεσμο RJ11
Σειριακά πρωτόκολλα: MODBUS RTU Slave, MODBUS RTU/ASCII Master (περισσότεροι προκαθορισμένοι τύποι και πλήρης γενική δυνατότητα ρύθμισης αναγνώστης δεδομένων),Αναφορά κλήσεων-επιστροφής/SMS μέσω μοντέμου (PSTN ή GSM) και pComm (PowerSuite)
|
| Γενικές προδιαγραφές |
|
|
| Μέγεθος (WxHxD) |
109 x 44 (1U) x 156 mm (4,3 x 1,75 x 6,1 ̊) [Βάση υπόστεγου: 140 mm] |
| Περιοχή θερμοκρασίας |
Δραστηριότητα -20 έως +65 ̊C (-40 έως 149 ̊F) |
| ΣΤΑΡΤΑΡΤΕΣ ΣΥΝΤΑΡΤΑΣ |
|
|
| Ηλεκτρική ασφάλεια |
Οδηγία 2008/68/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Ιουνίου 2008, σχετικά με την προστασία των ζώων από τη μόλυνση από τη βροχή (ΕΕ L 347 της 20.11.2008, σ. 1).2013 |
| ΕΜΚ |
ETSI EN 300 386 V.2.1.1, EN 61000-6-1 ((2007) /-2 ((2005) /-3 ((2012) /-4 ((2011),
Η FCC CFR47 μέρος 15B τμήμα 109: 2010
|
| Περιβάλλον |
Ετικέτες:3.1 (Τάξη 1.2), 2-2 v2.4.1 (Τάξη 2.3) και 2-3 v2.4.1 (Τάξη 3.2) 2011/65/ΕΕ (RoHS) & 2012/19/ΕΕ (ΑΗΗΕ)
Κανονικές συνθήκες λειτουργίας σύμφωνα με την IEC 62040-5-3:2016 παράγραφος 4.2Άλλες συνθήκες λειτουργίας σύμφωνα με την IEC 62040-
5-3:2016 παράγραφος 4.3, πρέπει να ενημερωθεί
|
|
Σύγκριση παρακολούθησης Eltek
|
Συσκευή CAN
|
Ξεκινήστε.
|
Τέλος
|
Αμβλύνσεις των κόμβων
|
|
Σμαρτπακ
|
1
|
14
|
14
|
|
Smartpack 2 Βασικό
|
1
|
10
|
10
|
|
Το Smartpack 2 Master
|
11
|
14
|
4
|
|
Επικοινωνία
|
17
|
30
|
14
|
|
Παρακολούθηση μπαταρίας
|
33
|
46
|
14
|
|
Παρακολούθηση φορτίου
|
49
|
62
|
14
|
|
Φλεξόμετρο
|
65
|
78
|
14
|
|
Ηλεκτρονικές συσκευές
|
81
|
94
|
14
|
|
Ελέγχου κύριας
|
97
|
110
|
14
|
Λύσεις
Παρέχουμε πλήρεις λύσεις, συμπεριλαμβανομένης της έρευνας τοποθεσίας, προτείνουμε επαγγελματικό σχέδιο σύμφωνα με το αίτημα του πελάτη, τεχνική υποστήριξη,Υπηρεσία συντήρησης και εξυπηρέτησης εταιρειών τηλεπικοινωνιών εντός και εκτός ΚίναςΈχουμε μια ικανή ομάδα και ένα δίκτυο αξιόπιστων συνεργατών σε όλο τον κόσμο.
Γενικά ερωτήματα:
1Πώς ελέγχετε την ποιότητα;
Α:Όλα τα προϊόντα πριν από την αποστολή υποβάλλονται σε προσομοίωση σεναρίων χρήσης, φόρτωσης και πλήρους φόρτωσης και δοκιμής διαμοιρασμού ρεύματος για να εξασφαλιστεί η ποιότητα του προϊόντος.
2Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Α: Δεν υπάρχει ελάχιστη ποσότητα παραγγελίας, και μπορεί επίσης να γίνει.
3Μπορείτε να μας παρουσιάσετε την εταιρεία σας;
Θα σας στείλω αργότερα το έγγραφο εισαγωγής της εταιρείας για να σας δώσω μια πιο ολοκληρωμένη και άμεση εισαγωγή στις πληροφορίες της εταιρείας μας.
4Ποια είναι τα πλεονεκτήματα της εταιρείας σας;
Α:Αρκετά αποθέματα και εγγύηση εφοδιασμού για την επακόλουθη ανανέωση του εφοδιασμού, ευέλικτα σύμφωνα με τις διαφορετικές ανάγκες των πελατών, παρέχοντας διαφορετικές λύσεις.
5Μπορώ να στείλω δείγματα; Να μου το αναφέρετε μαζί με την τιμή;
Α: Μπορείτε να στείλετε δείγματα, τα δείγματα υπόκεινται σε μεγάλη υπερηφάνεια, και το φορτίο πρέπει να βαρύνεται από εσάς.
6Πώς αντιμετωπίζει η εταιρεία σας το πρόβλημα της ποιότητας;
Α: Η εταιρεία μας ασχολείται με αυτή τη βιομηχανία για σχεδόν 10 χρόνια. Έχει ήδη μια ορισμένη φήμη. Θα το αναλύσουμε προσεκτικά.Μπορείτε να είστε βέβαιοι ότι θα κάνει τα πράγματα σύμφωνα με τη σύμβαση σύμβασης και ποτέ δεν θα σας αφήσει να έχουν καμία μετά τις ανησυχίες, η ομάδα εξυπηρέτησης μας θα χαρεί να σας εξυπηρετήσει.
7 Και η ποιότητα;
Α: 100% πρωτότυπο με νέο πακέτο. Θα δοκιμάσουμε κάθε στοιχείο πριν το αποστείλουμε για να βεβαιωθούμε ότι κάθε στοιχείο έχει καλή ποιότητα.
8 Πόσους μήνες εγγύηση;
Α: 1 έτος εγγύηση ποιότητας
9 Πώς να χειριστείτε οποιαδήποτε κακή ποιότητα αγαθών;
Α: Τα εμπορεύματα μπορούν να σταλούν με ταχυδρομική αποστολή για προϊόντα κακής ποιότητας εντός της εγγύησης.
