| ΤΗΣ ΤΕΧΝΙΚΗΣ ΕΠΙΛΗΨΗΣ |
| Σχήμα |
Επικοινωνία με το διαχειριστή |

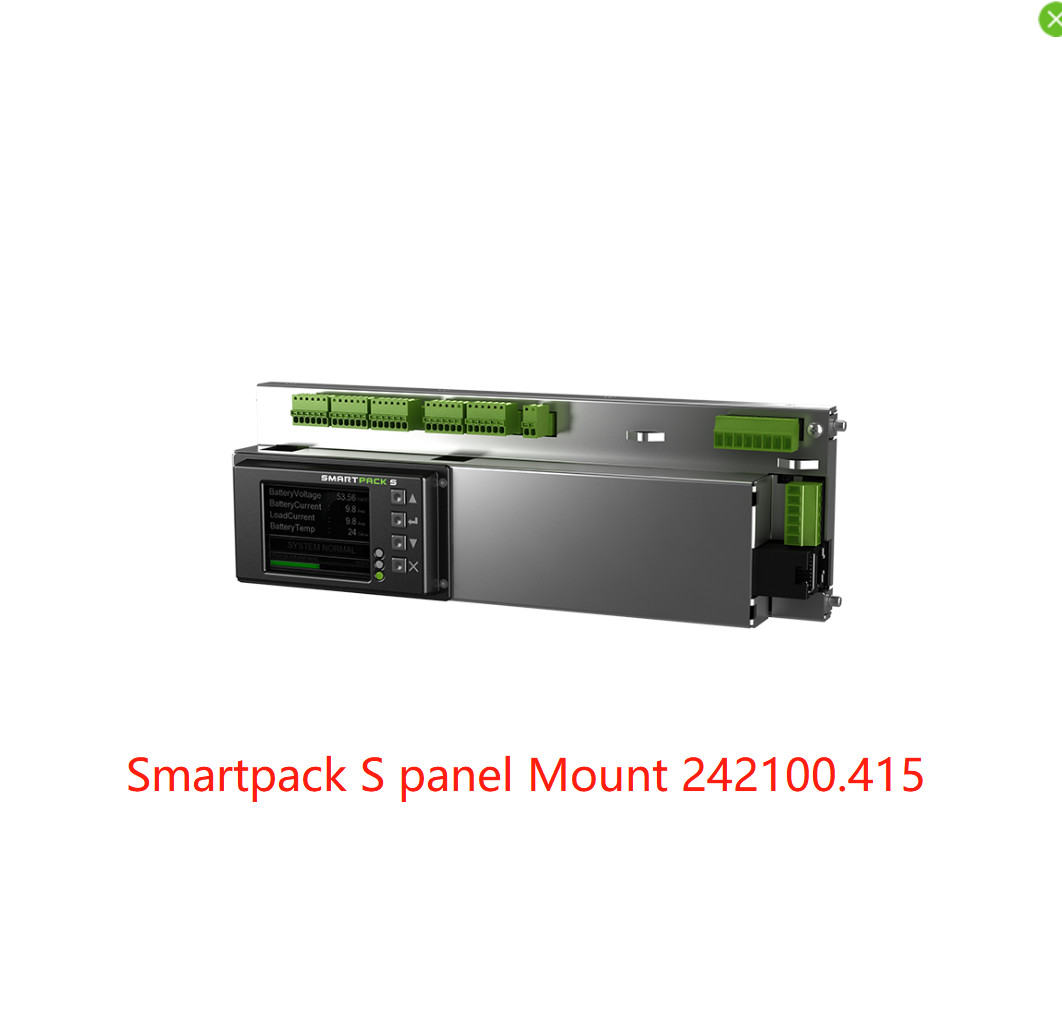

| Αριθμός τμήματος |
242100.415 |
| Πληροφορίες εισόδου |
|
|
| Τεχνική διάταξη |
10 - 75 VDC |
| Εγκατάσταση σε γείωση της εξόδου συστήματος |
Υποστηρίζει θετικές, κυμαινόμενες και αρνητικές κατανομές. |
| Ηλεκτρική κατανάλωση, μέγιστη - χωρίς αναμεταδιδόμενα ενεργοποιημένα μέγιστη - όλα τα αναμεταδιδόμενα ενεργοποιημένα |
3,1W (κοιμή οθόνη) 5,5W (ενεργή οθόνη) |
| Σύνδεσμοι συστήματος - Παρατηρητές συστήματος |
|
| Αισθητήρα τάσης, υποστήριξη τάσης συστήματος |
12 VDC, 24 VDC, 48 VDC & 60 VDC |
| Η έννοια του ρεύματος, υποστήριξη της παράκαμψης |
0 - 20mV και 0 - 60mV |
| Παρακολούθηση ασφάλειας μπαταρίας |
Βοηθητικός διακόπτης NO/NC, Τραβήξτε επάνω/κάτω |
| Παρακολούθηση ασφαλειών φόρτωσης |
Βοηθητικός διακόπτης NO/NC, Διοδιακή μήτρα Τραβήξτε επάνω/κάτω |
| Ανίχνευση σφαλμάτων εδάφους |
Απλή ανίχνευση κυκλώματος γέφυρας [Ανεκτικότητα: ±10%, εύρος συναγερμού: 25 kΩ ̇ 500k Ω] |
| Παρακολούθηση της ταχύτητας του ανεμιστήρα |
Αισθητήρα ταχύτητας 0 -65000 στροφές/δευτερόλεπτο [Εισφορά 15V κατ' ανώτατο όριο] |
| Συστημικές συνδέσεις - Ελέγχος LVD |
|
|
| Αποσύνδεση μπαταρίας |
1 (με κλειδαριά ή χωρίς κλειδαριά) |
| Αποσύνδεση φορτίου |
1 (με κλειδαριά ή χωρίς κλειδαριά) |
| Εισαγωγές και εξόδους |
|
|
| Ψηφιακές διαμορφώσεις, εισροές #1 -6 |
Βοηθητικός διακόπτης: NO/NC
Θερμοκρασία (για τον ανιχνευτή NTC)
|
| Αναλογικές διαμορφώσεις, εισροές #1 -4 |
Αναλογική τάση[±0 - 10V]
Μέτρηση ρεύματος ±4-20mA (μέσω εξωτερικής αντίστασης 470k Ω)
|
| Ανάλογες διαμορφώσεις, εισροές 5 - 6 |
Αναλογική τάση[0 -75V] Μέτρηση συμμετρίας |
| Συγκροτήσεις εξόδου, εξόδους #1 -6 (αλαμάκια) |
6x Ρέλεϊ ∆ημικό/ Τύπος C
Διαμορφωτέο κανονικά ανοιχτό/κλειστό [Μέγιστη ισχύς 75V/2A/60W]
|
| Έλεγχος ανεμιστήρα |
Αναλογική τάση [0 - 10V] ρεύμα εξόδου 0 - 20 mA
Αντίσταση εισόδου ανεμιστήρα ελάχιστο 10 k Ω
|
| Διαθέσιμη ισχύς CAN για τους κόμβους CAN της Eltek |
500mA |
| ΧΡΗΣΙΣΤΗΣ ΕΝΤΕΣΦΕΣ |
|
| Τοπικό |
2.2 ∆είκτης χρώματος TFT 65k, ανάλυση QVGA, 4 πλήκτρα |
| Πύλη Ethernet |
10/ 100 BASE- T (HP Auto MDI/ MDI- X)
Πρωτόκολλα IP: HTTP / SSL, SNMP v3, MODBUS TCP και pComm UDP (PowerSuite)
|
| Σειριακή θύρα |
RS-232 και RS-485 για σύνδεσμο RJ11
Σειριακά πρωτόκολλα: MODBUS RTU, Modem Call-Back/SMS reporting (PSTN ή GSM), COMLI, CSCP και pComm (PowerSuite)
|
| Γενικές προδιαγραφές |
|
| Μέγεθος (WxHxD*) * βάθος πίσω από το πάνελ |
232.2 x 76,2 x 33,0 mm (9,1 x 3 x 1,3 ′′) |
| Περιοχή θερμοκρασίας |
Δραστηριότητα -20 έως +65 ̊C (-40 έως 149 ̊F) |
| ΣΤΑΡΤΑΡΤΕΣ ΣΥΝΤΑΡΤΑΣ |
|
| Ηλεκτρική ασφάλεια |
UL 60950 -1-3η έκδοση, EN 60950 -1-3η έκδοση |
| ΕΜΚ |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
Το τμήμα 15 του FCC, υποτμήμα 109
|
| Περιβάλλον |
ETSI EN 300 019: 2-1 (Τάξη 1.2), 2-2 (Τάξη 2.3) & 2-3 (Τάξη 3.2)
Συμμόρφωση με την ROHS
|
|
