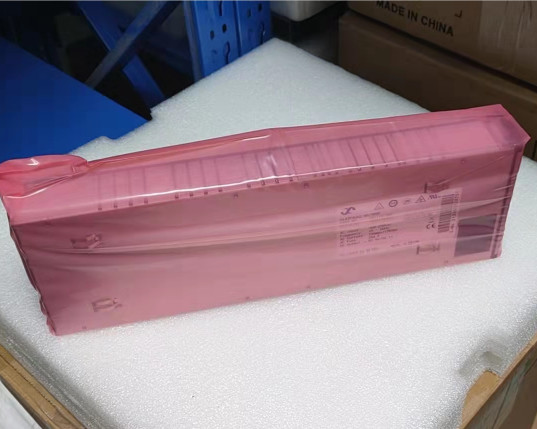

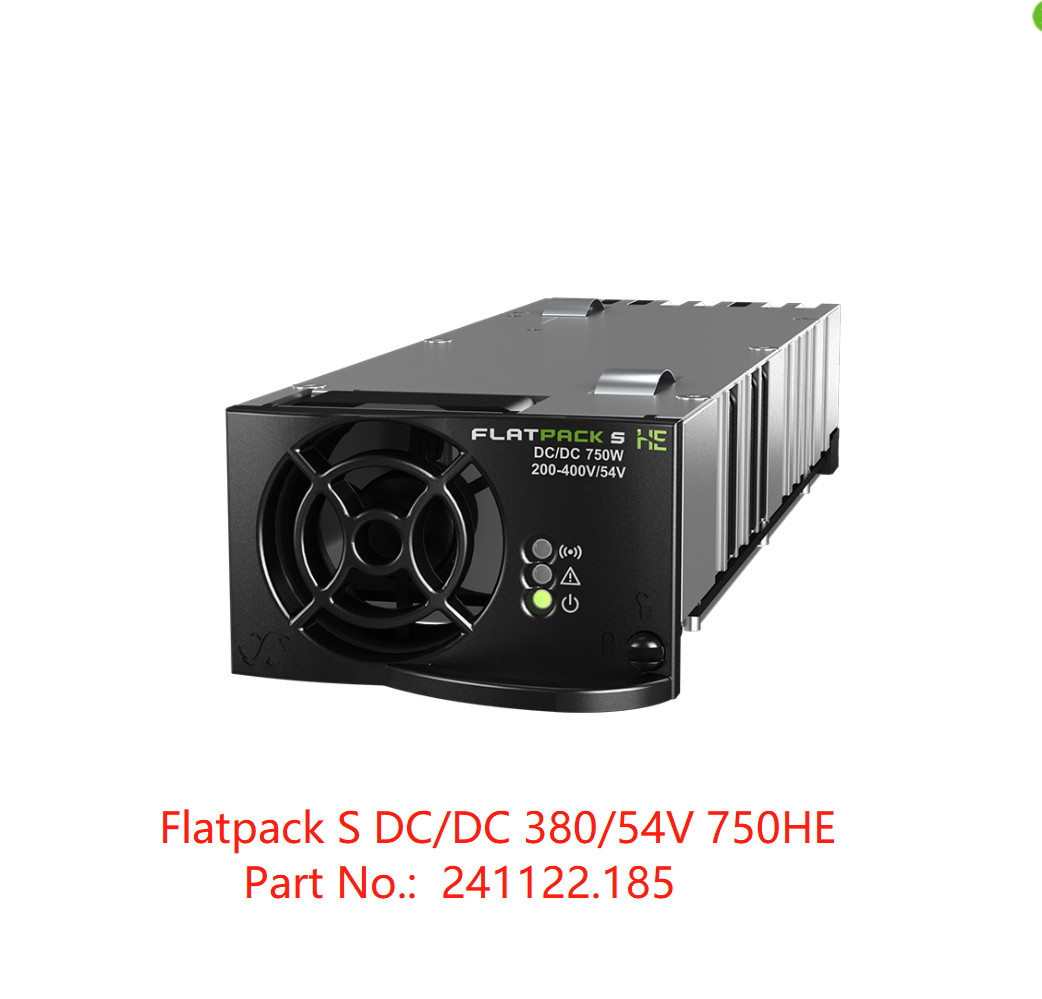

Μετατροπέας Eltek Flatpack S DC/DC 380/54V 750HE Μετατροπέας Compact HE για μικρές και μεσαίες τηλεπικοινωνίες 241122.185
Μετατροπέας Eltek Flatpack S DC/DC 380/54V 750HE Μετατροπέας Compact HE για μικρές και μεσαίες εφαρμογές τηλεπικοινωνιών (αριθ. μέρους 241122.185)
Ο μετατροπέας Flatpack S DC/DC ενσωματώνει τις προδιαγραφές Telecom, υψηλή απόδοση, προστασία των ροών στην έξοδο και υψηλή ισχύ σε ένα μικρό, 217 mm βαθύ κουτί.Η υψηλή απόδοσή του συμβάλλει στην συνολική απόδοση μιας απομακρυσμένης τροφοδοσίας συνεχούς τροφοδοσίας και ως εκ τούτου επίσης η επιχειρηματική περίπτωση για
Οι μικρές διαστάσεις του το καθιστούν ιδανικό για ενσωμάτωση σε προσαρμοσμένα ράφια server.
Βασικά χαρακτηριστικά:
ΚΥΡΙΣΤΙΚΑ χαρακτηριστικά
• ΜΙΛΟ
• ΚΑΡΤΗ
• ΔΕΣΤΗΣΗ ΔΕΣΤΗΣΙΑΣ ∙ 19.5 W/INCH3
• ΑΥΤΗΣ ΑΠΟΤΕΛΕΥΣΗΣ
• Προστασία των ήχων κατά την έξοδο
• ΚΑΛΟΣ ΠΛΑΓΚΟΣ
• ΚΑΤΑΣΗ ΤΗΣ ΣΥΝΤΑΓΗΣ και ΤΗΣ ΔΥΝΑΣΙΑΣ
Εφαρμογές
ΤΕΛΕΚΟΜ - ΙΣΤΑΡΙΚΗ
• Μετατροπέας εξ αποστάσεως για DSLAM
Τηλεπικοινωνίες ∆ΕΜΕΡΙΚΗ / Ασύρματη
• Διανεμημένα συστήματα κεραίας
• Επεκτάτης εμβέλειας για τηλεχειριζόμενες κεφαλές ραδιοφώνου
Κέντρα Πληροφοριών
• Μετατροπή ισχύος front/in-rack
Παραμέτροι:
|
Μετατροπέας Flatpack S DC/DC
|
| Μοντέλο |
ΣΥΡΙΖΑ |
| Αριθμός τμήματος |
241122.185 |
| Πληροφορίες εισόδου |
| Τεχνική διάταξη |
300 - 400 VDC |
| Τετάρτη |
200 - 400 VDC |
| Τρέχοντας (μέγιστο) |
2.9 ADC |
| Προστασία |
Φιγούρα σε θετική και αρνητική αντίστροφη πολικότητα αναισθητική διακοπή λειτουργίας πάνω από 410 VDC |
| Πληροφορίες για την έκδοση |
| Τετάρτη |
54 VDC |
| Δύναμη (μέγιστη) @ ονομαστική είσοδος |
750 W |
| Δύναμη (μέγιστη) @ 200 VDC εισόδου |
500 W |
| Τρέχοντας (μέγιστο) @ ονομαστική είσοδος |
13.8 Α (@VOUT < 54 VDC) |
| Χρόνος αναμονής, μέγιστη ισχύς εξόδου |
> 10 ms· τάση εξόδου > 41 VDC |
| Μοιραζόμενος ρεύμα (10 - 100% φορτίο) |
± 5% του μέγιστου ρεύματος από 10 έως 100% φορτίου |
| Ρυθμισμός στατικής τάσης (10 - 100% φορτίο) |
±0,5% |
| Δυναμική ρύθμιση τάσης |
± 5,0% για διακύμανση φορτίου 10-90% ή 90-10%, χρόνος ρύθμισης < 50 ms |
| Ρίππλ |
< 150 mVPP, εύρος ζώνης 30 MHz |
| Προστασία |
ORing FET |
|
Προστασία από βραχυκύκλωμα |
|
Προστασία υψηλών θερμοκρασιών |
|
Πάνω από τάση Κλείσιμο |
| Άλλες προδιαγραφές |
| Αποτελεσματικότητα |
> 96 % |
| Απομόνωση |
4.2 kVDC - είσοδος προς έξοδο
2.25 kVDC - είσοδος στη γη 710 VDC - έξοδος στη γη
|
| Προειδοποιήσεις: κόκκινο LED |
Χαμηλή και υψηλή τάση εισόδου, υψηλή και χαμηλή θερμοκρασία διακοπή λειτουργίας, βλάβη του διορθωτή,
Αποσύνδεση υπερτάσης στην έξοδο, βλάβη ανεμιστήρα όταν ο ανεμιστήρας σταματά, συναγερμός χαμηλής τάσης εξόδου, βλάβη λεωφορείου CAN
|
| Προειδοποιήσεις: Κίτρινο LED |
Μετατροπέας σε λειτουργία μείωσης ισχύος, Ενεργοποιημένο όριο ρεύματος εξόδου από απόσταση, Έκταση εισόδου εκτός εύρους, αναβοσβήνει σε υπερτάταση, Απώλεια επικοινωνίας CAN με τον ελεγκτή |
| Κανονική λειτουργία: Πράσινο LED |
| Ρέλε συναγερμού (ΟΧΙ - ανοίγει όταν απενεργοποιείται) |
Ανοίγει σε συναγερμούς1)και έλλειψη τάσης εισόδου. |
| MTBF (Μέθοδος TELCORDIA SR-332 έκδοση I III (α)) |
> 350 000 (@ Θέμα: 25 °C) |
|
Θερμοκρασία λειτουργίας (5-95% RH n.s. hum.)
Μέγιστη ισχύς εξόδου άνω των temp / to
|
-40 έως + 85°C [-40 έως + 185°F]
60°C / 500W @ 70°C / 125W @ 85°C
|
| Θέρμανση αποθήκευσης |
-40 έως +85°C (-40 έως +185°F), υγρασία 0 - 99% RH μη συμπυκνωτική |
| Μέγεθος [WxHxD] / βάρος |
72 x 40 x 217 mm2)(2.84 x 1.57 x 8.54 ̇)2)/ < 850 g (1.9 lbs) |
| ΣΤΑΡΤΑΡΤΕΣ ΣΥΝΤΑΡΤΑΣ |
| Ηλεκτρική ασφάλεια |
UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| ΕΜΚ |
ΕΤΣΙ EN 300 386 v1.6.1, FCC CFR 47 Μέρος 15:2013
EN 61000-6-1:2007-6-2:2005, - 6-3:2007 + Α1:2010, - 6-4:2007 + Α1:2010
|
| Περιβάλλον |
ETSI EN 300 019: 2-1 (Τάξη 1.2), 2-2 (Τάξη 2.3) & 2-3 (Τάξη 3.2)
Συμμόρφωση με τις απαιτήσεις RoHS (2011/65/ΕΕ) και WEEE (2002/96/ΕΚ)
|
|
1) για συναγερμούς διακοπής λειτουργίας υψηλής και χαμηλής θερμοκρασίας και διακοπής λειτουργίας ανεμιστήρα, το ρελέ θα ανοίγει τουλάχιστον 5 δευτερόλεπτα πριν από το κλείσιμο της μονάδας
2) συμπεριλαμβανομένου του βάθους της λαβής είναι 234 mm [9.21"] και ύψος 42 mm [1.65"]
|
