Εφαρμόζεται για καθαρή εκτός δικτύου / εφεδρική ενέργεια / αυτοκατανάλωση
Περιοχή έντασης εισόδου PV: 80Vdc-500Vdc
Φωτοβολταϊκό ρεύμα εισόδου έως 32A
Υποστηρίζει τη λειτουργία μπαταρίας και τη λειτουργία χωρίς μπαταρία
Προστασία αντίστροφης πολικότητας μπαταρίας και φωτοβολταϊκής ενέργειας
Διπλή καθαρή έξοδος κύματος σινού
Υποστηρίζει μονοφασική ή τριφασική παράλληλη λειτουργία (έως 16 μονάδες)
Κατάσταση αδράνειας που ενεργοποιείται από χαμηλή ισχύ εξόδου ή χαμηλή τάση μπαταρίας
Ανεξάρτητη διεπαφή επικοινωνίας BMS
Ενσωματωμένο Wi-Fi για παρακολούθηση μέσω κινητής τηλεφωνίας*
Απομονωμένη διεπαφή RS485:Συνδέεται με Bluetooth, WiFi, 4G κλπ.

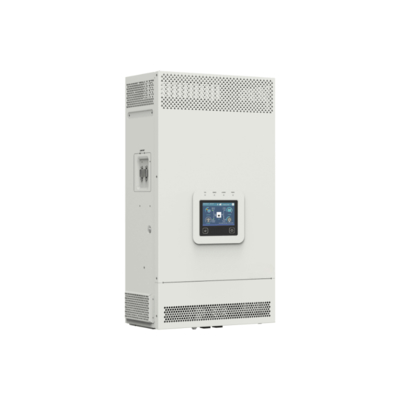

Προαιρετική υψηλής ανάλυσης έγχρωμη οθόνη LCD αφής 320 x 480 ή μονόχρωμη οθόνη
Λειτουργία καταγραφής ιστορικών δεδομένων, χωρητικότητα αποθήκευσης 25000 εγγραφών
Η ολοκληρωμένη ηλεκτρονική προστασία εξασφαλίζει ασφαλέστερη και σταθερότερη λειτουργία
Σχεδιασμός θήκης IP20 με εξοπλισμό προστασίας από τη σκόνη
Προδιαγραφές
|
Σχήμα
|
UC6042-1250P20C
|
|
Εισαγωγή κοινής ωφέλειας
|
|
Η τάση εισόδου της κοινής ωφέλειας
|
176VAC έως 264VAC (προεπιλεγμένη)
90VAC έως 285VAC (Συγκροτήσιμα)
|
|
Συχνότητα εισόδου παροχής
|
45 Hz έως 65 Hz
|
|
Μέγιστο ρεύμα φόρτισης
|
100A
|
|
Χρόνος απόκρισης του διακόπτη
|
Χρόνος ανταπόκρισης διακόπτη: 10 ms
Χρόνος ανταπόκρισης διακόπτη ∙ Υπηρεσία προς μετατροπέα (όταν η ισχύς φορτίου είναι μεγαλύτερη από 100W): 20 ms
|
|
Έξοδος μετατροπέα
|
|
Δυναμικότητα ονομαστικής ισχύος του μετατροπέα (@30°C)
|
6000W
|
|
Δύναμη εξόδου παροχής παροχής για 3 δευτερόλεπτα
|
12000W
|
|
Τεχνολογία εκπομπής
|
220/230VAC ± 3%
|
|
Συχνότητα μετατροπέα
|
50/60Hz±0,2%
|
|
Φόρμα κύματος τάσης εξόδου
|
Καθαρό κύμα σινού
|
|
Συντελεστής ισχύος φορτίου
|
0.2- Δεν ξέρω.1 ((VA ≤ ονομαστική ισχύ εξόδου)
|
|
ΤΗΔΥ (συνολική διαστρέβλωση αρμονικής τάσης)
|
≤ 3% (48V αντίσταση φορτίου)
|
|
Μέγιστη αποτελεσματικότητα φορτίου
|
92%
|
|
Μέγιστη απόδοση του μετατροπέα
|
94%
|
|
Μέγιστο κύριο φορτίο
|
6000W
|
|
Μέγιστο δεύτερο φορτίο
|
6000W
|
|
Κύρια τάση διακοπής εξόδου
|
Ισός με Υπό τάση Προειδοποιητική τάση
|
|
Δεύτερη τάση διακοπής εξόδου
|
Ισός με Βαθόταση Αποσύνδεση
|
|
Διπλή τάση ανάκτησης εξόδου
|
Ισός με ∆υστυχώς, η πίεση επανασύνδεσης χαμηλής τάσης είναι ίση με ∆υστυχώς, η πίεση επανασύνδεσης χαμηλής τάσης είναι ίση με ∆υστυχώς, η πίεση επανασύνδεσης χαμηλής τάσης είναι ίση με ∆υστυχώς, η πίεση επανασύνδεσης χαμηλής τάσης είναι ίση με ∆υστυχώς
|
|
Ηλιακός ελεγκτής
|
|
Μέγιστη τάση ανοικτού κυκλώματος PV
|
500V (σε ελάχιστη θερμοκρασία περιβάλλοντος λειτουργίας)
440V (σε θερμοκρασία 25°C)
|
|
Περιοχή τάσης MPPT
|
85V έως 450V
|
|
Αριθμός MPPT
|
2
|
|
Μέγιστο ρεύμα εισόδου PV
|
Δύο τρόποι, 2x16A
|
|
Μέγιστο ρεύμα βραχυκυκλώματος PV
|
Δύο τρόποι, 2x18A
|
|
Μέγιστη ισχύς εισόδου PV
|
8000W
|
|
Μέγιστο ρεύμα φόρτισης PV
|
120Α
|
|
MPPT Μέγιστη απόδοση
|
≥ 99,5%
|
|
Η μπαταρία
|
|
Διορισμένη τάση μπαταρίας
|
48VDC
|
|
Πεδίο τάσης λειτουργίας μπαταρίας
|
400,8VDC έως 64,0VDC
|
|
Μέγιστο ρεύμα φόρτισης της μπαταρίας
|
120Α
|
|
Άλλα
|
|
Απώλειες χωρίς φορτίο
|
≤ 1.1A
|
|
Κατάσταση δοκιμής: Η παροχή ηλεκτρικής ενέργειας, η φωτοβολταϊκή ενέργεια και το φορτίο είναι αποσυνδεδεμένα, η έξοδος εναλλασσόμενου ρεύματος είναι ενεργοποιημένη, ο ανεμιστήρας σταματά, είσοδος @48V
|
|
ρεύμα αναμονής
|
≤ 0,8A
|
|
Κατάσταση δοκιμής: Η παροχή ηλεκτρικής ενέργειας, η φωτοβολταϊκή ενέργεια και το φορτίο είναι αποσυνδεδεμένα, η έξοδος εναλλασσόμενου ρεύματος είναι ΑΠΕ, ο ανεμιστήρας σταματά, είσοδος @48V
|
|
Επικοινωνία με το BMS
|
RS485
|
|
Επικοινωνία με την Πύλη
|
RS485
|
|
Παράλληλη λειτουργία
|
Ναι, 12 μονάδες στο πρότυπο, 16 μονάδες το πολύ.
|
|
Περιοχή θερμοκρασίας εργασίας
|
-20°C έως +50°C (Όταν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 30°C, η πραγματική ισχύς εξόδου μειώνεται κατάλληλα)
|
|
Πεδίο θερμοκρασίας αποθήκευσης
|
-25°C έως +60°C
|
|
Κλειδί
|
IP20 (με anti-dust kit)
|
|
Σχετική υγρασία
|
< 95% (N.C.)
|
|
Υψόμετρο
|
< 4000M (Εάν το υψόμετρο υπερβαίνει τα 2000 μέτρα, η πραγματική ισχύς εξόδου μειώνεται κατάλληλα)
|
|
Πιστοποιητικά και πρότυπα
|
IEC 62109-1,IEC 62109-2,Δελτίο ΕΚ 61683
|
|
Μηχανικές παραμέτρους
|
|
Διάσταση (μήκος x πλάτος x ύψος)
|
590 mm × 300 mm × 163 mm
|
|
Μέγεθος τοποθέτησης (μήκος x πλάτος)
|
568 mm × 245 mm
|
|
Μέγεθος τρύπας στερέωσης
|
Φ9mm/Φ10mm
|
|
Καθαρό βάρος
|
15 κιλά
|
