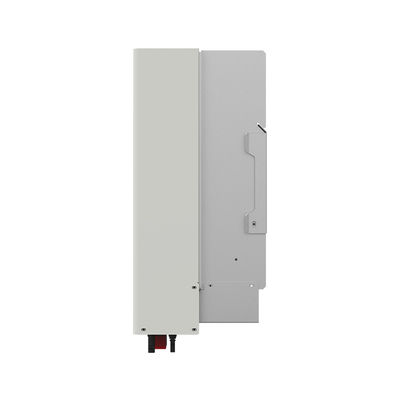

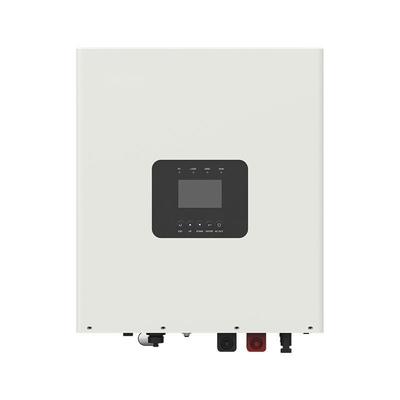

Η σειρά HP-AHP30A είναι ένας υψηλής συχνότητας μετατροπέας φόρτισης που ενσωματώνει ρεύμα δικτύου/γεννήτριας πετρελαίου με ηλιακή φόρτιση, παράκαμψη δικτύου, έξοδο μετατροπέα και διαχείριση ενέργειας. Η έξοδος AC επιτρέπει την εύκολη παράλληλη λειτουργία σε μονοφασικές ή τριφασικές ρυθμίσεις. Η σειρά υιοθετεί προηγμένη τεχνολογία ελέγχου DSP, εξασφαλίζοντας υψηλή ποιότητα, σταθερότητα και αξιοπιστία. Αυτό το προϊόν είναι κατάλληλο για ηλιακά συστήματα, υβριδικά συστήματα παραγωγής ενέργειας δικτύου/γεννήτριας πετρελαίου.
Προδιαγραφές
|
Μοντέλο
|
HP3522-AH1250P30A
|
HP3542-AH0650P30A
|
HP5542-AH1050P30A
|
|
Είσοδος Δικτύου
|
|
Τάση Εισόδου Δικτύου
|
176VAC~264VAC (Προεπιλογή), 90VAC~280VAC (Διαμορφώσιμο)
|
176VAC~264VAC (Προεπιλογή), 90VAC~280VAC (Διαμορφώσιμο)
|
|
Συχνότητα Εισόδου Δικτύου
|
45Hz~65Hz
|
45Hz~65Hz
|
|
Μέγιστο Ρεύμα Φόρτισης Δικτύου
|
110A
|
60A
|
100A
|
|
Χρόνος Απόκρισης Διακόπτη
|
Χρόνος Απόκρισης Διακόπτη – Μετατροπέας σε Δίκτυο: 10ms
Χρόνος Απόκρισης Διακόπτη – Δίκτυο σε Μετατροπέα (όταν η ισχύς φορτίου είναι μεγαλύτερη από 100W): 20ms
|
Χρόνος Απόκρισης Διακόπτη – Μετατροπέας σε Δίκτυο: 10ms
Χρόνος Απόκρισης Διακόπτη – Δίκτυο σε Μετατροπέα (όταν η ισχύς φορτίου είναι μεγαλύτερη από 100W): 20ms
|
|
Έξοδος Μετατροπέα
|
|
Ονομαστική Ισχύς Μετατροπέα (@30℃)
|
3500W
|
3500W
|
5500W
|
|
Ισχύς Μεταβατικού Κύματος 3 δευτερολέπτων
|
7000W
|
7000W
|
8500W
|
|
Τάση Εξόδου Μετατροπέα
|
220/230VAC±3%
|
220/230VAC±3%
|
|
Συχνότητα Μετατροπέα
|
50/60Hz±0.2%
|
50/60Hz±0.2%
|
|
Κυματομορφή Τάσης Εξόδου
|
Καθαρό Ημιτονοειδές Κύμα
|
Καθαρό ημιτονοειδές κύμα
|
|
Συντελεστής Ισχύος Φορτίου
|
0.2~1(VA ≤ Ονομαστική ισχύς εξόδου)
|
0.2~1(VA ≤ Ονομαστική ισχύς εξόδου)
|
|
THDu (Συνολική Αρμονική Παραμόρφωση Τάσης)
|
≤3% (αντιστάθμισμα 24V)
|
≤3% (αντιστάθμισμα 48V)
|
|
Μέγιστη Απόδοση Φορτίου
|
89%
|
92%
|
91%
|
|
Μέγιστη Απόδοση Μετατροπέα
|
93%
|
94%
|
94%
|
|
Ηλιακός ελεγκτής
|
|
Μέγιστη Τάση Ανοικτού Κυκλώματος PV
|
500V (Σε ελάχιστη θερμοκρασία περιβάλλοντος λειτουργίας)
440V (Σε 25℃)
|
500V (Σε ελάχιστη θερμοκρασία περιβάλλοντος λειτουργίας)
440V (Σε 25℃)
|
|
Εύρος Τάσης MPPT
|
85~400V
|
85~400V
|
|
Αριθμός MPPTs
|
1
|
1
|
2
|
|
Μέγιστο Ρεύμα Εισόδου PV
|
Ένας τρόπος, 20A/τρόπος
|
Ένας τρόπος, 20A/τρόπος
|
Δύο τρόποι, 2x15A
|
|
Μέγιστη Ισχύς Εισόδου PV
|
4000W
|
4000W
|
2×3000W
|
|
Μέγιστο Ρεύμα Φόρτισης PV
|
120A
|
60A
|
100A
|
|
Μέγιστη απόδοση MPPT
|
≥99.0%
|
≥99.5%
|
|
Μπαταρία
|
|
Ονομαστική Τάση Μπαταρίας
|
24VDC
|
48VDC
|
|
Εύρος Τάσης Λειτουργίας Μπαταρίας
|
21.6VDC~32.0VDC
|
43.2VDC~64VDC
|
|
Μέγιστο Ρεύμα Φόρτισης Μπαταρίας
|
120A
|
60A
|
100A
|
|
Άλλα
|
|
Απώλειες χωρίς φορτίο
|
<1.3A
|
<0.6A
|
<1.0 A
|
|
Συνθήκη δοκιμής: Δίκτυο, PV και Φορτίο είναι αποσυνδεδεμένα, η έξοδος AC είναι ON, ο ανεμιστήρας σταματά, @24V είσοδος
|
Συνθήκη δοκιμής: Δίκτυο, PV και Φορτίο είναι αποσυνδεδεμένα, η έξοδος AC είναι ON, ο ανεμιστήρας σταματά, @48V είσοδος
|
|
Ρεύμα αναμονής
|
<0.3A Συνθήκη δοκιμής: Δίκτυο, PV και Φορτίο είναι αποσυνδεδεμένα, η έξοδος AC είναι OFF, ο ανεμιστήρας σταματά, @24V είσοδος
|
<0.15A Συνθήκη δοκιμής: Δίκτυο, PV και Φορτίο είναι αποσυνδεδεμένα, η έξοδος AC είναι OFF, ο ανεμιστήρας σταματά, @48V είσοδος
|
|
Εύρος Θερμοκρασίας Λειτουργίας
|
-20℃~+55℃ (Όταν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 35℃, η πραγματική ισχύς εξόδου μειώνεται κατάλληλα)
|
-20℃~+55℃
(Όταν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 35℃, η πραγματική ισχύς εξόδου μειώνεται κατάλληλα)
|
|
Εύρος Θερμοκρασίας Αποθήκευσης
|
-25℃~+60℃
|
-25℃~+60℃
|
|
Περίβλημα
|
IP30
|
IP30
|
|
Σχετική Υγρασία
|
< 95% (N.C.)
|
< 95% (N.C.)
|
|
Υψόμετρο
|
<4000M (Εάν το υψόμετρο υπερβαίνει τα 2000 μέτρα, η πραγματική ισχύς εξόδου μειώνεται κατάλληλα)
|
<4000M (Εάν το υψόμετρο υπερβαίνει τα 2000 μέτρα, η πραγματική ισχύς εξόδου μειώνεται κατάλληλα)
|
|
Μηχανικές παράμετροι
|
|
Διαστάσεις (Μήκος x Πλάτος x Ύψος)
|
541mm × 414mm × 228mm
|
513mm × 414mm × 224mm
|
541mm × 414mm × 228mm
|
|
Μέγεθος Στήριξης (Μήκος x Πλάτος)
|
340mm x 130mm
|
340mm x 130mm
|
340mm x 130mm
|
|
Μέγεθος Οπής Στήριξης
|
Φ10mm
|
Φ10mm
|
Φ10mm
|
|
Καθαρό Βάρος
|
23.2kg
|
20.4kg
|
24.4kg
|
