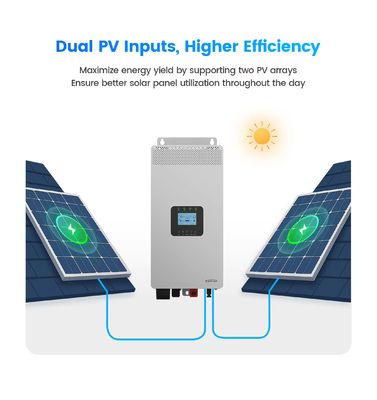

Ο μετατροπέας/φορτιστής υψηλής απόδοσης της σειράς 20A HP είναι μια ευπροσάρμοστη λύση για υβριδικά και οικιακά συστήματα ηλεκτρικής ενέργειας, σχεδιασμένη για να προσφέρει αξιόπιστη απόδοση σε διάφορες εφαρμογές.Με προηγμένη τεχνολογία MPPTΟρισμένα μοντέλα υποστηρίζουν επίσης διπλή είσοδο φωτοβολταϊκής ενέργειας.επιτρέποντας ακόμη μεγαλύτερη χρήση της ηλιακής ενέργειας και ευελιξία στον σχεδιασμό του συστήματος.
Σχεδιασμένος για να λειτουργεί σε δύσκολα περιβάλλοντα (-20 °C έως +50 °C), αυτός ο μετατροπέας/φορτιστής είναι μια αξιόπιστη επιλογή για σύγχρονες ενεργειακές λύσεις παγκοσμίως, με προσαρμοσμένη συμβατότητα για δίκτυα ηλεκτρικής ενέργειας 110V.
Προδιαγραφές
|
Σχήμα
|
HP2021-AH0730P20A
|
HP2041-AH0430P20A
|
HP3521-AH1230P20A
|
HP3541-AH0630P20A
|
HP6041-AH1130P20A
|
|
Η μπαταρία(Δ.Σ.)
|
|
Τύπος μπαταρίας
|
Η μπαταρία λιθίου/η μπαταρία μολύβιου οξέος
|
|
Πεδίο τάσης
|
21.6-32.0VDC
|
43.2-60.0VDC
|
21.6-32.0VDC
|
43.2-60.0VDC
|
|
Διορισμένη τάση
|
24VDC
|
48VDC
|
24VDC
|
48VDC
|
51.2VDC
|
|
Μέγιστο ρεύμα φόρτισης
|
70A
|
40Α
|
120Α
|
60A
|
110Α
|
|
Μέγιστο ρεύμα εκφόρτισης
|
103Α
|
52Α
|
180A
|
90A
|
140Α
|
|
Εισφορά PV(Δ.Σ.)
|
|
Μέγιστη ισχύς εισόδου
|
3,000W
|
4,000W
|
8000W
|
|
Μέγιστη τάση εισόδου
|
300V
|
|
Μέγιστο ρεύμα εισόδου PV
|
15Α+15Α
|
20Α+20Α
|
30A+30A
|
|
Μέγιστο ρεύμα βραχυκυκλώματος PV
|
18Α+18Α
|
22A+22A
|
33Α+33Α
|
|
Περιοχή τάσης MPPT
|
65-240V
|
|
Αριθμός MPPT
|
2
|
|
Αριθμός χορδών ανά MPPT
|
1
|
|
Εισφορά κοινής ωφέλειας
|
|
Δυναμικό εισόδου ονομαστικής ισχύος (φόρτιση + παράκαμψη)
|
3,050W
|
5,350W
|
8,680W
|
|
Μέγιστο ρεύμα εισόδου
|
27.3Α
|
45.5Α
|
72.8Α
|
|
Ονομαστική τάση εισόδου
|
110VAC/120VAC
|
|
Πεδίο τάσης εισόδου
|
80-140VAC
|
|
Ονομαστική συχνότητα εισόδου
|
45-65Hz
|
|
Έκδοση μετατροπέα
|
|
Κατηγορία ισχύος
|
2,000W
|
3,500W
|
6,000W
|
|
Δύναμη εξόδου μεταβατικών κυμάτων
|
4,000W (3S)
|
7,000W (3S)
|
8,500W (3S)
|
|
Διορισμένο ρεύμα εξόδου
|
18.2Α
|
31.9Α
|
50.0Α
|
|
Επίπεδο τάσης εξόδου
|
110/120VAC ± 3%
|
|
Φόρμα κύματος τάσης εξόδου
|
Καθαρό κύμα sinus
|
|
Επίπεδο συχνότητας εξόδου
|
50Hz/60Hz±0,2%
|
|
ΤΑΔΟ
|
≤ 3%
|
|
Συντελεστής ισχύος φορτίου
|
0.2-1
|
|
Χρόνος αλλαγής
|
Μετατροπέας προς εργοστάσιο: 10 ms
Χρήσιμη ενέργεια στον μετατροπέα: 20 ms
|
|
Αποτελεσματικότητα
|
|
Μέγιστη απόδοση του μετατροπέα
|
0.92
|
0.92
|
0.93
|
0.93
|
0.94
|
|
Μέγιστη απόδοση φόρτωσης
|
0.88
|
0.9
|
0.89
|
0.9
|
0.92
|
|
Περιβαλλοντικές παράμετροι
|
|
Θερμοκρασία λειτουργίας
|
-20°C έως 50°C(> 30°C Αποδυνάμωση)
|
|
Θέρμανση αποθήκευσης
|
-25°C-60°C
|
|
Σχετική υγρασία
|
<95%(Ν.Κ.)
|
|
Υψόμετρο
|
4,000m> >2,000m Derating)
|
|
Προστασία κατά της εισόδου
|
Διάκριση IP20
|
|
Μηχανικές παραμέτρους
|
|
Μέγεθος (L × W × H) (mm)
|
654 × 291,4 × 163
|
679×291.4×163
|
761 × 361.4 × 179
|
|
Μέγεθος τοποθέτησης (L × W) ((mm)
|
617×200
|
642×200
|
704×200
|
|
Μέγεθος τρύπας τοποθέτησης (L × W) ((mm)
|
Φ9/Φ10
|
|
Βάρος (kg)
|
14.6
|
16.9
|
16.5
|
20.5
|
|
Άλλα
|
|
Απώλεια χωρίς φορτίο
|
<24W
|
<28.8W
|
<26.4W
|
<28.8W
|
<52.8W
|
|
Απώλεια σε κατάσταση αναμονής
|
≤ 19,2 W
|
<24W
|
<19.2W
|
≤ 24W
|
<36W
|
|
Επικοινωνία με το BMS
|
RS485
|
|
Επικοινωνία με την Πύλη
|
RS485
|
|

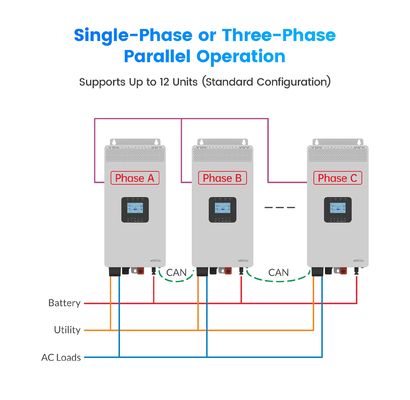

Παράλληλη λειτουργία
|
Ναι, 12 μονάδες στο πρότυπο, 16 μονάδες το πολύ.
|
|
Εμφάνιση
|
LCD
|
|
Προστασία
|
AC Overcurrent Protection / AC Overvoltage Protection / AC Undervoltage Protection / AC Overfrequency Protection AC Underfrequency Protection / AC Bypass Overload Protection / Battery Overvoltage Protection
Battery Overdischarge Protection / Battery Overtemperature Protection / Lithium Battery Low Temperature Protection PV Input Reverse Polarity Protection / PV Current Limiting / Power Limiting Protection / PV Short Circuit Protection Device Overheating Protection / Load Output Short Circuit Protection / Inverter Output Overload Protection
|
