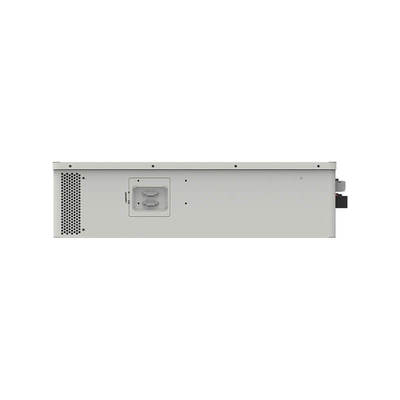

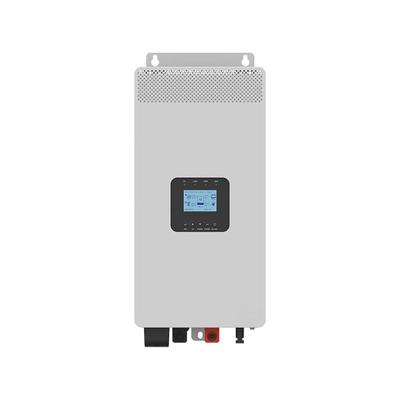

Ο υψηλής απόδοσης μετατροπέας / φορτιστή της σειράς 20A της HP έχει σχεδιαστεί για να μεγιστοποιήσει την ενεργειακή χρήση σε οικιακά και υβριδικά συστήματα ενέργειας.Αυτός ο μετατροπέας / φορτιστή βελτιστοποιεί τη μετατροπή ηλιακής ενέργειαςΟρισμένα μοντέλα υποστηρίζουν διπλή είσοδο φωτοβολταϊκής ενέργειας, βελτιώνοντας περαιτέρω τη χρήση της ηλιακής ενέργειας για μεγαλύτερη αποτελεσματικότητα.
Σχεδιασμένη για περιβάλλοντα που κυμαίνονται από -20 °C έως +50 °C, η σειρά HP 20A ανταποκρίνεται σε ποικίλες ανάγκες εγκατάστασης, καθιστώντας την ιδανική επιλογή για σύγχρονες ενεργειακές λύσεις.
Χαρακτηριστικά
Ακαθάριστη έξοδος κύματος sinus
Υποστηρίζει λειτουργίες μπαταρίας ή μη μπαταρίας
Η τεχνολογία PFC μειώνει τη ζήτηση της χωρητικότητας του ηλεκτρικού δικτύου
Προηγμένη τεχνολογία MPPT, με μέγιστη απόδοση παρακολούθησης άνω του 99,5%
Η HP5542-AH1050P20A υποστηρίζει δύο εισόδους φωτοβολταϊκών για τη βελτίωση της αξιοποίησης φωτοβολταϊκών
Υποστηρίζει την φόρτιση από πολλαπλούς τύπους γεννήτριων
Τα όρια ρεύματος φόρτισης ή εκφόρτισης της μπαταρίας είναι συμβατά με διάφορους τύπους μπαταριών
Ρυθμιζόμενο μέγιστο ρεύμα φόρτισης κοινής ωφέλειας για ευέλικτη διαμόρφωση ισχύος φόρτισης κοινής ωφέλειας
Μεγάλη οθόνη LCD για καλύτερη παρακολούθηση της κατάστασης
Διασύνδεση επικοινωνίας RS485 με προαιρετικές ενότητες 4G, WiFi ή TCP για απομακρυσμένη παρακολούθηση
Πλήρης ηλεκτρονική προστασία
-20°C~+50°C εύρος θερμοκρασίας λειτουργίας για την κάλυψη περισσότερων περιβαλλοντικών απαιτήσεων
Η έξοδος εναλλασσόμενου ρεύματος υποστηρίζει παράλληλη λειτουργία, τυποποιημένη διαμόρφωση 12 μονάδων παράλληλα
Η παράλληλη λειτουργία εξόδου εναλλασσόμενου ρεύματος υποστηρίζει ρυθμίσεις μονοφασικής και τριφασικής
Με τη λειτουργία καταγραφής ιστορικών δεδομένων, χωρητικότητα αποθήκευσης για 25.000 εγγραφές (το χρονικό διάστημα διαστήματος 1~3600 δευτερόλεπτα ρυθμιζόμενο)
Προδιαγραφές
|
Σχήμα
|
HP2022-AH0750P20A
|
HP2042-AH0450P20A
|
HP3522-AH1250P20A
|
HP3542-AH0650P20A
|
HP5542-AH1050P20A
|
|
Η μπαταρία(Δ.Σ.)
|
|
Τύπος μπαταρίας
|
Η μπαταρία λιθίου / η μπαταρία μολύβδου
|
|
Πεδίο τάσης
|
21.6-32.0VDC
|
43.2-60.0VDC
|
21.6-32.0VDC
|
43.2-60.0VDC
|
|
|
Διορισμένη τάση
|
24VDC
|
48VDC
|
24VDC
|
48VDC
|
48VDC
|
|
Μέγιστο ρεύμα φόρτισης
|
70A
|
40Α
|
120Α
|
60A
|
100A
|
|
Μέγιστο ρεύμα εκφόρτισης
|
103Α
|
52Α
|
180A
|
90A
|
140Α
|
|
Εισφορά PV(Δ.Σ.)
|
|
Μέγιστη ισχύς εισόδου
|
3,000W
|
4,000W
|
6000W
|
|
Μέγιστη τάση εισόδου
|
500V
|
|
Μέγιστο ρεύμα εισόδου PV
|
15Α
|
16Α
|
15Α+15Α
|
|
Μέγιστο ρεύμα βραχυκυκλώματος PV
|
18Α
|
18Α+18Α
|
|
Περιοχή τάσης MPPT
|
85-400V
|
|
Αριθμός MPPT
|
1
|
2
|
|
Αριθμός χορδών ανά MPPT
|
1
|
|
Εισφορά κοινής ωφέλειας
|
|
Δυναμικό εισόδου ονομαστικής ισχύος (φόρτιση + παράκαμψη)
|
3,050W
|
5,350W
|
8,550W
|
|
Μέγιστο ρεύμα εισόδου
|
13.6Α
|
22.7Α
|
36.4Α
|
|
Ονομαστική τάση εισόδου
|
220VAC/230VAC
|
|
Πεδίο τάσης εισόδου
|
90-285VAC
|
|
Ονομαστική συχνότητα εισόδου
|
45-65Hz
|
|
Έκδοση μετατροπέα
|
|
Κατηγορία ισχύος
|
2,000W
|
3,500W
|
5,500W
|
|
Δύναμη εξόδου μεταβατικών κυμάτων
|
4,000W (3S)
|
7,000W (3S)
|
8,500W (3S)
|
|
Διορισμένο ρεύμα εξόδου
|
9.1Α
|
15.9Α
|
25Α
|
|
Επίπεδο τάσης εξόδου
|
220/230VAC ± 3%
|
|
Φόρμα κύματος τάσης εξόδου
|
Καθαρό κύμα sinus
|
|
Επίπεδο συχνότητας εξόδου
|
50Hz/60Hz±0,2%
|
|
ΤΑΔΟ
|
≤ 3%
|
|
Συντελεστής ισχύος φορτίου
|
0.2-1
|
|
Χρόνος αλλαγής
|
Από μετατροπέα σε εργοστάσιο: 10ms Από εργοστάσιο σε μετατροπέα: 20ms
|
|
Αποτελεσματικότητα
|
|
Μέγιστη απόδοση του μετατροπέα
|
92%
|
93%
|
94%
|
|
Μέγιστη απόδοση φόρτωσης
|
90%
|
92%
|
|
Περιβαλλοντικές παράμετροι
|
|
Θερμοκρασία λειτουργίας
|
-20°C έως 50°C(> 30°C Αποδυνάμωση)
|
|
Θέρμανση αποθήκευσης
|
-25°C έως 60°C
|
|
Σχετική υγρασία
|
<95%(Ν.Κ.)
|
|
Υψόμετρο
|
4,000m> >2,000m Derating)
|
|
Προστασία κατά της εισόδου
|
Διάκριση IP20
|
|
Μηχανικές παραμέτρους
|
|
Μέγεθος (L × W × H) (mm)
|
629 × 291,4 × 163
|
654 × 291,4 × 163
|
629 × 291,4 × 163
|
679×291.4×163
|
|
Μέγεθος τοποθέτησης (L × W) ((mm)
|
592×200
|
617×200
|
592×200
|
642×200
|
|
Μέγεθος τρύπας τοποθέτησης (L × W) ((mm)
|
Φ9/Φ10
|
|
Βάρος (kg)
|
13.3
|
15.3
|
14.3
|
17.5
|
|
Άλλα
|
|
Απώλεια χωρίς φορτίο
|
<26.4W
|
<28.8W
|
<28.8W
|
<38.4W
|
<52.8W
|
|
Απώλεια σε κατάσταση αναμονής
|
<21.6W
|
≤ 24W
|
<21.6W
|
<28.8W
|
<36W
|
|
Επικοινωνία με το BMS
|
RS485
|
|
Επικοινωνία με την Πύλη
|
RS485
|
|
Παράλληλη λειτουργία
|
Ναι, 12 μονάδες στο πρότυπο, 16 μονάδες το πολύ.
|
|
Εμφάνιση
|
LCD
|
|
Προστασία
|
AC Overcurrent Protection / AC Overvoltage Protection / AC Undervoltage Protection / AC Overfrequency Protection AC Underfrequency Protection / AC Bypass Overload Protection / Battery Overvoltage Protection
Battery Overdischarge Protection / Battery Overtemperature Protection / Lithium Battery Low Temperature Protection PV Input Reverse Polarity Protection / PV Current Limiting / Power Limiting Protection / PV Short Circuit Protection Device Overheating Protection / Load Output Short Circuit Protection / Inverter Output Overload Protection
|
Λύσεις
Παρέχουμε πλήρεις λύσεις, συμπεριλαμβανομένης της έρευνας του χώρου, προτείνουμε επαγγελματικό σχέδιο σύμφωνα με το αίτημα του πελάτη, τεχνική υποστήριξη,Υπηρεσία συντήρησης και εξυπηρέτησης εταιρειών τηλεπικοινωνιών εντός και εκτός ΚίναςΈχουμε μια ικανή ομάδα και ένα δίκτυο αξιόπιστων συνεργατών σε όλο τον κόσμο.
Γενικά ερωτήματα:
1Πώς ελέγχετε την ποιότητα;
Α:Όλα τα προϊόντα πριν από την αποστολή υποβάλλονται σε προσομοίωση σεναρίων χρήσης, φόρτωσης και πλήρους φόρτωσης και δοκιμής διαμοιρασμού ρεύματος για τη διασφάλιση της ποιότητας του προϊόντος.
2Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Α: Δεν υπάρχει ελάχιστη ποσότητα παραγγελίας, και μπορεί επίσης να γίνει.
3Μπορείτε να μας παρουσιάσετε την εταιρεία σας;
Θα σας στείλω αργότερα το έγγραφο εισαγωγής της εταιρείας για να σας δώσω μια πιο ολοκληρωμένη και άμεση εισαγωγή στις πληροφορίες της εταιρείας μας.
4Ποια είναι τα πλεονεκτήματα της εταιρείας σας;
Α:Αρκετά αποθέματα και εγγύηση εφοδιασμού για την επακόλουθη ανανέωση του εφοδιασμού, ευέλικτα σύμφωνα με τις διαφορετικές ανάγκες των πελατών, παρέχοντας διαφορετικές λύσεις.
5Μπορώ να στείλω δείγματα; Να μου το αναφέρετε μαζί με την τιμή;
Α: Μπορείτε να στείλετε δείγματα, τα δείγματα υπόκεινται σε μεγάλη υπερηφάνεια, και το φορτίο πρέπει να βαρύνεται από εσάς.
6Πώς αντιμετωπίζει η εταιρεία σας το πρόβλημα της ποιότητας;
Α: Η εταιρεία μας ασχολείται με αυτή τη βιομηχανία για σχεδόν 10 χρόνια. Έχει ήδη μια ορισμένη φήμη. Θα το αναλύσουμε προσεκτικά.Μπορείτε να είστε βέβαιοι ότι θα κάνει τα πράγματα σύμφωνα με τη σύμβαση σύμβασης και δεν θα σας αφήσει ποτέ να έχουν καμία μετά τις ανησυχίες, η ομάδα εξυπηρέτησης μας θα χαρεί να σας εξυπηρετήσει.
7 Και η ποιότητα;
Α: 100% πρωτότυπο με νέο πακέτο. Θα δοκιμάσουμε κάθε στοιχείο πριν το αποστείλουμε για να βεβαιωθούμε ότι κάθε στοιχείο είναι καλής ποιότητας.
8 Πόσους μήνες εγγύηση;
Α: 1 έτος εγγύηση ποιότητας
9 Πώς να χειριστείτε οποιαδήποτε κακή ποιότητα αγαθών;
Α: Τα εμπορεύματα μπορούν να σταλούν με ταχυδρομική αποστολή για προϊόντα κακής ποιότητας εντός της εγγύησης.
