ELTEK MICRO PACK 241120.901 2-θέσεις ανορθωτής πυρήνων ισχύος (P /N: 241120.901)
Σύστημα μικροεπινοπροαξίας

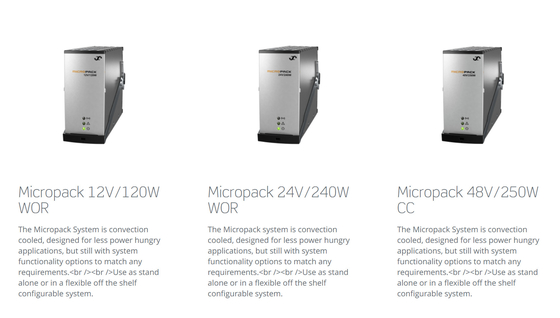

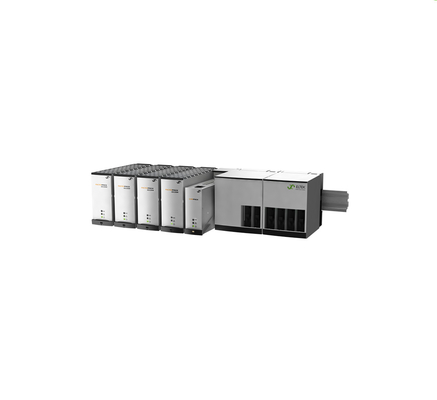

Το σύστημα ισχύος MicroPack επεκτείνει το δίκτυό σας ένα βήμα παραπέρα. Με τις κλίμακες φορτίου συνήθως μεταξύ 120W και 1000W, και σε επιλογές 12, 24 και 48V, το σύστημα είναι ιδανικό για μια μεγάλη ποικιλία εφαρμογών.
Βασικά χαρακτηριστικά
- Συμπαγές και ρηχό (βάθος 149 mm)
- DIN RAIL COURT
- Διαμορφώσιμο επί τόπου
- Από την παράδοση του ράφι
- Αυτόνομη επιλογή (w/relay συναγερμού)
- Plug-in διακόπτες ή χύδην απόδοση
- Αποδέχεται είσοδο 85 - 300V AC/DC
- 12, 24-30, 48 εκδόσεις εξόδου VDC
- Ethernet για απομακρυσμένη και τοπική παρακολούθηση και έλεγχο μέσω του προγράμματος περιήγησης ιστού
- Πρωτόκολλο SNMP με παγίδα, ρυθμίστε και πάρτε το Ethernet. Email των συναγερμών παγίδευσης
- 3 Έξοδοι ψηφιακού προγραμματιζόμενου ρελέ 3 Προγραμματιζόμενες εισόδους πολλαπλών χρήσεων
Παράμετροι:
| |
| Μοντέλο |
Μπαταρία Dist. |
Χύδην τροφοδοσία |
Χύδην τροφοδοσία LVD |
Φορτίο dist. |
| Αριθμός μέρους |
241120.915 |
241120.911 |
241120.912 / .914 |
241120.920 |
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
|
Υποστήριξη τάσης συστήματος
Μη προστατευμένες συνδέσεις εξόδου χύδην
Προστατευμένες συνδέσεις εξόδου φορτίου (Plug-able Single Pole MCB σε αρνητικό)
Σύνδεση στο Load Dist (241120.920)
Μη προστατευμένες συνδέσεις εξόδου μπαταρίας (διακλάδωση και LVBD σε θετικά)
Προστατευμένες συνδέσεις εξόδου μπαταρίας (ενιαίο πόλο MCB, διακλάδωση και LVBD αρνητικά)
Προστασία εξόδου σε ανορθωτές/μετατροπείς
|
-24 --48 VΫΟ± 12 - ± 48 VΫΟ+12 / +24 - +48 VΫΟ-12 --48 VΫΟ
- 1 (μέγιστο 10 mm2) 1 (μέγιστο 10 mm2)
- - - 4 x 2 - 15 α
(Μέγιστο 4 mm2·
• • • • •
- 1 2 -
(Μέγιστο 10 mm)
2 x max 30 α
(Μέγιστο 10 mm2) - - -
Μπλοκάρισμα Oring FET ή ασφάλεια, απόδειξη βραχυκυκλώματος και προστασία υψηλής θερμοκρασίας
|
| Άλλες προδιαγραφές |
| |
Μπορεί (1 x rj45) |
Μπορεί (1 x rj45) 2 x lvd
2 x Fuse Fail
1 x τρέχουσα διακλάδωση 26 mm [1,0 "]
110g [0,24 λίβρες]
|
Μπορεί (1 x rj45) 1 x lvd
2x Fuse Fail 1 x Γήνα σφάλμα
66 mm [2,6 "]
250 g [0,6 λίβρες]
|
-
73 mm [2,9 "]
165 g [0,3 λίβρες]
|
| Τερματικά σύνδεσης συστήματος ελέγχου |
|
|
Πλάτος επεκτάσεως
|
66 mm [2,6 "]
|
| Βάρος |
270 g [0,6 λίβρες] |
| |
| |
| Μοντέλο |
Μόνο 2-pos 4-pos dc/dc 1-pos |
| Αριθμός μέρους |
241120.900 241120.901 241120.902 241120.905 |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Μέγιστη τάση |
300 VAC/DC 72 VDC |
| Μέγιστο ρεύμα |
2 A 7 A 7 a 15 a |
| Σύνδεση, βιδωτό τερματικό μέγιστο 2,5mm2 |
1 x l/n/pe 1 x dc+/dc-/pe |
| Προστασία |
Μεμονωμένη ασφάλεια σε μονάδες ισχύος μικροεπικοινωνίας |
| Κωδικοποίηση (αποτρέπει την ανάμιξη των τάσεων εξόδου) |
Ναι, και μόνο οι ανορθωτές ταιριάζουν, μόνο DC/DC Fit |
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
| Δυναμικό |
12VΫΟ, 24 VΫΟ, 30 VΫΟ& 48 VΫΟ |
| Μέγιστο ρεύμα |
10 A 20 a 40 a 12 a |
| Σύνδεση, βιδωτό τερματικό μέγιστο 2,5mm2 |
2 x vout+ / vout - - - 2 x vout+ / vout- |
| Σύνδεση με βάσεις 241120.91x |
- • • - - |
| Προστασία εξόδου σε ανορθωτές |
Μπλοκάρισμα Oring FET ή ασφάλεια, απόδειξη βραχυκυκλώματος και προστασία υψηλής θερμοκρασίας |
| Άλλες προδιαγραφές |
| Έξοδος αναμετάδοσης συναγερμού μονάδας, μέγιστο 1mm2 |
• - - • |
| Μπορεί συνδέσεις |
- / • (3 pin)1)• (2 σύρμα) • (2 σύρμα) - / • (3 pin)1)
Ουσία
|
| Πλάτος |
44 mm [1,7 "] 142 mm [5,6"] 231 mm [6,1 "] 44 mm [1,7"] |
| Βάρος |
70 g [0.2 lbs] 160g [0.4 lbs] 250 g [0.6 lbs] 78 g [0.2 lbs] |
| |
| Μοντέλο |
DIN σιδηροδρομικό φίλτρο |
| Αριθμός μέρους |
241120.930 |
| Άλλες προδιαγραφές |
| Βαθμολογία / σύνδεση |
85 - 300 VAC/DC, 0- 12.5 a / l-n (dc +/-) + pe: 2,5mm2βιδωτό τερματικό |
| Διαστάσεις / βάρος |
35 x 99 x 114,5 mm [1,4 x 4,1 x 4,7 "] / 328 g [0,72 λίβρες] |
| |
| Όλα τα μοντέλα |
| Άλλες προδιαγραφές |
| Υλικό κάλυμμα |
Πλαστικό V0 βαθμολογημένο και αλουμίνιο |
| Θερμοκρασία |
Λειτουργία: -40 έως +65 ° C (-40 έως +149 ° F), Αποθήκευση: -40 έως +85 ° C (-40 έως +185 ° F) |
| Βάση |
35 χιλιοστά σιδηροτροχιά |
| Διαστάσεις (h x d) |
89 mm (2U)2)x max. 150mm (Incl. Din Rail) mm [3,5 x 5,9 "] |
| Πρότυπα σχεδιασμού |
| Ηλεκτρική ασφάλεια |
EN 60950-1: 2006+A11: 2009+A1: 2010+A12: 2011+A2: 2013, IEC 60950-1: 2013 UL 60950-1: 2014 |
|
EMC
|
EN 61000-6-1: 2019 / -2: 2019 / -3: 2007 / A1: 2011 / AC: 2012 / -4: 2019
FCC CFR47 Μέρος 15B Τμήμα 109: 2010, Etsi EN 300 386 V2.1.1: 2016
|
| Αρμονικές αλεξίπτωτο |
EN 61000-3-2: 2019 |
|
Περιβάλλο
|
ETSI EN 300 019: 2-1 (Κατηγορία 1.2) & 2-2 (Κατηγορία 2.3) ΕΕ 2015/863 (ROHS) & 2012/19/ΕΕ (WEEE)
Κανονικές συνθήκες λειτουργίας σύμφωνα με το IEC 62040-5-3: 2016 ρήτρα 4.2. Πρέπει να ενημερωθούν άλλες συνθήκες λειτουργίας σύμφωνα με το IEC 62040-5-3: 2016 ρήτρα 4.3
|
| Θαλάσσια συμμόρφωση (EMC Class B) |
DNVGL-CG-0339: 2015 |
|
1) Can Connector διαθέσιμο στο HW Rev ≥ 2
2) Επιτρέψτε το ελάχιστο 1U κάτω και άνω για να εξασφαλίσετε τη ροή αέρα
|
