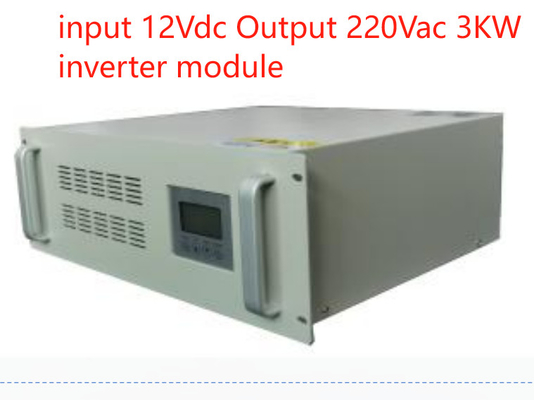

Η σειρά ST-3KW είναι ένας νέος επεκτάσιμος και εξατομικευόμενος καθαρός μετατροπέας κύματος sinus,
σχεδιασμένο ειδικά για εφαρμογές 19 ιντσών στο πεδίο των επικοινωνιών.
Τοποθετείται σε ένα πλαίσιο ράκα 19 ιντσών 4RU, διαθέτει λύση διπλής εισόδου νέας γενιάς με 220V AC
και 12V παροχή συνεχούς ενέργειας.
Αυτό γεμίζει το κενό μεταξύ των παραδοσιακών τροφοδοσιών ισχύος UPS και κοινών καθαρών μετατροπών κύματος sinus,
παρέχοντας μια εξαιρετικά αξιόπιστη πηγή ενέργειας για κρίσιμα φορτία επικοινωνίας.
Εξοπλισμένο με διπλή τεχνολογία νοήμονα ελέγχου CPU, προσφέρει εξαιρετικές επιδόσεις.
Ο μετατροπέας διαθέτει πολλαπλές λειτουργικές λειτουργίες, όπως λειτουργία δικτύου, λειτουργία εξοικονόμησης ενέργειας και
Διαθέτει μια θύρα επικοινωνίας RS232

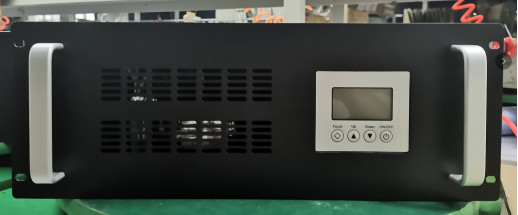

Η οθόνη LCD δείχνει τις παραμέτρους εξοπλισμού σε πραγματικό χρόνο
και την κατάσταση λειτουργίας σαφώς.
Η μονάδα έρχεται με μια σειρά από προστατευτικά χαρακτηριστικά, συμπεριλαμβανομένης της προστασίας από σύντομο φορτίο, προστασία από υπερφόρτωση,
Προστασία της μπαταρίας από υπερ-/υποτάσεις, προστασία από υπερστροφή και προστασία από υπερθερμοκρασία.
Η καθαρή έξοδος κύματος sinus (T.H.D < 3%) διασφαλίζει ότι η λειτουργία του είναι αποτελεσματική.
σταθερή και υψηλής ποιότητας τροφοδοσία με εναλλασσόμενη ενέργεια και απρόσκοπτη μετατροπή μεταξύ πηγών ισχύος με εναλλασσόμενη και συνεχής ενέργεια,
με χρόνο αλλαγής μικρότερο των 6 ms, επιτυγχάνεται μέσω ενσωματωμένου στατικού διακόπτη.
Βασικά χαρακτηριστικά:
∆ιορθωτικές διατάξεις
∆ Πραγματική έξοδος κύματος sinus (T.H.D < 3%),
Διάταξη λειτουργίας της συσκευής οθόνης LCD σε πραγματικό χρόνο
∆ σαφή με μια ματιά.
Δύο CPU, έξυπνη τεχνολογία ελέγχου, εξαιρετικές επιδόσεις.
Η λειτουργία του δικτύου/η λειτουργία εξοικονόμησης ενέργειας/η λειτουργία μπαταρίας μπορεί να ρυθμιστεί, η εφαρμογή είναι ευέλικτη.

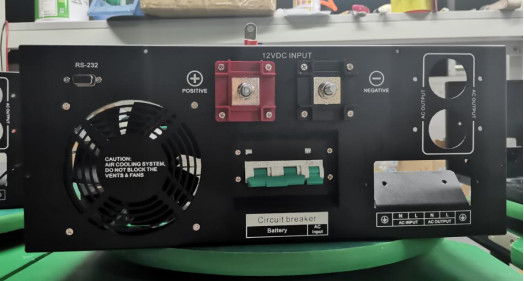

∆ιασύνδεση RS232;
Δοκιμή ενεργοποίησης, μαλακή εκκίνηση, εκκίνηση αυτόματης επανεκκίνησης ενώ η AC ή η DC ανακάμπτουν.
Δραστηριότητα αυτόματης διακόπτη: συνεχής ρεύμα σε εναλλασσόμενο ρεύμα, παράκαμψη εναλλασσόμενου ρεύματος, μικρότερη από 6 ms.
∆ Παρακολούθηση σε πραγματικό χρόνο της κατάστασης λειτουργίας του συστήματος,Ακουστικός και οπτικός συναγερμός,
∆ Καταγραφή του ιστορικού μηνύματος συναγερμού και δυνατότητα αναζήτησης·
∙ Ενσωματώστε ρυθμιστή τάσης Σταθεροποιήστε την τάση εναλλασσόμενου ρεύματος.
∆ιαθέσιμη παράκαμψη συντήρησης /DC
Προστασία:Προστασία μικρού φορτίου, προστασία υπερφόρτωσης, προστασία υπερφόρτωσης/υποφόρτωσης της μπαταρίας
Παράμετροι:
| Τεχνικά δεδομένα |
| Σχήμα |
TF12/220-3000W |
| Εισαγωγή |
| Εισαγωγική τάση εναλλασσόμενου ρεύματος |
170~270 VAC (220V)Νόρμ) |
| Διακόπτης AC |
13.63Α MCB |
| Η τάση εισόδου μπαταρίας |
12Vdc |
| Πεδίο τάσης μπαταρίας |
10-15Vdc |
| Διακόπτης εισόδου μπαταρίας |
250@MCB |
| Ψύξη |
Ψύξη δύναμης |
| Συνεχές ρεύμα εισόδου |
300A μέγιστο |
| Συχνότητα εξόδου |
50 Hz±0,1% |
| ΕΠΙΤΡΟΠΟΣ |
| Ονομαστική παραγωγική ικανότητα |
3000W |
| Ονομαστική τάση εξόδου |
220VAC (τρόπος μετατροπέα) |
| Διορισμένο ρεύμα εξόδου |
13.63Α |
| Πεδίο τάσης εξόδου |
220Vac ((Ανεπάρκεια ± 5% @Μέθοδος μετατροπέα) |
| Σημείο εξόδου εναλλακτικού ρεύματος |
Δελτίο ΕΚΑΧ αριθ. |
| Αποδοτικότητα παραγωγής |
85~90% (τρόπος μετατροπέα) |
| Συχνότητα εξόδου |
50Hz |
| Πεδίο συχνότητας |
47 ~ 53Hz |
| Κύκλος εξόδου |
Καθαρό κύμα σινού |
| ΤHD |
≤ 3% (φόρτωση γραμμής) |
| Χρόνος αλλαγής (μέσω περάσματος στη λειτουργία μετατροπέα) |
≤ 6 ms (με φορτίο) |
| Προστατευτικό στοιχείο |
| Εναλλακτικό ρεύμα υπό προστασία διακόπτη τάσης |
≤ 170Vac (η τάση αντίδρασης≥10Vac) |
| Προστασία του διακόπτη εναλλασσόμενης τάσης |
≥ 280AC |
| Υπερθερμία |
Ναι (Αυτοκίνητος διακόπτης) |
| Η μπαταρία κάτω από το σημείο προστασίας τάσης |
≤ 85 |
| Ηλεκτρονική μπαταρία |
120,6±0.5 |
| ΟΑπόδοση υπεράνω της προστασίας ρεύματος |
| Υπερφόρτωση |
Συνεχίστε την εργασία 30s @ υπερφόρτωση 110% ~ 120% |
| Υπερφόρτωση |
Συνεχίστε να δουλεύετε 300ms @ υπερφόρτωση 160% |
| Προστασία από υπεριώδη θερμοκρασία |
- Ναι, ναι. |
| Προστασία από βραχυκύκλωμα |
Ναι (Μην δοκιμάσετε με AC Connect) |
| Προστασία αντίστροφης σύνδεσης |
- Ναι, ναι. |
| Επεξεργασία OVP |
≥ 140VAC ((Σύστημα μετατροπής) |
| Προειδοποιητικό χαμηλής τάσης |
≤ 85VAC (θέση αναστροφής) |
| ΑΣΦΑΛΕΙΑ ΚΑΙ ΕΛΜ |
| Δυνατότητα διηλεκτρικής (AC-Chassis) |
3500Vdc/10mA//1min.Χωρίς λάμψη, χωρίς βλάβη, χωρίς τόξο (μόνο προτεραιότητα εισόδου εναλλασσόμενου ρεύματος) |
| Δυνατότητα διηλεκτρικής (DC-Chassis) |
750Vdc/10mA/1min. Χωρίς λάμψη, χωρίς βλάβη.
|
| ΔΕΠ |
EN 60950-1 |
| Ηλεκτρομαγνητική/ηλεκτρομαγνητική |
EN 61000-6-3; EN 61000-6-1·IEC 61000-6-2 και IEC 61000-6-4 |
|
ROHS
|
Ειδικότερα, η IEC 62321-4, η IEC 62321-5, η IEC 62321-6, η IEC 62321-7, η IEC 62321-8
|
| ΠΡΟΒΟΛΗΤΙΚΗ Δοκιμή Περιβάλλοντος |
| Θερμοκρασία περιβάλλοντος. |
0~ +40°C |
| Λειτουργία υψηλής θερμοκρασίας |
40±2°C (ονομαστικό φορτίο 24 ώρες) |
| Λειτουργία χαμηλής θερμοκρασίας |
0±2°C (ονομαστικό φορτίο 24 ώρες) |
| Αποθήκευση υψηλής θερμοκρασίας |
50±2 °C, 24 ώρες |
| Αποθήκευση χαμηλής θερμοκρασίας |
-150±2°C, 24 ώρες |
| Η υγρασία |
0~90%, χωρίς συμπύκνωση υγρασίας |
| Υψόμετρο λειτουργίας (m) |
Υψόμετρο πλήρης ισχύς έως 2000m. -2% / 100m, μέγιστο υψόμετρο 5000m |
| Επικοινωνία |
| Rs232 |
- Ναι, ναι. |
| Δείκτης LCD |
|
Κατάσταση LCD
|
Εισαγωγή και έξοδος τάση, συχνότητα, ρεύμα εξόδου, χρόνος, ρυθμός φόρτωσης κλπ.
|
|
Κατάσταση του μετατροπέα
|
Κανονικές πηγές, κανονικός μετατροπέας, μπαταρία Υπό τάση και υπερφόρτωση εξόδου κλπ.
|
| Μέτρηση |
| Μέγεθος W*D*H(mm) |
484*452*176mm |
(Συγκεκριμένα, χρώματα μπορεί να είναι γκρίζα ή μαύρα)
