Ελτέκ Χάρνεζ Κεφάλαιο Συγχρονισμού Κεφάλους Κεφάλου P/N 308E35480700 Ηλεκτρικός πυρήνας

Ορθή δρομολόγηση καλωδίων συνεχούς ρεύματος

Το σχήμα 10 δείχνει τη σωστή διαδρομή καλωδίων για τις συνδέσεις διακόπτη.των σημείων σύνδεσηςΣΗΜΕΙΩΣΗ: Οποιαδήποτε άλλη διαδρομή των καλωδίων μπορεί να βλάψει το προσωπικό ή το σύστημα.

Το κύκλωμα 9 περιέχει τέσσερις διακόπτες και είκοσι συνδέσεις ασφάλειας GMT. Όλες οι συνδέσεις εξόδου συνεχούς ρεύματος είναι προσβάσιμες από πίσω (σχήμα 12),ενώ οι διακόπτες και οι ασφάλειες είναι προσβάσιμες από μπροστά (σχήμα 11).

Οι συνδέσεις εξόδου και επιστροφής GMT πρέπει να είναι προσβάσιμες από πίσω με τη χρήση των βιδών συμπίεσης στις λωρίδες τερματικών GMT (εικόνα 12).Επιλέξτε το μέγεθος του καλωδίου σύμφωνα με τις προδιαγραφές στην ενότητα "Απαιτήσεις εξόδου συνεχούς ρεύματος" στη σελίδα 10Τα καλώδια GMT πρέπει να κατευθύνονται κατευθείαν κάτω από τις τρύπες καλωδίων ακριβώς κάτω από το τερματικό μπλοκ GMT.Εγκαταστήστε τις ασφάλειες σε κατάλληλες τρύπες στο μπλοκ ασφάλειας GMT που φαίνεται στο σχήμα 11Για τις συνδέσεις του διακόπτη εκφόρτωσης και επιστροφής φορτίου (θέσεις Α και Β), συνδέστε τις λαβές στις διπλές πρίζες 1⁄4 - 20 με κέντρα 5/8 ′, προσβάσιμες από πίσω, όπως φαίνεται στο σχήμα 12.Οι διακόπτες μπορούν να βρεθούν πίσω από την πόρτα διανομής στη δεξιά πλευρά του συστήματος όταν το βλέπετε από μπροστά (Σχήμα 11). Μέγεθος καλωδίων και λαβών σύμφωνα με τις προδιαγραφές της ενότητας "Απαιτήσεις για την έξοδο συνεχούς ρεύματος" στη σελίδα 10.Τα καλώδια διακόπτη πρέπει να διοχετεύονται μέσω των τρυπών καλωδίων στην αριστερή πλευρά του ράφου όταν το βλέπετε από πίσω (Σχήμα 10). Μην συνδέετε φορτίο εξοπλισμού σε συνδέσεις εξόδου που προστατεύονται από LVD.

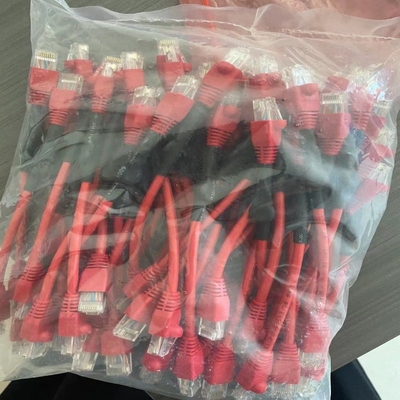

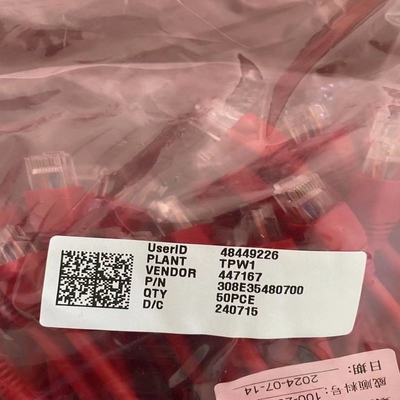

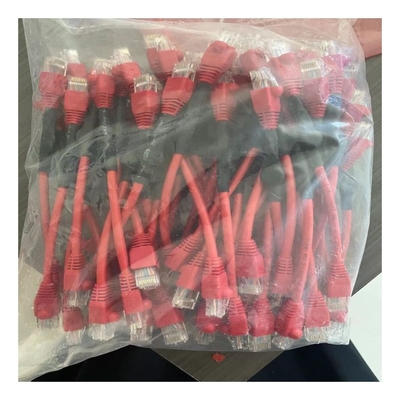

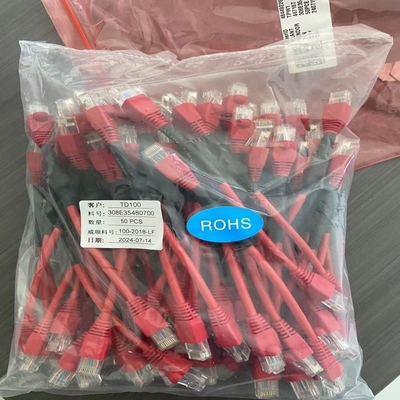

Εμφάνιση προϊόντος

Παράδοση
