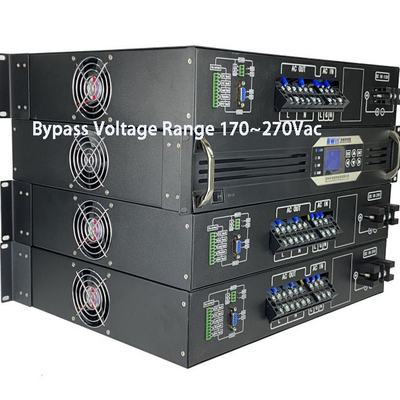

Οι καθαροί μετατροπείς κύματος σινού DT-1000 είναι BWITT νέες επεκτείνουν
Η σειρά αυτή είναι ένα επαγγελματικό κιβώτιο ράφης 19
ευρύ φάσμα επιλογών για τις εφαρμογές.
Περιγραφή:
Αυτός ο τύπος Rack Mount Inverter με μια νέα γενιά λύσης διπλού εισόδου μετατροπέα
Η τεχνολογία αυτή έχει σχεδιαστεί για το πεδίο των εφαρμογών επικοινωνίας, η οποία είναι κατάλληλη για την υψηλή
Η λύση είναι εξοπλισμένη με ισχύ 230V
τροφοδοσία και 24V DC ισχύς εισροή, η οποία γεμίζει το κενό μεταξύ της παραδοσιακής ισχύς UPS
προμήθεια και κοινές καθαρές λύσεις μετατροπέων κύματος sinus.
Χρησιμοποιεί μια νέα δομή σχεδιασμού που βοηθά τους χρήστες να παρέχουν καθαρό, σταθερό και ανθεκτικό AC
η ισχύς για κρίσιμα φορτία και έχει την ίδια υψηλή αξιοπιστία με το σύστημα τροφοδοσίας με εναλλασσόμενη ενέργεια.
Τα χαρακτηριστικά του σχεδιασμού του καθαρού μετατροπέα κύματος σινού για ειδική επικοινωνία εξασφαλίζουν
η απρόσκοπτη μετατροπή μεταξύ της τροφοδοσίας ισχύος εναλλασσόμενου και συνεχούς ρεύματος, σχεδόν καμία μετατροπή
καθυστέρηση, και να χτίσει στο στατικό διακόπτη.
Βασικά χαρακτηριστικά:
Επικεφαλήςστ) στάνταρ 19 ̇ ράφιο ρύθμισης2 σασί RU·
ΕπικεφαλήςΠραγματική ισχύς κυμάτων σινού (T.H.D. < 3%)·
ΕπικεφαλήςΜεγάλη ψηφιακή οθόνη Lcd 128*64 με πληροφορίες δεδομένων,4 λειτουργική οθόνη LED.
Επικεφαλής5 Διαδρομές Ξηρή επαφή για το σύστημα (λάθος εισόδου συνεχούς ρεύματος, σφάλμα εισόδου εναλλασσόμενου ρεύματος, υπερφόρτωση)
πληροφορίες, πληροφορίες παράκαμψης και σφάλμα εξόδου)·
ΕπικεφαλήςRS232 και RS485 & Προαιρετική πύλη επικοινωνίας SNMP·
ΕπικεφαλήςΔοκιμασία ενεργοποίησης, μαλακή εκκίνηση της εξόδου, εκκίνηση αυτόματης επανεκκίνησης ενώ η AC ή η DC ανακάμπτουν.
ΕπικεφαλήςΛειτουργία αυτόματης διακόπτη: συνεχής προς εναλλασσόμενο ρεύμα, παράκαμψη εναλλασσόμενου ρεύματος, μικρότερη από 5 ms.
ΕπικεφαλήςΠαρακολούθηση σε πραγματικό χρόνο της λειτουργικής κατάστασης του συστήματος,Ακουστικός και οπτικός συναγερμός,
ΕπικεφαλήςΚαταγράφεται το ιστορικό μήνυμα συναγερμού και μπορεί να ζητηθεί;
ΕπικεφαλήςΕνσωματωμένος ρυθμιστής τάσης Σταθεροποιήστε την τάση εναλλασσόμενου ρεύματος
ΕπικεφαλήςΔιαθέσιμη παράκαμψη συντήρησης /DC·
ΕπικεφαλήςΠροστασία:Προστασία μικρού φορτίου, προστασία υπερφόρτωσης, υπερεπιβάσεως/υποτάσεως μπαταρίας
προστασία από υπερστροφή, υπερθερμοκρασία,
Εφαρμογή:
Όλες οι επιχειρηματικές κρίσιμες εφαρμογές και όλα τα είδη φορτίων εναλλακτικού ρεύματος.
Η σχεδίαση είναι αρθρωτή και κλιμακώσιμη με θερμό- ανταλλάξιμο
μονάδες μετατροπέα που εξασφαλίζουν χαμηλό μέσο χρόνο επισκευής
Η Ελλάδα είναι η χώρα με την μεγαλύτερη
Η Επιτροπή θα πρέπει να λάβει τα αναγκαία μέτρα για την αντιμετώπιση των αναγκών μελλοντικής επέκτασης.
Παράμετροι:
| Σχήμα |
BWT48/230-1KVA |
| Εισαγωγή |
| Η τάση εισόδου μπαταρίας |
48Vdc |
| Πεδίο τάσης μπαταρίας |
42-58Vdc |
| Συνεχές ρεύμα εισόδου |
23.8A Μέγιστο |
| Τετάρτη |
230Vac φυσιολογικό |
| Περιορισμός τάσης παράκαμψης |
170~270Vac |
| Συχνότητα εισόδου εναλλακτικού ρεύματος |
50Hz |
| Πεδίο συχνότητας |
43~67Hz |
| Επενδύσεις |
> 0.8 |
| ΕΠΙΤΡΟΠΟΣ |
| Δυναμικό παραγωγής |
1000VA |
| Ονομαστική παραγωγική ικανότητα |
800W |
| Ονομαστική τάση εξόδου |
230VAC (τρόπος μετατροπέα) |
| Διορισμένο ρεύμα εξόδου |
3.47Α |
| Πεδίο τάσης εξόδου |
230Vac ((Ανεπάρκεια ±1,5% @Σύστημα μετατροπέα) |
| Αποδοτικότητα παραγωγής |
≥ 85% (τρόπος μετατροπέα) |
| Συχνότητα εξόδου |
50Hz |
| Κύκλος εξόδου |
Καθαρό κύμα σινού |
| ΤHD |
≤ 3% (φόρτωση γραμμής) |
| Χρόνος αλλαγής (μέσω περάσματος στη λειτουργία μετατροπέα) |
≤ 5 ms (με φορτίο) |
| Προστατευτικό στοιχείο |
| Εναλλακτικό ρεύμα υπό προστασία διακόπτη τάσης |
≤176Vac (η τάση αντίδρασης≥10Vac) |
| Προστασία του διακόπτη εναλλασσόμενης τάσης |
≥ 264AC |
| Υπερθερμία |
Ναι (Αυτοκίνητος διακόπτης) |
| Η μπαταρία κάτω από το σημείο προστασίας τάσης |
≤ 40VDC |
| Ηλεκτρονική μπαταρία |
43VDC±0.5 |
| Σημείο προστασίας της μπαταρίας από υπερτάσεις |
≥60VDC |
| Σημείο ανάκτησης υπερτάσης της μπαταρίας |
≤ 57VDC |
| Απόδοση πάνω από την προστασία ρεύματος |
| Υπερφόρτωση |
Συνεχίστε να δουλεύετε 60s@100%
|
| Υπερφόρτωση |
Συνεχίστε να δουλεύετε 10s@121%
|
| Προστασία από υπεριώδη θερμοκρασία |
- Ναι, ναι. |
| Προστασία από βραχυκύκλωμα |
Ναι (Μην δοκιμάσετε με AC Connect) |
| Προστασία αντίστροφης σύνδεσης |
- Ναι, ναι. |
| Επεξεργασία OVP |
≥ 264VAC ((Σύστημα μετατροπής) |
| Προειδοποιητικό χαμηλής τάσης |
≤176VAC (τρόπος μετατροπέα) |
| ΑΣΦΑΛΕΙΑ ΚΑΙ ΕΛΜ |
| Δυνατότητα διηλεκτρικής (AC-Chassis) |
3500Vdc/10mA//1min.Χωρίς λάμψη, χωρίς βλάβη, χωρίς τόξο (μόνο προτεραιότητα εισόδου εναλλασσόμενου ρεύματος) |
| Δυνατότητα διηλεκτρικής (DC-Chassis) |
750Vdc/10mA/1min. Χωρίς λάμψη, χωρίς βλάβη.
|
| ΔΕΠ |
EN 60950-1 |
| Ηλεκτρομαγνητική/ηλεκτρομαγνητική |
EN 61000-6-3; EN 61000-6-1·IEC 61000-6-2 και IEC 61000-6-4 |
|
ROHS
|
Ειδικότερα, η IEC 62321-4, η IEC 62321-5, η IEC 62321-6, η IEC 62321-7, η IEC 62321-8
|
| ΠΡΟΒΟΛΗΤΙΚΗ Δοκιμή Περιβάλλοντος |
| Θερμοκρασία περιβάλλοντος. |
-20~ +50°C |
| Ψύξη |
2*Ανεμιστές |
| Λειτουργία υψηλής θερμοκρασίας |
50±2°C (ονομαστικό φορτίο 24 ώρες) |
| Λειτουργία χαμηλής θερμοκρασίας |
-20±2°C (ονομαστικό φορτίο 24 ώρες) |
| Αποθήκευση υψηλής θερμοκρασίας |
80 ± 2 °C, 24H |
| Αποθήκευση χαμηλής θερμοκρασίας |
-40±2°C, 24 ώρες |
| Η υγρασία |
0~90%, χωρίς συμπύκνωση υγρασίας |
| Υψόμετρο λειτουργίας (m) |
Υψόμετρο πλήρης ισχύς έως 2000m. -2% / 100m, μέγιστο υψόμετρο 5000m |
| Επικοινωνία |
| Rs232 & Rs485 |
- Ναι, ναι. |
| SNMP |
Προαιρετικό |
| Συναντήματα σε ξηρά |
Ομάδα 5 |
| Δείκτης LCD |
|
Κατάσταση LCD
|
Εισαγωγή και έξοδος Τετάρτη, συχνότητα, ρεύμα εξόδου, θερμοκρασία, ρυθμός φόρτωσης, LOGO κλπ.
|
|
Κατάσταση του μετατροπέα
|
Κανονικές πηγές, κανονικός μετατροπέας, μπαταρία Υπό τάση και υπερφόρτωση εξόδου κλπ.
|
| Μέτρηση |
| Μέγεθος W*D*H(mm) |
482mm * 347mm * 88mm (2RU) |
| Βάρος |
11.5 κιλά |
