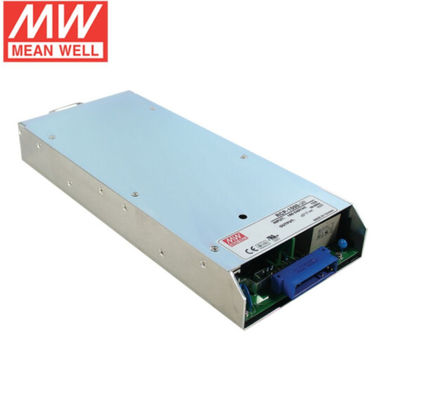

Σημάνετε καλά τη σειρά RCP 19 ηλεκτρικό σύστημα παροχής ηλεκτρικού ρεύματος ίντσας 1000W-1800W rcp-1000-12 RC0-1000-24
Χαρακτηριστικά γνωρίσματα:
- Πλήρης λύση μπροστινών μερών ραφιών mountable: διορθωτής και φορτιστής
- 1U μικρή ακτινοβολία
- ράφι ραφιών 19 ίντσας διαθέσιμο
Wattage:
1000W~18000W
Πρότυπο:
Ικανότητα δύναμης: Rcp-1000 το /RCP-1600/RCP-2000
Φορτιστής: Rcb-1600

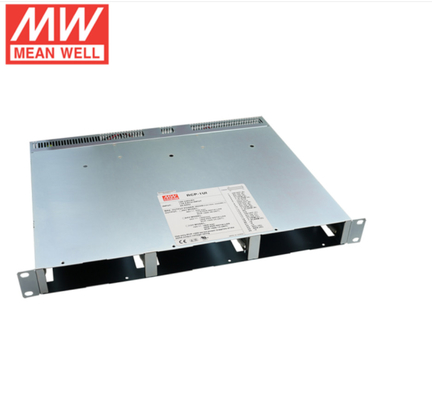

Ράφι: Rcp-1U το /RHP-1U το /RKP-1U
Ελεγκτής & όργανο ελέγχου: Rcp-MU το /RKP-CMU1
Εφαρμογές
- Βιομηχανική αυτοματοποίηση
- Διανεμημένο αρχιτεκτονικό σύστημα δύναμης
- Ασύρματες λύσεις του /telecommunication
- Περιττό ηλεκτρικό σύστημα
- Ηλεκτρικό σύστημα φορτιστών οχημάτων
- Σταθερό τρέχον σύστημα πηγής
Τεχνικό φύλλο:
| ΠΡΟΤΥΠΟ |
Rcp-1000-12 |
Rcp-1000-24 |
Rcp-1000-48 |
|
ΠΑΡΑΓΩΓΗ
|
ΣΥΝΕΧΗΣ ΤΑΣΗ |
12V |
24V |
48V |
| ΕΚΤΙΜΗΜΕΝΟ ΡΕΥΜΑ |
60A |
40A |
21A |
| ΤΡΕΧΟΥΣΑ ΣΕΙΡΑ |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
| ΕΚΤΙΜΗΜΕΝΗ ΔΥΝΑΜΗ |
720W |
960W |
1008W |
| ΚΥΜΑΤΙΣΜΟΣ & ΘΟΡΥΒΟΣ (μέγιστο) Note.2 |
150mVp-π |
200mVp-π |
300mVp-π |
| ΤΑΣΗ ADJ. ΣΕΙΡΑ (SVR) |
11.6 ~ 12.4V |
23.2 ~ 24.8V |
46.3 ~ 49.7V |
| ΑΝΟΧΗ Note.3 ΤΑΣΗΣ |
±1.0% |
±1.0% |
±1.0% |
| ΚΑΝΟΝΙΣΜΟΣ ΓΡΑΜΜΩΝ |
±0.5% |
±0.5% |
±0.5% |
| ΚΑΝΟΝΙΣΜΟΣ ΦΟΡΤΙΩΝ |
±0.5% |
±0.5% |
±0.5% |
| ΟΡΓΑΝΩΣΗ, ΧΡΟΝΟΣ ΑΝΟΔΟΥ |
1000ms, 60ms/230VAC στο πλήρες φορτίο |
| ΚΡΑΤΗΣΤΕ ΨΗΛΆ το ΧΡΟΝΟ (τύπος.) |
16ms/230VAC στο πλήρες φορτίο |
|
ΕΙΣΑΓΩΓΗ
|
ΣΕΙΡΑ Note.4 ΤΑΣΗΣ |
90 ~ 264VAC 127 ~ 370VDC |
| ΦΑΣΜΑ ΣΥΧΝΟΤΗΤΑΣ |
47 ~ 63Hz |
| ΑΠΟΔΟΤΙΚΟΤΗΤΑ (τύπος.) |
81% |
87% |
89% |
| ΡΕΎΜΑ εναλλασσόμενου ρεύματος (τύπος.) |
8.5A/115VAC 4.5A/230VAC |
10.5A/115VAC 5.5A/230VAC |
11A/115VAC 5.5A/230VAC |
| ΡΕΥΜΑ ΕΙΣΡΟΗΣ (τύπος.) |
ΚΡΥΑ ΕΝΑΡΞΗ 50A |
| ΡΕΥΜΑ ΔΙΑΡΡΟΗΣ |
<1>
|
|
ΠΡΟΣΤΑΣΙΑ
|
ΥΠΕΡΦΟΡΤΩΣΗ |
105 εκτιμημένη 125% δύναμη παραγωγής ~ |
| Τύπος προστασίας: Το σταθερό ρεύμα που περιορίζει, ανακτεί αυτόματα αφότου αφαιρείται ο όρος ελαττωμάτων |
| ΠΕΡΑ ΑΠΌ ΤΗΝ ΤΑΣΗ |
13.2 ~ 16.2V |
26.4 ~ 32.4V |
52.8 ~ 64.8V |
| Τύπος προστασίας: Τάση κλεισίματος o/p, επαν-δύναμη για να ανακτήσει |
| ΠΕΡΑ ΑΠΌ ΤΗ ΘΕΡΜΟΚΡΑΣΙΑ |
Η τάση κλεισίματος o/p, ανακτεί αυτόματα αφότου πηγαίνει κάτω η θερμοκρασία |
|
ΛΕΙΤΟΥΡΓΙΑ
|
ΒΟΗΘΗΤΙΚΗ ΔΥΝΑΜΗ |
5V @ 0.3A |
| ΜΑΚΡΙΝΟΣ ON-OFF ΕΛΕΓΧΟΣ |
Από το ηλεκτρικό σήμα ή την ξηρά επαφή ΣΕ: απότομα ΑΠΟ: ανοικτός |
| ΜΑΚΡΙΝΗ ΑΙΣΘΗΣΗ |
Αντισταθμίστε την πτώση τάσης στην καλωδίωση φορτίων μέχρι 0.5V |
| ΤΑΣΗ ΠΑΡΑΓΩΓΗΣ ΠΡΟΓΡΑΜΜΑΤΙΣΗΜΗ |
Η ρύθμιση της τάσης παραγωγής είναι επιτρεπόμενη σε 90 ~ 110% της ονομαστικής τάσης παραγωγής. Παρακαλώ αναφερθείτε στο εγχειρίδιο λειτουργίας. |
| ΣΥΝΕΧΕΣ ΕΝΤΑΞΕΙ ΣΗΜΑ |
Το απομονωμένο σήμα TTL έξω, παρακαλώ αναφέρεται στο εγχειρίδιο εγκατάστασης |
| ΕΝΤΆΞΕΙ ΣΉΜΑ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ |
Το απομονωμένο σήμα TTL έξω, παρακαλώ αναφέρεται στο εγχειρίδιο εγκατάστασης |
| ΠΕΡΑ ΑΠΌ TEMP ΤΗΝ ΠΡΟΕΙΔΟΠΟΙΗΣΗ |
Η λογική «υψηλή» για πέρα από την προειδοποίηση θερμοκρασίας, παρακαλώ αναφέρεται στο χειρωνακτικό, απομονωμένο σήμα εγκατάστασης |
|
ΠΕΡΙΒΑΛΛΟΝ
|
TEMP ΕΡΓΑΣΙΑΣ. |
-20 ~ +60℃ (αναφερθείτε στη «καμπύλη Derating») |
| ΥΓΡΑΣΙΑ ΕΡΓΑΣΙΑΣ |
20 ~ 90% RH non-condensing |
| TEMP ΑΠΟΘΗΚΕΥΣΗΣ., ΥΓΡΑΣΙΑ |
-40 ~ +85℃, 10 ~ 95% RH non-condensing |
| TEMP. ΣΥΝΤΕΛΕΣΤΗΣ |
±0.02%/℃ (0 ~ 50℃) |
| ΔΟΝΗΣΗ |
10 ~ 500Hz, 2G 10min. /1cycle, 60min. κάθε ένας κατά μήκος του Χ, Υ, άξονες Ζ |
|
ΑΣΦΑΛΕΙΑ & EMC
(Σημείωση 5)
|
ΑΣΦΆΛΕΙΕΣ ΠΡΟΤΎΠΟΥ |
UL62368-1, CSA C22.2 ΝΟ 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 ΕΓΚΕΚΡΙΜΈΝΟ |
| ΑΝΤΙΣΤΑΘΕΙΤΕ ΤΗΝ ΤΑΣΗ |
I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 0.7KVDC |
| ΑΝΤΙΣΤΑΣΗ ΑΠΟΜΟΝΩΣΗΣ |
I/P-O/P, I/P-FG, O/P-FG: ωμ 100M/500VDC/25℃/70% RH |
|
ΕΚΠΟΜΠΉ EMC
|
Παράμετρος |
Πρότυπα |
Επίπεδο/σημείωση δοκιμής |
| Διευθυνμένος |
BS EN/EN55032 (CISPR32) |
Κατηγορία Ψ |
| Ακτινοβολημένος |
BS EN/EN55032 (CISPR32) |
Κατηγορία Ψ |
| Αρμονικό ρεύμα |
BS EN/EN61000-3-2 |
- |
| Τρεμούλιασμα τάσης |
BS EN/EN61000-3 |
- |
|
ΑΣΥΛΊΑ EMC
|
BS EN/EN55024, BS EN/EN61000-6-2 |
| Παράμετρος |
Πρότυπα |
Επίπεδο/σημείωση δοκιμής |
| ESD |
BS EN/EN61000-4-2 |
Επίπεδο 3, αέρας 8KV Επίπεδο 2, επαφή 4KV |
| Ακτινοβολημένος |
BS EN/EN61000-4-3 |
Επίπεδο 3 |
| EFT/ |
BS EN/EN61000-4 |
Επίπεδο 3 |
| Κύμα |
BS EN/EN61000-4-5 |
Επίπεδο 4, 4KV/Line-γη Επίπεδο 3, 2KV/Line-γραμμή |
| Διευθυνμένος |
BS EN/EN61000-4-6 |
Επίπεδο 3 |
| Μαγνητικό πεδίο |
BS EN/EN61000-4-8 |
Επίπεδο 4 |
| Εμβυθίσεις και διακοπές τάσης |
BS EN/EN61000-4-11 |
>εμβύθιση 95% 0,5 περίοδοι, εμβύθιση 30% 25 περίοδοι,
>95% διακοπές 250 περίοδοι
|
|
ΑΛΛΟΙ
|
MTBF |
840.8K ώρες ελάχιστο Telcordia SR-332 (Bellcore) 107.4K ώρες ελάχιστο mil-hdbk-217F (25℃) |
| ΔΙΑΣΤΑΣΗ |
295*127*41mm (L*W*H) |
| ΣΥΣΚΕΥΑΣΙΑ |
1.93Kg 6pcs/12.6Kg/1.04CUFT |
| ΣΗΜΕΙΩΣΗ |
1. Όλες οι παράμετροι αναφερθείσες ΟΧΙ ειδικά μετριούνται στην εισαγωγή 230VAC, εκτίμησαν το φορτίο και 25℃ της περιβαλλοντικής θερμοκρασίας.
2. Ο κυματισμός & ο θόρυβος μετριούνται σε 20MHz του εύρους ζώνης με τη χρησιμοποίηση» στριμμένο ζευγάρι-καλώδιο 12 που ολοκληρώνεται με έναν παράλληλο πυκνωτή 0.1uf & 47uf.
3. Ανοχή: περιλαμβάνει την ανοχή οργάνωσης, τον κανονισμό γραμμών και τον κανονισμό φορτίων.
4. Το Derating μπορεί να απαιτηθεί κάτω από τις χαμηλές τάσεις εισαγωγής. Παρακαλώ ελέγξτε τη derating καμπύλη για περισσότερες λεπτομέρειες.
5. Η παροχή ηλεκτρικού ρεύματος θεωρείται συστατικό που θα εγκατασταθεί σε έναν τελικό εξοπλισμό. Όλες οι δοκιμές EMC εκτελούνται με να τοποθετήσουν τη μονάδα επάνω
ένα μεταλλικό πιάτο 720mm*360mm με 1mm του πάχους. Ο τελικός εξοπλισμός πρέπει να επανεγκριθεί ότι συναντά ακόμα τις οδηγίες EMC. Για την καθοδήγηση σχετικά με το πώς
εκτελέστε αυτές τις δοκιμές EMC, παρακαλώ αναφερθείτε στη «δοκιμή της EMI των παροχών συστατικού ηλεκτρικού ρεύματος.» (όπως διαθέσιμος στο http://www.meanwell.com)
6. Περιβαλλοντικής θερμοκρασίας 3.5℃/1000m με τα fanless πρότυπα και 5℃/1000m με τα πρότυπα ανεμιστήρων για το λειτουργούν ύψος υψηλότερο από 2000m (6500ft).
※ Αποκήρυξη ευθύνης προϊόντων: Για τις αναλυτικές πληροφορίες, παρακαλώ αναφερθείτε στο https:// το www.meanwell.com/serviceDisclaimer.aspx
|
