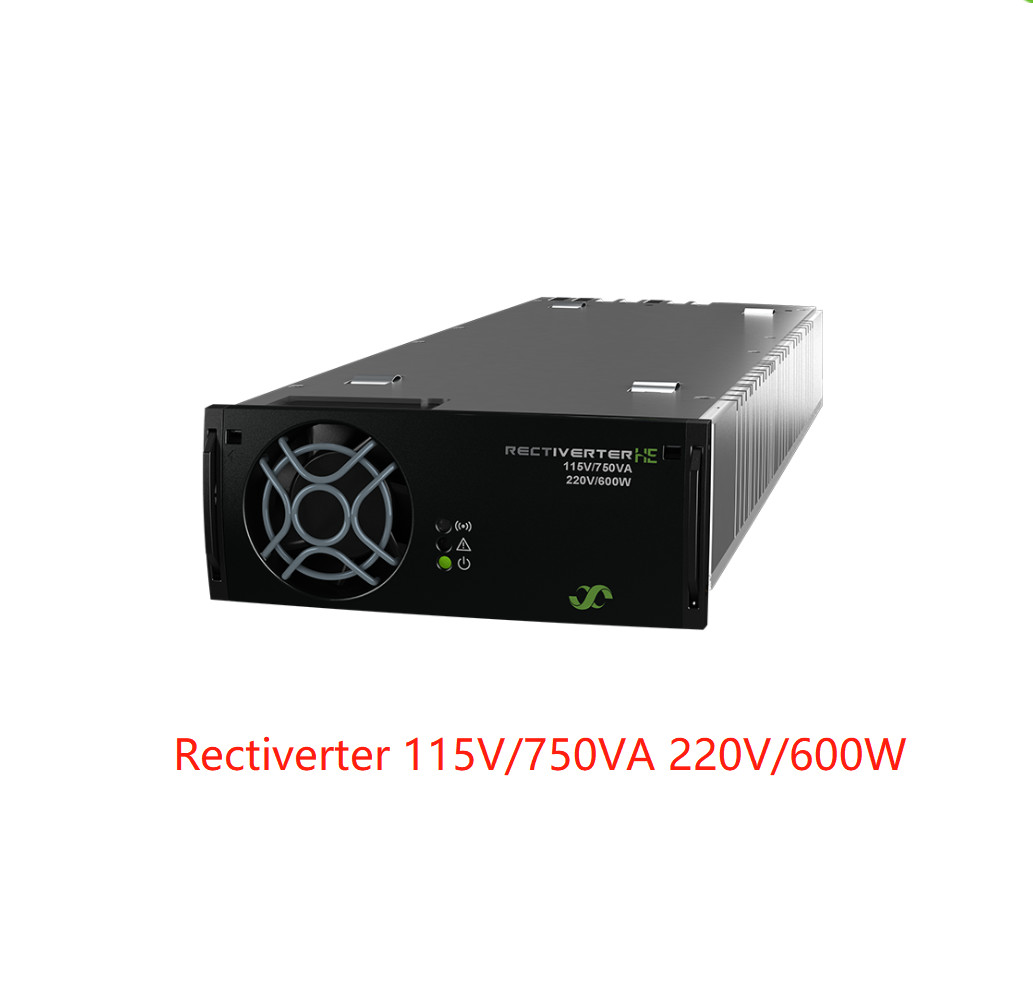

Πρότυπα / πληροφορίες παραγγελίας 230/1500 230/1500 230/1500 115/750 115/750 115/750
110/1200 110/150 110/0 110/600 110/75 110/0
|
| Αριθμός τμήματος 241123.130 241123.131 241123.132 241123.130L 241123.131L 241123.132L |
| Πληροφορίες για την έξοδο AC |
| Η τάση (προεπιλεγμένη) / (προσαρμόσιμο εύρος) 230 VΚλιματισμός/ 200 - 240 VΚλιματισμός115 VΚλιματισμός/ 100 - 127 VΚλιματισμός |
| Συχνότητα (προεπιλεγμένη λειτουργία μετατροπέα) 50 Hz (προσαρμοστική) 60 Hz (προσαρμοστική) |
| Συχνότητα (διαθέσιμος τρόπος μετατροπέα) 50Hz, 60Hz ή τελευταία συγχρονισμένη 50/60Hz (προσαρμοστική), 94-106Hz6) |
| Μέγιστη ισχύς (συνεχής / υπερφόρτωσης (< 15s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| Διαμοιρασμός φορτίου ± 5% της ενεργού ισχύος από 10 έως 100% φορτίου |
| Μέγιστο ρεύμα (συνεχή / υπερφόρτωση (< 15s) ) 6,5 AΕπικεφαλής/ 8,7 ΑΕπικεφαλής |
| Τρέχοντας (μέγιστο) Γρήγορη κίνηση (20 ms) 32 A (6 x ονομαστική) |
| THD < 1,5% σε αντίσταση |
| Προστατευτική ασφάλεια σε L, θερμή βύθιση, βαριστόρ |
| ΔΕΤΑ ΕΠΙΤΡΟΠΟΥ DC |
| Η τάση (προεπιλεγμένη) / (προσαρμόσιμο εύρος) 122,5 VΔ.Σ./ 97 - 145 VΔ.Σ. |
| Δύναμη (μέγιστη ονομαστική είσοδος) 1200 W1)150 W 0 W2)600 W1)75 W 0 W2) |
| Τρόπο (μέγιστο @V)Εξω≤ 108 VΔ.Σ.) 11.11 Α1)1.38 Α - 5.55 Α1)0.69 Α - |
| Χρόνος αναμονής, μέγιστη ισχύς εξόδου > 10 ms· VΕξω> 95 VΔ.Σ.(μόνο σε λειτουργία ευθυγραμμιστή) |
| Μοιραζόμενο ρεύμα (10 - 100% φορτίο) ± 5% του μέγιστου ρεύματος από 10 έως 100% φορτίο |
| Ρυθμισμός στατικής τάσης (10 - 100% φορτίο) ±0,5% |
| Δυναμική ρύθμιση τάσης ± 5,0% για διακύμανση φορτίου 10-90% ή 90-10%, χρόνος ρύθμισης < 50 ms |
| Κύκλος < 500 mVPP, εύρος ζώνης 30 MHz |
| Προστασία από βραχυκύκλωμα, διακοπή υπερτάσης, αντιστροφή της πολικότητας, ORing FET και ασφάλιστρα |
| Πληροφορίες εισόδου |
| Εναλλακτικός ρεύμα Εισαγωγική τάση (περίοδος / αποσύνδεση LV) 185 - 275 VΚλιματισμός/ 170 VΚλιματισμός95 - 140 VΚλιματισμός/ 85 VΚλιματισμός |
| Τρέμα εναλλασσόμενου ρεύματος (μέγιστο) 11,5 AΕπικεφαλής9.1 ΑΕπικεφαλής 3) Επενδύσεις8.2 ΑΕπικεφαλής 3) Επενδύσεις11.3 ΑΕπικεφαλής10.1 ΑΕπικεφαλής 3) Επενδύσεις9.2 ΑΕπικεφαλής 3) Επενδύσεις |
| Συχνότητα (προεπιλεγμένο: εύρος συγχρονισμού) 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| Συχνότητα (προσαρμόσιμη: εύρος συγχρονισμού) 47-53 Hz, 57-63 Hz ή και τα δύο (προσαρμοστική) |
| Παράγοντας ισχύος / THD > 0,99 σε φόρτιση 70% ή μεγαλύτερη / < 3,5% |
| Πυροσβεστήρας προστασίας εισόδου εναλλασσόμενου ρεύματος σε L και N, θερμό-εξαρτήσιμο, βαριστόρ |
| Συνεχή τάση ονομαστική / εκτεταμένη περιοχή4)102 - 145 VΔ.Σ./ 90 - 102 VΔ.Σ. |
| Συνεχές ρεύμα (μέγιστο) 12,5 A / 18 A κατά την υπερφόρτωση (15s) 6,3 A / 9 A κατά την υπερφόρτωση (15s) |
| Άλλα χαρακτηριστικά |
| Απόδοση > 96% (ενδιάμεση λειτουργία), > 95% (ενδιάμεση λειτουργία μετατροπέα) > 93% (ενδιάμεση λειτουργία), > 92% (ενδιάμεση λειτουργία μετατροπέα) |
| Απομόνωση 3,85 kVΔ.Σ.- Κλιματισμός.Εισαγωγή/Εξόδουσε PE, 3,55 kVΔ.Σ.- Κλιματισμός.Εισαγωγή/Εξόδουσε συνεχές ρεύμα, 4,25 kVΔ.Σ.- Κλιματισμός.Εισαγωγή/Εξόδουσε CAN/SYNC, 1,75 kVΔ.Σ.- DC σε PE, 3,5 kVΔ.Σ.- DC σε CAN/SYNC |
|
Προειδοποιήσεις: Κόκκινο LED Αποσύνδεση χαμηλής και υψηλής τάσης εισόδου στο δίκτυο, Αποσύνδεση υψηλής και χαμηλής θερμοκρασίας, Αποτυχία αναστροφής, Ρέλε συναγερμού [NO max 75 V]Δ.Σ./ 100 mA] Κλείσιμο υπερτάσης στην έξοδο, Αποτυχία ανεμιστήρα, συναγερμός χαμηλής τάσης εξόδου, Αποτυχία λεωφορείου CAN, Συγχρονισμός λεωφορείου
(Αλλαγή ισχύοςΉΣυνεχείς συναγερμοί εξόδου) χαμένοι και αποτυχία συγχρονισμού
|
| Προειδοποιήσεις: Κίτρινος αντιστροφέας LED σε κατάσταση μείωσης ισχύος ή σε κατάσταση ισχύος ή οριακού ρεύματος σε θύρα συνεχούς ή εναλλασσόμενου ρεύματος, ενεργοποιημένο οριακό ρεύμα εξόδου από απόσταση, απώλεια επικοινωνίας CAN με τον ελεγκτή |
| Κανονική λειτουργία: Πράσινη έξοδος AC LED και/ή έξοδος DC ενεργοποιημένη και εντάξει |
| MTBF (Μέθοδος Τελκορδία SR-332 Iss.I III (α)) 260 000 ώρες (@ Tambient : 25 °C) |
| Θερμοκρασία λειτουργίας -40 έως +75°C (-40 έως +167°F), υγρασία 5 - 95% RH μη συμπυκνωτική |
| Δείκτης θερμοκρασίας άνω των 55°C (131°F) 1200W έως 480W @ 75°C (167°F) για κάθε έξοδο, εναλλασσόμενου και συνεχούς ρεύματος (συνολική ισχύς 2000W έως 800W) |
| Θερμοκρασία αποθήκευσης -40 έως +85°C (-40 έως +185°F), υγρασία 0 - 99% RH μη συμπυκνωτική |
| Μέγεθος [WxHxD] / Βάρος 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,95 kg (4,3 lbs) |
| ΣΤΑΡΤΑΡΤΕΣ ΣΥΝΤΑΡΤΑΣ |
| Ηλεκτρική ασφάλεια EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 αριθ. 107.3-14 |
|
EN 61000-6-1:2019-6-2:2019, - 6-3:2007 + Α1:2011- 6-4:2019, IEC 61000-6-5:2015
ΕΜΚ EN 62040-2:2006 (Αποπομπές C1, ασυλία C2/C3), FCC CFR 47 Μέρος 15
EN50121 -2:2017+A1:2019, -4:2016+Α1:2019, -5:2017+Α1:20195) Επενδύσεις
|
|
ΕΕ 2015/863 (RoHS) & 2012/19/ΕΕ (ΑΗΗΕ) / ETSI EN 300 019: 2-1 (Τάξη 1.2) & 2-2 (Τάξη 2.3)
Περιβάλλον Κανονικές συνθήκες λειτουργίας σύμφωνα με την IEC 62040-5-3:2016 παράγραφος 4.2. Άλλες συνθήκες λειτουργίας σύμφωνα με
Διάταξη 4 της IEC 62040-5-3:20163, πρέπει να ενημερωθεί
|
|
1) Το φορτίο εναλλασσόμενου ρεύματος έχει προτεραιότητα. Η μέγιστη διαθέσιμη ισχύς εξόδου και ρεύμα συνεχούς ρεύματος εξαρτάται από 3) Εάν η πύλη συνεχούς ρεύματος υπερφορτωθεί τραβώντας την τάση κάτω από 97V, το ρεύμα εισόδου μπορεί να αυξηθεί πάνω από αυτό το επίπεδο.
άμεσο φορτίο εναλλασσόμενου ρεύματος και τάση εισόδου εναλλασσόμενου ρεύματος, δηλαδή μέγιστο 800W/7,4A σε πλήρη ισχύ εναλλασσόμενου ρεύματος και 4) μειωμένη απόδοση - χωρίς υποστήριξη υπερφόρτωσης,και για 200 - 240 VAC έξοδος THD θα αυξηθεί και μέγιστη ονομαστική είσοδο για 230VAC. εκπομπές ισχύος εξόδου (μέχρι 970 W για 230 VAC @ 90 VDC) 5) για την κάλυψη των απαιτήσεων υπερεύματος 4kV εξωτερικής υπερεύματος
2) Η πύλη συνεχούς ρεύματος πρέπει να εξακολουθεί να θεωρείται αμφίδρομη πύλη· η τάση θα εμφανίζεται εάν απαιτείται προστασία με ηλεκτρικό δίκτυο στις πύλες εναλλασσόμενου ρεύματος 6) απαιτείται έκδοση FW ≥ 1,20/1.20
|
