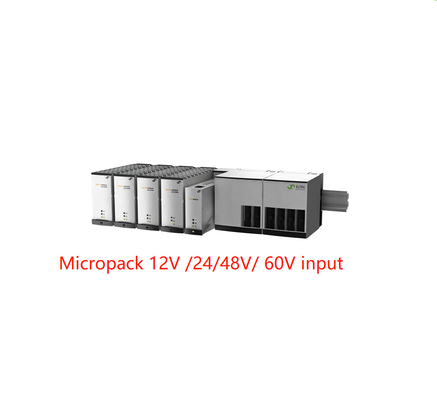

Το Eltek Micropack Small System 120W-1000W 12V 24V 48V επιλογές με συμπαγές ελεγκτή (241120.911 2 41120.920 241120.901)
Το Eltek Micropack Small System 120W-1000W 12V 24V 48V επιλογές με συμπαγές ελεγκτή (241120.911 241120.920 241120.901)

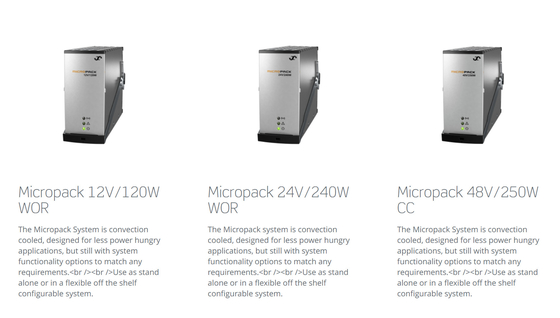

Σύστημα μικροεπισκευών
Το σύστημα Micropack ψύχεται με συγκέντρωση, σχεδιασμένο για λιγότερο ενεργειακές εφαρμογές, αλλά εξακολουθεί να έχει επιλογές λειτουργικότητας συστήματος για να ταιριάζει σε οποιεσδήποτε απαιτήσεις.Χρήση ως αυτόνομη συσκευή ή σε ευέλικτο σύστημα που μπορεί να διαμορφωθεί από το ράφι.
Το Micropack Power System επεκτείνει το δίκτυό σας ένα βήμα παραπέρα.Το σύστημα είναι ιδανικό για μια μεγάλη ποικιλία εφαρμογών..
Βασικά χαρακτηριστικά
- Συγκεντρωμένη και ρηχή (149 mm βάθος)
- Εγκαταστάσιμο σε σιδηρόδρομο
- Διαμορφώσιμη επί τόπου
- Παράδοση εκτός βιβλιοθήκης
- Εναλλακτική επιλογή (με αναμεταδότη συναγερμού)
- Συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών ή συσσωρευτών
- Δέχεται είσοδο 85 ∼ 300V AC/DC
- 12, 24-30, 48 Vdc εκδόσεις εξόδου
- Ethernet για απομακρυσμένη και τοπική παρακολούθηση και έλεγχο μέσω του προγράμματος περιήγησης WEB
- Πρωτόκολλο SNMP με TRAP, SET και GET στο Ethernet.
- 3 ψηφιακές προγραμματιζόμενες εξόδους ρελέ 3 προγραμματιζόμενες εισόδους πολλαπλών χρήσεων
Παραμέτροι:
|
| Σχήμα |
Διαχωρισμός μπαταρίας. |
Τροφές χύδην |
Επικαιροποιημένη διατροφή χύδην |
Διαφορά φορτίου. |
| Αριθμός τμήματος |
241120.915 |
241120.911 |
241120.912 /.914 |
241120.920 |
| Πληροφορίες για την έκδοση |
|
Υποστήριξη τάσης συστήματος
Μη προστατευμένες συνδέσεις εξόδου χύδην
Προστατευόμενες συνδέσεις εξόδου φορτίου (ενσωματώσιμες μονοπολικές MCB σε αρνητικό)
Σύνδεση με διαδίκτυο φόρτωσης (241120.920)
Μη προστατευμένες συνδέσεις εξόδου της μπαταρίας (αλλαγή διαδρομής και LVBD σε θετικό)
Προστατευμένες συνδέσεις εξόδου μπαταρίας (ΜΜΒ με έναν πόλο, παράκαμψη και LVBD σε αρνητικό)
Προστασία της έκδοσης σε ευθυγραμμιστές/μετατροπείς
|
-24 ∙ -48 VΔ.Σ.±12 ′ ±48 VΔ.Σ.+12 / +24 +48 VΔ.Σ.-12 ∙ -48 VΔ.Σ.
- 1 (μέγιστο 10 mm)2) 1 (μέγιστο 10 mm)2) -
- - - 4 x 2 - 15 Α
(μέγιστο 4 mm)2)
• • •
- - 12 -
(μέγιστο 10 mm)
2 x μέγιστο 30 A
(μέγιστο 10 mm)2- - -
Αποκλεισμός FET ή ασφάλειας OR, προστασία από βραχυκύκλωμα και προστασία από υψηλές θερμοκρασίες
|
| Άλλες προδιαγραφές |
|
Πληροφορίες σχετικά με την εφαρμογή του παρόντος κανονισμού: |
Το όχημα πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια και να είναι εξοπλισμένο με ηλεκτρική ενέργεια.
2 x αποτυχία ασφάλειας
1 x παράκαμψη ρεύματος 26 mm [1,0 ̇]
110 γραμμάρια
|
Το όχημα πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια.
2x αποτυχία ασφάλειας 1x σφάλμα γης
66 mm [2,6 ̊]
250 γραμμάρια
|
-
73 mm [2,9 ̊]
165 γραμμάρια
|
| Τερματικά συνδέσεων συστήματος ελέγχου |
|
|
Επεκτάσιμο πλάτος
|
66 mm [2,6 ̊]
|
| Βάρος |
270 γραμμάρια |
|
|
| Σχήμα |
Ανεξάρτητος 2-ποσο 4-ποσο DC/DC 1-ποσο |
| Αριθμός τμήματος |
241120.900 241120.901 241120.902 241120.905 |
| Πληροφορίες εισόδου |
| Μέγιστη τάση |
300 VAC/DC 72 VDC |
| Μέγιστο ρεύμα |
2 Α 7 Α 7 Α 15 Α |
| Σύνδεση, τερματικά βίδες μέγιστο 2,5 mm2 |
1 x L/N/PE 1 x DC+/DC-/PE |
| Προστασία |
Ατομικές ασφάλειες σε μονάδες ισχύος Micropack |
| Κωδικοποίηση (αποτρέπει τη ανάμειξη των τάσεων εξόδου) |
Ναι, και μόνο οι ευθυγραμμιστές ταιριάζουν στο Y, μόνο DC/DC ταιριάζουν |
| Πληροφορίες για την έκδοση |
| Τετάρτη |
12VΔ.Σ., 24 VΔ.Σ., 30 VΔ.Σ.& 48 VΔ.Σ. |
| Μέγιστο ρεύμα |
10 Α 20 Α 40 Α 12 Α |
| Σύνδεση, τερματικά βίδες μέγιστο 2,5 mm2 |
2 x VOUT+ / VOUT?? - - 2 x VOUT+ / VOUT?? |
| Σύνδεση σε βάσεις 241120.91x |
- • • - |
| Προστασία της απόδοσης σε ευθυγραμμιστές |
Αποκλεισμός FET ή ασφάλειας OR, προστασία από βραχυκύκλωμα και προστασία από υψηλές θερμοκρασίες |
| Άλλες προδιαγραφές |
| Έξοδος αναμετάδοσης συναγερμού μονάδας, μέγιστο 1 mm2 |
• - - • |
| Συνδέσεις CAN |
- / • (((3 πιν)1)• (2 καλώδια) • (2 καλώδια) - / •(3 καρφίτσες)1)
) )
|
| Διάμετρο |
44 mm [1,7 ̇] 142 mm [5,6 ̇] 231 mm [6,1 ̇] 44 mm [1,7 ̇] |
| Βάρος |
70 γραμμάρια 160 γραμμάρια 250 γραμμάρια 78 γραμμάρια |
|
| Σχήμα |
DIN Σιδηροδρομικό Φίλτρο |
| Αριθμός τμήματος |
241120.930 |
| Άλλες προδιαγραφές |
| Κατηγορία / σύνδεση |
85 - 300 VΕπικεφαλής, 0 - 12,5 A / L- N (DC+/-) + PE: 2,5 mm2Τερματικά βίδες |
| Μέγεθος / βάρος |
35 x 99 x 114,5 χιλιοστά [1,4 x 4,1 x 4,7] / 328 g [0,72 lbs] |
|
| Όλα τα μοντέλα |
| Άλλες προδιαγραφές |
| Υλικό κάλυψης |
Πλαστικά με ονομαστική τιμή V0 και αλουμίνιο |
| Θερμοκρασία |
Δραστηριότητα: -40 έως +65°C (-40 έως +149°F), αποθήκευση: -40 έως +85°C (-40 έως +185°F) |
| Εγκατάσταση |
35 mm DIN σιδηρόδρομος |
| Μέγεθος (H x D) |
89 mm (2U)2)x μέγιστο 150 mm (συμπεριλαμβανομένων των σιδηροδρόμων DIN) mm [3,5 x 5,9 ′′] |
| ΣΤΑΡΤΑΡΤΕΣ ΣΥΝΤΑΡΤΑΣ |
| Ηλεκτρική ασφάλεια |
Το πρότυπο EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
|
ΕΜΚ
|
Ειδικότερα, το σημείο 6 του παρόντος παραρτήματος δεν εφαρμόζεται στην περίπτωση που το όργανο δεν είναι σε θέση να εκτελέσει τις υποχρεώσεις που του ανατίθενται σύμφωνα με το σημείο 6 του παρόντος παραρτήματος.2019
Η FCC CFR47 μέρος 15B τμήμα 109: 2010, ETSI EN 300 386 v2.1.1: 2016
|
| Κεντρικές αρμονικές |
EN 61000-3-2:2019 |
|
Περιβάλλον
|
ΕΤΣΙ EN 300 019: 2-1 (Τάξη 1.2) & 2-2 (Τάξη 2.3) EU 2015/863 (RoHS) & 2012/19/EU (ΑΗΗΕ)
Κανονικές συνθήκες λειτουργίας σύμφωνα με την IEC 62040-5-3:2016 παράγραφος 4.2Άλλες συνθήκες λειτουργίας σύμφωνα με την IEC 62040-5-3:2016 παράγραφος 4.3, πρέπει να ενημερωθεί
|
| Συμμόρφωση της ναυτιλίας (κατηγορία Β EMC) |
DNVGL-CG-0339:2015 |
|
1) Σύνδεσμος CAN διαθέσιμος σε στροφή HW ≥ 2
2) Επιτρέψτε τουλάχιστον 1U κάτω και πάνω για να εξασφαλιστεί η ροή αέρα
|
