Το σύστημα ηλεκτρικής ενέργειας Eltek Flatpack2 5U 6U 7U με 300A/ 500A διανομή FP2 2000W / FP2 3000W μονάδα

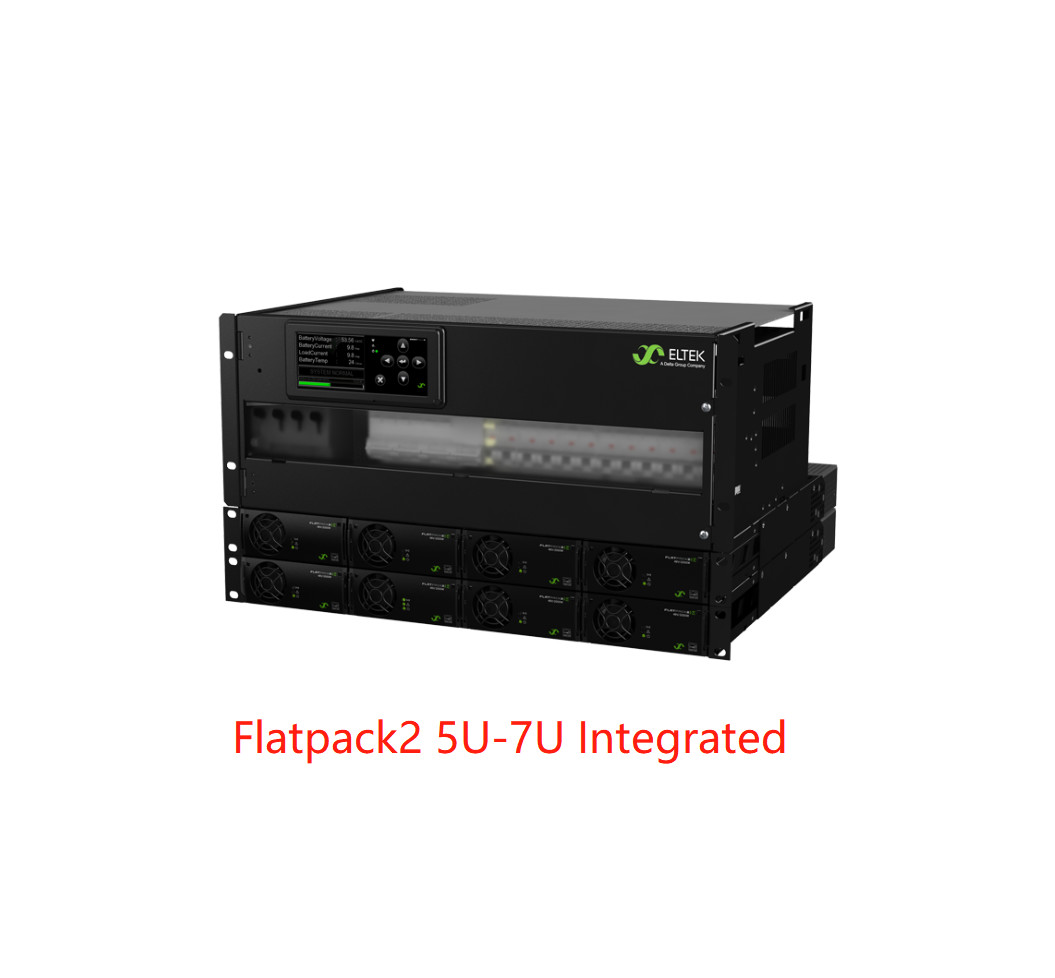

Flatpack2 5U-7U Ενσωματωμένο
Η διανομή 4U έχει σχεδιαστεί για να ανταποκριθεί στην ζήτηση για συμπαγείς και ευέλικτες λύσεις παροχής συνεχούς ενέργειας.τμήμα μπαταρίας και τμήμα φορτίου.
Το σύστημα ισχύος διαθέτει δύο επιλογές ελεγκτή,Το Smartpack2 ή το Smartpack S, το οποίο διαθέτει όλες τις λειτουργίες που απαιτούνται για τις παρούσες και μελλοντικές εφαρμογές.
Βασικά χαρακτηριστικά
- Συμπλήρωμα
- Ελεγκτής Smartpack2 ή Smartpack S
- Μονάδες θερμής σύνδεσης
- Πλαισίωμα διανομής 19 ′/4U με μπροστινή πόρτα με πέλμα
- Μέχρι και 8x διακόπτες μπαταρίας
- ΕΛΒΔ
- Μέχρι 20 φορές θέσεις διακόπτη φόρτωσης
- Επικαιροποιημένο
- Παγκόσμιες εγκρίσεις
Τεχνικά δεδομένα:
|
|
|
|
|
|
|
|
| |
Μοντέλο |
300A Διανομή |
|
500A ΔΙΑΔΙΣΤΡΟΠΗ |
|
| |
Αριθμός τμήματος
(Συστήματα ενέργειας)
|
CTOxxxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |
Μονάδα ισχύος |
| |
Σωστή συσκευή Flatpack2 1) |

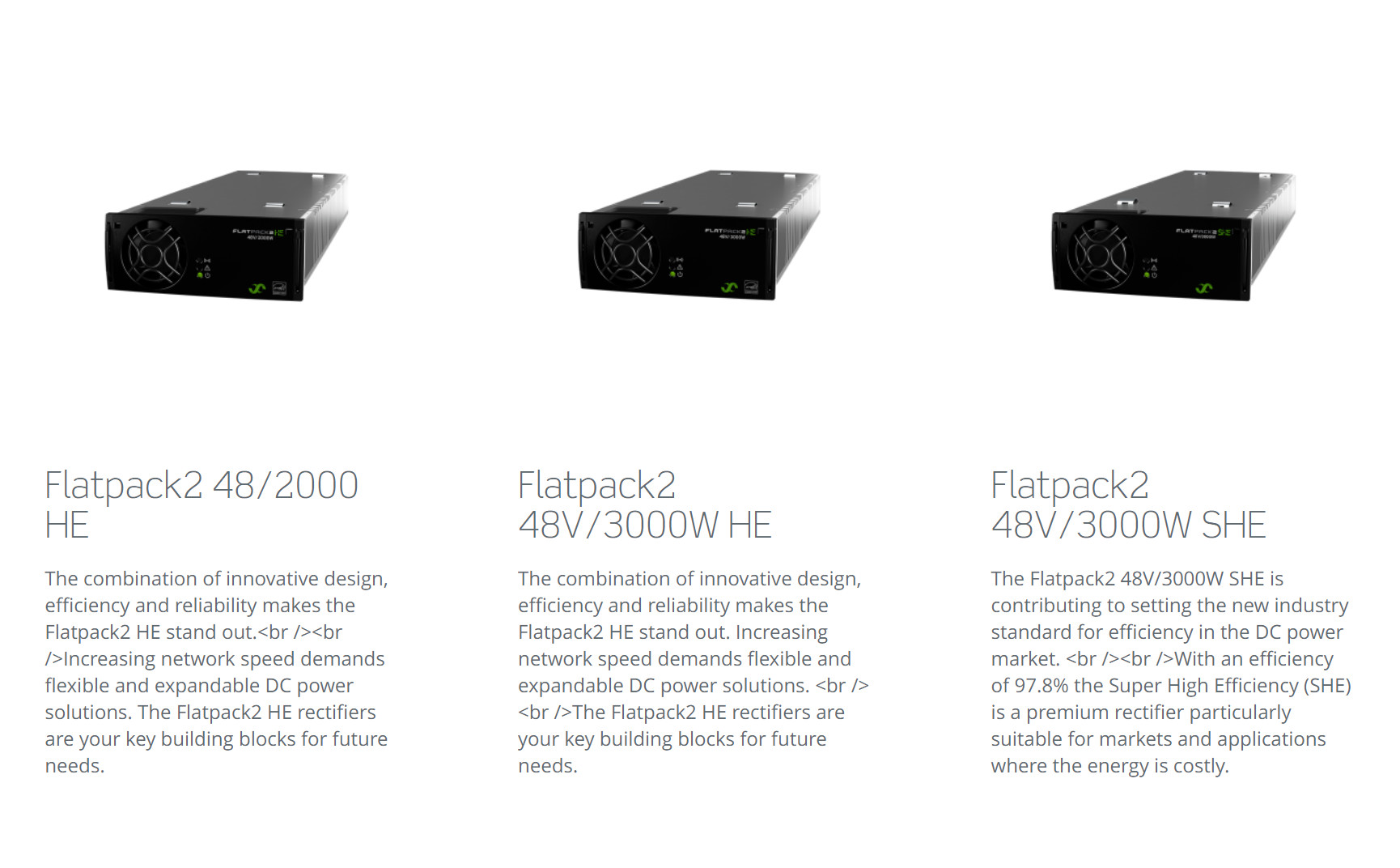

Flatpack2 48/2000 HE ή SHE |
|
|
|
|
| |
Πληροφορίες εισόδου |
| |
Τεχνική διάταξη |
85-300 VAC (μονάδα HE) 85-264 VAC (μονάδα SHE) |
|
|
|
|
| |
Συχνότητα |
45-66 Hz |
|
|
|
|
|
| |
Διαμόρφωση των κύριων |
1p230 VAC TN / 3p400 VAC TN / 3p230 VAC IT |
2x 3p400 VAC TN / 2x 3p230 VAC IT |
| |
Σύνδεση |
Τερματικά μπλοκ, 10 mm2 μέγιστο |
|
|
|
|
| |
Πληροφορίες για την έκδοση |
| |
Τετάρτη |
-48 VDC |
|
|
-48 VDC |
|
| |
Τρέχοντας (μέγιστο) |
300 A |
|
|
500 A |
|
|
| |
Διανομή μπαταριών |
|
| |
Αριθμός θέσεων διακόπτη |
4x ή 6x 100 A |
|
|
8x 100 Α |
|
| |
ΕΛΒΔ |
300 A (προεπιλεγμένη) |
|
|
500 A (προεπιλογή) |
|
| |
Τύπος διακόπτη μπαταρίας |
Τύπος συσσωρευτή |
|
|
|
|
|
| |
Διανομή φορτίου |
|
| |
Αριθμός θέσεων φορτίου |
Μέχρι 20x 18 mm |
|
|
Μέχρι 16x 18 mm |
|
| |
Επικαιροποιημένο |
Μέχρι 2x 150 A ή 1x 300 A
(μέγιστο 6x 18 mm ή 4x 27 mm σε κάθε LVLD)
|
150 Α
(μέγιστο 6x 18 mm ή 4x 27 mm για το LVLD)
|
| |
Τύπος διακόπτη φόρτωσης |
Εγκατασκευασμένα σε σιδηροτροχιά DIN, πλάτους 18 mm και 27 mm (MCB πλάτους 13 mm και διακόπτες τύπου plug-in κατόπιν αιτήματος)
Διαμορφώνεται με όλες τις μάρκες
|
| |
Ελέγχος και παρακολούθηση |
| |
Μονάδα ελέγχου και παρακολούθησης 2) |

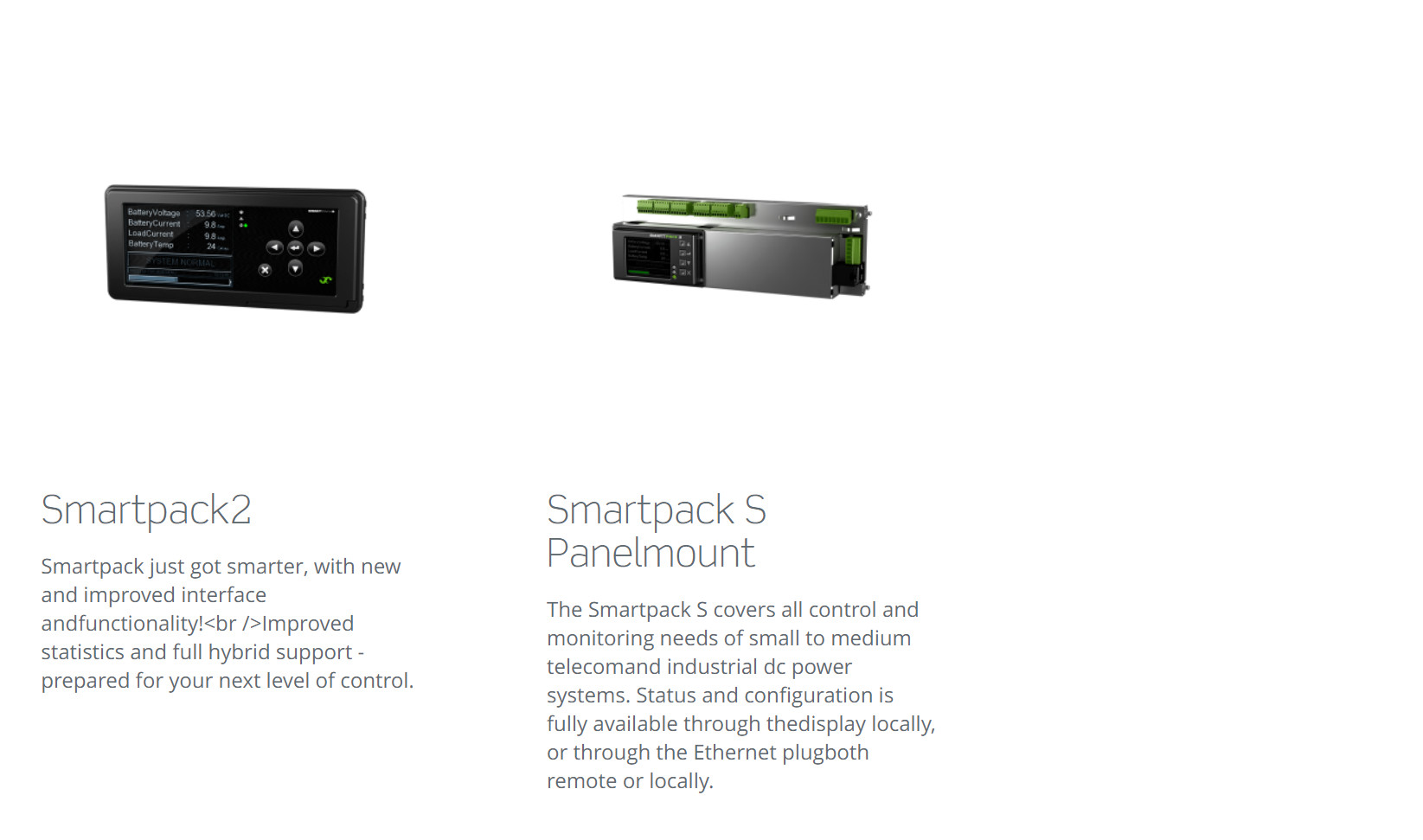

Το Smartpack2 ή το Smartpack S |
|
Επικεφαλής |
|
| |
Τοποθεσία τοποθέτησης |
Εγκαταστάθηκε πίνακας πόρτας |
|
|
|
|
|
| |
Τοπική λειτουργία |
Η λειτουργία με καθοδηγούμενο μενού με αυτόνομη εξήγηση μέσω αφής και γραφικής έγχρωμης οθόνης |
| |
Απομακρυσμένη λειτουργία |
Ethernet για απομακρυσμένη/τοπική παρακολούθηση και έλεγχο μέσω προγράμματος περιήγησης WEB |
|
| |
Άλλες προδιαγραφές |
|
| |
Θερμοκρασία λειτουργίας |
-40 έως +70 °C [-40 έως +158 °F] 3) |
|
|
|
|
| |
Θέρμανση αποθήκευσης |
-40 έως + 85 °C [-40 έως + 185 °F] |
|
|
|
|
| |
Μέγεθος (W x D x H) 4) |
482 x 380x H mm [19 x 14,9 x H ίντσες] Υψόμετρο (H):
- 5U: 222 mm [8,8 ίντσες]
- 6U: 267 mm [10,5 ίντσες]
|
482 x 380 x H mm [19 x 14,9 x H ίντσες] Υψόμετρος (H):
- 6U: 267 mm [10,5 ίντσες]
- 7U: 311 χιλιοστά
|
| |
Βάρος (εκτός από τις μονάδες) |
Περίπου 11 κιλά |
|
|
|
|
| |
ΣΤΑΡΤΑΡΤΕΣ ΣΥΝΤΑΡΤΑΣ |
|
| |
Ηλεκτρική ασφάλεια |
IEC/UL 60950-1 |
|
|
|
|
|
| |
Ηλεκτρομαγνητικά |
ΕΤΣΙ EN 300 386 v1.3.2 Πρότυπο EN 61000-6-1 /-2 /-3 /-4 |
|
|
|
|
| |
Περιβάλλον |
Ετικέτες: Ετικέτες που αναφέρονται στο παράρτημα I του κανονισμού (ΕΚ) αριθ. 765/2008
Ετικέτες:
Κανονικές συνθήκες λειτουργίας σύμφωνα με την IEC 62040-5-3:2016 παράγραφος 4.2Άλλες συνθήκες λειτουργίας σύμφωνα με την IEC 62040-5-3:2016 παράγραφος 4.3, πρέπει να ενημερωθεί
|
| |
1) Βλέπε το δελτίο δεδομένων του Flatpack2 για λεπτομέρειες
2) Βλέπε δελτίο δεδομένων ελεγκτή για λεπτομέρειες
|
3) +45 έως +70 °C [+113 έως +158 °F] με μειωμένη απόδοση
4) Το συνιστώμενο ελάχιστο βάθος του ντουλαπιού είναι 400 χιλιοστά.
|
