Συστήματα μετατροπής συνεχούς ρεύματος Eltek 380V έως 54V Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Συστήματα μετατροπής συνεχούς ρεύματος Eltek 380 V έως 54 V Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)

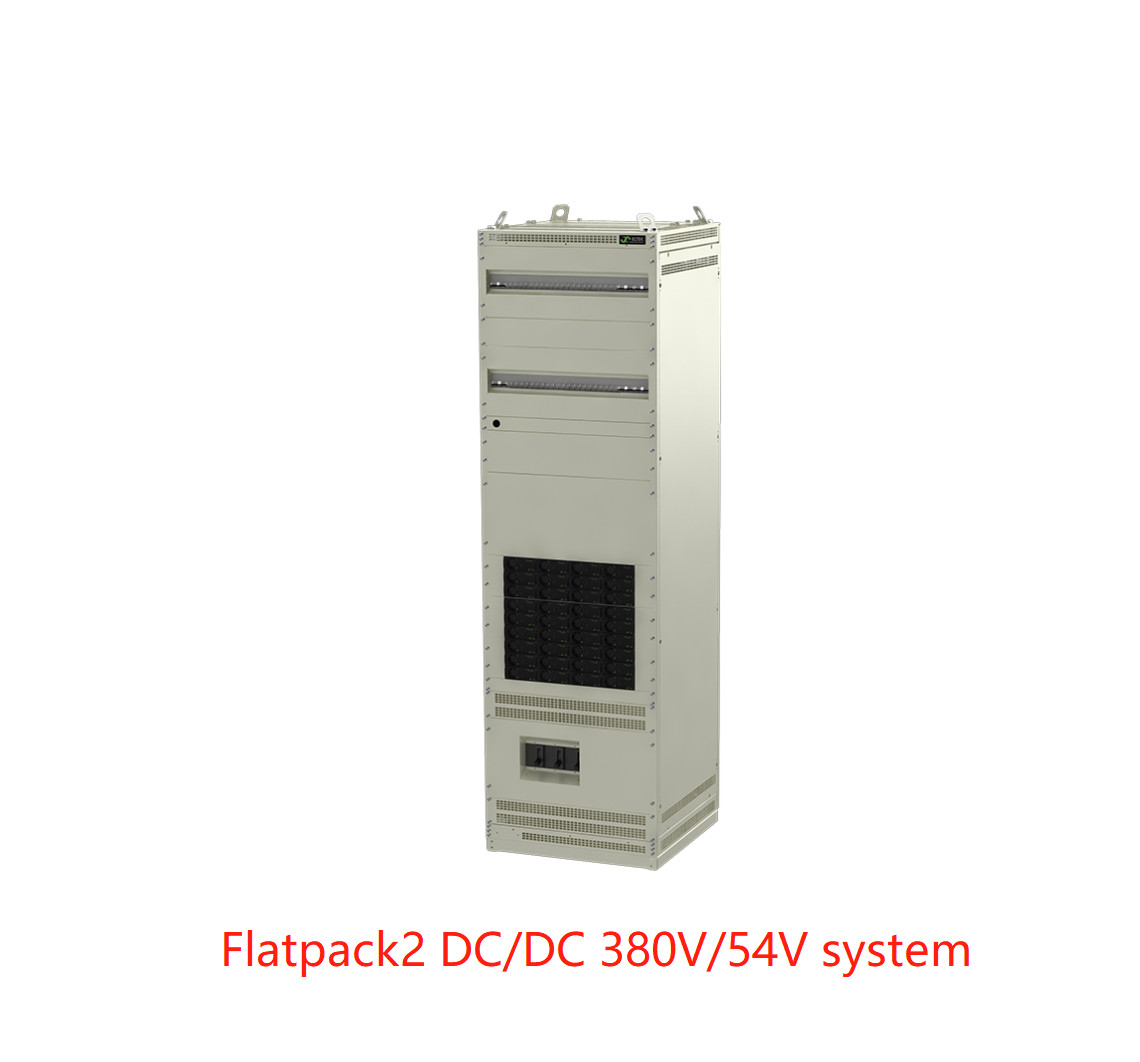

Σύστημα Flatpack2 DC/DC 380V/54V
Χρησιμοποιώντας το Flatpack2 DC/DC 380V/48V 3000W SHE module με την πλούσια σε χαρακτηριστικά μονάδα ελέγχου και παρακολούθησης Smartpack2 της Eltek, οι εγκαταστάσεις μπορούν να επωφεληθούν από τη χρήση 380 Vdc ως τάσης μετάδοσης.
Είτε για μια ανταγωνιστική εναλλακτική λύση στις παραδοσιακές UPS στα κέντρα δεδομένων, είτε για κεντρικά εργοστάσια παραγωγής ενέργειας στις επεκτάσεις των εγκαταστάσεων τηλεπικοινωνιών.
Ενσωματώνοντας υπερσύγχρονες, υπερ-υψηλής απόδοσης μονάδες μετατροπής με την πλούσια σε χαρακτηριστικά μονάδα παρακολούθησης και ελέγχου Smartpack2 της Eltek,το υψηλής απόδοσης Flatpack2 DC/DC 380V/54V Power System μετατρέπει την τάση λεωφορείου 380 Vdc σε ρυθμιζόμενη τάση 54 Vdc με απόδοση μονάδας 980,2%
Βασικά χαρακτηριστικά
l Προστασία εισόδου
Πλαστικότητα
Ι κλιμακωτότητα
Μονωδική ̇ κατασκευή καθώς το φορτίο σας αυξάνεται
Υπερ-υψηλή απόδοση (SHE)
Ελεγκτής Smartpack2
Πυροδοτημένο
50-55 Vdc ρυθμιζόμενη έξοδος
Πιστοποιημένη τεχνολογία SHE
Εφαρμογές
ΤΕΛΕΚΟΜ
• Διεύρυνση κεντρικών γραφείων τηλεπικοινωνιών
• Αναβάθμιση χώρου υψηλής ισχύος
Κέντρα Πληροφοριών
• Μετατροπή από 380 VDC (260-400 VDC) σε 50-55 VDC
• Εγκαταστάσεις συγκέντρωσης
• Αντικατάσταση μονάδας UPS+VDC
Παραμέτροι:
|
| Σχήμα |
Σύστημα 36 kW |
Σύστημα 72 kW |
108 kW Σύστημα |
| Αριθμός τμήματος |
CDT31242.xxx |
CDT32442.xxx |
CDT33642.xxx |
| Πληροφορίες εισόδου |
| Τετάρτη |
260 - 400 VDC |
| Μέγιστο ρεύμα |
147.6 Α |
295.2 Α (2x 147.6 Α) |
442.8 Α (3x 147.6 Α) |
| Προστασία (επίπεδο μονάδας) |
Φιγούρα, κλείσιμο όταν το VIN είναι εκτός εμβέλειας |
| Προστασία (επίπεδο καναπέ) |
1x 160 A MCCB |
2x 160 A MCCB |
3x 160 A MCCB |
| Πληροφορίες για την έκδοση |
| Τεχνική διάταξη |
54.5 VDC |
| Η τάση (προσαρμόσιμο εύρος) |
50 - 55 VDC |
| Μέγιστη ισχύς, ονομαστική είσοδος |
36 kW |
72 kW |
108 kW |
| Μέγιστο ρεύμα, @VOUT = 50 VDC |
720 Α |
1440 Α |
2160 Α |
| Τρέχουσα κατανομή |
± 5% του μέγιστου ρεύματος από 10 έως 100% φορτίου |
| Ρυθμισμός στατικής τάσης |
±0,5% από 0 ∼ 100% φορτίου και ονομαστικής εισροής |
| Δυναμική ρύθμιση τάσης |
±5,0 % για διακύμανση φορτίου 10-90 % ή 90-10%, χρόνος ρύθμισης < 50 ms |
| Εξαγωγές συνεχούς ρεύματος |
Μέχρι 2x 30 τρόποι ≤ 63 A MCB Μέχρι 2x 20 τρόποι ≤ 125 A MCB |
| Προστασία |
Κλείσιμο από υπερφυσική τάση, προστασία από βραχυκύκλωμα, υψηλή θερμοκρασία, περιορισμός ρεύματος εισροής με θερμό plug-in, FET OR |
| Συμπληρωματικές πληροφορίες |
Βλέπε δελτίο δεδομένων Flatpack2 DCDC 380V 48V 3000W SHE |
| Ελέγχος και παρακολούθηση |
| Ενότητα παρακολούθησης |
Επικεφαλής |
| Τοπική λειτουργία |
Εμφάνιση και πλήκτρα, διεπαφή WEB μέσω τυποποιημένου προγράμματος περιήγησης |
| Απομακρυσμένη λειτουργία |
Διασύνδεση WEB, MODBUS, πρωτόκολλο SNMP και ηλεκτρονικό ταχυδρομείο |
|
Προειδοποιήσεις
|
Χαμηλοί και υψηλοί συναγερμοί τάσης εξόδου (Μικρά και μεγάλα επίπεδα), συναγερμός λάθους γης, συναγερμός θερμοκρασίας, συναγερμός διακοπής λειτουργίας, συναγερμός ενεργοποίησης διακόπτη φορτίου και πολλά άλλα. |
| Συμπληρωματικές πληροφορίες |
Βλέπε δελτίο δεδομένων Smartpack2 |
| Άλλες προδιαγραφές |
| Πιο υψηλή αποδοτικότητα |
98.2 % |
|
Απομόνωση
|
4.2 kVDC ̇ είσοδος και έξοδος
2.2 kVDC ̇ εισερχόμενη γη
0.5 kVDC ∙ έξοδος γης
|
| Θερμοκρασία λειτουργίας |
-20 έως +45 °C (-4 έως +113 °F) δυνατή ισχύς άνω των 40 °C (104 °F) |
| Θέρμανση αποθήκευσης |
-40 έως +85 °C (-40 έως +185 °F) |
| Η υγρασία |
5 95 % RH, μη συμπυκνωτικό |
| Μέγεθος [WxHxD] |
600 x 2000 x 600 mm (23,62 x 78,74 x 23,62 ′′) |
| ΣΤΑΡΤΑΡΤΕΣ ΣΥΝΤΑΡΤΑΣ |
| Ηλεκτρική ασφάλεια |
IEC/EN 60950-1: 2013 |
|
ΕΜΚ
|
IEC/EN 61000-6-1:2007,
IEC/EN 61000-6-2:2005,
Δελτίο ΕΚΑΧ αριθ.2011, IEC/EN 61000-6-4:2007 + Α1:2011, ETSI EN 300 386 v2.1.1: 2016
|
|
Περιβάλλον
|
Δοκιμάζεται σύμφωνα με:
Ετικέτες:2.1: 2014 (Τάξη 1.2)
Ετικέτες:3.1: 2013 (Τάξη 2.3)
Ετικέτες:1.1· 2011/65/ΕΕ (RoHS) και 2008/98/ΕΚ (ΑΗΗΕ)
Κανονικές συνθήκες λειτουργίας σύμφωνα με το σημείο 4 της πρότυπης πρότυπης έκδοσης IEC/EN 62040-5-3:20162, πρέπει να ενημερώνονται για άλλες συνθήκες λειτουργίας σύμφωνα με την παράγραφο 4.3.
|
| 1) Οι θέσεις των ντουλαπιών χωρίς πόρτες. |
