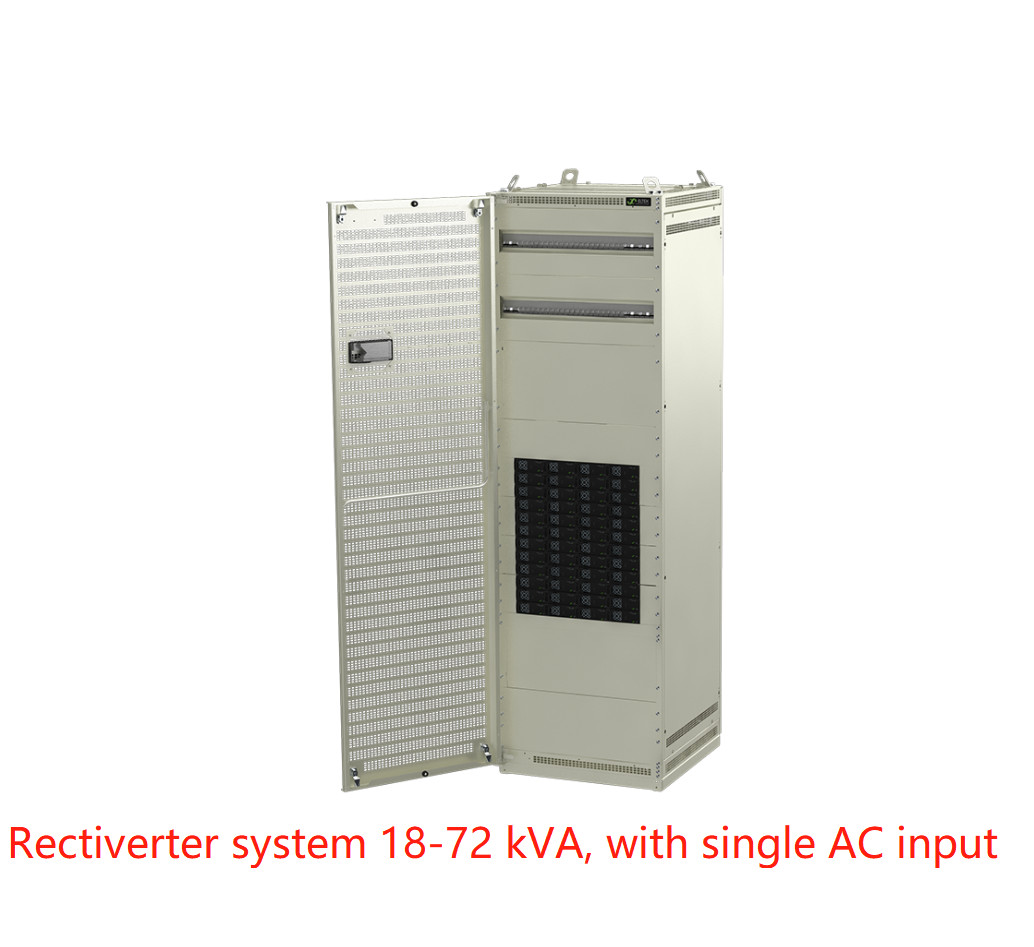

Eltek εξελικτικό σύστημα 18kva 36kva 54kva 72kva συστημάτων Rectiverter εσωτερικό με την ενιαία εισαγωγή εναλλασσόμενου ρεύματος (CTER2442.4xxx CTER3642.4xxx CTER4842.4xxx)
Το εξελικτικό εσωτερικό σύστημα Rectiverter προβλέπει την εφεδρική δύναμη εναλλασσόμενου ρεύματος για 400 φάση VAC 3 ή 230 φορτία φάσης VAC 1, και 48 VDC την εξουσία για τη φόρτιση μπαταριών και τα προαιρετικά ΣΥΝΕΧΉ φορτία
Εξελικτικό kVA συστημάτων 18-72 Rectiverter
Τα συστήματα είναι διαθέσιμα σε τρεις διαμορφώσεις με τη μέγιστη δύναμη παραγωγής εναλλασσόμενου ρεύματος μέχρι το kVA 36, 54 ή 72. Οι διανομές εναλλασσόμενου ρεύματος είναι ενσωματωμένες στο γραφείο με τους διακόπτες πιθανής 3 φάσης ή 1 φορτίου φάσης.
Σε σχέση με με την παραγωγή εναλλασσόμενου ρεύματος το σύστημα μπορεί επίσης να ταΐσει στα ΣΥΝΕΧΉ φορτία μέχρι 57,6 KW με χτισμένος στη ΣΥΝΕΧΉ διανομή για -48 VDC φορτία.
Κύρια χαρακτηριστικά
εισαγωγή φάσης λ 400 VAC 3 (ω)
παραγωγή φάσης λ 400 VAC 3 (ω)
λ 48 VDC εισόδου-εξόδου
λ Max 72 kVA/57,6 KW παραγωγής εναλλασσόμενου ρεύματος
KW παραγωγής λ ανώτατα 57,6 ΣΥΝΕΧΟΎΣ
διανομή εναλλασσόμενου ρεύματος λ
επιλογή ΣΥΝΕΧΟΎΣ διανομής λ
χειρωνακτική επιλογή παράκαμψης λ
λ μέχρι 4 σειρές μπαταριών
ενσωματωμένη λ τεχνολογία μεταφοράς
ικανότητα υπερφόρτωσης λ 150%, 15S
τρέχουσα κα 20 ταξιδιού λ 600% γρήγορη
καυτός pluggable λ
ελεγκτής λ Smartpack2
το λ λειτουργεί παράλληλα με τους διορθωτές Flatpack2
σφαιρική συμμόρφωση λ
το λ τον κατοχύρωσε με δίπλωμα ευρεσιτεχνίας τεχνολογία
ΕΦΑΡΜΟΓΕΣ
Τηλεπικοινωνία-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Διανεμημένο σύστημα κεραιών
· Ευρεία ζώνη
· Ραδιο σταθμοί βάσης/περιοχές κυττάρων
ΥΠΟΔΟΜΗ ΣΙΔΗΡΟΔΡΟΜΩΝ & ΜΕΤΡΟ
· Έλεγχος & προστασία
· Σηματοδότηση
· GSM-ρ
· Συστήματα ασφάλειας
ΧΡΗΣΙΜΟΤΗΤΕΣ ΔΥΝΑΜΗΣ
· Έλεγχος & προστασία
Σύστημα SCADA
Παράμετροι:
|
Εξελικτικό kVA συστημάτων 18-72, ενιαία εισαγωγή
|
| Πρότυπα/που διατάζουν τις πληροφορίες |
kVA 36 |
kVA 54 |
kVA 72 |
| Οικογένεια προϊόντων |
CTER2442.4xxx |
CTER3642.4xxx |
CTER4842.4xxx |
| ΔΕΔΟΜΈΝΑ ΕΞΌΔΟΥ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ |
| Τάση (προεπιλογή)/(διευθετήσιμη σειρά) 1) |
|
400 VAC 3 φάση (ω)/346-415 VAC |
| Συχνότητα (τρόπος αναστροφέων προεπιλογής) |
|
|
50 Hz (προσαρμοστικό) |
|
| Συχνότητα (σύνολο-ικανός τρόπος αναστροφέων) |
|
50Hz, 60Hz ή στο τέλος 50/60Hz (προσαρμοστικό) |
| Μέγιστο δύναμης (συνεχές/υπερφόρτωση (<15s>
| 28,8 KW (kVA 36)/kVA 48 |
43,2 KW (kVA 54)/kVA 72 |
57,6 KW (kVA 72)/kVA 96 |
| Τρέχοντες μέγιστος/φάση (συνεχής υπερφόρτωση (<15s>
| 52ARMS/69,6ARMS |
78ARMS/104,4ARMS |
104ARMS/139,2ARMS |
| Τρέχουσες (μέγιστες) γρήγορες ταξίδι/φάση (20ms) |
256A (6 Χ ονομαστικά) |
380A (6 Χ ονομαστικά) |
512A (6 Χ ονομαστικά) |
| Κρατήστε ψηλά (εμβυθίσεις τάσης) (πρίν μεταπηδά στην μπαταρία) |
|
|
> πλήρες φορτίο κας 5 @ |
|
| THD |
|
|
< 1="">
| |
|
Χαρακτηριστικά γνωρίσματα παραγωγής
|
Ενότητα: Θρυαλλίδα στο Λ και το Ν, καυτός pluggable
διανομή εναλλασσόμενου ρεύματος 1 πόλου ή 3 πόλων (σύνδεση άμεσα σε MCB ή MCCB)
Ανώτατη ικανότητα διακοπτών σύμφωνα με το συνιστώμενο ανώτατο διακόπτη για την ενότητα rectiverter
|
| ΔΕΔΟΜΕΝΑ ΣΥΝΕΧΟΥΣ ΕΞΟΔΟΥ |
| Τάση (προεπιλογή)/(διευθετήσιμη σειρά) |
|
|
53.5 VDC/43 - 58 VDC |
|
| Δύναμη (@nominal που εισάγεται μέγιστο) |
28,8 KW 2) |
43,2 KW 2) |
57,7 KW 2) |
| Τρέχων (μέγιστο @VOUT ≤ 48 VDC) |
600 Α 2) |
900 Α 2) |
1200 Α 2) |
| Κρατήστε ψηλά το χρόνο, μέγιστη δύναμη παραγωγής |
|
|
>10ms VOUT > 41 VDC |
|
| Χαρακτηριστικά γνωρίσματα παραγωγής |
|
Απόδειξη βραχυκυκλώματος, πέρα από το κλείσιμο τάσης |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση εισαγωγής κεντρικών αγωγών εναλλασσόμενου ρεύματος (3 φάση Υ) |
|
|
320-475 VAC, |
|
| Ρεύμα/φάση εναλλασσόμενου ρεύματος (ανάλογα με τον τύπο ενότητας) |
56-96 ΟΠΛΑ 4) |
84-144 ΟΠΛΑ 4) |
112-192 ΟΠΛΑ 4) |
| Συχνότητα (προεπιλογή: σειρά συγχρονισμού) |
|
|
47-53 & 57-63 Hz |
|
| Συχνότητα (σύνολο-ικανή: σειρά συγχρονισμού) |
|
|
47-53 Hz, 57-63 Hz ή και τα δύο (προσαρμοστικά) |
| Παράγοντας δύναμης/THD |
|
|
> 0,99 στο φορτίο 50% ή περισσότεροι/ < 3="">
|
| Ονομαστική/εκτεταμένη σειρά ΣΥΝΕΧΟΥΣ τάσης (καμία υπερφόρτωση) 3) |
|
|
45 - 58 VDC/40 - 45 VDC |
|
| ΣΥΝΕΧΕΣ ρεύμα (μέγιστο)/κατά τη διάρκεια της υπερφόρτωσης (15s) |
768 Α Α/1080 |
1152 Α Α/1620 |
1536 / 2160 Α |
| Χαρακτηριστικά γνωρίσματα εισαγωγής |
|
Ενότητα: Θρυαλλίδα στο Λ και το Ν, καυτός pluggable, Varistor, καυτός pluggable
Το εναλλασσόμενο ρεύμα εισήγαγε τα μεμονωμένα τερματικά βιδών 120 mm2 για L1-L3, το Ν & το PE
|
| ΔΙΑΚΟΠΤΗΣ ΜΠΑΤΑΡΙΩΝ |
| 1-πόλος διακόπτης μπαταριών |
|
2*TPS 2 κάτοχος (800-1600 Α) ή κάτοχος 4*TPS 00 (250-600 Α) |
| ΕΠΙΛΟΓΕΣ |
| ΣΥΝΕΧΗΣ διανομή (σύνδεση άμεσα στο διακόπτη) |
1-125 Α, 1 διακόπτης πόλων MCB (ανώτατο PC 30 18 χιλ., ανώτατο PC 20 27 χιλ.) |
| ΣΥΝΕΧΗΣ διανομή (μαζική παραγωγή) |
|
|
2*600 Α (2*TPS 00 ΚΆΤΟΧΟΣ 250-600 Α) |
| Χειρωνακτικός διακόπτης παράκαμψης |
|
|
2*200 Α |
|
| LVBD (1-πόλος) |
|
|
1800 Α |
|
| ΑΛΛΗ ΠΡΟΔΙΑΓΡΑΦΗ |
| Αποδοτικότητα |
>96% (τρόπος κεντρικών αγωγών (AC/AC και AC/DC)), >94% (τρόπος αναστροφέων (DC/AC)) |
| Κατηγορία προστασίας |
IP 20 |
|
|
|
| Σύνδεση |
Σύνδεση κορυφών ή κατώτατων σημείων |
|
|
| Λειτουργούσα θερμοκρασία |
-40 σε +55°C (- 40 σε +131°F), υγρασία 5 - 95% RH non-condensing |
| Θερμοκρασία αποθήκευσης |
-40 σε +85°C (- 40 σε +185°F), υγρασία 0 - 99% RH non-condensing |
| Βάρος διαστάσεων [WxDxH]/ |
600 Χ 600x 2000mm (23,7 X 23,7 X 78,8»)/300 κλ (1100 λίβρες) |
|
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΟΥ |
| Ηλεκτρική ασφάλεια |
ΤΟ EN 60950-1, EN ΑΣΦΆΛΕΙΑ 62040-1 UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 μέρος 15 το EN 61000-6-1 το /-2/-3/-4, en62040-2 |
|
|
Περιβάλλον
|
ETSI EN 300 019: 2-1 (κατηγορία 1,2), 2-2 (κατηγορία 2,3)
Κανονικοί λειτουργούντες όροι για να είναι σύμφωνα με την πρόταση 4,1 IEC/EN 620403:2011 RoHS (2011/65/EU) και WEEE (2002/96/ΕΚ) υποχωρητικό
|
|
1) Οι σειρές τάσης παραγωγής που διαμορφώνονται στο εργοστάσιο και έχουν τη μεμονωμένη διαμόρφωση στα τοπ πλαίσια
3) 40 - 45 VDC: μειωμένη απόδοση - καμία ώθηση και αυξανόμενη τάση THD ισχύος στην παραγωγή εναλλασσόμενου ρεύματος.
|
2) Το φορτίο εναλλασσόμενου ρεύματος έχει την προτεραιότητα. Η μέγιστα διαθέσιμα ισχύς και το ρεύμα ΣΥΝΕΧΟΥΣ παραγωγής εξαρτώνται από το στιγμιαίες φορτίο εναλλασσόμενου ρεύματος και την τάση εισαγωγής εναλλασσόμενου ρεύματος δηλ. μέγιστο 800W/16,7A ανά ενότητα στην πλήρη δύναμη εναλλασσόμενου ρεύματος και ονομαστική εισαγωγή για 230VAC.
4) Εάν η ΣΥΝΕΧΗΣ τάση τραβιέται κάτω από 43V το ρεύμα εισαγωγής μπορεί να αυξηθεί επάνω από αυτό το επίπεδο
|
* Το εσωτερικό γραφείο Rectiverter με την τροφή εναλλασσόμενου ρεύματος &DC σε ένα γραφείο

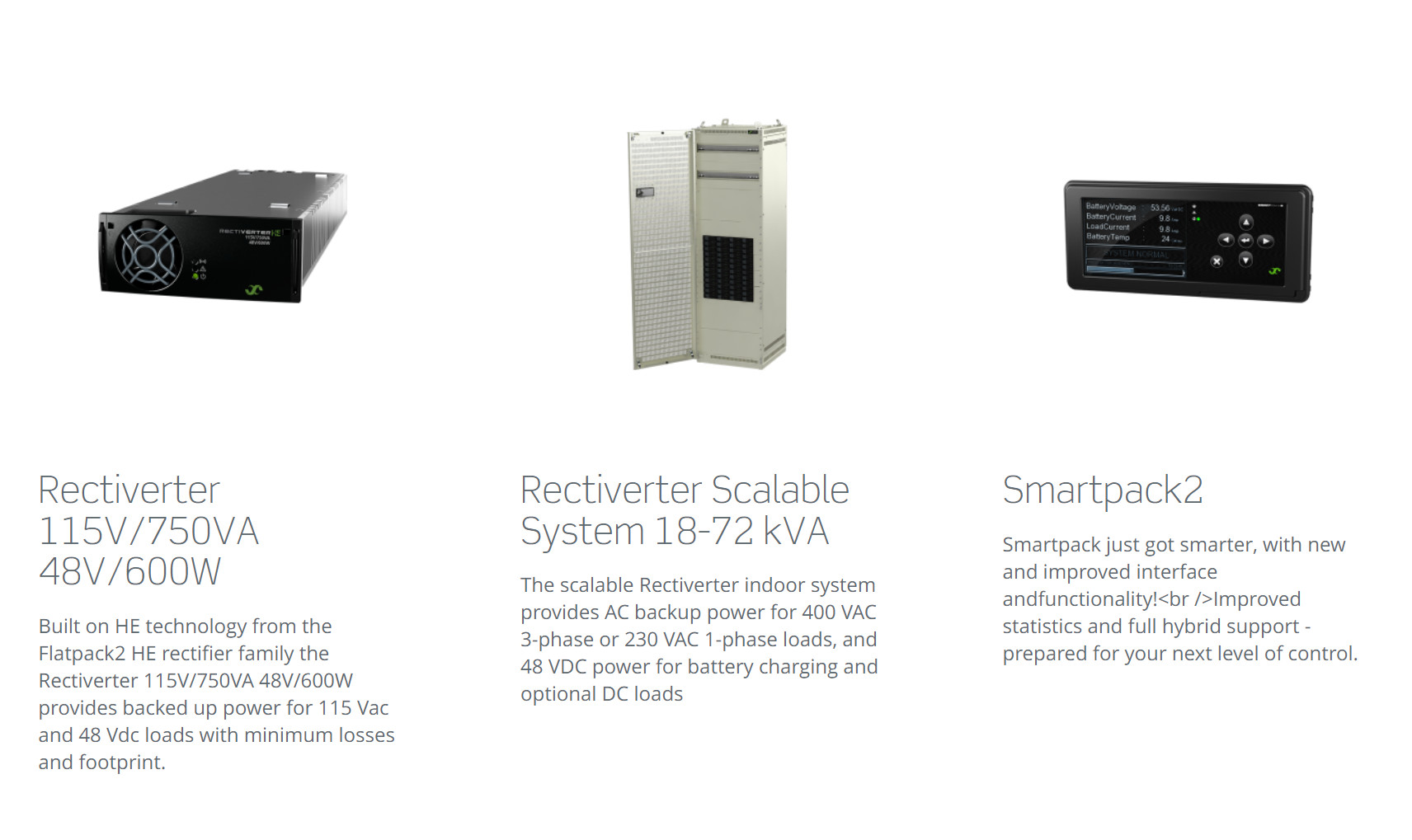

Σχετικά προϊόντα:
