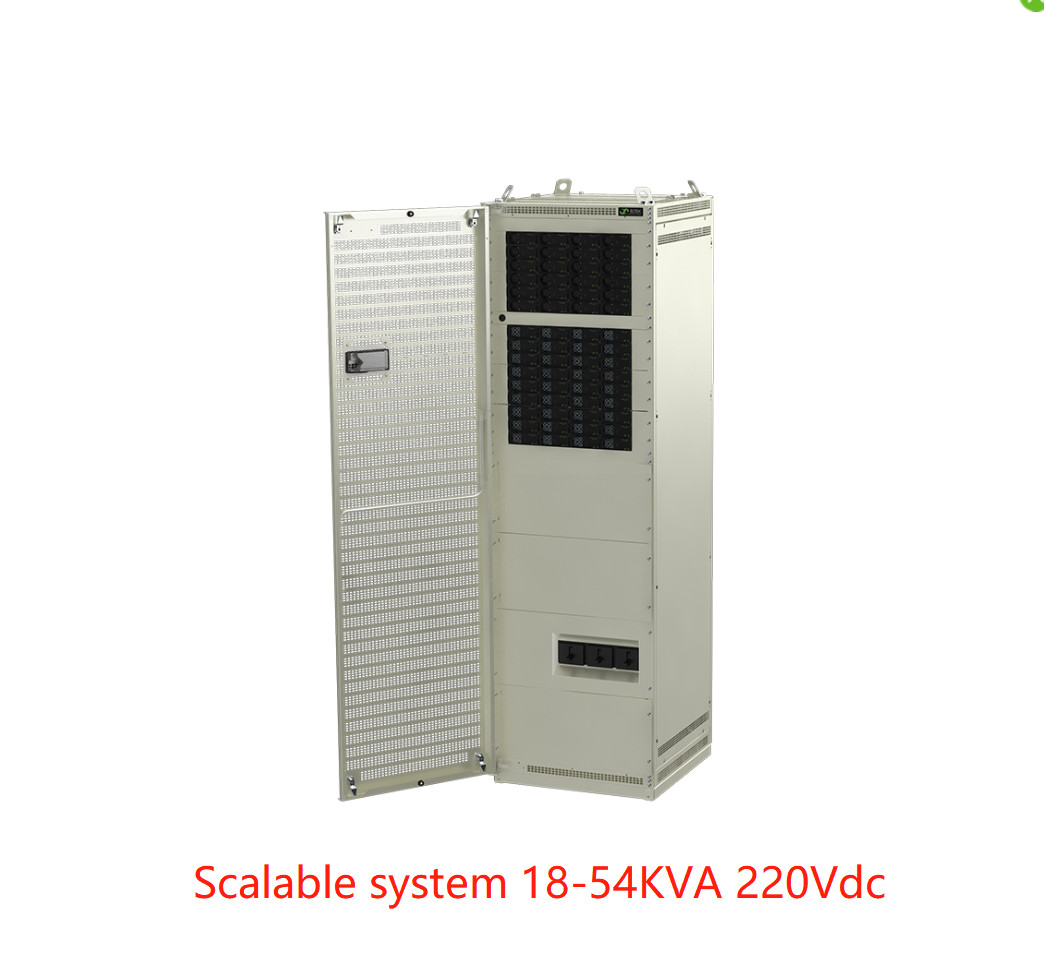

Eltek rectiverter εσωτερική εφεδρική δύναμη εναλλασσόμενου ρεύματος συστημάτων 18-54KVA 220Vdc συστημάτων εξελικτική για 400 VAC ή 230Vac (CIEJ3643.4xxx)
Eltek rectiverter εσωτερική εφεδρική δύναμη εναλλασσόμενου ρεύματος συστημάτων 18-54KVA 220Vdc συστημάτων εξελικτική για 400 VAC ή 230Vac (CIEJ3643.4xxx)
Το εξελικτικό εσωτερικό σύστημα Rectiverter προβλέπει την εφεδρική εξουσία εναλλασσόμενου ρεύματος για
400 φάση VAC 3 ή 230 φορτία φάσης VAC 1, και 220 VDC δύναμη για την μπαταρία
χρέωση και προαιρετικά ΣΥΝΕΧΗ φορτία. Η εύκαμπτη ΣΥΝΕΧΗΣ παραγωγή μπορεί να τεθεί
μεγάλο στήριγμα μπαταριών επαναφορτίσεων με το χρόνο προστασίας μέχρι 10 ώρες.
Σε σχέση με με την προαιρετική β-εισαγωγή (διπλό εναλλασσόμενο ρεύμα που εισάγεται) αποβάλλει
ανάγκη για ένα παραδοσιακό ATS (αυτόματος διακόπτης μεταφοράς). Όπου ο διακόπτης από το Α στην εισαγωγή Β
, είναι μια άνευ ραφής λειτουργία χωρίς
διακοπή στο φορτίο εναλλασσόμενου ρεύματος
.
Σε σχέση με με την προαιρετική β-εισαγωγή (διπλό εναλλασσόμενο ρεύμα που εισάγεται) εξαλείφει την ανάγκη για ένα παραδοσιακό ATS (αυτόματος διακόπτης μεταφοράς). Όπου ο διακόπτης από το Α στην εισαγωγή Β, είναι μια άνευ ραφής λειτουργία χωρίς τη διακοπή στο φορτίο εναλλασσόμενου ρεύματος.
Όταν διαμορφώνεται με το διπλό εναλλασσόμενο ρεύμα που εισάγεται για τη χρήση ως εναλλασσόμενο ρεύμα UPS, ταξινομεί όπως - VFI SS 111 σύμφωνα με το EN 62040-3
Κύρια χαρακτηριστικά
εισαγωγή φάσης λ 400 VAC 3 (ω)
παραγωγή φάσης λ 400 VAC 3 (ω)
λ 220VDC εισόδου-εξόδου
λ Max 54 kVA/43,2 KW παραγωγής εναλλασσόμενου ρεύματος
KW παραγωγής λ ανώτατα 43,2 ΣΥΝΕΧΟΎΣ
προστατευμένη από το λ μαζική παραγωγή εναλλασσόμενου ρεύματος
επιλογή λ A+B (διπλό εναλλασσόμενο ρεύμα που εισάγεται)
χειρωνακτική επιλογή παράκαμψης λ
λ μέχρι 4 σειρές μπαταριών
ενσωματωμένη λ τεχνολογία μεταφοράς
ικανότητα υπερφόρτωσης λ 150%, 15S
τρέχουσα κα 20 ταξιδιού λ 600% γρήγορη
καυτός pluggable λ
ελεγκτής λ Smartpack2
το λ λειτουργεί παράλληλα με τους διορθωτές Flatpack2
σφαιρική συμμόρφωση λ
το λ τον κατοχύρωσε με δίπλωμα ευρεσιτεχνίας τεχνολογία
Παράμετροι:
| |
| Πρότυπα/που διατάζουν τις πληροφορίες |
kVA 54 + 48 KW α-εισαγωγής |
kVA 54 + 48 KW β-εισαγωγής |
| Οικογένεια προϊόντων |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| ΔΕΔΟΜΈΝΑ ΕΞΌΔΟΥ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ |
| Τάση (προεπιλογή)/(διευθετήσιμη σειρά) 1) |
|
400 VAC 3 φάση (ω)/346-415 VAC |
| Συχνότητα (τρόπος αναστροφέων προεπιλογής) |
|
50 Hz (προσαρμοστικό) |
| Συχνότητα (σύνολο-ικανός τρόπος αναστροφέων) |
|
50Hz, 60Hz ή στο τέλος 50/60Hz (προσαρμοστικό) |
| Μέγιστο δύναμης (συνεχές/υπερφόρτωση (<15s>
| |
43,2 KW (kVA 54)/kVA 72 |
| Τρέχοντες μέγιστος/φάση (συνεχείς/υπερφόρτωση (<15s>
| |
78ARMS/104,4ARMS |
| Τρέχουσες (μέγιστες) γρήγορες ταξίδι/φάση (20ms) |
|
380A (6 Χ ονομαστικά) |
| Κρατήστε ψηλά (εμβυθίσεις τάσης) (πρίν μεταπηδά στην μπαταρία) |
|
> κα 5 @ φορτίο 43,2 KW |
| THD |
|
< 1="">
|
| Χαρακτηριστικά γνωρίσματα παραγωγής |
Ενότητα: Θρυαλλίδα στο Λ και το Ν, καυτός pluggable
100 ένα MCCB, μεμονωμένα τερματικά βιδών παραγωγής εναλλασσόμενου ρεύματος 70 mm2 για L1-L3, το Ν & το PE
|
| ΔΕΔΟΜΕΝΑ ΣΥΝΕΧΟΥΣ ΕΞΟΔΟΥ |
| Τάση (προεπιλογή)/(διευθετήσιμη σειρά) |
|
122,5 VDC/97 - 145 VDC |
| Δύναμη (@nominal που εισάγεται μέγιστο) |
|
43,2 KW 2) |
| Τρέχων (μέγιστο @VOUT ≤ 48 VDC) |
|
400 Α 2) |
| Κρατήστε ψηλά το χρόνο, μέγιστη δύναμη παραγωγής |
|
>10ms VOUT > 97 VDC |
| Χαρακτηριστικά γνωρίσματα παραγωγής |
|
Απόδειξη βραχυκυκλώματος, πέρα από το κλείσιμο τάσης
Σύνδεση του /output εισαγωγής μπαταριών στο μπουλόνι M10
|
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση εισαγωγής κεντρικών αγωγών εναλλασσόμενου ρεύματος (3 φάση Υ) |
|
320-475 VAC, |
| Ρεύμα/φάση εναλλασσόμενου ρεύματος (στην ονομαστική τάση παραγωγής) (ανάλογα με τον τύπο ενότητας) |
92-138 ΟΠΛΑ 4) |
| Συχνότητα (προεπιλογή: σειρά συγχρονισμού) |
|
47-53 & 57-63 Hz |
| Συχνότητα (σύνολο-ικανή: σειρά συγχρονισμού) |
|
47-53 Hz, 57-63 Hz ή και τα δύο (προσαρμοστικά) |
| Παράγοντας δύναμης/THD |
|
> 0,99 στο φορτίο 50% ή περισσότεροι/ < 3="">
|
| Ονομαστική/εκτεταμένη σειρά ΣΥΝΕΧΟΥΣ τάσης (καμία υπερφόρτωση) 3) |
|
102 - 145 VDC/90 - 145 VDC |
| ΣΥΝΕΧΕΣ ρεύμα (μέγιστο) |
|
450 Α Α/648 κατά τη διάρκεια της υπερφόρτωσης (15s) |
| Χαρακτηριστικά γνωρίσματα εισαγωγής |
Ενότητα: Θρυαλλίδα στο Λ και το Ν, καυτός pluggable, Varistor, καυτός pluggable
160 ένα MCCB, εισαγμένα εναλλασσόμενο ρεύμα μεμονωμένα τερματικά βιδών 70 mm2 για L1-L3, το Ν & το PE
|
| ΔΙΑΚΟΠΤΗΣ ΜΠΑΤΑΡΙΩΝ & ΦΟΡΤΙΩΝ |
| 2-πόλος διακόπτης μπαταριών |
|
2*MCCB 630 Α |
1*MCCB 880 Α |
| 2-πόλος διακόπτης φορτίων |
|
- |
1*MCCB 630 Α |
| ΕΠΙΛΟΓΕΣ |
| Μέγιστη δύναμη β-εισαγωγής (με FP2 ΑΥΤΌΣ, διορθωτές 2 KW) |
|
48 KW |
| Χειρωνακτικός διακόπτης παράκαμψης |
|
2*160 Α |
| ΑΛΛΗ ΠΡΟΔΙΑΓΡΑΦΗ |
| Αποδοτικότητα |
>96% (τρόπος κεντρικών αγωγών (AC/AC και AC/DC)), >94% (τρόπος αναστροφέων (DC/AC)) |
| Κατηγορία προστασίας |
IP 20 |
|
|
| Λειτουργούσα θερμοκρασία |
-40 σε +55°C (- 40 σε +131°F), υγρασία 5 - 95% RH non-condensing |
| Θερμοκρασία αποθήκευσης |
-40 σε +85°C (- 40 σε +185°F), υγρασία 0 - 99% RH non-condensing |
| Βάρος διαστάσεων [WxDxH]/ |
600 Χ 600x 2000mm (23,7 X 23,7 X 78,8»)/300 κλ (1100 λίβρες) |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΟΥ |
| Ηλεκτρική ασφάλεια |
ΤΟ EN 60950-1, EN ΑΣΦΆΛΕΙΑ 62040-1 UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 μέρος 15
Το EN 61000-6-1 το /-2/-4/-5
|
|
|
Περιβάλλον
|
ETSI EN 300 019: 2-1 (κατηγορία 1,2), 2-2 (κατηγορία 2,3)
Κανονικοί λειτουργούντες όροι για να είναι σύμφωνα με την πρόταση 4,2 IEC/EN 620403:2011
Άλλοι λειτουργούντες όροι σύμφωνα με την πρόταση 4,3 IEC 620403:2011, πρέπει να είναι ενθαρρυνόμενο 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
|
|
1) Οι σειρές τάσης παραγωγής που διαμορφώνονται στο εργοστάσιο και έχουν τη μεμονωμένη διαμόρφωση στα τοπ πλαίσια
3) 90 - 102 VDC: μειωμένη απόδοση - καμία ώθηση και αυξανόμενη τάση THD ισχύος στην παραγωγή εναλλασσόμενου ρεύματος.
|
2) Το φορτίο εναλλασσόμενου ρεύματος έχει την προτεραιότητα. Η μέγιστα διαθέσιμα ισχύς και το ρεύμα ΣΥΝΕΧΟΥΣ παραγωγής εξαρτώνται από το στιγμιαίες φορτίο εναλλασσόμενου ρεύματος και την τάση εισαγωγής εναλλασσόμενου ρεύματος δηλ. μέγιστο 28, 8kW/260 Α στην πλήρη δύναμη εναλλασσόμενου ρεύματος και ονομαστική εισαγωγή για 230VAC.
4) Εάν η ΣΥΝΕΧΗΣ τάση τραβιέται κάτω από 97 Β το ρεύμα εισαγωγής μπορεί να αυξηθεί επάνω από αυτό το επίπεδο
|
* Το εσωτερικό γραφείο Rectiverter με την τροφή εναλλασσόμενου ρεύματος &DC σε ένα γραφείο

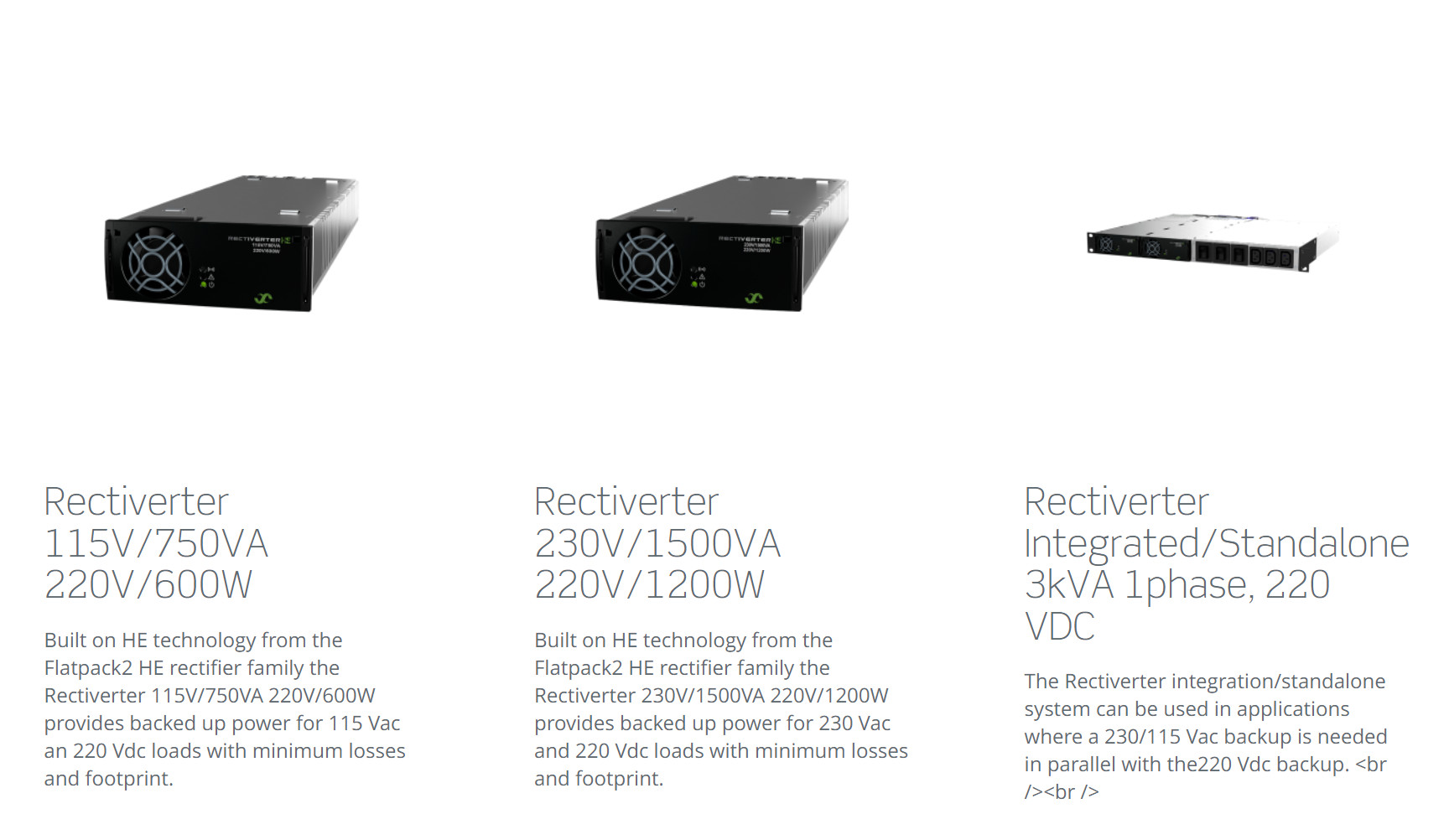

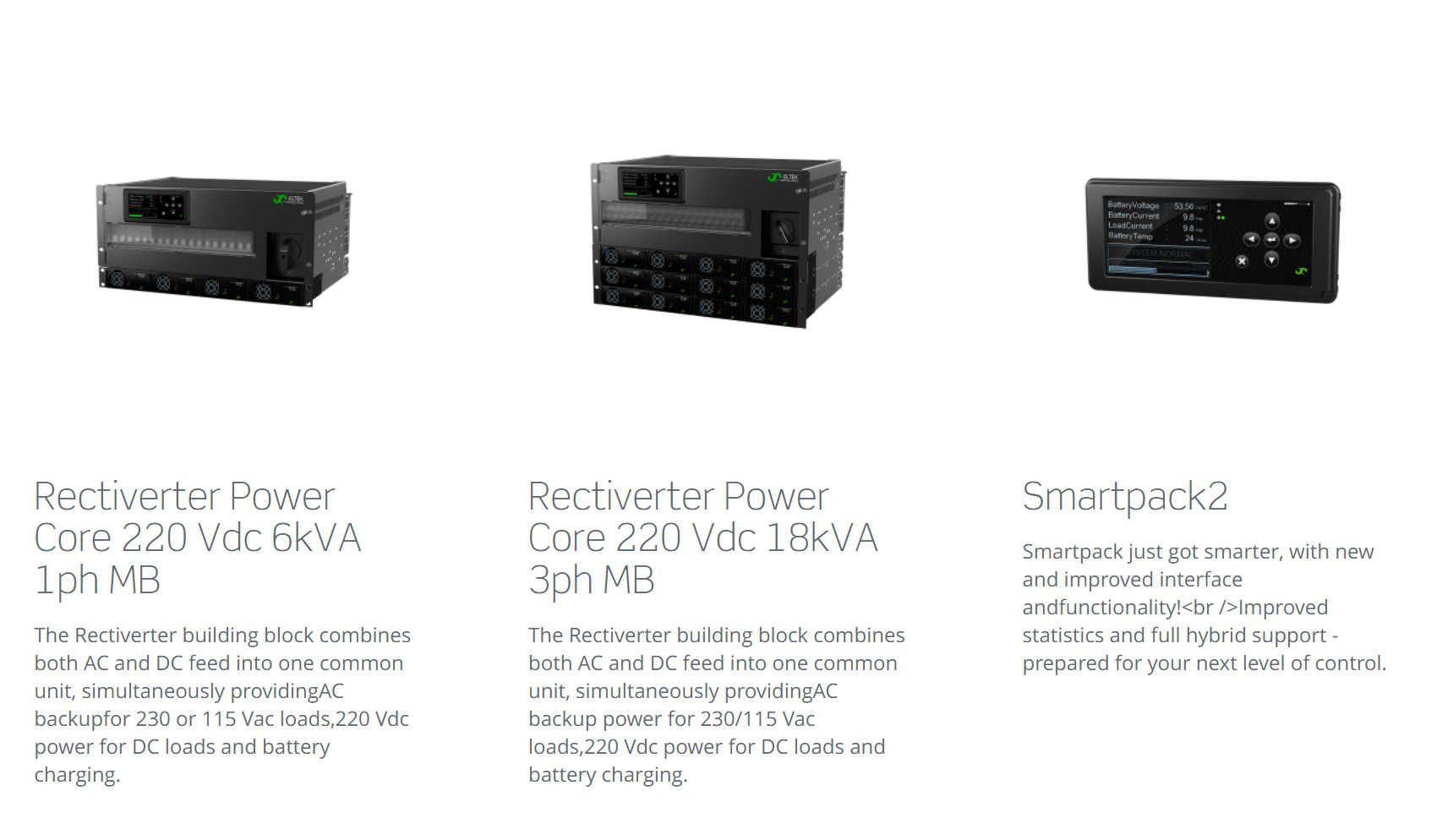

Σχετικά προϊόντα:
