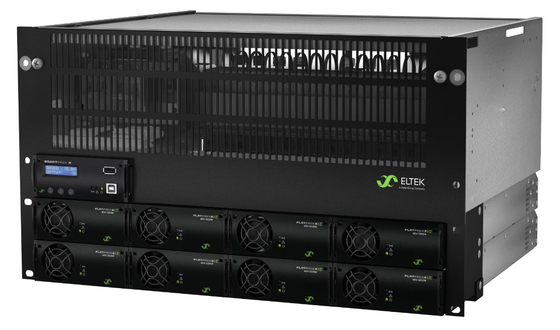

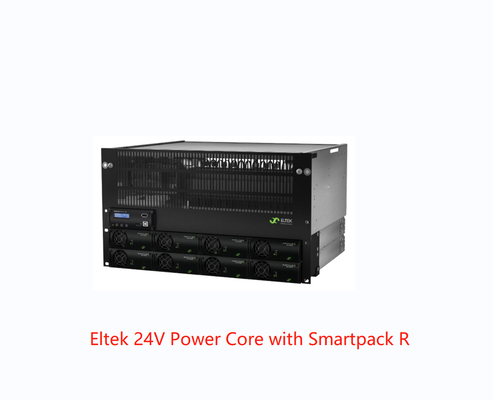

Το Eltek ενσωμάτωσε το ηλεκτρικό σύστημα 5U/8U 300A/600A 24V με τον ελεγκτή Smartpack Ρ και την ενότητα Flatpack2 48/1800HE
Ο συνδυασμός οικονομικώς αποδοτικού σχεδίου, πυκνότητας ισχύος και αξιοπιστίας κάνει το Flatpack2 μια οικογένεια προϊόντων που ξεχωρίζει αληθινά και παρέχει την ασύγκριτη διαθεσιμότητα δικτύων. Τ
μεταβλητότητα του διορθωτή Flatpack2 σημαίνει αυτού
μπορεί να χρησιμοποιηθεί σε μια ευρεία ποικιλία των εφαρμογών 48VDC και 24VDC σε όλη την υδρόγειο
ΕΦΑΡΜΟΓΕΣ
ΤΗΛΕΠΙΚΟΙΝΩΝΙΕΣ – ΚΙΝΗΤΕΣ/ΡΑΔΙΟΦΩΝΟ
· Ραδιο περιοχές κυττάρων σταθμών βάσεων
· LTE/4G/WiMAX
· Διανεμημένα συστήματα κεραιών
· Μικρόκυμα
· Ευρεία ζώνη
ΤΗΛΕΠΙΚΟΙΝΩΝΙΕΣ – ΣΤΑΘΕΡΕΣ
· Κεντρικοί υπολογιστές/διακόπτες τηλεφωνίας
· Οπτικές ίνες/FTTx
· Μικρόκυμα
· Καλώδιο
· Ευρεία ζώνη
ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
λ · ΠΛΗΡΕΣ ΣΥΣΤΗΜΑ

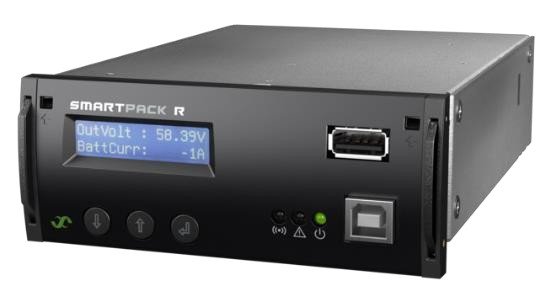

λ · SMARTPACK ΕΛΕΓΚΤΉΣ Ρ
λ · ΠΡΟΗΓΜΕΝΟΣ ΕΛΕΓΧΟΣ ΚΑΙ
ΈΛΕΓΧΟΣ Λ ΜΈΣΩ ΤΟΥ ΛΙΜΈΝΑ ETHERNET
λ · USB ΔΑΚΤΥΛΟΓΡΑΦΕΊ ΈΝΑΝ ΟΙΚΟΔΕΣΠΌΤΗ ΓΙΑ ΤΗ ΣΎΝΔΕΣΗ
ΣΥΣΚΕΥΈΣ Λ (Π.Χ. WIFI DRIVE ΛΑΜΨΗΣ)
λ · ΤΎΠΟΣ Β USB ΓΙΑ ΤΟΝ ΈΛΕΓΧΟ
λ · ΕΞΟΧΗ ΥΨΗΛΗ ΑΠΟΔΟΤΙΚΟΤΗΤΑ
ΔΙΟΡΘΩΤΈΣ λ
λ · ΚΑΥΤΕΣ PLUGGABLE ΕΝΟΤΗΤΕΣ
λ · 6X ΘΕΣΕΙΣ ΔΙΑΚΟΠΤΩΝ ΜΠΑΤΑΡΙΩΝ
λ · LVBD
λ · 18X ΔΙΑΝΟΜΉ ΦΟΡΤΙΩΝ MCB
λ · LVLD (ΠΡΟΑΙΡΕΤΙΚΌ)
λ · 5U στο ΎΨΟΣ 8U
λ · ΣΦΑΙΡΙΚΕΣ ΕΓΚΡΙΣΕΙΣ
Παράμετροι:
| |
|
|
|
|
|
|
|
|
| ΠΡΟΤΥΠΟ |
24VDC |
|
|
48VDC |
|
|
Αριθμός μερών
(Διαμορφωμένο ηλεκτρικό σύστημα τηλεπικοινωνιών)
|
CTO2xxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |
|
|
|
|
|
|
| ΕΝΟΤΗΤΑ ΔΥΝΑΜΗΣ |

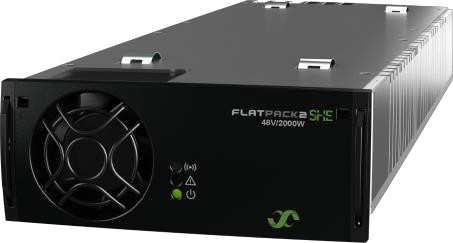

| Flatpack2 διορθωτής 1) |
Flatpack2 24/1800 ΑΥΤΟΣ |
|
Flatpack2 48/2000 εσύ Flatpack2 48/3000 εσύ |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση (σειρά) |
85-300 VAC |
|
|
85-300 VAC (ΑΥΤΌΣ ενότητα) 85-264 VAC (ΑΥΤΉ ενότητα) |
| Συχνότητα |
45-66 Hz |
|
|
|
|
|
| Διαμόρφωση κεντρικών αγωγών |
Μεμονωμένος 2) /1p230 VAC TN/3p400 VAC TN/ΤΠ ΤΠ 1p230 VAC/3p230 VAC |
| Σύνδεση |
Τελικοί φραγμοί, 16 mm2 ανώτατα |
|
|
|
|
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ |
| Τάση |
+24 VDC |
|
|
-48 VDC |
|
| Τρέχων (μέγιστο) |
600 Α |
|
|
600 Α |
|
|
| ΔΙΑΝΟΜΗ ΜΠΑΤΑΡΙΩΝ |
|
| Αριθμός θέσεων διακοπτών μπαταριών |
6x 100 Α |
|
|
|
|
|
| LVBD |
Προεπιλογή 300 Α Α/600 |
|
Προαιρετικά 150 Α/500 Α/600 Α Α/300 |
| ΔΙΑΝΟΜΗ ΦΟΡΤΙΩΝ |
|
| Αριθμός θέσεων φορτίων MCB |
18x 18 χιλ. ή 9x 18 χιλ. + 6x 27 χιλ. |
|
|
|
| LVLD |
Προαιρετικά 300 Α Α/600 |
|
Προαιρετικά 150 Α/500 Α/600 Α Α/300 |
| Τύπος διακοπτών φορτίων |
Επί σιδηροτροχιών, 18 χιλ. DIN και 27 χιλ. ευρύς (13 χιλ. κατόπιν αιτήσεως) |
|
| ΕΛΕΓΧΟΣ ΚΑΙ ΠΑΡΑΚΟΛΟΥΘΗΣΗ |
|
| Μονάδα ελέγχου και παρακολούθησης 3) |
Smartpack Ρ |
|
|
|
|
|
| Εισαγωγές |
6x ψηφιακές εισαγωγές (για τον έλεγχο του εξωτερικού εξοπλισμού) |
|
| Αποτελέσματα |
6x ηλεκτρονόμοι συναγερμών |
|
|
|
|
|
| ΑΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ |
|
| Απομόνωση |
3.0 kVAC – που εισάγεται στην παραγωγή
1.5 kVAC – που εισάγεται στη γη
0,5 kVDC – παραγωγή στη γη
|
|
|
|
|
| Λειτουργούσα θερμοκρασία |
-40 έως +60 °C [- 40 έως +140 °F] |
|
|
|
|
| Θερμοκρασία αποθήκευσης |
-40 έως +85 °C [- 40 έως +185 °F] |
|
|
|
|
| Διαστάσεις (W Χ Δ Χ Χ) 4) |
482 X 380 ύψος Χ Χ χιλ. [19 X 14,9 ίντσα Χ Χ] (η):
- 5U: 222 χιλ. [8,8 ίντσα]
- 6U: 267 χιλ. [10,5 ίντσα]
|
482 X 380 ύψος Χ Χ χιλ. [19 X 14,9 ίντσα Χ Χ] (η):
- 5U: 222 χιλ. [8,8 ίντσα]
- 6U: 267 χιλ. [10,5 ίντσα]
- 7U: 311 χιλ. [12,3 ίντσα]
- 8U: 356 χιλ. [14 ίντσα]
|
| Βάρος (αποκλείοντας τις ενότητες) |
Περίπου 5 κλ [11 λίβρες] |
|
|
|
|
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΟΥ |
|
| Ηλεκτρική ασφάλεια |
IEC/UL 60950-1
CSA 22,2
|
|
|
|
|
|
| EMC |
ETSI EN 300 386 v1.3.2
Το EN 61000-6-2 το /-3
|
|
|
|
|
| Περιβάλλον |
Το EN 300 019-2-1 (κατηγορία 1,2) το /-2 (κατηγορία 2,3) το /-3 ETSI (κατηγορία 3,2)
ΤΟ EN 300 132-2 ETSI
Κανονικοί λειτουργούντες όροι σύμφωνα με την πρόταση 4,2 IEC 6204053:2016. Άλλοι λειτουργούντες όροι σύμφωνα με την πρόταση 4,3 IEC 6204053:2016, πρέπει να ενθαρρυνθούν
|
|
1) Δείτε το δελτίο διορθωτών Flatpack2 για τις λεπτομέρειες
2) Όταν το σύστημα διαμορφώνεται χωρίς επιλογή συσκευών SPD
|
3) Δείτε το δελτίο ελεγκτών Smartpack Ρ για τις λεπτομέρειες
4) Το συνιστώμενο ελάχιστο βάθος γραφείων είναι 400 χιλ. [15,7 ίντσα]
|
Σχετικά προϊόντα:
(Flatpack2 48/3000 ΑΥΤΉ)(ελεγκτής Smartpack Ρ)(Smartpack S controlelr)
Λύσεις
Παρέχουμε τις πλήρεις λύσεις συμπεριλαμβανομένης της έρευνας περιοχών, προτείνουμε το επαγγελματικό σχέδιο σύμφωνα με το αίτημα του πελάτη, τη τεχνική υποστήριξη, και την υπηρεσία συντήρησης για τις εταιρείες τηλεπικοινωνιών μέσα και έξω από την Κίνα. Έχουμε μια ικανή ομάδα και ένα δίκτυο των εμπιστευμένων συνεργατών σε όλο τον κόσμο.
FAQ:
1. Πώς ελέγχετε την ποιότητα;
Α: Όλα τα προϊόντα πριν από την αποστολή είναι προσομοιωμένα σενάρια χρήσης, φορτίο και πλήρες φορτίο και τρέχουσα δοκιμή διανομής για να εξασφαλίσουν την ποιότητα του προϊόντος.
2. Ποια είναι η ελάχιστη ποσότητα διαταγής σας;
Α: Δεν υπάρχει καμία ελάχιστη ποσότητα διαταγής, και κάποια μπορεί επίσης να γίνει. Η μόνη διαφορά είναι η τιμή και το πρόγραμμα.
3. Μπορείτε να εισαγάγετε την επιχείρησή σας;
Α: Είμαι πολύ τιμημένου. Θα σας στείλω το έγγραφο εισαγωγής της επιχείρησης για να σας δώσω αργότερα μια περιεκτικότερη και άμεση εισαγωγή στις πληροφορίες της επιχείρησής μας.
4. Ποια είναι τα πλεονεκτήματα της επιχείρησής σας;
Α: Επαρκής κατάλογος, και εγγύηση ανεφοδιασμού για την επόμενη ανανέωση του ανεφοδιασμού, εύκαμπτος που παρέχεται σύμφωνα με τις διαφορετικές έως διαφορετικές ανάγκες των πελατών, που παρέχουν τις διαφορετικές λύσεις.
5. Μπορώ να στείλω τα δείγματα; Έκθεση αυτό σε με μαζί με την τιμή;
Α: Μπορείτε να στείλετε τα δείγματα, τα δείγματα υπόκεινται στη μεγάλη υπερηφάνεια, και το φορτίο πρέπει να αντεχτεί από σας.
6. Πώς η επιχείρησή σας εξετάζει το πρόβλημα στην ποιότητα;
Α: Η επιχείρησή μας έχει κάνει αυτήν την βιομηχανία για σχεδόν 10 έτη. Είχε ήδη μια ορισμένη φήμη. Θα το αναλύσουμε προσεκτικά. Εάν είναι πράγματι το ποιοτικό πρόβλημά μας, μπορείτε να είστε σίγουροι ότι θα κάνει τα πράγματα σύμφωνα με το συμφωνητικό σύμβασης και δεν θα σας δώσει ποτέ οποιων δήποτε μετά από τις ανησυχίες, η ομάδα υπηρεσιών μας θα είναι ευτυχής να σας εξυπηρετήσει.
7 τι γίνεται με την ποιότητα;
Α: 100% αρχικός με τη νέα συσκευασία. θα εξετάσουμε κάθε στοιχείο πριν από ταχυδρομημένος για να σιγουρευτούμε κάθε στοιχείο με την καλή ποιότητα.
8 πόσοι μήνες για την εγγύηση;
Α: ποιοτική εγγύηση 1 έτους
9 πώς να εξετάσει οποιοδήποτε κατώτερο - ποιοτικά αγαθά;
Α: Τα αγαθά μπορούν να είναι μετα κοντά με τη δαπάνη μετα αμοιβής μας για οποιαδήποτε κακά ποιοτικά προϊόντα μέσα στο χρόνο εγγύησης.
