| Μοντέλα / πληροφορίες παραγγελιών |
|

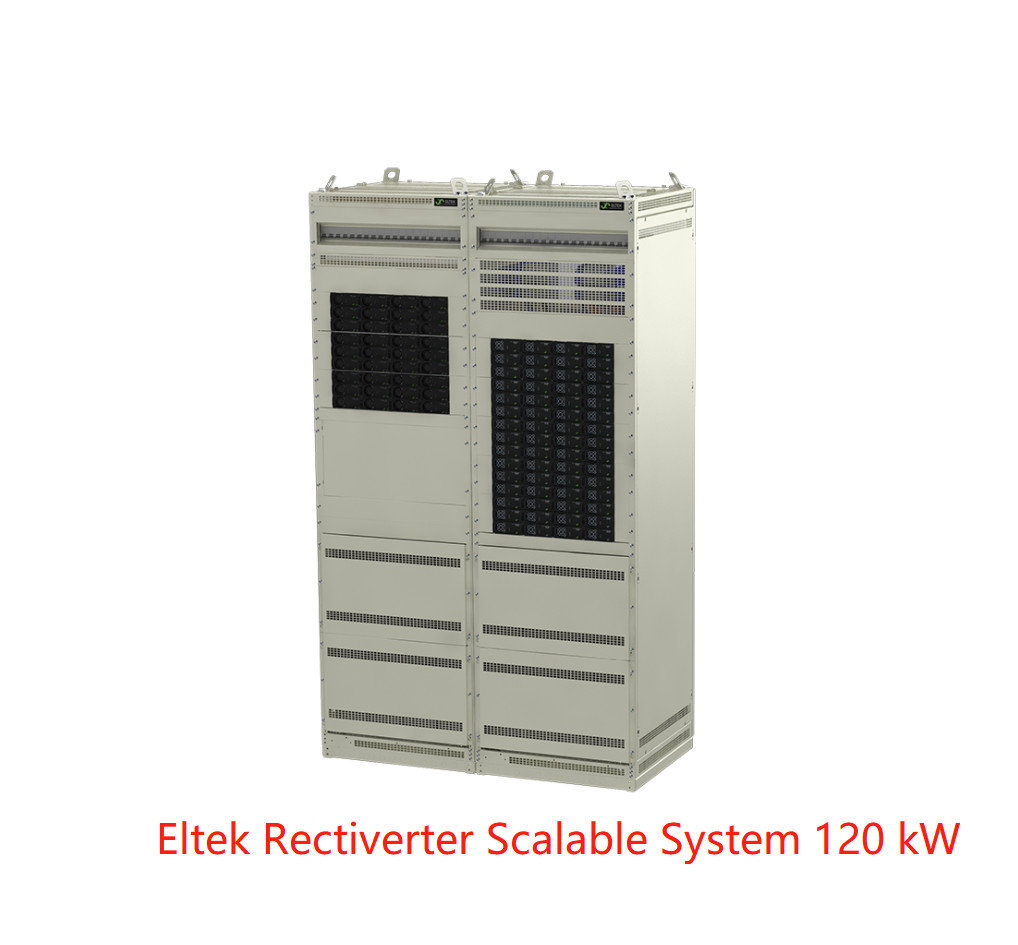

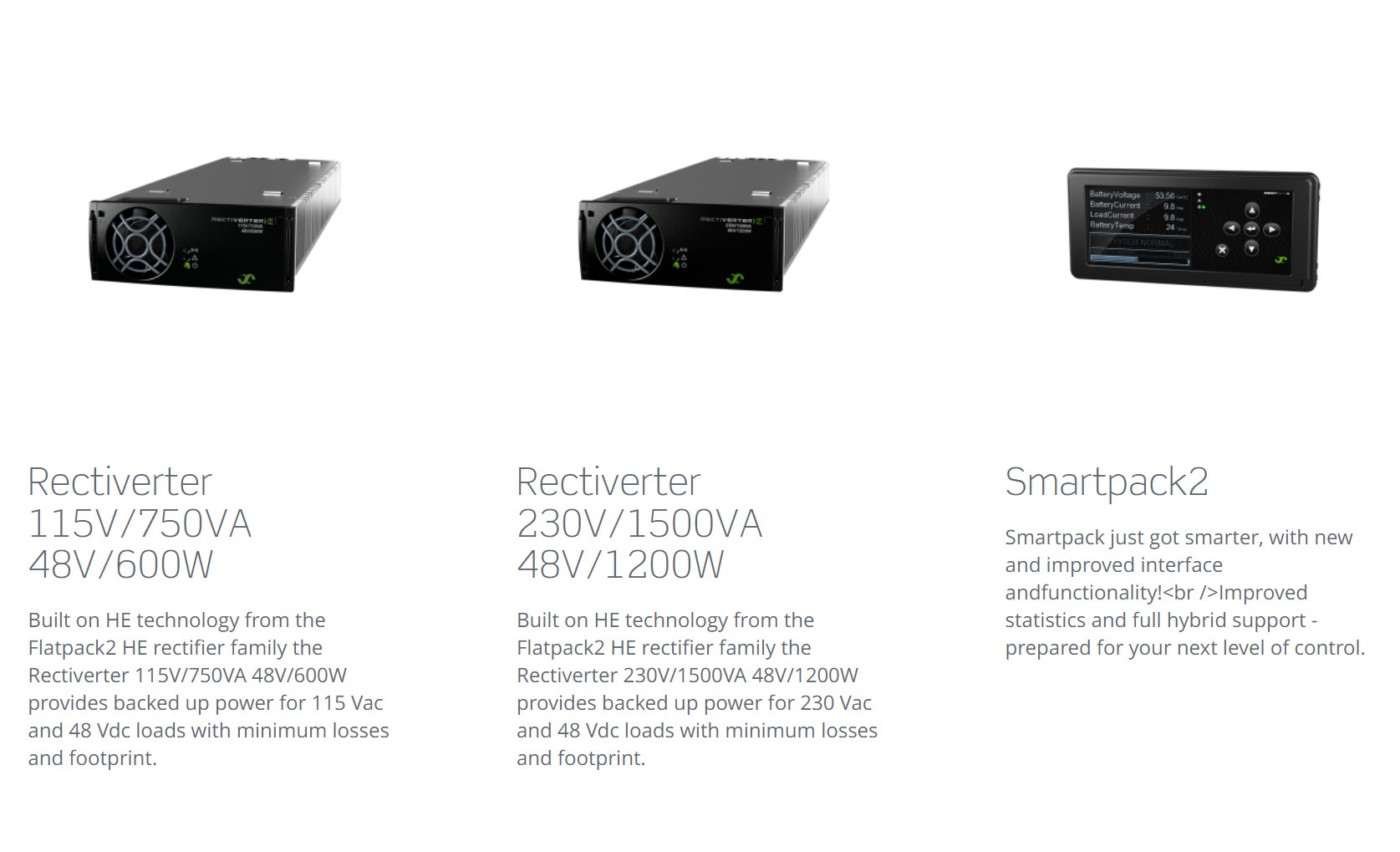

Είσοδος B 120 kW + 108 kW |
| Οικογένεια προϊόντων |
|
CDEJ6042.xxxx |
| ΔΕΔΟΜΕΝΑ ΕΞΟΔΟΥ AC |
| Τάση (προεπιλογή) / (ρυθμιζόμενο εύρος) 1) |
|
400 VAC 3 φάση (Y) / 346-415 VAC |
| Συχνότητα (προεπιλεγμένη λειτουργία μετατροπέα) |
|
50 Hz (προσαρμόσιμο) |
| Συχνότητα (λειτουργία μετατροπέα με δυνατότητα ρύθμισης) |
|
50Hz, 60Hz ή τελευταίος συγχρονισμός 50/60Hz (προσαρμοστικό) |
| Μέγιστη ισχύς (συνεχής / υπερφόρτωση (<15s) ) |
|
72 kW (90 kVA) / 120 kVA |
| Τρέχουσα μέγιστη/φάση (συνεχής / υπερφόρτωση (<15 δευτ.) ) |
|
130 ΟΠΛΑ / 174 ΟΠΛΑ |
| Τρέχον (μέγιστο) Γρήγορο ταξίδι/φάση (20 ms) |
|
640 A (6 x ονομαστική) |
| Κρατήστε ψηλά (πτώσεις τάσης) (πριν από τη μετάβαση σε μπαταρία) |
|
> 5 ms @ 72 kW φορτίο |
| THD |
|
< 1,5 % σε ωμικό φορτίο |
|
Χαρακτηριστικά εξόδου
|
Μονάδα: Ασφάλεια σε L και N , Ενεργή σύνδεση
1 πόλο ή 3πολική διανομή AC (σύνδεση απευθείας στο MCB)
Μέγιστη χωρητικότητα διακόπτη σύμφωνα με τον προτεινόμενο μέγιστο διακόπτη για τη μονάδα ανορθωτή
|
| ΣΤΟΙΧΕΙΑ ΕΞΟΔΟΥ DC |
| Τάση (προεπιλογή) / (ρυθμιζόμενο εύρος) |
|
53,5 VDC / 43 - 58 VDC |
| Ισχύς (μέγιστη @ονομαστική είσοδος) |
|
72 kW 2) |
| Τρέχον (μέγιστο @VOUT ≤ 48 VDC) |
|
1500 A 2) |
| Χρόνος αναμονής, μέγιστη ισχύς εξόδου |
|
>10ms;VOUT > 41 VDC |
| Χαρακτηριστικά εξόδου |
|
Αντοχή σε βραχυκύκλωμα, Σβήσιμο υπερτάσης |
| ΕΙΣΑΓΩΓΗ ΔΕΔΟΜΕΝΩΝ |
| Τάση εισόδου δικτύου AC (3 φάση Υ) |
|
320-475 VAC, |
| Εναλλασσόμενο ρεύμα/φάση (στην ονομαστική τάση εξόδου) (ανάλογα με τον τύπο της μονάδας) |
140-240 ΟΠΛΑ 4) |
| Συχνότητα (προεπιλογή: εύρος συγχρονισμού) |
|
47-53 & 57-63 Hz |
| Συχνότητα (δυνατότητα ρύθμισης: εύρος συγχρονισμού) |
|
47-53 Hz, 57-63 Hz ή και τα δύο (προσαρμοστικό) |
| Συντελεστής ισχύος / THD |
|
> 0,99 σε φορτίο 50% ή περισσότερο / < 3,5% |
| Ονομαστική τάση DC / εκτεταμένο εύρος (χωρίς υπερφόρτωση) 3) |
|
45 - 58 VDC / 40 - 45 VDC |
| Ρεύμα συνεχούς ρεύματος (μέγιστο) |
|
1920 A / 2700 A κατά τη διάρκεια υπερφόρτωσης (15 δευτερόλεπτα) |
| Χαρακτηριστικά εισόδου |
|
Μονάδα: Ασφάλεια σε L και N, Hot pluggable, Varistor, Hot pluggable
Μεμονωμένοι βιδωτοί ακροδέκτες εισόδου AC 150 mm2 για L1-L3, N & PE
|
| ΔΙΑΚΟΠΤΗΣ ΜΠΑΤΑΡΙΑΣ |
| 1-πολικός διακόπτης μπαταρίας |
2*TPS 2 θήκη (800-1600 A) |
Στήριγμα 4*TPS 00 (250-600 A) |
| ΕΠΙΛΟΓΕΣ |
| Μέγιστη ισχύς εισόδου B (με ανορθωτές FP2 HE, 2 kW) |
|
72 kW |
| Μέγιστη ισχύς εισόδου B (με ανορθωτές FP2 HE, 3 kW) |
|
108 kW |
| Κατανομή DC (σύνδεση απευθείας στον διακόπτη) |
|
1-125 A, 1 θραύση πόλων (μέγιστο 30 τμχ 18 mm, μέγιστο 20 τμχ 27 mm) |
| LVBD (1-πόλος) |
|
1800 Α |
| ΑΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ |
| Αποδοτικότητα |
>96% (λειτουργία δικτύου (AC/AC και AC/DC)), >94% (λειτουργία μετατροπέα (DC/AC)) |
| Κατηγορία Προστασίας |
IP 20 |
|
|
| Θερμοκρασία λειτουργίας |
-40 έως +55°C (-40 έως +131°F), υγρασία 5 - 95% RH χωρίς συμπύκνωση |
| Θερμοκρασία αποθήκευσης |
-40 έως +85°C (-40 έως +185°F), υγρασία 0 - 99% RH χωρίς συμπύκνωση |
| Διαστάσεις[ΠxΒxΥ] / Βάρος |
1200 x 600 x 2000 mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 λίβρες) |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΑΣΜΟΥ |
| Ηλεκτρική ασφάλεια |
EN 60950-1, EN 62040-1 Ασφάλεια UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Μέρος 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
|
περιβάλλον
|
ETSI EN 300 019: 2-1 (Κλάση 1.2), 2-2 (Κλάση 2.3)
Οι κανονικές συνθήκες λειτουργίας να είναι σύμφωνα με το IEC/EN 62040-3:2011 ρήτρα 4.1 RoHS (2011/65/EU) και WEEE (2002/96/EC)
|
|
1) Το εύρος της τάσης εξόδου έχει διαμορφωθεί στο εργοστάσιο και διαθέτει ατομικό κλείδωμα στο επάνω πλαίσιο
3) 40 - 45 VDC: μειωμένη απόδοση - χωρίς ενίσχυση ισχύος και αυξημένη τάση THD στην έξοδο AC.
|
2) Το φορτίο AC έχει προτεραιότητα.Ανώτατο όριοδιαθέσιμοςΗ ισχύς και το ρεύμα εξόδου DC εξαρτώνται από τη στιγμή
Φορτίο AC και τάση εισόδου AC.δηλαδή μέγιστο 48kW/1000 A σε πλήρη ισχύ AC και ονομαστική είσοδο για 230VAC.
4) Εάν η τάση DC έλκεται κάτω από 43 V, το ρεύμα εισόδου μπορεί να αυξηθεί πάνω από αυτό το επίπεδο
|
