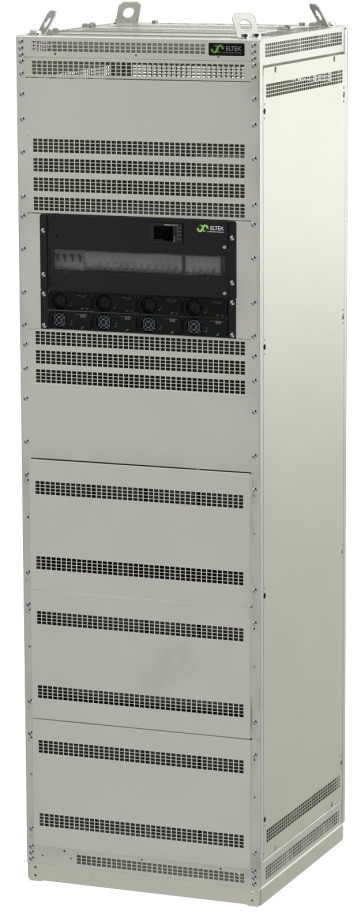

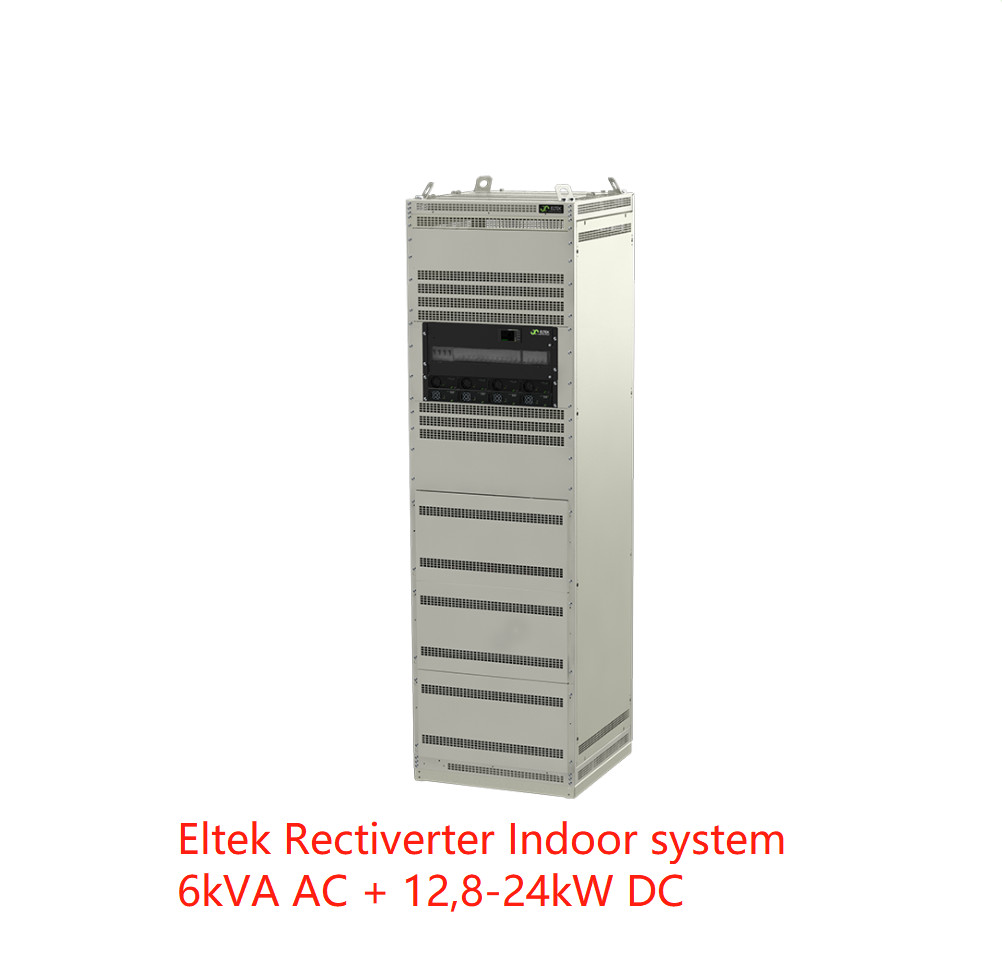

| Εσωτερικό σύστημα Rectiverter |
| Πρότυπα/που διατάζουν το συνεχές ρεύμα πληροφοριών 6kVA+12,8 KW |
6kVA+16,8 συνεχές ρεύμα KW |
6kVA+ 16,0 KW ΣΥΝΕΧΉ |
6kVA+24,0 συνεχές ρεύμα KW |
| Αριθμός μερών CTEJ0843.4000 |
CTEJ0843.4001 |
CTE20843R1.4000 |
CTE30843R1.4000 |
| ΔΕΔΟΜΈΝΑ ΕΞΌΔΟΥ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ |
| Τάση (προεπιλογή)/(διευθετήσιμη σειρά) |
230 VAC/200 - 240 VAC |
| Συχνότητα (τρόπος αναστροφέων προεπιλογής) |
50 Hz (προσαρμοστικό) |
| Συχνότητα (σύνολο-ικανός τρόπος αναστροφέων) |
50Hz, 60Hz ή στο τέλος 50/60Hz (προσαρμοστικό) |
| Μέγιστο δύναμης (συνεχές/υπερφόρτωση (<15s>
| 4800 W (6000 VA)/VA 8000 |
|
Τρέχον μέγιστο (συνεχές/υπερφόρτωση
(<15s>
|
26ARMS/34,8ARMS |
| Τρέχον (μέγιστο) γρήγορο ταξίδι (20ms) |
120A (6 Χ ονομαστικά) |
| Κρατήστε ψηλά (εμβυθίσεις τάσης) (πρίν μεταπηδά στην μπαταρία) |
> 5 φορτίο κας @ 4800W |
| THD |
< 1="">
|
| Χαρακτηριστικά γνωρίσματα παραγωγής |
Θρυαλλίδα στο Λ και το Ν, καυτός pluggable |
| ΔΕΔΟΜΕΝΑ ΣΥΝΕΧΟΥΣ ΕΞΟΔΟΥ |
| Τάση (προεπιλογή)/(διευθετήσιμη σειρά) |
53.5 VDC/43 - 58 VDC |
| Δύναμη (μέγιστο @nominal που εισάγεται) 12,8 KW 1) |
16,8 KW 1) |
16,0 KW 1) |
24,0 KW 1) |
| Ρεύμα (μέγιστο @VOUT ≤ 48 VDC) 267 Α1) |
350 Α1) |
333 Α1) |
500 Α1) |
| Κρατήστε ψηλά το χρόνο, μέγιστη δύναμη παραγωγής |
>10ms VOUT > 41 VDC |
| Χαρακτηριστικά γνωρίσματα παραγωγής |
Απόδειξη βραχυκυκλώματος, πέρα από το κλείσιμο τάσης |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση εισαγωγής κεντρικών αγωγών εναλλασσόμενου ρεύματος (3 φάση Υ) |
400 VAC |
| Προστασία κύματος |
Κατηγορία 2 OVP |
| Ρεύμα/φάση εναλλασσόμενου ρεύματος (στην ονομαστική τάση παραγωγής) (ανάλογα με τον τύπο) 28-58 ΌΠΛΑ 3) |
| Συχνότητα (προεπιλογή: σειρά συγχρονισμού) |
47-53 Hz |
| Συχνότητα (σύνολο-ικανή: σειρά συγχρονισμού) |
47-53 Hz, 57-63 Hz ή και τα δύο (προσαρμοστικά) |
| Παράγοντας δύναμης/THD |
> 0,99 στο φορτίο 50% ή περισσότεροι/ < 3="">
|
|
Ονομαστική/εκτεταμένη σειρά ΣΥΝΕΧΟΥΣ τάσης (αριθ.
υπερφορτώστε) 2)
|
45 - 58 VDC/40 - 45 VDC |
| ΣΥΝΕΧΕΣ ρεύμα (μέγιστο) |
128 Α/180A κατά τη διάρκεια της υπερφόρτωσης (15s) |
|
Χαρακτηριστικά γνωρίσματα εισαγωγής
|
Θρυαλλίδα στο Λ και το Ν, καυτός pluggable, Varistor, καυτά pluggable εισαγμένα εναλλασσόμενο ρεύμα μεμονωμένα τερματικά βιδών 10 mm2 για το Λ1, Λ2, Λ3, Ν & PE
Διακόπτης μπαταριών (βυσματωτός τύπος), προεπιλογή LVBD
|
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ ΔΙΑΝΟΜΗΣ 6KVA+12,8KW ΦΟΡΤΙΩΝ |
6kVA+16,8kW συνεχές ρεύμα |
6kVA+16,0 συνεχές ρεύμα KW |
6kVA+24,0 συνεχές ρεύμα KW |
| LVLD |
300 Α |
| 1 διανομή εναλλασσόμενου ρεύματος πόλων (σύνδεση Λ σε MCB) |
2*2A, 4*6A, ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 4 * 10 |
2*6A, ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 2 * 10 |
| -48 VDC διανομή (φορτίο προτεραιότητας) 4*10A, 4*16A, 4*32A, 4*63A |
4*10A, 2*16A, 4*32A, 4*63A |
4*10A, 4*16A, 4*32A, 4*63A |
4*10A, 4*16A, 6*32A, 6*63A |
| -48 VDC διανομή (κανένα φορτίο προτεραιότητας) |
2*10A, 2*16A, 2*32A, 2*63A |
2*10A, 2*16A, 3*32A, 3*63A |
| Διακόπτης μπαταριών |
3*100 Α, Δ (σύνδεση) |
3*200 Α, Δ (σύνδεση) |
| ΑΛΛΗ ΠΡΟΔΙΑΓΡΑΦΗ |
| Έλεγχος και παρακολούθηση (δείτε το δελτίο Smartpack2) |
Η επιτροπή Smartpack S τοποθετεί |
Smartpack 2 |
| Αποδοτικότητα >96% (τρόπος κεντρικών αγωγών (AC/AC και AC/DC)), >94% (τρόπος αναστροφέων (DC/AC)) |
| Λειτουργούσα θερμοκρασία -40 σε +55°C (- 40 σε +131°F), υγρασία 5 - 95% RH non-condensing |
| Θερμοκρασία -40 αποθήκευσης σε +85°C (- 40 σε +185°F), υγρασία 0 - 99% RH non-condensing |
| Βάρος 600 Χ 600x 2000mm (23,7 X 23,7 X 78,8»)/150 κλ διαστάσεων [WxDxH]/(551 λίβρες) |
| Κατηγορία IP 20 προστασίας |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΟΥ |
| Το ηλεκτρικό EN 60950-1, EN ασφάλεια ασφάλειας 62040-1 UPS |
|
ETSI EN 300 386 V.1.6.1, FCC CFR 47 μέρος 15 EMC
Το EN 61000-6-1 το /-2/-3/-4
|
| ETSI EN 300 019 περιβάλλοντος: 2-1 (κατηγορία 1,2), 2-2 (κατηγορία 2,3) & 2-3 (κατηγορία 3,2) RoHS (2011/65/EU) και WEEE (2002/96/ΕΚ) υποχωρητικό |
|
1) Το φορτίο εναλλασσόμενου ρεύματος έχει την προτεραιότητα. Η μέγιστα διαθέσιμα δύναμη και το ρεύμα ΣΥΝΕΧΟΥΣ παραγωγής είναι εξαρτώμενες
στο στιγμιαίες φορτίο εναλλασσόμενου ρεύματος και την τάση εισαγωγής εναλλασσόμενου ρεύματος δηλ. μέγιστα 10,9 kW/18,9 KW στην πλήρη δύναμη εναλλασσόμενου ρεύματος και ονομαστική εισαγωγή για 230VAC.
2) 40 - 45 VDC: μειωμένη απόδοση - καμία ώθηση και αυξανόμενη τάση THD ισχύος στην παραγωγή εναλλασσόμενου ρεύματος
|
3) Εάν η ΣΥΝΕΧΗΣ τάση τραβιέται κάτω από 43V το ρεύμα εισαγωγής μπορεί να αυξηθεί επάνω από αυτό το επίπεδο |
